ステンレスのヘアライン番手とその仕上げ、研磨方法の違い

ステンレスのヘアラインと番手の関係性

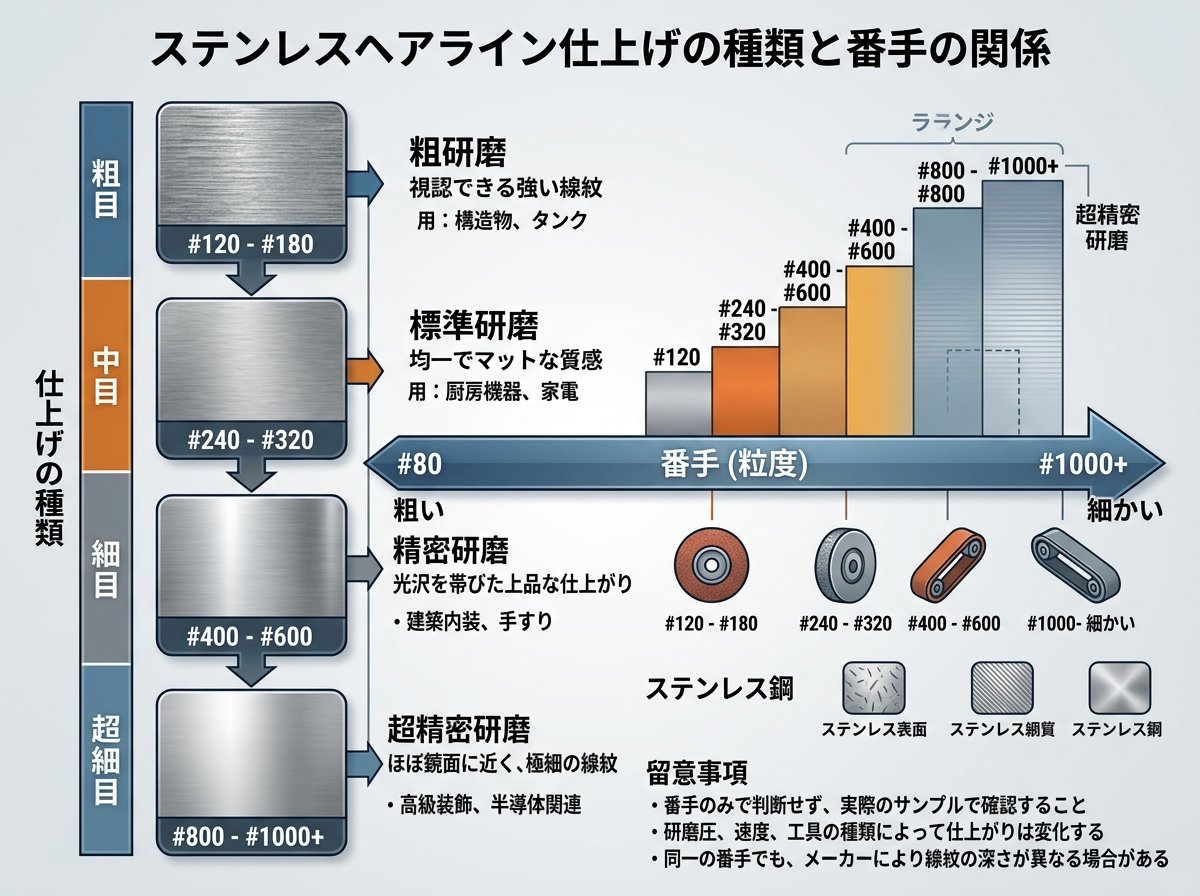

ステンレスヘアライン仕上げの種類と番手の関係

ステンレスのヘアライン（HL）仕上げは、その名の通り、髪の毛のような細く長い研磨目を一方向につける加工方法です 。この加工により、ステンレス表面の光沢が抑えられ、マットで落ち着いた金属の質感を強調できます 。建材や厨房機器、デザイン性が求められる装飾品まで、非常に幅広い用途で採用されている最も一般的な仕上げの一つです 。
このヘアラインの表情を決定づけるのが「番手」です 。番手は研磨ベルトの砥粒の粗さを示す数値で、数字が小さいほど目が粗く、大きいほど目が細かくなります 。ヘアライン仕上げで主に使用されるのは#150〜#240の範囲です 。

• #150: 比較的粗い研磨目で、はっきりとしたラインが特徴。ワイルドな印象を与えたい場合や、傷を目立たせたくない屋外設備などに使われます。
• #240: 細かい研磨目で、繊細で上品な印象を与えます。内装材や高級家電のパネルなど、意匠性が重視される場面で好まれます 。

ステンレスの表面仕上げはヘアライン以外にも多数存在し、それぞれに特徴があります。用途や求める意匠性に応じて、これらの仕上げとヘアラインを使い分ける、あるいは組み合わせることが重要です。

特に、ヘアライン仕上げにはオーステナイト系ステンレスであるSUS304がよく用いられます 。SUS304は耐食性、溶接性、機械的性質のバランスが良く、ヘアラインの美しい仕上がりが得やすいという特徴があります。
参考リンク：ステンレス協会のウェブサイトでは、ここで紹介した以外にも化学発色やエッチングなど、さらに多様な表面仕上げについて図解付きで詳しく解説されています。
ステンレスの主な表面仕上げ - JSSA

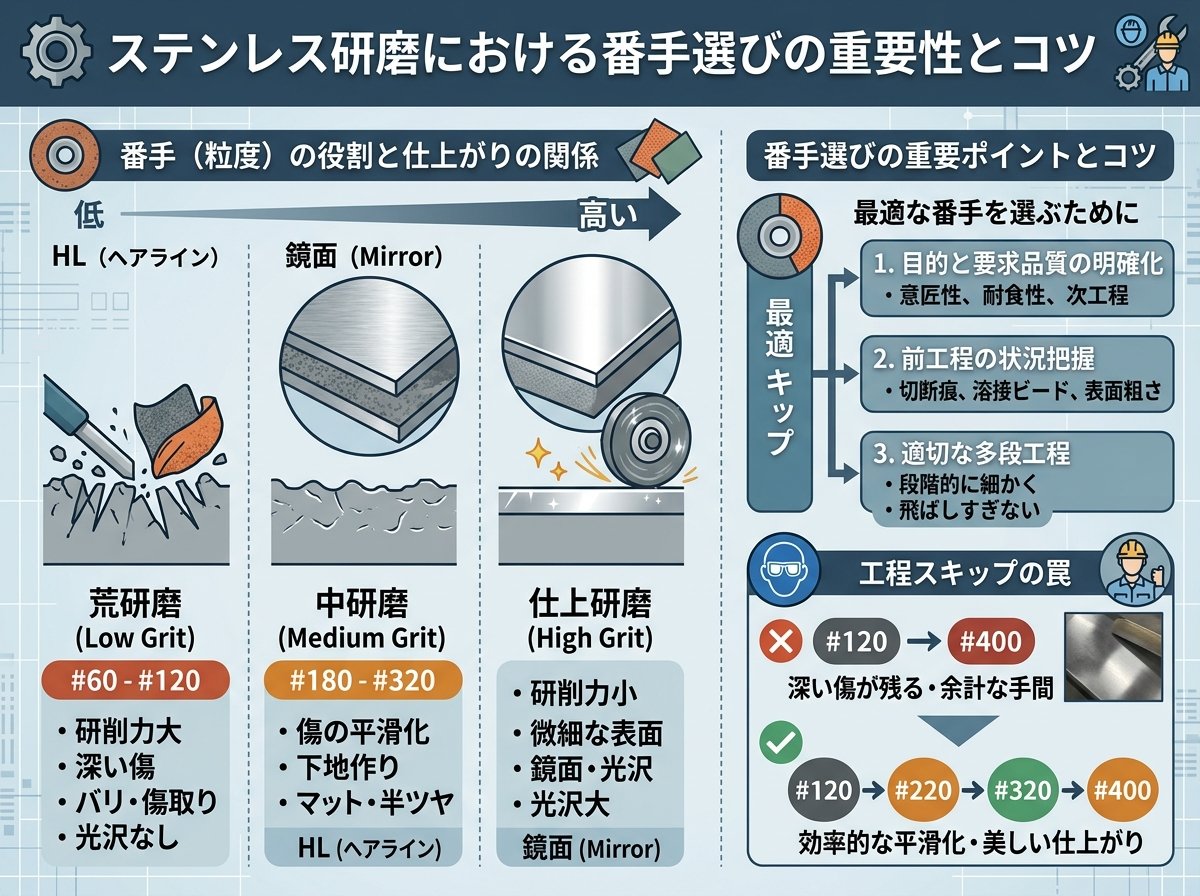

ステンレスの研磨における番手選びの重要性とコツ

ステンレス研磨において、適切な番手を選ぶことは「効率性」「品質」「コスト」の3つの観点から極めて重要です 。間違った番手から始めてしまうと、深い傷を取り除くのに余計な時間がかかったり、逆に不要な研磨傷をつけてしまったりと、後工程に多大な影響を及ぼします 。
研磨の基本的な考え方は、粗い番手で大きな傷や凹凸を取り除き、徐々に番手を上げて細かい目に置き換えていくことです。これを「番手を上げる」と言います。プロの現場では、素材の初期状態を見極めて、最適な番手からスタートすることが求められます。
✅ 初期番手選定の目安

• 深い傷・溶接ビードの除去: #80〜#120といった粗い番手から開始します 。
• 中程度の傷・サビ取り: #180〜#240あたりが適切です 。
• 軽度の傷・新品材料の仕上げ: #320〜#400から始めることで、効率的に美しい表面を得られます 。
• 再仕上げの場合: 現状の仕上げ番手より1〜2段階下の番手から始めるのがセオリーです。

ここで重要なのは、番手を一気に飛ばさないことです 。例えば、#120の深い研磨傷を#400で直接消そうとしても、表面が光るだけで傷は消えません。#120 → #240 → #400のように、段階を踏んで研磨目を置き換えていくことで、最終的に均一で美しい仕上げ面が得られます。番手を飛ばすことは、一見効率的に見えて、実は手戻りを生む「品質欠陥」の元凶となるのです。
意外と知られていないコツとして、ヘアライン加工では最終的な意匠性を考慮して、あえて番手を上げすぎない、という選択肢もあります。例えば、#400で下地処理をした後、#180のヘアラインを入れることで、深い光沢感とシャープな研磨目のコントラストが生まれ、独特の高級感を演出できます。これは、単に番手を上げていくだけの研磨とは一線を画す、意匠性を理解したプロならではの技術と言えるでしょう。

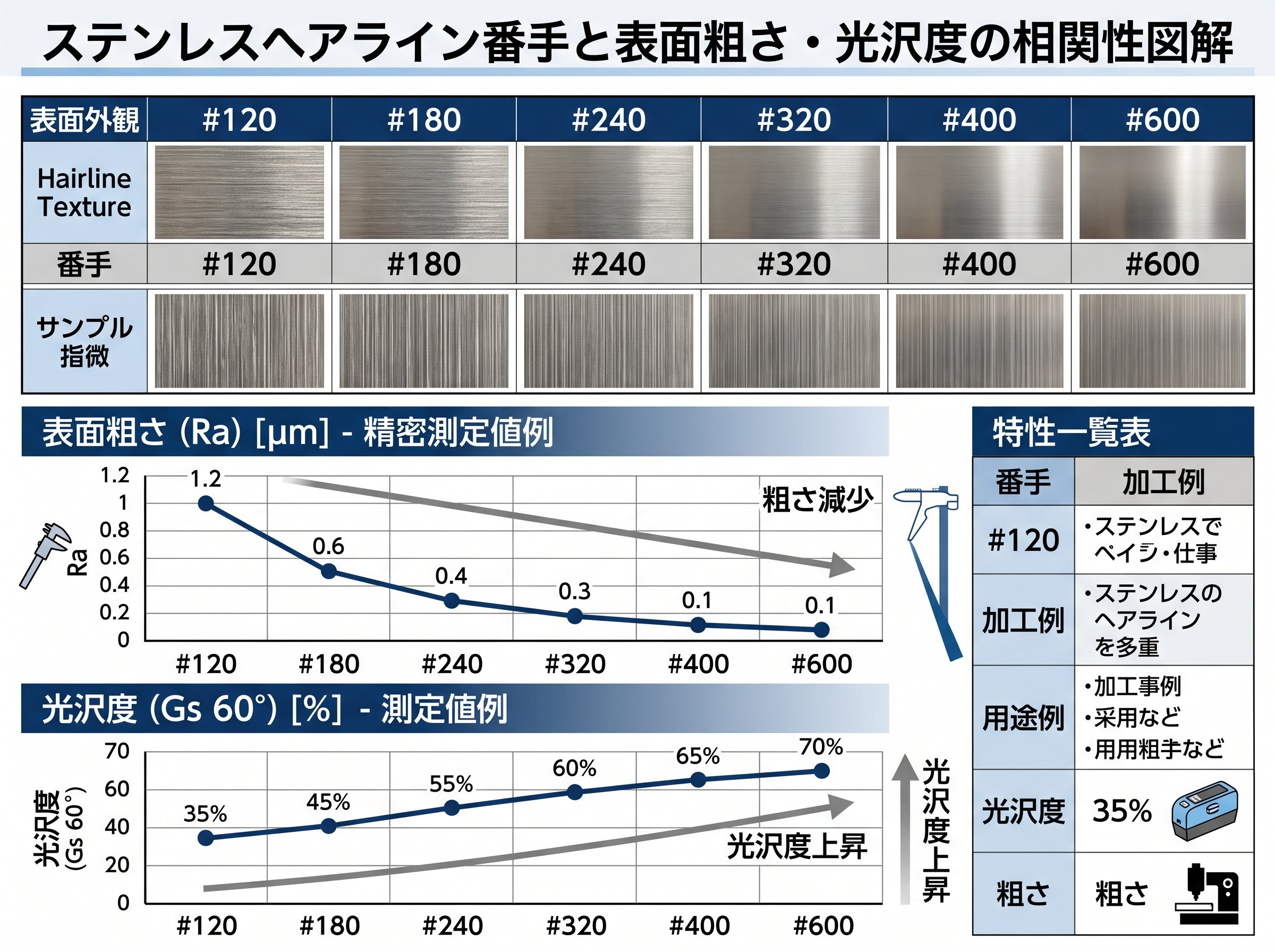

ステンレスヘアライン番手と表面粗さ・光沢度の相関性

「番手」はあくまで研磨材の粒度を示す指標であり、仕上がりの品質を客観的に示すものではありません。そこで重要になるのが「表面粗さ（Ra）」という指標です。表面粗さは、加工された表面の微細な凹凸を数値化したもので、単位はμm（マイクロメートル）で表されます。この数値が小さいほど、表面は滑らかであると言えます 。
番手と表面粗さ（Ra）には明確な相関関係があります。一般的に、番手の数字が大きくなる（目が細かくなる）ほど、表面粗さ（Ra）の数値は小さくなります。

（注：上記の数値はあくまで目安であり、加工方法、研磨時間、材質によって変動します）
光沢度も番手と密接に関係しますが、ヘアライン仕上げの場合は少し複雑です。通常、番手を上げれば表面は滑らかになり光沢度も増します。しかし、ヘアライン仕上げの目的は、意図的に一方向の研磨目をつけることで光の反射を抑え、落ち着いた質感を出すことにあります 。そのため、#400や#600でピカピカに磨き上げた後に、あえて#150や#240の番手でヘアラインを入れる、といった複合的な加工も行われます。これにより、下地が持つ深い光沢感と、ヘアラインのマットな質感が組み合わさり、独特の意匠性が生まれるのです。
この表面粗さ（Ra）は、製品の機能性にも影響を与えます。例えば、食品や医薬品を扱うタンクの内面では、洗浄性を高め、菌の繁殖を防ぐために、表面粗さを厳密に規定することがあります。意匠性だけでなく、機能的な要求から番手が指定されるケースも少なくありません。

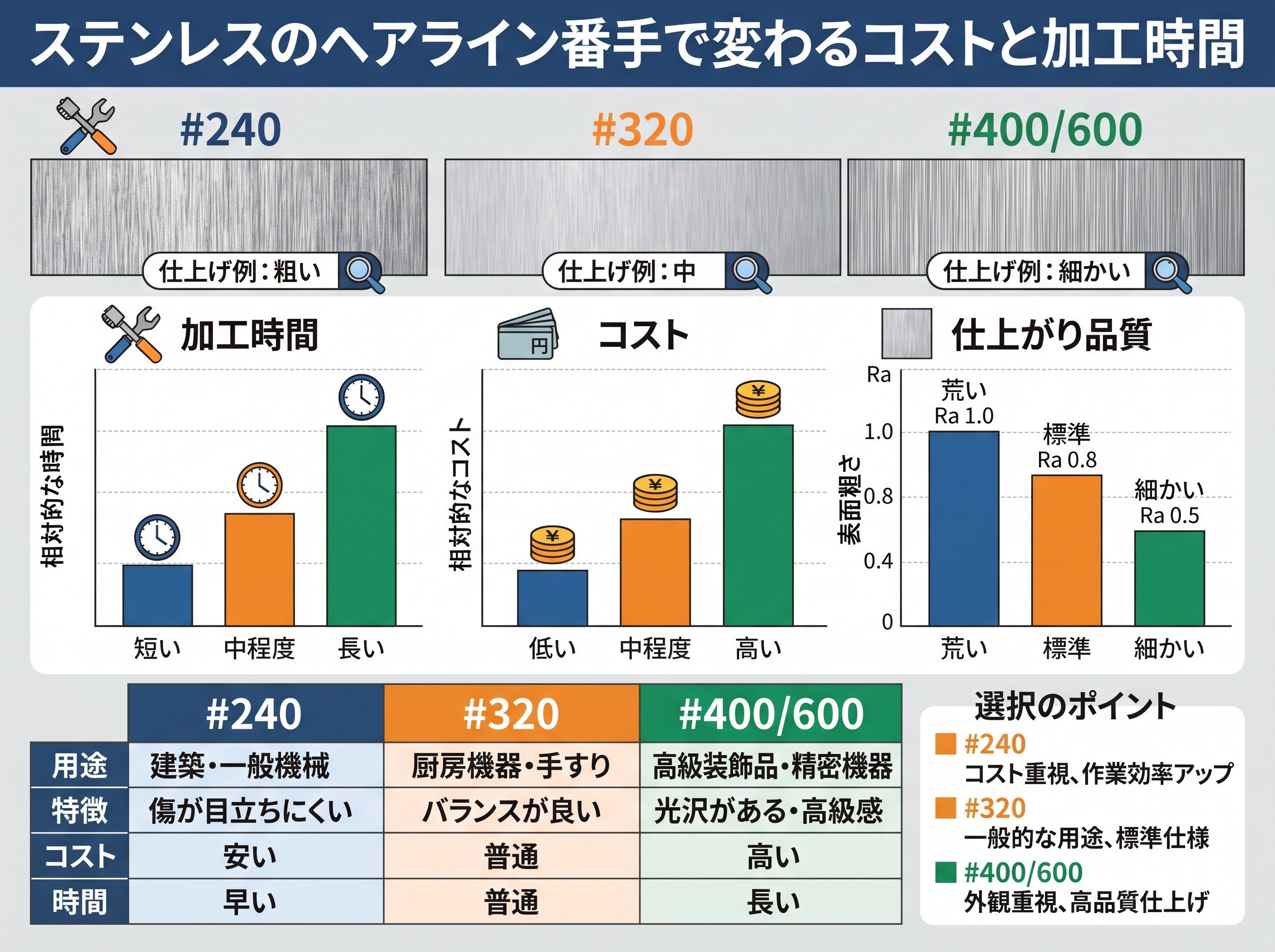

ステンレスのヘアライン番手で変わるコストと加工時間

ステンレスのヘアライン加工におけるコストと加工時間は、番手の選定に大きく左右されます。基本原則として、番手が高くなる（目が細かくなる）ほど、コストは上昇し、加工時間も長くなります。これは、より細かい仕上げを求める場合、複数の研磨工程が必要になるためです 。
⚙️ コストと加工時間が増加する主な要因:

• 工程数の増加: 例えば、#400仕上げを目指す場合、#180 → #240 → #320 → #400のように、段階的に番手を上げていく必要があります。各工程で研磨材（ベルトやバフ）の交換、清掃が必要となり、その分手間と時間が増えます。
• 研磨材のコスト: 一般的に、高番手の研磨材は低番手のものよりも高価です。また、繊細な仕上げを要求されるため、研磨材の消耗も早くなる傾向があります。
• 熟練技術の要求: 高番手の仕上げ、特に#600を超えるような準鏡面仕上げに近づくほど、均一な面を出すためには高いスキルが要求されます。これにより、時間単価の高い熟練工のアサインが必要となり、人件費が上昇します。

逆に言えば、必要以上の高番手仕上げは「オーバースペック」となり、無駄なコストを発生させる原因にもなります。例えば、屋外に設置する設備の外装カバーなど、そこまで精密な仕上げが求められない用途に対して、#400のようなピカピカのヘアラインを施すのは過剰品質かもしれません。この場合、#150や#180といった粗めの番手でも機能的・意匠的に十分なケースが多く、コストを大幅に削減できる可能性があります。
クライアントから漠然と「きれいなヘアラインで」と要求された際に、「どの程度の仕上げをご希望ですか？ 番手を#240から#180に変更すると、コストを〇%程度削減できますが、いかがでしょうか？」といったように、番手を基準にした具体的な提案ができることは、信頼される金属加工のプロフェッショナルとして非常に重要なスキルです。

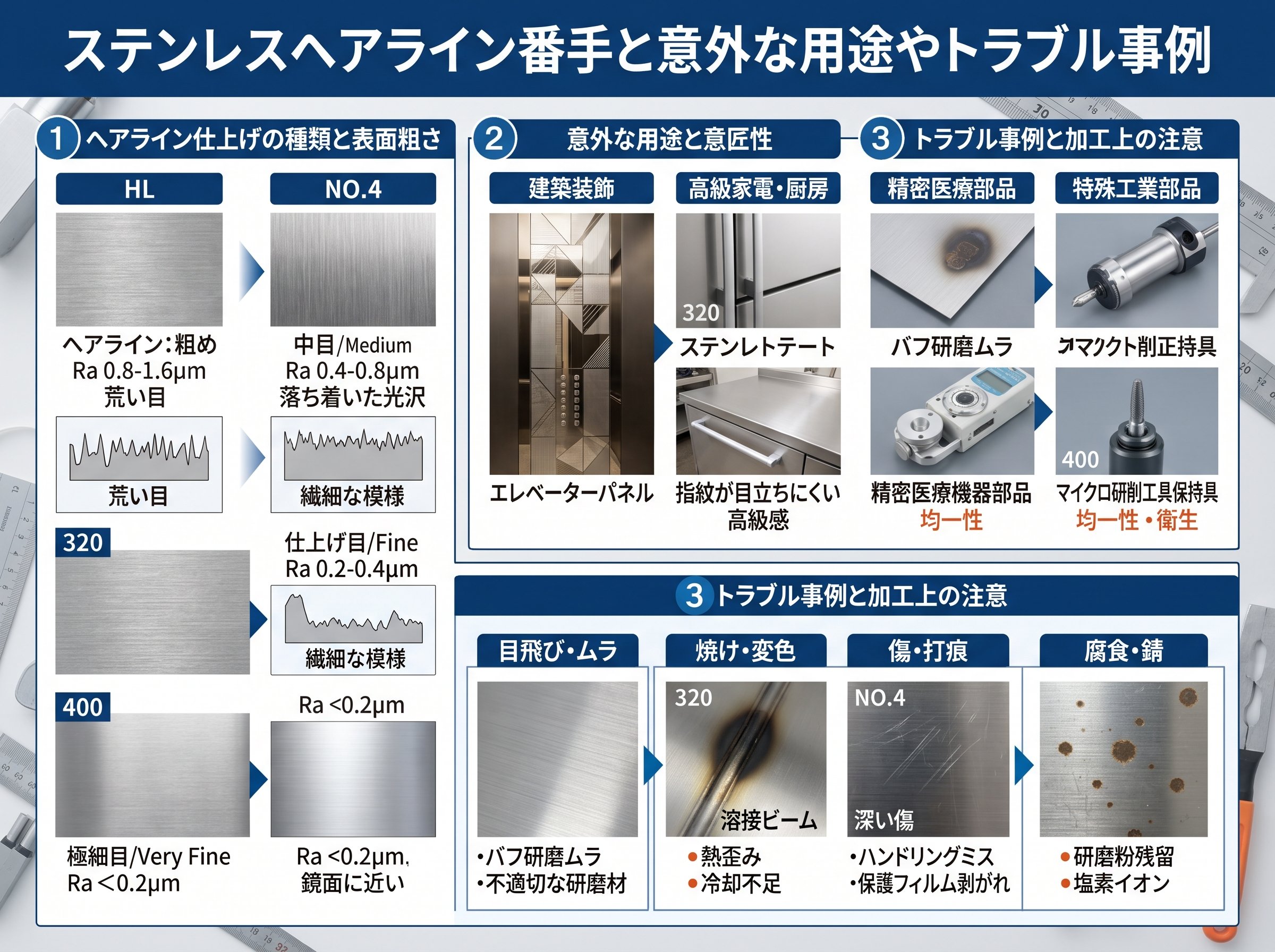

ステンレスヘアライン番手と意外な用途やトラブル事例

ステンレスのヘアラインと番手の世界は奥深く、一般的な建材や厨房機器だけでなく、意外な分野での活用や、知る人ぞ知るトラブルが存在します。
✨ 独自視点：特殊な仕上げと番手の組み合わせ

• バイブレーション仕上げとの融合: 通常のヘアラインが一方向の研磨目なのに対し、バイブレーション仕上げはランダムな渦巻き状の研磨目が特徴です 。このバイブレーション加工の下地として、あえて粗い番手（例：#120）のヘアラインを入れてから加工すると、通常のバイブレーション仕上げにはない独特の深い模様が生まれ、非常に高い意匠性を持つ素材になります。
• 化学発色との相乗効果: ステンレスは化学処理によって、ブロンズやブラック、ゴールドといった様々な色を発色させることができます 。この化学発色とヘアラインを組み合わせることで、金属の質感と色彩が融合した、高級感あふれる建材やアート作品が生まれます。番手の違いによって光の反射率が変わるため、発色の見え方も微妙に変化し、デザイナーのこだわりが反映される部分でもあります。
• 照明デザインへの応用: ショールームや高級レストランなど、照明にこだわる空間では、ヘアラインの番手と研磨方向が空間デザインの一部として考慮されます。例えば、ダウンライトの光が当たる壁面に#240の細かいヘアラインを垂直方向に入れると、光が柔らかく拡散し、上品な雰囲気を演出できます。逆に、粗い番手で水平にラインを入れると、よりシャープでモダンな印象になります。

💥 プロが直面するトラブル事例

• 研磨方向の指定ミス: ヘアラインには「長手方向（材料の長い辺に平行）」と「短手方向（短い辺に平行）」があります 。複数枚の板を並べて使う際にこの方向が揃っていないと、光の反射がバラバラになり、パッチワークのような醜い見た目になってしまいます。図面での研磨方向の指示は絶対です。
• ロット違いによる「色ムラ」: 同じSUS304のHL材でも、製造メーカーや製造ロットが異なると、ヘアラインの番手が同じでも微妙に光沢や目の深さが異なることがあります。大きな面積でステンレスを使用する際は、同一ロットの材料で揃えるのが鉄則です。
• 「もらい錆」と番手の関係: ステンレスは錆びにくい金属ですが、鉄粉などが付着するとそれを起点に錆びることがあります（もらい錆）。特に、研磨目が粗い（番手が小さい）ヘアラインほど、表面の凹凸に鉄粉が残りやすく、もらい錆のリスクが若干高まると言われています。
• 保護フィルムの罠: ヘアライン材は傷つきやすいため、通常は青や白の保護フィルム（SPV）が貼られています 。しかし、このフィルムを剥がす際に静電気が発生し、空気中のホコリや鉄粉を吸い寄せてしまうことがあります。また、屋外で長期間フィルムを貼ったままにすると、紫外線で劣化し、剥がした際に糊が残ってしまうトラブルも後を絶ちません。

これらの事例は、単に「番手を選んで磨く」だけではない、ステンレス加工のプロフェッショナルが日々直面している現実です。こうした知識を持つことで、より高いレベルでの品質管理と顧客提案が可能になります。

アルファード/ヴェルファイア 40系 専用 サイドステップガード ステンレスヘアライン仕上げ 傷防止 カーボン調 内装パーツ
