旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
光輝焼鈍（BA）で実現する金属加工の高品質表面処理
光輝焼鈍（BA）処理の基本原理から産業応用まで詳しく解説します。水素雰囲気中での熱処理がもたらす表面品質の向上と加工効率化のメリットとは？金属加工における最適な表面処理技術を知りたい方は必見です。

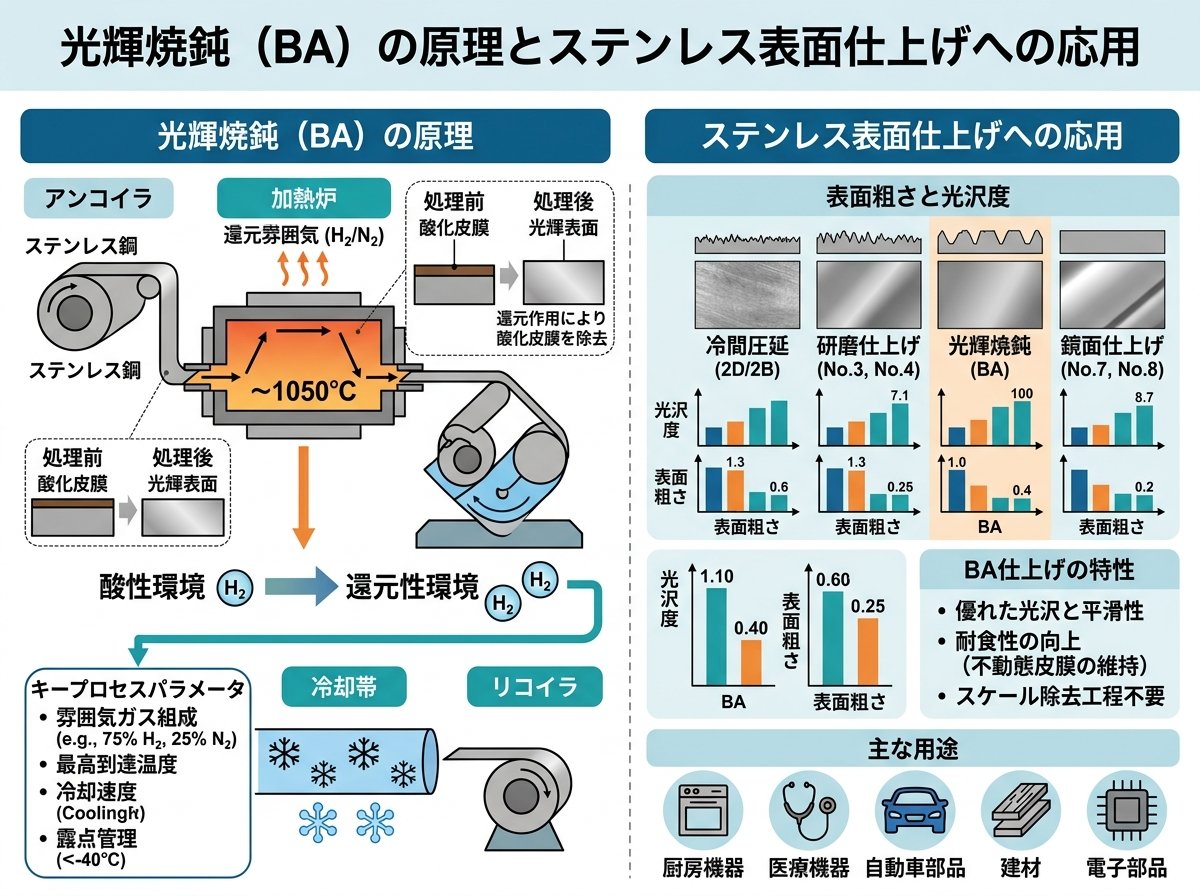

光輝焼鈍（こうきしょうどん）は、英語でBright Annealing（BA）と呼ばれる金属熱処理方法で、無酸化性雰囲気中で焼鈍（焼きなまし）を行うことが特徴です。通常の大気中での焼鈍と異なり、酸化スケールが生成されないため、処理前と同等の金属表面光沢を維持できる点が最大の利点となります。
光輝焼鈍工程では、金属材料を再結晶温度まで加熱・保持した後に徐冷することで、残留応力の除去や軟化、切削性向上などを実現します。この処理は特にステンレス鋼の表面仕上げにおいて重要な役割を果たしています。
ステンレス鋼に対するBA仕上げは、冷間圧延後に光輝焼鈍を施したもので、最も柔らかく、高度で複雑な加工品に適しています。この表面仕上げ方法によって、以下のような特性が得られます。
特にオーステナイト系ステンレスに対する光輝焼鈍は、1100℃前後の熱処理によって還元作用と同時に「固溶化処理」を行えるため、クロム炭化物の析出による粒界腐食を防止する効果も期待できます。これにより、耐食性に優れた本来のステンレス特性を最大限に引き出すことが可能となるのです。
光輝焼鈍で最も一般的に使用される雰囲気ガスは高純度水素ガスです。純度99.99%以上の水素を用いることで、極めて微量な空気や湿分の侵入をも防ぎ、高品質な光輝焼鈍処理が実現します。水素ガスが選ばれる理由は、その優れた還元性にあります。

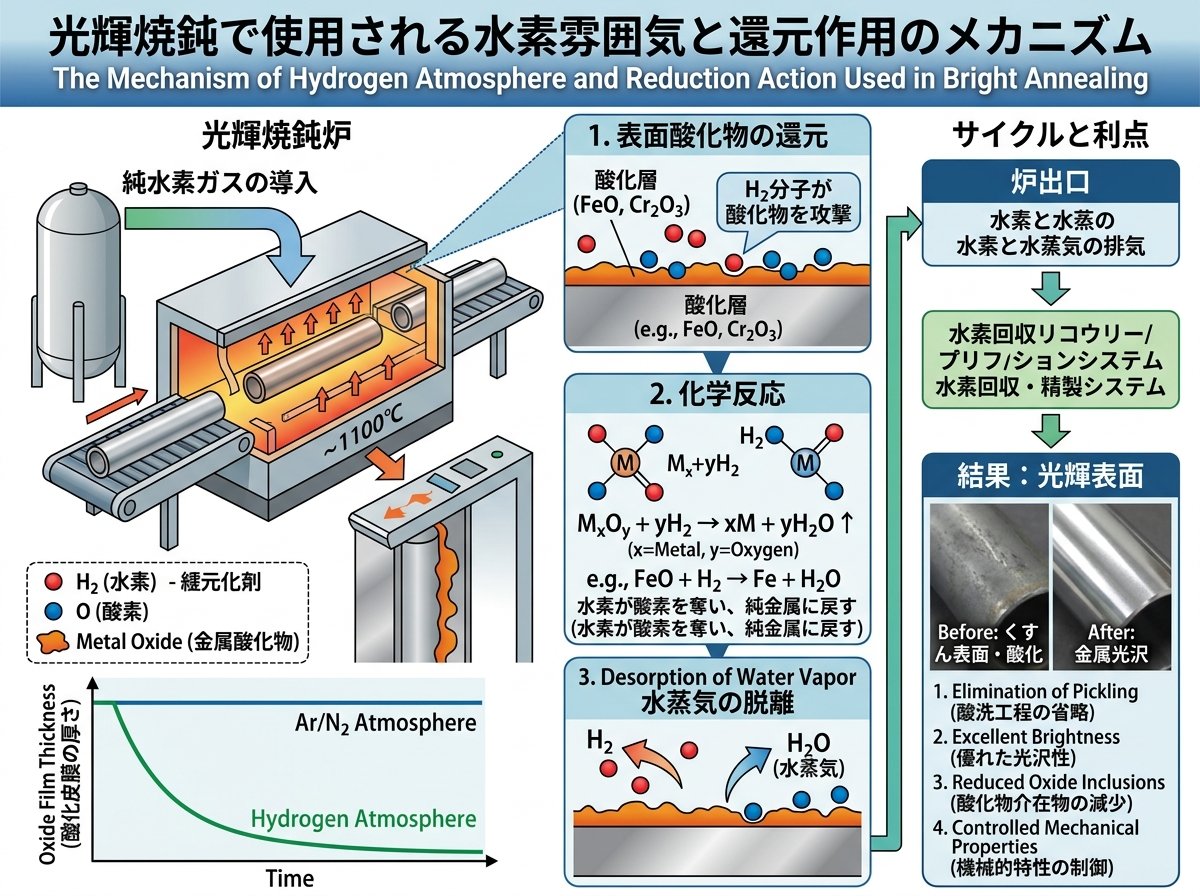

水素雰囲気中での熱処理における還元作用のメカニズムは以下の通りです。
この還元プロセスはステンレス鋼だけでなく、様々な金属材料に効果を発揮します。特に「鉄ニッケル軟質磁性材料」（通称：パーマロイ）や「純鉄」などの軟磁性材料は水素と相性が良く、電気部品に最適な処理となります。
水素雰囲気下での光輝焼鈍の技術的ポイントとしては、以下が挙げられます。
多くの高品質金属加工において、水素による還元性雰囲気での熱処理は、後工程での過剰な酸洗や化学研磨の必要性を軽減するため、精密部品製造に大きなメリットをもたらします。

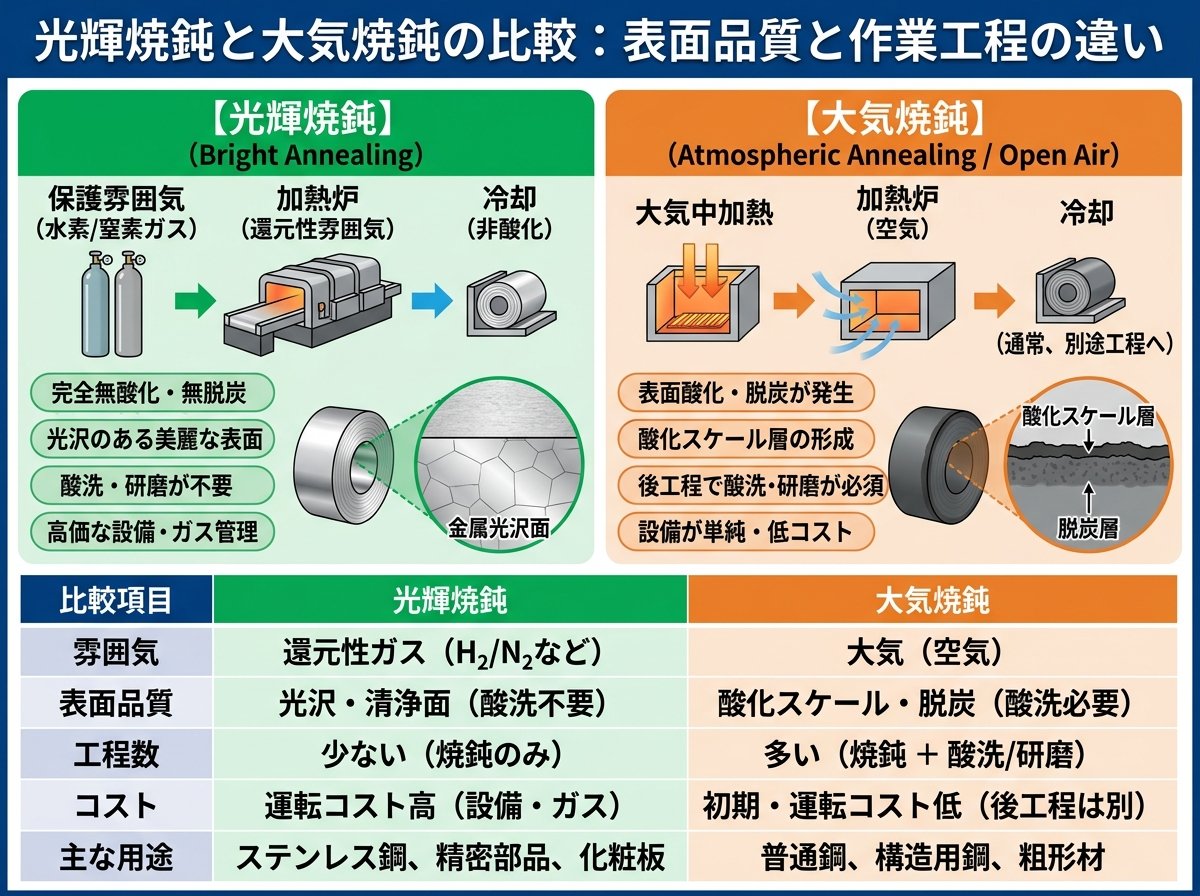

金属熱処理において、光輝焼鈍（BA）と大気焼鈍（AP：Annealing and Pickling）は目的は同じでも、実施方法と結果に大きな違いがあります。両者の特徴と差異を詳細に比較してみましょう。
処理雰囲気の違い
光輝焼鈍は無酸化性雰囲気（水素ガス、不活性ガス、真空中）で行われるのに対し、大気焼鈍は文字通り大気中で実施されます。この雰囲気の違いが表面状態に決定的な影響を与えます。
表面状態の比較
| 項目 | 光輝焼鈍（BA） | 大気焼鈍（AP） |
|---|---|---|
| 表面光沢 | 処理前と同等の光沢を維持 | 酸化スケールにより白色を帯びたダル肌 |
| 酸化スケール | 生成なし | 生成あり（除去必要） |
| 後工程 | 酸洗工程不要 | 酸洗工程必須 |
| 表面精度 | 高精度維持可能 | 酸洗による微細な形状変化あり |
大気焼鈍では金属表面に酸化スケールが生成するため、この後の酸洗工程が必須となります。酸洗には強酸が使用されるため、作業者の安全対策や廃液処理などの環境対策も必要になってきます。一方、光輝焼鈍では酸化スケールが生成しないため、酸洗工程が不要で工程数削減とともに環境負荷軽減にも貢献します。
適用用途の違い
光輝焼鈍は以下のような用途に特に適しています。
大気焼鈍は以下のような場合に選択されます。
工程コストを比較すると、設備投資の面では光輝焼鈍の方が専用の雰囲気炉が必要なため初期コストは高くなりますが、ランニングコストでは酸洗工程の削減によるメリットが大きいケースが多いです。特に高品質な表面仕上げを求める製品では、トータルコストで光輝焼鈍が有利になることが少なくありません。
光輝焼鈍（BA）技術は様々な産業分野で活用されており、材料ごとに異なる効果と適合性を示します。ここでは主な応用事例と材料別の特性について詳しく見ていきましょう。
ステンレス鋼への応用
ステンレス鋼は光輝焼鈍の最も代表的な適用対象です。特に以下のような用途で広く使われています。
オーステナイト系ステンレス（SUS304、SUS316など）では、固溶化処理による耐食性向上と合わせて光輝焼鈍が行われることが多く、この工程によってクロム炭化物の粒界析出が抑制され、優れた耐食性が実現します。
磁気材料への応用
パーマロイ（鉄ニッケル軟質磁性材料）や純鉄など電気部品として使用される軟磁性材料は、水素雰囲気中での光輝焼鈍と相性が非常に良いことが知られています。
これらの部品では、内部に含まれる炭素や酸素などの不純物が電気特性に悪影響を与えるため、水素雰囲気による不純物除去効果が特に重要になります。
特殊合金への応用
ニッケル基合金やモリブデンなど、高機能特殊合金の処理にも光輝焼鈍は活用されています。
これらの特殊合金では、微量の不純物や酸化も許容されない高純度要求があるため、還元性の水素雰囲気による光輝焼鈍が必須工程となっています。
材料別の適合性と注意点
| 材料 | 光輝焼鈍の適合性 | 特記事項 |
|---|---|---|
| オーステナイト系ステンレス | 非常に良い | 固溶化処理と同時に実施可能 |
| フェライト系ステンレス | 良い | ストレッチャーストレイン防止に有効 |
| パーマロイ系合金 | 非常に良い | 磁気特性の向上に効果的 |
| チタン | 不適 | 水素脆化の危険性あり（爆発リスク） |
| アルミニウム | やや難しい | 低融点のため温度管理が重要 |
特にチタンは「水素吸蔵合金」として知られ、水素雰囲気中で処理すると水素を内部に吸蔵し、最悪の場合は粉々に破裂したり発火したりする危険性があります。このような材料特性を理解し、適切な処理方法を選択することが安全な金属加工には不可欠です。
従来の金属熱処理工程と比較して、光輝焼鈍（BA）技術は環境面でも注目すべき利点を持っています。サステナブル製造が求められる現代において、光輝焼鈍の環境負荷低減効果は重要な価値を持ちます。
酸洗工程削減による環境メリット
従来の大気焼鈍では、生成した酸化スケールを除去するために硫酸や塩酸などの強酸による酸洗工程が不可欠でした。この工程には以下のような環境負荷がありました。
光輝焼鈍では酸化スケールが生成しないため、これらの酸洗関連の環境負荷をゼロにすることができます。特に工場から排出される化学物質量の削減は、環境規制が厳しくなる現代において大きなアドバンテージとなっています。
エネルギー効率の観点から見た光輝焼鈍
光輝焼鈍は一見するとエネルギー消費が大きいプロセスに思えますが、トータルプロセスで考えると以下のような省エネ効果があります。
特に高品質な表面仕上げが必要な製品においては、光輝焼鈍を採用することで研磨工程を大幅に削減できるため、総エネルギー消費量の削減に貢献します。
水素社会との連携可能性
現在、日本を含む世界各国で推進されている「水素社会」構想との親和性も光輝焼鈍の注目点です。
経済産業省・資源エネルギー庁も水素社会への取り組みを推進しており、工業プロセスへの水素利用は今後さらに重要性を増すと考えられています。
光輝焼鈍技術を持続可能な製造プロセスとして位置づけるためには、使用する水素ガスの調達方法や炉の熱効率向上、廃熱回収など総合的な環境配慮が必要です。技術の進化と環境意識の高まりにより、より持続可能な光輝焼鈍技術が今後も発展していくでしょう。
加えて、高品質な表面処理により製品寿命が延びることで、資源消費の抑制にも間接的に貢献しています。特に装飾品や耐食性が求められる部品では、長期使用が可能になることで、廃棄物削減と資源効率向上というサステナビリティの基本原則に沿った製造が実現できるのです。
