シャルピー衝撃試験 jis 規格値の落とし穴と結果の正しい解釈法

シャルピー衝撃試験 jis の正しい理解とリスク

あなたの試験結果、実はJIS Z 2242をそのまま使うと不合格になることがあります。

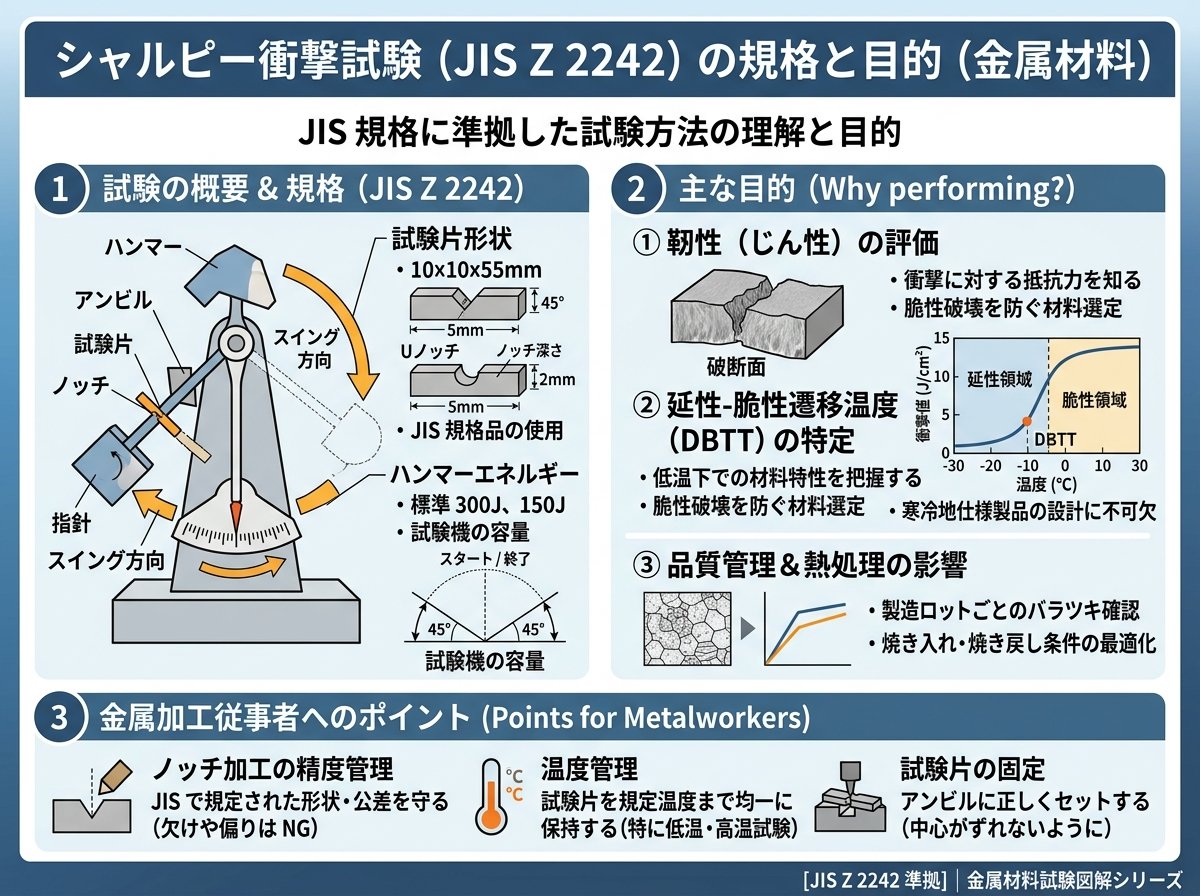

シャルピー衝撃試験 jis の規格と目的

シャルピー衝撃試験は、金属材料の靭性を示す代表的な試験法です。JIS Z 2242では、試験片の形状、ノッチ寸法、打撃エネルギーなどが詳細に定められています。目的は、壊れ方の傾向を比較することにあり、強度そのものを測るわけではありません。
つまり、靭性値が高い＝強い、というわけではないのです。これは意外ですね。

試験片のサイズは10mm角が基本で、吸収エネルギーは一般構造用鋼で20～100J程度になります。ここでJISの定める温度条件を無視してしまうと、同一材料でも結果が30%以上ずれることがあります。
正しい温度設定が条件です。

シャルピー衝撃試験 jis と試験温度の落とし穴

多くの現場では常温（約20℃）で試験を行ってしまうことがありますが、JIS Z 2242では材料によって0℃・−20℃など温度が細かく規定されています。特に低温環境で使用される配管鋼や低温用鋼では、規定より10℃高いだけで結果が“半分以下”になることがあります。
つまり温度差が致命的です。

このズレにより、不合格判定が出て再試験費用が1ロットあたり約10万円かかる例もあります。試験機に冷却装置を組み合わせるだけで精度が安定し、無駄な経費を防げます。
冷却装置の導入が基本です。

シャルピー衝撃試験 jis のエネルギー換算ミスとリスク

吸収エネルギーの単位はJ（ジュール）で表されますが、材料メーカーのカタログにはJ/cm²（面積換算）が使われていることがあります。この換算を誤って報告すると、製品保証条件を満たさないと判断され、50万円以上の補償が発生した例もあります。
痛いですね。

例えば、結果が60Jで断面積が1cm²なら60J/cm²。ところが誤ってこの数値をそのままJ/cm²として報告すると、規格未達と誤判定されます。
単位変換の確認が必須です。

このリスクを防ぐには、結果記録時に自動単位変換機能を持つ試験ソフトを併用するのが便利です。計算間違いを根本的に防げます。
自動化の価値は大きいです。

シャルピー衝撃試験 jis の最新改定と知られざる変更点

2024年のJIS Z 2242改定では、打撃点の中心位置の許容差が±0.2mmから±0.1mmに厳格化されました。この差は、目視ではほとんど分かりませんが、結果の標準偏差に約15%の変動を生じさせる可能性があります。
厳しいところですね。

古い治具（2010年以前のもの）は、多くが±0.2mm精度しか対応していません。つまり、規格外使用で試験無効になる危険があります。
新治具の確認が条件です。

この変更情報は、JISCの公式ページでも改定履歴として公表されています。古い治具を現場で使っている場合は、一度検証しておきましょう。
JISC公式：JIS Z 2242 改定情報

シャルピー衝撃試験 jis 結果の読み方と誤解

結果値が高いと「品質が良い」と考える人も多いですが、実際はそう単純ではありません。衝撃値の大小は、素材の結晶粒径や熱処理履歴、加工方向にも左右されます。
つまり比較対象次第です。

たとえば同じ鋼材でも縦方向と横方向では衝撃値が1.5倍違うことがあります。このため、JISでは試験片の採取方向を一定に指定しています。
方向統一が基本です。

また、破面の形態（延性破壊か脆性破壊か）によっても評価は変わります。エネルギー値だけで判断するのは危険で、破面確認用のマクロ撮影を併用する企業も増えています。
画像比較は有効です。

シャルピー衝撃試験 jis 現場での精度改善と誤差防止法

現場で頻出する誤差原因のひとつが、打撃ハンマーの摩耗やピボット部の油膜不良です。これによりハンマー速度が微妙に変化し、5J程度の誤差が生じます。
つまり定期点検が要です。

年1回の校正がJISで推奨されており、未実施だと社内試験でも無効扱いになることがあります。試験所によっては、再試験1件あたり約5万円かかります。
費用で痛いですね。

対策としておすすめなのが、摩耗チェックゲージの常備と、点検時の記録簿化です。トレーサビリティを確保でき、クレーム時の証明資料にもなります。
記録管理の徹底が有効です。

JIS Z 2242:2024（日本産業標準調査会）法的要件の詳細
