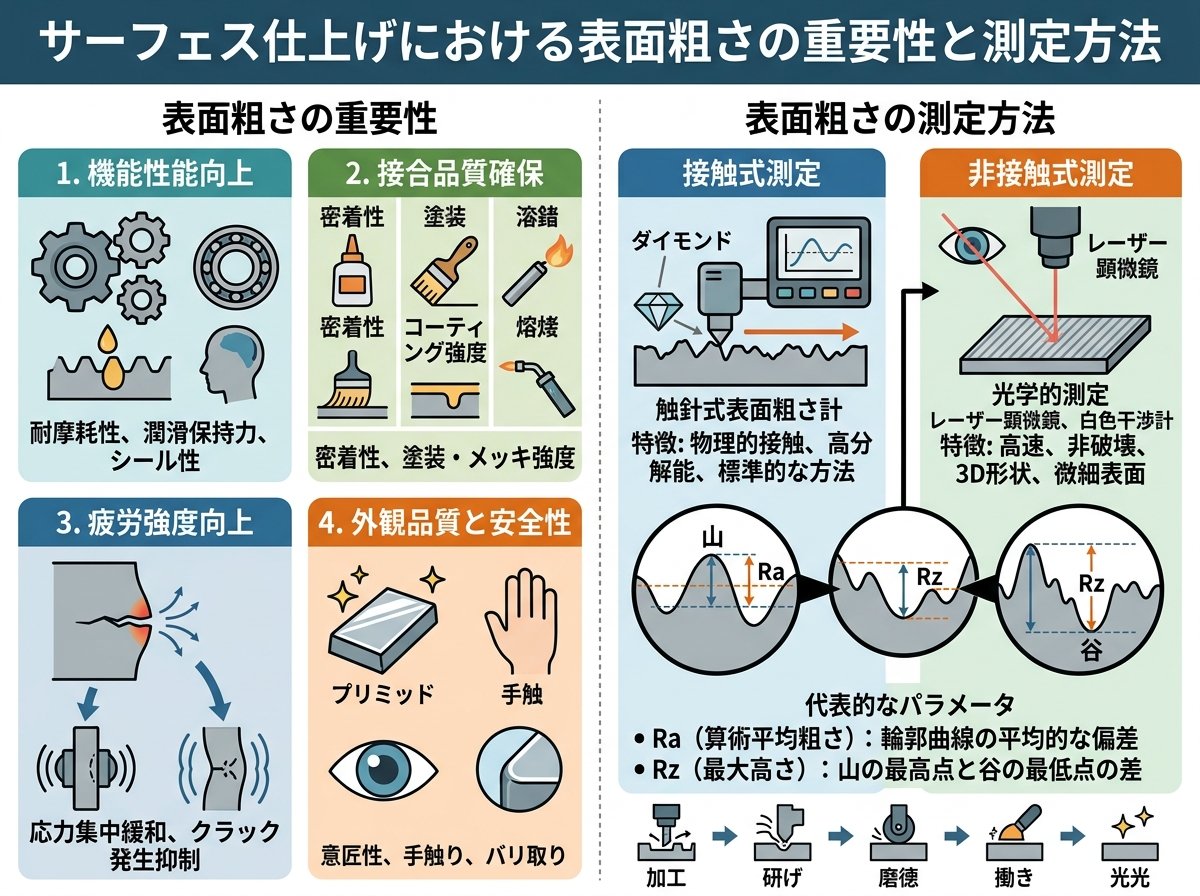

サーフェス仕上げにおける表面粗さの重要性と測定方法

金属加工業界において、サーフェス仕上げの品質は製品の機能性と美観を大きく左右します。表面粗さは単なる見た目の問題ではなく、製品の性能、耐久性、そして組立適合性にまで影響を及ぼす重要な特性です。



表面粗さを評価する主なパラメータには以下のものがあります。

• 算術平均粗さ（Ra）：表面の凹凸の平均値を示し、最も一般的に使用される指標
• 最大高さ（Rz）：凹凸の山から谷までの最大高さを示す指標
• 十点平均粗さ：抽出した5つの山の高さと5つの谷の深さの平均値

実際の製品での表面粗さ基準を見てみましょう。ステンレス鋼の仕上げ方法による表面粗さの違いを見ると、光沢仕上げ（Bright/BA/BR/2B）では算術平均粗さRaが0.03～0.15μm、最大高さRzが0.30～2.00μmの範囲である一方、ダル仕上げではRaが0.20～0.60μm、Rzが1.00μm以上となっています。



表面粗さの測定には複数の方法があります。

• 触針式粗さ計：ダイヤモンド針を表面になぞらせて凹凸を電気信号に変換
• 光学式粗さ計：レーザーや干渉計を使用した非接触測定
• 比較標準片：基準サンプルとの目視・触感による簡易比較

表面粗さの適切な管理は、部品間の摩擦特性や潤滑効果、接合強度など様々な機能性に直結します。例えば、摺動部品では過度に滑らかな表面よりも、適度な粗さを持つ表面の方が油膜保持性に優れ、結果として摩耗耐性が向上することもあります。



適切な表面粗さの選定には、部品の用途や要求される性能を考慮した総合的な判断が求められます。表面粗さの指定は、図面上の記号で明示されることが多く、設計者と加工技術者の間で正確に情報を共有することが品質管理の第一歩となります。

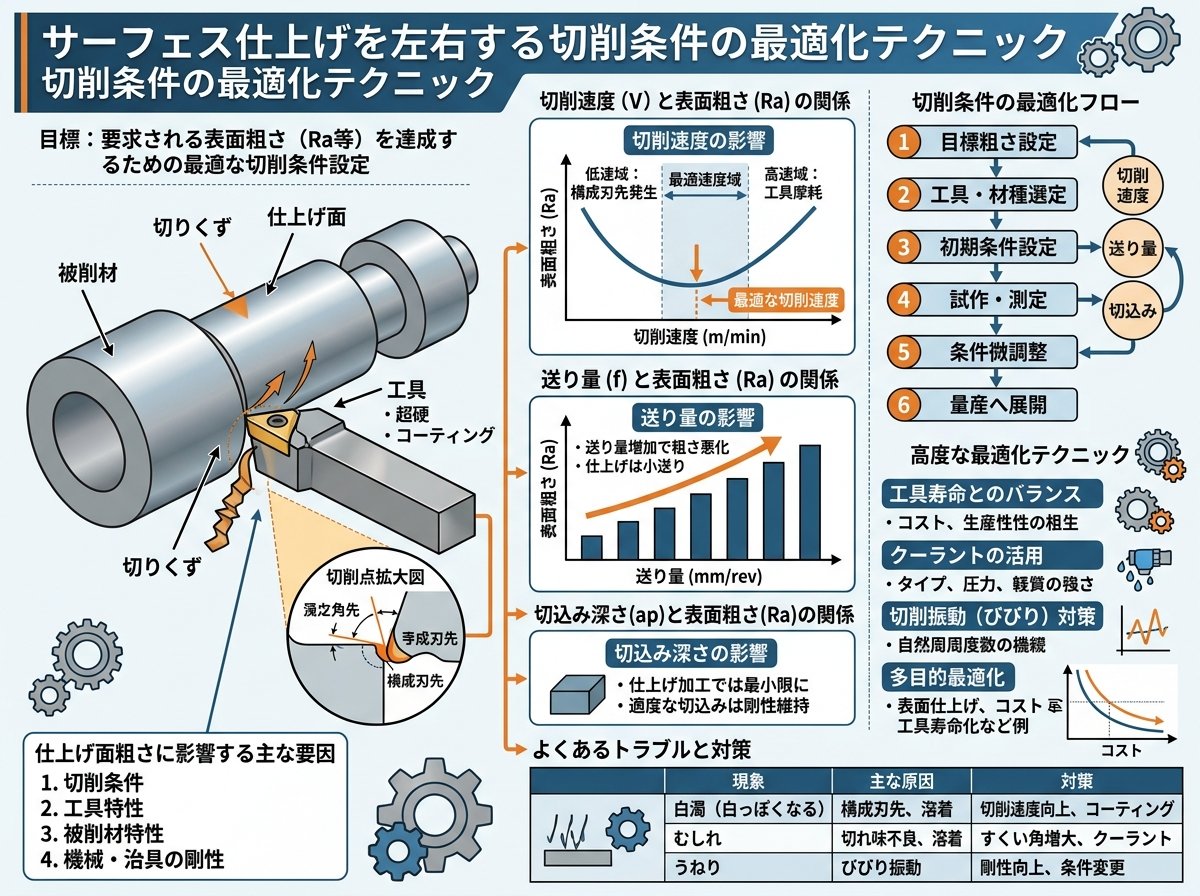

サーフェス仕上げを左右する切削条件の最適化テクニック

金属加工において高品質なサーフェス仕上げを実現するには、切削条件の最適化が不可欠です。適切に設定された切削条件は、追加の研磨工程を最小限に抑え、効率的な生産を可能にします。



切削条件最適化の3大要素は以下の通りです。

• 送り速度：仕上げ加工では一般的に0.05～0.1mm/刃程度の低い送り速度が推奨されます。送り速度を小さくすることで工具と被削材の接触時間が延び、より滑らかな表面が得られます。ただし、送り速度が過度に遅いと加工効率の低下や工具摩耗の増加を招くこともあるため、バランスが重要です。
• 切削速度：切削速度を上げることで表面粗さが向上するケースが多いですが、材料特性や工具寿命とのバランスが重要です。例えば、アルミニウム合金では高速切削が効果的ですが、ステンレス鋼では過度な高速切削は工具の急速な摩耗を招きます。
• 切込み深さ：仕上げ加工では0.1～0.3mm程度の浅い切込み深さが一般的です。切込み深さを適切に設定することで切削抵抗が軽減され、ビビリ（振動）を抑制して表面品質を向上させることができます。

フライスカッターを使用した仕上げ加工でRa0.8μmという高品質な表面を実現した事例では、1枚刃工具の使用が効果的でした。多刃工具と比較して1枚刃工具は以下の利点があります。

1. 刃先調整が容易で均一な切削が可能
2. 切りくず排出性が良く表面傷の発生を抑制
3. 振動が少なく安定した切削が可能

加工材料ごとの最適切削条件は異なります。例えば、ステンレス鋼は加工硬化しやすい特性があるため、十分な切削油剤の供給と安定した切込みを維持することが重要です。炭素鋼と比較して20～30%低い切削速度での加工が一般的です。



最新の牧野フライス「SMART TOOL FlashSet Mill」のような革新的工具システムでは、刃先高さ調整時間を80%短縮し、多刃工具でも均一な刃先高さを実現することで、高送り速度でも高品位な仕上げを可能にしています。



切削条件の最適化はトライアンドエラーだけでなく、加工シミュレーションソフトウェアの活用も効果的です。振動解析や切削力予測機能を持つシミュレーションツールを使用することで、最適条件を効率的に見つけることができます。特に複雑形状のサーフェス仕上げでは、こうした先進的アプローチが品質向上の鍵となります。



金属種類別のサーフェス仕上げ技術とステンレス加工のポイント

金属の種類によって最適なサーフェス仕上げ方法は大きく異なります。ここでは特にステンレス鋼を中心に、材料特性に応じた仕上げ技術のポイントを解説します。



ステンレス鋼の表面仕上げはJIS G 4305規格によって以下のように分類されています。

• No.2D：冷間圧延後、熱処理と酸洗いを施した仕上げ
• No.2B：冷間圧延後、熱処理と酸洗いを行い、適度な光沢を得るために軽く冷間圧延した仕上げ
• BA：冷間圧延後、光輝熱処理を行った仕上げで、最も軟らかく複雑な加工品に適しています
• HL：ヘアライン仕上げとも呼ばれ、適切な粒度の研磨材で連続した磨き目をつけた仕上げ

これらの仕上げ方法による表面性状の違いは以下の表のように数値化されています。

仕上げ方法	算術平均粗さRa(μm)	最大高さRz(μm)	光沢度GU 60°
光沢(BA/BR/2B)	0.03～0.15	0.30～2.00	200～600
半光沢	0.10～0.30	0.50～4.00	140～450
ダル(DM)	0.20～0.60	1.00～	100～350

ステンレス鋼加工における主な課題は、加工硬化による工具寿命の低下と熱による変色です。これらの問題を克服するためのポイントとして。

1. 適切な工具選択：PVDコーティングされた超硬工具がステンレス加工に適しています
2. 剛性の高い工具ホルダーの使用：びびり振動を抑制し表面品質を向上させます
3. 適切な切削油剤：ステンレスは熱伝導性が低いため、十分な冷却効果を持つ切削油剤が必要です

アルミニウム合金の表面仕上げでは、素材の軟らかさと粘着性に対処するため、以下の点に注意が必要です。

• 高速切削によるバリ発生の抑制
• 鋭利な刃先を持つダイヤモンドコーティング工具の使用
• 切りくず排出性の良い工具形状の採用

チタン合金など難削材の加工では、低熱伝導性と高い反応性に対応するため。

• 低速・高トルク条件での加工
• 十分な量の切削油剤供給
• 耐熱性の高いコーティング工具の使用

鋳鉄や炭素鋼では、材料の不均一性に対応するため、段階的な仕上げ工程と適切なリード角を持つ工具選択が重要です。



特筆すべきは、ステンレスのロール仕上げ（スキンパス仕上げ以上に強く圧延したもの）は深い光沢と平滑さがありますが、方向性の増加や伸びの減少により複雑な加工には不向きという点です。材料の表面仕上げと加工性のバランスを考慮した材料選定が、最終製品の品質を大きく左右します。



サーフェス仕上げの品質を高める最新研磨技術と工具選択

金属加工における最終的なサーフェス仕上げの品質向上には、最新の研磨技術と適切な工具選択が不可欠です。近年、従来の手法を超える革新的な研磨技術が開発され、より効率的で高品質な表面仕上げが実現可能になっています。



最新の研磨技術トレンド

• 超精密研磨：ナノレベルの表面粗さを実現する技術で、光学部品や精密機械部品に活用されています。磁気研磨法（MAF）では、磁性流体と磁場を用いて複雑形状の内面も均一に研磨できます。
• ロボット研磨システム：人手による研磨作業を自動化し、品質安定化と作業効率向上を同時に実現します。AIを活用した表面検査と連動したシステムでは、リアルタイムで研磨条件を最適化できます。
• 振動援用研磨：工具や工作物に微小振動を付与することで研磨効率を高める技術です。特に硬質材料の研磨で効果を発揮し、従来法より短時間で高品位な表面を得ることができます。

サーフェス仕上げの品質を左右する工具選択のポイントは。

1. 工具素材の選定
   • 超硬合金：バランスの取れた特性で一般的な金属加工に適しています
   • セラミック：高温硬度に優れ、高速加工に向いています
   • CBN/PCD：超硬材料や非鉄金属の高精度加工に威力を発揮します
2. コーティング技術
   • 従来のTiNコーティングから、より高性能なAlTiN、TiAlNなどへの移行が進んでいます
   • ナノコーティング技術の発展により、工具寿命延長と表面品質向上が同時に実現されています
3. 工具形状の最適化
   • ワイパーエッジ技術：送り速度を上げても表面粗さを維持できる特殊エッジ設計
   • 可変ピッチ・可変ヘリックス設計：びびり振動を抑制し表面品質を向上

工具メーカー牧野フライスの「SMART TOOL FlashSet Mill」のような革新的ツールは、刃先高さ調整時間を大幅に短縮し、多刃工具でも均一な刃先高さで使用可能にすることで、高送り速度でも高品位な仕上げを実現しています。



また、工具パスの最適化も重要な要素です。現代のCAM技術により、等高線加工、トロコイド加工、最適化された仕上げ工具パスなど、多様な加工戦略が選択できます。特に仕上げ加工では、一定の切削負荷を維持する工具パス生成が表面品質向上の鍵となります。



最近では、工具摩耗のリアルタイムモニタリングシステムも開発されており、工具の状態に応じて切削条件を自動調整することで、一貫した表面品質が得られるようになっています。このような先進的なシステムは、特に高価な材料や厳しい品質要求がある航空宇宙産業や医療機器産業で採用が進んでいます。



サーフェス仕上げとスプリングバック現象の関係性

金属加工、特にシートメタル加工において見落とされがちながら重要な考慮点が「スプリングバック現象」とサーフェス仕上げの関係性です。この現象は金型設計から最終製品の表面品質まで広範囲に影響を及ぼします。



スプリングバック現象とは、シートメタルの弾性特性により、成形加工後に材料が元の形状に部分的に戻ろうとする現象です。この現象は高張力鋼板やアルミニウム合金など弾性率の高い材料で顕著に表れます。



従来、スプリングバック補正は以下のアプローチで行われてきました。

• 経験則に基づく金型形状の修正
• トライアンドエラーによる金型の手作業研磨調整
• FEM（有限要素法）シミュレーションによる予測と補正

しかし、これらの方法は時間とコストがかかり、特に手作業による研磨調整は品質のばらつきを生じさせる原因となっていました。



最新技術では、CAD
