あなたのc値設定ミスで寿命が10倍ズレます

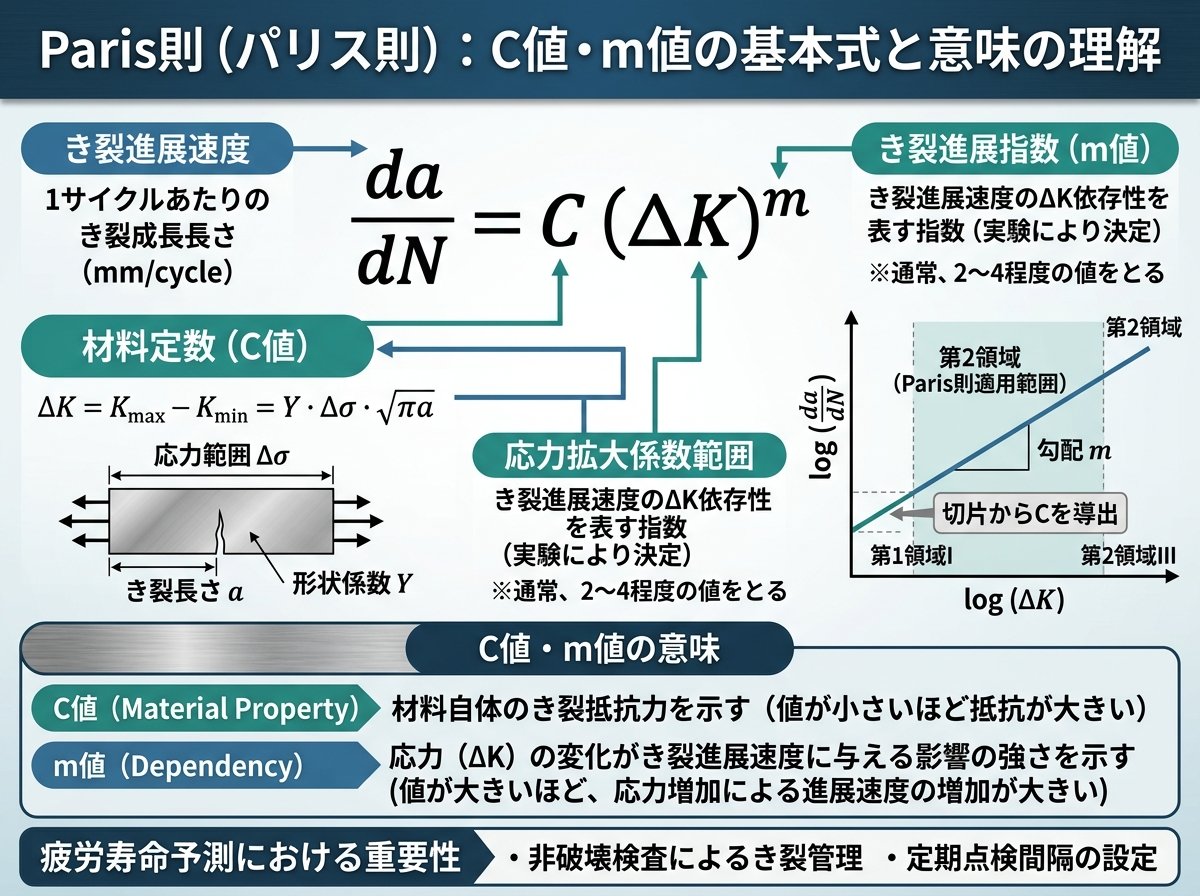

paris則 c値 m値 基本式と意味の理解

paris則は、疲労亀裂進展速度を表す経験式で、\( da/dN = C(\Delta K)^m \) という形で表されます。ここで\( da/dN \)は1サイクルあたりの亀裂進展量、\( \Delta K \)は応力拡大係数範囲です。つまり材料にどれくらいの速さで亀裂が伸びるかを示します。
つまり経験式です。

C値は進展速度のスケール、m値は増加の鋭さを決めます。例えば同じΔKでも、m値が3と4では進展速度は数倍違います。これは指数関数的に効くためです。

現場では「だいたい同じ鋼なら同じ値」と考えがちですが、これは危険です。熱処理や組織で大きく変わります。つまり材料依存が強いです。

paris則 c値 m値 材料ごとの具体例

実際の数値を見ると差は明確です。例えば一般的な構造用鋼では、C値は\(10^{-12}〜10^{-10}\)、m値は3前後が多いです。一方、アルミ合金ではC値が\(10^{-10}\)付近で、m値は3〜4になるケースが見られます。
違いは大きいです。

例えばm=3とm=4でΔKが10MPa√mのとき、進展速度は約10倍変わることもあります。はがき幅ほどの亀裂でも、寿命が数千回単位でズレます。

このズレは保全計画に直結します。過小評価すると破断、過大評価すると無駄な交換です。結論は選定が命です。

paris則 c値 m値 適用範囲と限界

paris則は万能ではありません。実は適用できるのは「中間領域（第II領域）」だけです。低ΔK領域や高速破壊領域では成立しません。
ここが重要です。

低応力域ではしきい値ΔKthがあり、亀裂は進みません。一方で高応力域では急激に加速し、別の式が必要になります。

例えばΔKが5MPa√m以下では進展が止まる材料もあります。これを無視すると寿命を過小評価します。つまり適用範囲が条件です。

paris則 c値 m値 測定方法とデータ取得

C値とm値は試験で求めます。一般的にはCT試験片を使い、疲労試験機で亀裂進展を測定します。JIS Z 2279やASTM E647が基準です。
試験が基本です。

データは対数グラフで直線近似します。log(da/dN)とlog(ΔK)の傾きがm値、切片がC値です。

ここで問題になるのがデータばらつきです。同じ材料でも±30%程度は普通にズレます。これは結晶粒や介在物の影響です。ばらつきに注意すれば大丈夫です。

このリスク対策として「既存データベース利用」が有効です。材料選定段階でNASAやJSSCの公開データを確認することで、試験コスト削減と精度向上が狙えます。行動は確認するだけです。

疲労データの基準情報（試験方法・標準）
https://www.jssc.or.jp/standard/

paris則 c値 m値 現場での誤解と対策

現場で多い誤解は「安全率で吸収できる」という考えです。しかしm値が高い材料では、ΔKが少し変わるだけで進展速度が急増します。
これは危険です。

例えば応力が20%増えると、m=4なら進展速度は約2倍以上になります。結果として、点検間隔が一気に足りなくなります。

つまり安全率だけでは不十分です。結論はΔK管理です。

この問題の対策としては「応力レンジの可視化」が有効です。負荷変動がある設備では、ひずみゲージや簡易解析ツールでΔK範囲を把握することで、過小評価を防げます。やることは測定するだけです。
