ノギス精度 jis規格と校正誤差の実測と現場判断

ノギス精度 jis規格と誤差の真実

あなたのノギス、JIS規格でも誤差±0.05mmを超えてるかもしれません。

ノギス精度 jisと校正周期の落とし穴

多くの加工現場では「年1回校正」で十分とされているが、JIS規格上は「使用頻度に応じて適宜」とある。週5日稼働する工場なら3～6ヶ月ごとが推奨です。実際、摩耗が進むとデジタルノギスではLCD表示が0.01mm単位なのに内部誤差±0.04mmが蓄積します。結論は周期管理の見直しが基本です。

ノギス精度 jisと温度補正の意外な影響

JISが定める測定温度は20℃。しかし現場は夏場35℃、冬場5℃が一般的です。その差でステンレスノギスは約0.03mm伸縮。たった名刺一枚の厚み（約0.18mm）の1/6ですが、精密加工では致命的。つまり温度補正が原則です。
JIS B7507規格原文リンク — 精度区分と温度条件の詳細記述

ノギス精度 jisと摩耗・保管環境の関係

ノギス端部の摺動面が摩耗すると、JISの目量精度では測れない「段差誤差」が発生する。塩化カルシウムを含む湿気環境では3ヶ月で滑り誤差が±0.02mm増加します。つまり保管環境も精度に関係します。
摩耗対策の1例は「乾燥剤入りノギスケース」の利用。2000円前後で入手でき、誤差を半分以下に抑えられます。つまり摩耗対策が条件です。

ノギス精度 jisとデジタル表示の盲点

デジタルノギスにはゼロリセット後の内部ズレがあることが知られています。JIS B7507では「表示機能のばらつきは検証対象外」とされ、測定子の偏摩耗は制度外。つまり表示が正しいとは限りません。痛いですね。
対策は簡単で、基準ブロックゲージで日々確認することです。1分の作業で誤差リスクを防げます。結論は表示信頼だけに頼らないことです。

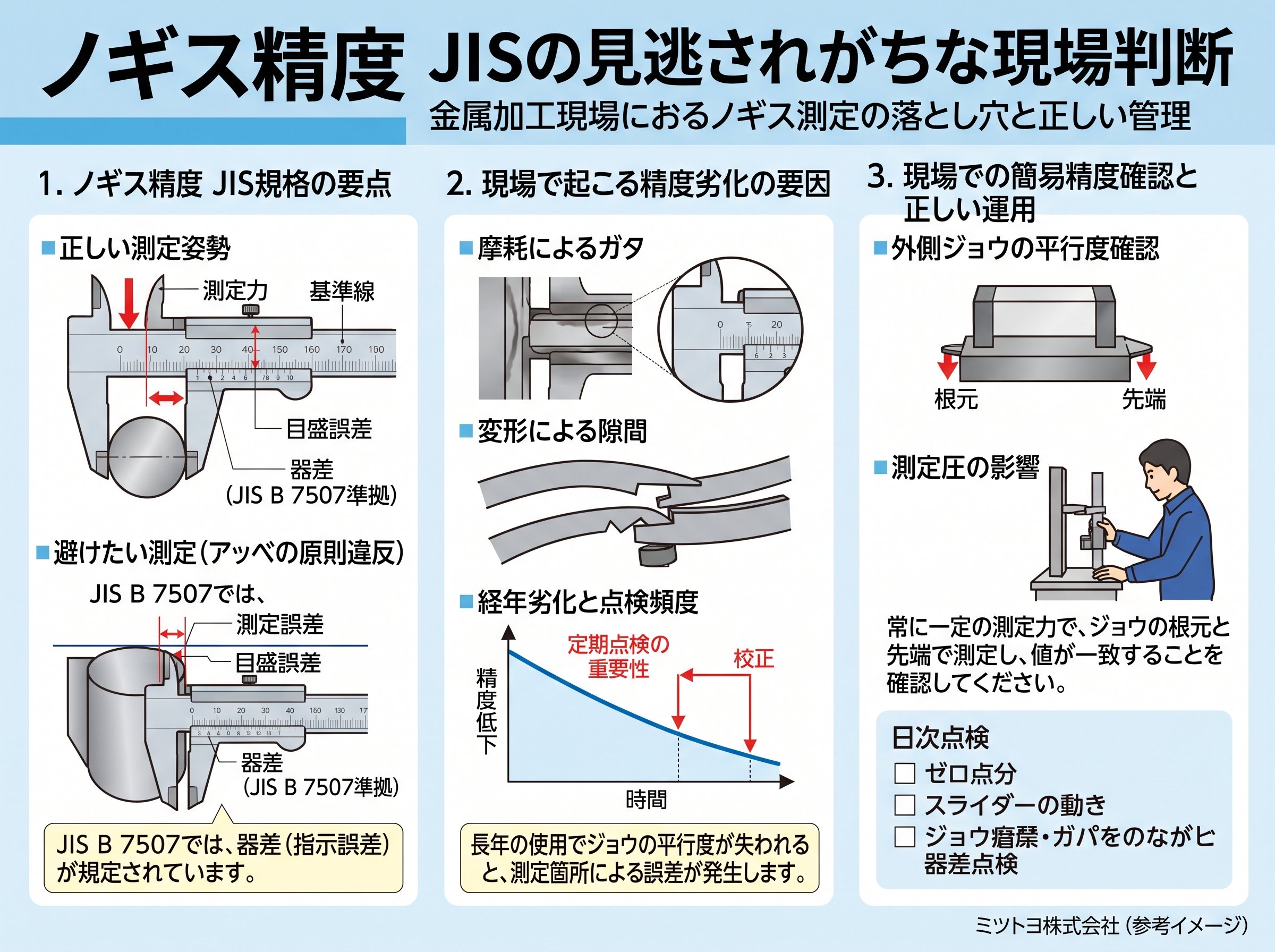

ノギス精度 jisの見逃されがちな現場判断

現場では「0.01mm表示なら正確」と思いがちですが、ノギスほど「使い方」が精度を左右する工具は少ないです。測定圧が強過ぎると、金属表面が変形して0.02mm誤差が出ます。つまり読み取り方法が条件です。
止め測りでは軽く触れ、滑り測定では均一な圧を維持すること。これだけで精度が劇的に改善します。これは使えそうです。
