ナイキストプロットの見方と等価回路・安定余裕の読み解き方

半円がつぶれているほど、あなたの測定対象の金属表面は粗い証拠です。

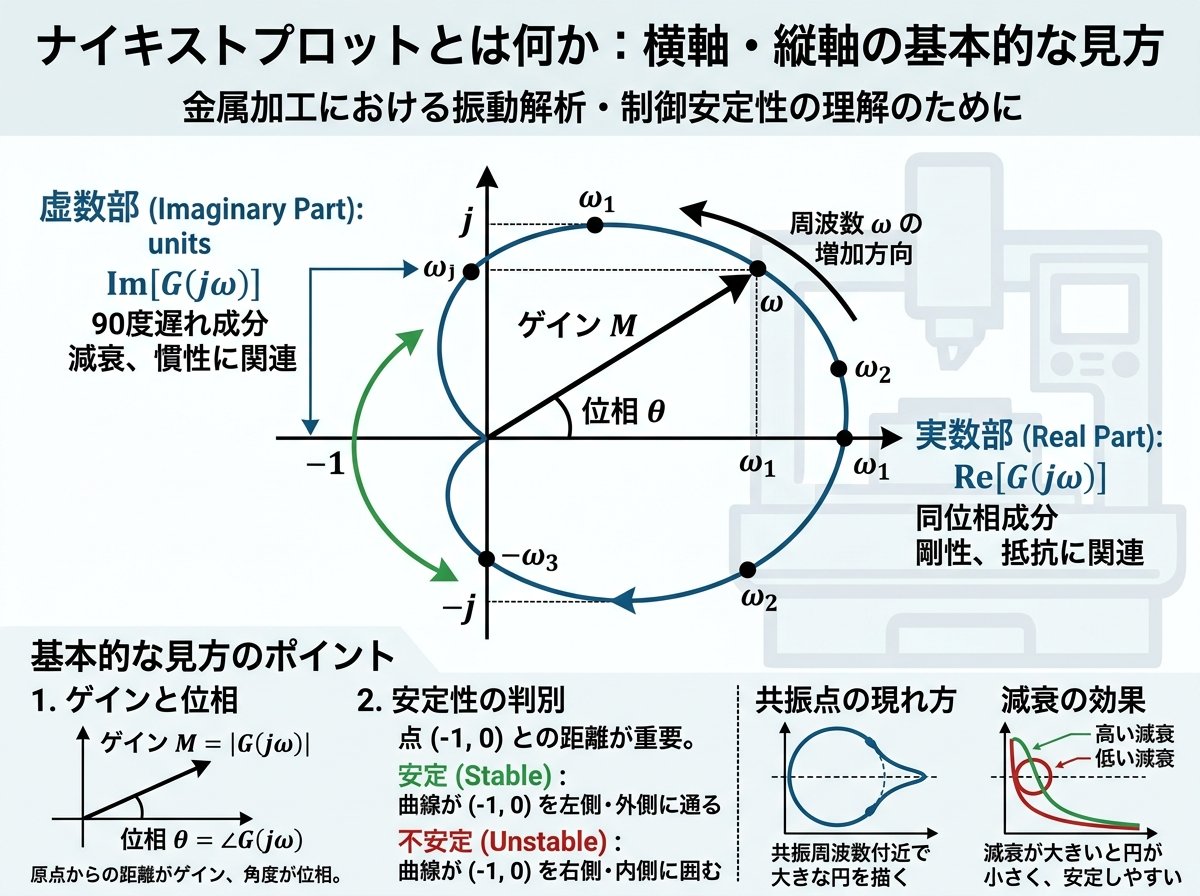

ナイキストプロットとは何か：横軸・縦軸の基本的な見方

ナイキストプロットとは、複数の周波数で測定したインピーダンスの値を複素平面上に描いたグラフです。電気化学インピーダンス分光法（EIS: Electrochemical Impedance Spectroscopy）によって得られたデータを可視化する代表的な手法で、金属加工の現場では腐食評価や皮膜状態の解析、さらにはフィードバック制御システムの安定判別にも幅広く利用されます。

横軸にはインピーダンスの実数成分（Z'）、縦軸には虚数成分（Z''）をとります。周波数を高い側から低い側へと変化させながら測定し、各周波数で得られたインピーダンスの点をつないで描いた軌跡がナイキストプロットです。なお、電気化学の分野では縦軸を「−Z''」として上下を反転させた表示がよく使われるため、グラフの向きに注意が必要です。

グラフ上の左端（原点に近い側）が高周波数、右端が低周波数に対応します。つまり、プロットの左側を見ると高周波域での挙動がわかり、右側に目を向けると低周波域での特性が把握できます。高周波側では主に電解液の溶液抵抗（Rsol）が現れ、低周波側では電極反応の情報が含まれるという基本ルールを押さえておくことが重要です。

各周波数成分は複素数として次のように表されます。

$$Z(\omega) = Z'(\omega) + jZ''(\omega)$$

ここでZ'は実部（抵抗成分）、Z''は虚部（リアクタンス成分）を示します。この二つの軸でプロットされた点がプロット上でどのような形状を作るかによって、電極界面の物理的・化学的な状態が読み取れます。これが基本です。

東陽テクニカ「ナイキストプロットとボードプロットについて」：EISの2大表示法を比較しながら解説。ナイキストプロットの軸の定義と特長が端的にまとめられています。

ナイキストプロットの半円と直線から読み取れる電気化学情報

形状を読み解くことが、ナイキストプロット解析の核心です。最も基本的なパターンが「半円」で、これは並列RC回路（抵抗Rとコンデンサーが並列に接続された回路）に対応します。半円の直径は電荷移動抵抗（Rct）を直接示しており、この値が大きいほど金属表面での反応が抑制されている、つまり不動態化や防食被膜の形成が進んでいると解釈できます。半円の頂点にあたる周波数（角周波数ω）からは、電気二重層容量（Cdl）も算出可能です。

金属加工の現場で腐食評価を行う場合、このRctの変化を時系列で追うことで、切削液や表面処理の効果を数値で確認できます。半円の直径が大きいほど腐食抑制効果が高いと判断するのが原則です。

次に重要な形状が「45度の直線」です。これはワールブルグインピーダンス（Warburg impedance）と呼ばれ、電極面での拡散支配の現象を表します。低周波領域でこの直線が現れた場合、反応のレート決定ステップが拡散プロセスにあることを意味します。電気化学の教科書では傾きπ/4（45°）と定義されており、この直線の長さや角度から膜厚や拡散係数の情報を推定することもできます。

高周波域に半円、低周波域に45度の直線という複合パターンは、電荷移動と拡散の両プロセスが電極反応を共同制御している状態を示しています。これは「Randles型等価回路」に対応する典型的な形状で、実際の金属電極においてよく観察されるパターンです。

| 形状 | 対応する等価回路要素 | 読み取れる情報 |
|------|------|------|
| 半円 | 並列RC回路 | 電荷移動抵抗（Rct）・電気二重層容量（Cdl） |
| 45度の直線 | ワールブルグインピーダンス | 拡散係数・膜厚 |
| 実軸上の点 | 純抵抗R | 溶液抵抗（Rsol） |
| 垂直な直線 | 純コンデンサーC | 完全な容量性応答 |

形状ごとに対応する情報が異なります。実際の測定では複数の形状が組み合わさって現れることがほとんどです。

Neware Japan「電気化学インピーダンス分光法（EIS）」：等価回路と各形状パターンを図解しており、半円・直線の読み方が視覚的に理解しやすくまとめられています。

ナイキストプロットの半円がつぶれる理由：CPEとその見方

理論上、並列RC回路のナイキストプロットは完全な半円を描くはずです。ところが実際の金属電極を測定すると、半円の中心が実数軸より下に位置した「つぶれた半円」として現れることが多くあります。意外ですね。

このつぶれた形状は「分散効果（dispersion effect）」と呼ばれる現象によるもので、主に電極表面の不均一性に起因します。具体的には、切削・研磨・鋳造などで生じた金属表面の凹凸や粗さ、吸着物質の分布ムラ、あるいはイオン濃度の不均一な分布などが複合的に影響します。

このつぶれた半円を適切にモデル化するため、コンデンサーCの代わりに「定位相素子（CPE: Constant Phase Element）」を使います。CPEを含む等価回路はR/Q回路と表記され、CPEのパラメーターαが1に近いほど理想的なコンデンサーに近い挙動を示し、0.5に近づくとワールブルグ挙動に近くなります。

$$Z_{CPE} = \frac{1}{(j\omega)^\alpha \cdot Q}$$

つまり、αが1未満であるとき、ナイキストプロット上の半円はつぶれた形状を示します。このパラメーターを読み取ることで、表面の均一性を定量的に評価できるわけです。α値が0.85を下回るようであれば、電極表面の粗さや不均一性が顕著であると判断する目安になります。

等価回路のフィッティング解析ソフト（EC-Lab®やZSimpWinなど）では、このCPEパラメーターを自動的に算出してくれます。フィッティング結果の妥当性はχ²（カイ二乗）値で確認できますが、χ²が10⁻³程度以下であれば信頼性の高いフィッティングと判断するのが一般的です。

東陽テクニカ「疑似容量（CPE）の計算」：つぶれた半円が生じる原因とCPEを使ったフィッティング手順を、LiFePO4電池の実測データとともに解説しています。

制御系のナイキスト線図の見方：点（−1,0）と安定余裕の読み取り

制御工学の文脈でのナイキストプロット（ナイキスト線図）は、フィードバック制御システムの安定性を視覚的に判別するために用いられます。金属加工機械の制御系設計や、CNCマシンの制御ループ評価でも重要な概念です。

基本的な考え方は次のとおりです。開ループ伝達関数C(s)P(s)のベクトル軌跡（角周波数ωを変化させたときの複素平面上の軌跡）が、点（−1, 0）をどの向きに見ながら原点へ向かうかが判断基準になります。

- 点（−1,0）を左に見ながら原点へ向かう → システムは内部安定
- 点（−1,0）を右に見ながら原点へ向かう → システムは内部不安定

これがナイキストの安定判別法の要点です。ただし、実際の設計では「安定しているかどうか」だけでなく、「どれくらいの余裕をもって安定しているか」も重要です。この余裕を数値で表すのが「安定余裕」であり、ゲイン余裕（Gain Margin）と位相余裕（Phase Margin）の2つで表現されます。

ゲイン余裕は「現在の位相を変えずに、ゲインをあと何倍まで上げられるか」を示します。ナイキスト線図上ではベクトル軌跡が負の実軸と交わる点αを使って、ゲイン余裕 = 1/|α| として算出できます。一般的な目安として、ゲイン余裕は10〜20 dB（約3〜10倍）が推奨されています。

位相余裕は「現在のゲインを変えずに、位相をあと何度遅らせられるか」を示します。ベクトル軌跡上で原点からの距離が1となる点から点（−1,0）への角度として読み取れます。目安として位相余裕は45〜60度が推奨されており、この範囲を下回ると振動的な応答が現れやすくなります。

$$\text{ゲイン余裕} = \frac{1}{|\alpha|}$$

両者の余裕が十分でないと、加工機械が微小な外乱に対しても振動や発振を起こすリスクが高まります。これは加工精度の低下や工具破損につながるため、設計・調整時に必ず確認すべき項目です。

Controlabo「ナイキストの安定判別法とは？」：安定判別の手順と具体例を豊富な図解で解説。簡易版の判別法も紹介されており実務的に参考になります。

ナイキストプロットの見方：ボードプロットとの使い分けと実務のポイント

ナイキストプロットとよく比較される手法に「ボードプロット（ボード線図）」があります。ボードプロットは横軸に周波数の対数、縦軸にインピーダンスの振幅と位相差をとって表示するもので、高周波域での挙動が見やすいという特長があります。これが基本の違いです。

2つの手法の使い分けの目安は次のとおりです。

- ナイキストプロット → 全体の周波数応答を一枚で視覚的に把握したい場合、等価回路フィッティングを行う場合
- ボードプロット → 高周波側の変化を重点的に確認したい場合、ゲイン余裕・位相余裕を直接読み取りたい場合

ただし、ナイキストプロットにはボードプロットにはない重要な弱点があります。複数の時定数が存在し、各抵抗成分の値が大きく異なる場合に、それぞれの要素が重なって識別しにくくなることです。たとえば、溶液抵抗が100 Ωで電荷移動抵抗が10,000 Ωのような系では、小さい半円が大きな半円に埋もれてしまうことがあります。

このような場合はボードプロットを併用することで、各成分の分離が容易になります。2つのプロットを組み合わせて解釈することが、実務上の正確な評価につながります。

また、測定装置の選択も重要です。インピーダンスアナライザーとFRA（周波数応答アナライザー）では測定精度と対応周波数範囲が異なり、たとえばHIOKI社のIM3590は1 mHz〜200 kHzの広い範囲に対応しています。測定対象の時定数に合わせた周波数レンジの設定が、正確なナイキストプロットを得る前提条件となります。

📌 実務チェックポイント

- 高周波側で実軸に接する横軸切片 → 溶液抵抗（Rsol）
- 半円の直径 → 電荷移動抵抗（Rct）
- 半円の頂点周波数 → 電気二重層容量（Cdl）の算出に使う
- 低周波側45度の直線 → ワールブルグ拡散インピーダンス
- 半円のつぶれ度合い → CPEのα値、表面均一性の指標

これらのポイントを意識して読み取れるようになると、測定データから具体的な物理量を引き出す精度が大きく向上します。

Controlabo「安定余裕とは？ゲイン余裕・位相余裕の求め方とイメージを解説！」：ベクトル軌跡とボード線図の両方からゲイン余裕・位相余裕を読み取る方法が詳しく説明されています。

金属加工の現場でのナイキストプロット活用：腐食評価・制御設計への応用

金属加工の現場においてナイキストプロットが実際に役立つ場面は、大きく2つあります。一つは材料・表面の電気化学的評価、もう一つはフィードバック制御系の安定性確認です。

電気化学的評価への応用として、切削・研削後の金属表面に対してEIS測定を行うと、ナイキストプロット上の半円の直径（Rct）の変化から腐食進行度を定量的に追跡できます。たとえば、防錆処理後のRctが処理前と比較して10倍以上に増大していれば、防食効果が十分に得られていると評価できます。同様に、切削液の組成変更前後でRctを比較することで、腐食抑制効果を数値で比較評価できます。

さらに、ワールブルグインピーダンスの出現パターンを時系列で観察することで、皮膜劣化や拡散経路の変化を早期に検出することも可能です。外観検査では見えにくい内部状態の変化を、非破壊でキャッチできるのが大きなメリットです。

制御系設計への応用では、CNC工作機械や自動搬送システムのサーボ制御ループに対して、ナイキスト線図を使った安定余裕の確認が有効です。特に剛性の低い長尺ワーク加工では、加工中の振動（びびり）を防ぐために制御ゲインの設定と安定余裕の確保が不可欠です。

位相余裕が30度を下回るような状態でゲインを上げると、制御ループが発振しやすくなり、加工品の寸法精度が著しく悪化します。反対に、位相余裕を60度以上に設定すると応答が過度に遅くなり、追従性が低下することもあります。40〜55度の範囲を目安に調整することが、安定性と追従性を両立するための実践的なバランス点です。

測定と解析を定期的に行う習慣をつけることが大切です。特に金属加工においては、工具の摩耗や機械の経年変化によって制御特性が徐々に変化するため、定期的なナイキスト線図の確認が予防保全に直結します。加工ミスや不良品の発生前に制御系の異常を発見するためにも、ナイキストプロットの見方を習得しておく価値は十分にあります。
