門型マシニングセンタメーカー選びで失敗しない完全ガイド

門型マシニングセンタのメーカー選びで後悔しない全知識

門型マシニングセンタを「本体価格だけ」で選ぶと、10年後に数千万円規模の追加コストが発生することがある。

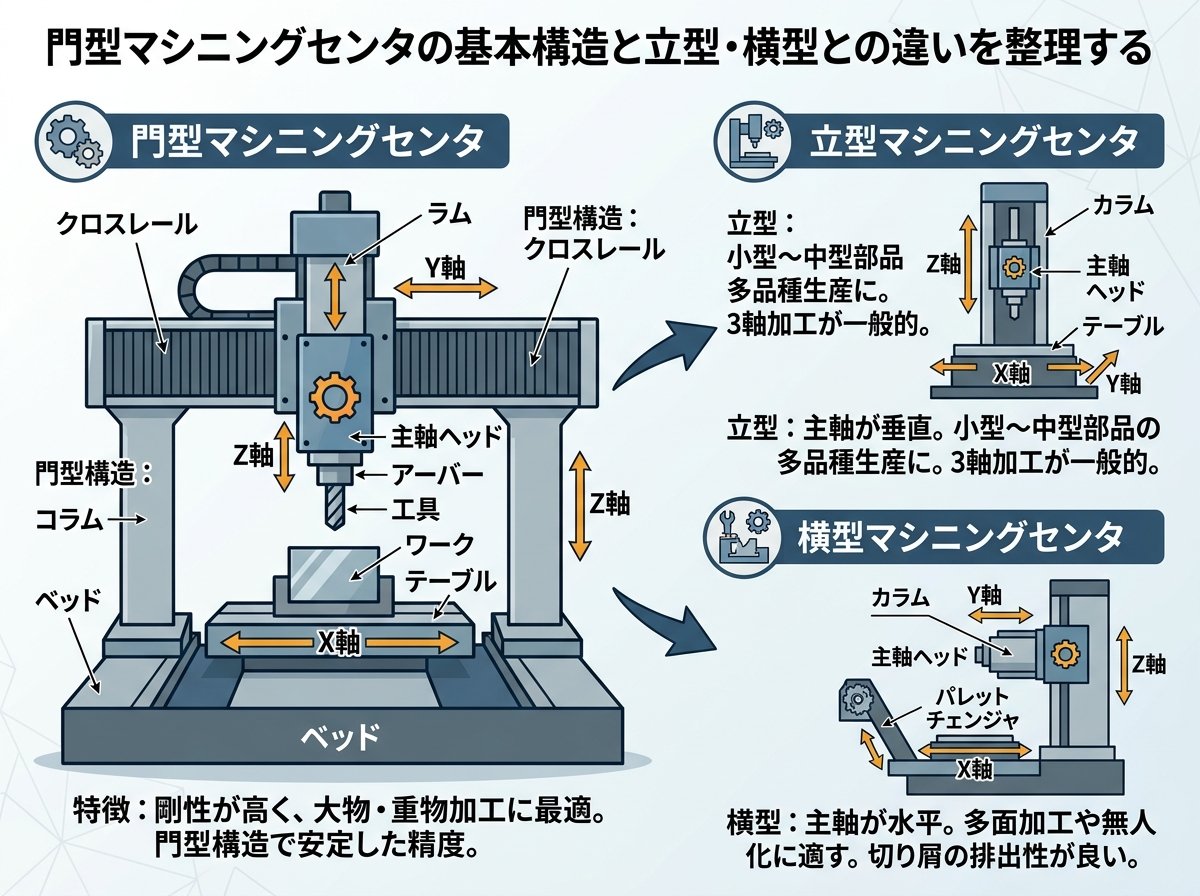

門型マシニングセンタの基本構造と立型・横型との違いを整理する

門型マシニングセンタとは、主軸を支えるコラムが「門」の字に見える構造を持つマシニングセンタのことです。正面から見たとき、2本のコラムとその上に渡されたクロスレールが一体となって門の形をなしているのが特徴で、この形状がそのまま名前の由来になっています。立型マシニングセンタも主軸が垂直方向という点では同じですが、支持構造が門型になっているぶん剛性がはるかに高く、大型ワークへの対応力が圧倒的に異なります。

最大テーブルサイズは機種によりますが、大型機では長さ12m・幅4m・高さ1mほどのワークを一台で加工できるものも存在します。これは東京ドームのグラウンド（約13,000㎡）と比べると想像しにくいですが、大型トラックのシャシーフレームや航空機の主翼パーツがそのままテーブルに乗るスケールと考えると、その能力の大きさが分かります。

| 種類 | 主軸方向 | 主な用途 | 特徴 |
|---|---|---|---|
| 立型 | 垂直 | 汎用加工・小〜中型部品 | 省スペース・加工内容が見やすい |
| 横型 | 水平 | 大量生産・切りくず排出優先 | パレットチェンジャーとの相性が良い |
| 門型 | 垂直 | 大型・高精度加工 | 高剛性・大型ワーク対応 |

門型の構造はさらに3タイプに分かれます。クロスレール固定式は最もスタンダードな構造で、主軸がY軸・Z軸方向に動き、テーブルがX軸方向に直線移動します。クロスレール移動式はさらにクロスレール自体がW軸方向に昇降するため、加工の自由度と精度が一段上がります。ガントリー式はテーブルが固定されてコラム側が移動する方式で、機械専有面積を抑えやすく、設置スペースに制約がある現場で重宝されます。

どの構造タイプが自社に合っているかは、加工するワークの寸法・形状・重量と、工場内の床面積・天井高によって変わります。これが基本です。

参考：門型マシニングセンタの構造・種類・メリット・デメリットを詳解した記事

門型マシニングセンタ｜構造や種類、立型とのメリットデメリット比較 – 株式会社大成（工作機械商社・代表取締役 榎本清孝 監修）

門型マシニングセンタの国内主要メーカー一覧と各社の強みを比較する

「国内にどんなメーカーがあるのか」を把握することが、メーカー選びの最初の一歩です。ここでは特に金属加工現場で実績が多い代表的なメーカーをピックアップして特徴を整理します。

オークマ株式会社 は創業120年以上の老舗大手で、国内4大工作機械メーカーのひとつに数えられます。有効門幅最大4,650mm・テーブル作業面最大3,000mm×12,000mmという規格の門型マシニングセンタを展開しており、重切削への高剛性と高い加工精度に定評があります。独自の制御装置「OSP」を搭載しており、同一プラットフォームで操作できる利点は、複数台導入を検討している現場にとって大きなメリットです。

ヤマザキマザック株式会社 は売上の実に80%以上を海外が占めるグローバルトップメーカーで、世界80か所以上にサポート拠点を持ちます。テーブル作業面の最大値は3,100mm×10,000mmと大型機にも対応。24時間365日稼働のワールドパーツセンターと深夜対応サポート体制は、稼働停止を最小限に抑えたい製造現場にとって心強い存在です。スマートファクトリー化への技術提案力も業界トップレベルです。

芝浦機械株式会社 は80年以上の歴史を持ち、7機種の門型マシニングセンタを展開。大型機「MPC-B」は最大10m超のワーク加工が可能で、金型製作の高効率化に特化したラインナップが特徴です。グループ会社である芝浦機械エンジニアリングが24時間対応のアフターサービス窓口を担当しており、サポート体制の手厚さは業界でも評価が高いです。

新日本工機株式会社（SNK） は、テーブルサイズ2〜10mの大型加工機を得意とするリーディングカンパニーです。有効門幅最大3,600mm・主軸回転速度最大30,000min⁻¹というスペックが示すように、大型かつ高速加工が強みです。半導体・自動車・風力発電など幅広い分野に実績があり、トラブル時に備えたレンタルストックの準備など、現場への配慮が細やかです。

キタムラ機械株式会社 は国内でも数少ないマシニングセンタ専業メーカーで、主軸回転速度最大20,000min⁻¹の高速主軸と、従来機の5倍の演算処理速度を持つ独自制御装置を搭載した門型マシニングセンタを製造しています。1984年以来900セット以上の販売実績を持つ「SUPERCELLシリーズ」は、スピードと精度を両立したい現場に適しています。

大鳥機工株式会社 はテーブル作業面の最小値が3,670mm×4,020mmという大型専門メーカーで、5軸制御モデルをラインナップに持ちます。繊維機械からスタートした技術力を持ち、世界的に評価の高いドイツ企業との技術提携も行っています。

以下に代表メーカーのスペックをまとめます。

| メーカー | 有効門幅（最大） | テーブル作業面（最大） | 主軸回転速度（最大） |
|---|---|---|---|
| オークマ | 4,650mm | 3,000×12,000mm | 6,000min⁻¹ |
| ヤマザキマザック | 2,500mm | 3,100×10,000mm | 10,000min⁻¹ |
| 芝浦機械 | 3,100mm | 記載なし | 4,000min⁻¹ |
| 新日本工機 | 3,600mm | 6,000×3,000mm | 30,000min⁻¹ |
| キタムラ機械 | 記載なし | 1,370×3,000mm | 20,000min⁻¹ |
| 大鳥機工 | 記載なし | 5,500×6,300mm | 15,000min⁻¹ |

各社の強みが異なります。大型ワーク中心なら大鳥機工・オークマ・新日本工機が候補に挙がり、スマートファクトリー対応ならマザックが一歩リードします。

参考：国内メーカー17社のスペック・特徴を網羅した比較情報

門型マシニングセンタの国内メーカー17社を徹底調査・比較 – gatemc-search.com

門型マシニングセンタの価格相場と"本体以外"のコストを見落とさない

価格の話を正直にします。門型マシニングセンタや5軸マシニングセンタは、新品で「数億円規模」を見込む必要があります。立型マシニングセンタが新品で2,000万〜5,000万円程度なのに対して、門型は桁が一つ上がると考えておくのが現実的です。

それだけでは終わりません。本体価格はあくまで「入り口」に過ぎないのです。

⚠️ 導入時に見落とされがちな追加コスト一覧

- 🔩 設置・搬入工事費：大型機の場合、工場の床補強工事が必要になることがあり、別途数百万円〜かかる場合がある
- 📚 オペレーター教育費：5面加工対応機はプログラミングが複雑になるため、CAD/CAM教育とオペレーター育成に半年〜1年の期間と費用が必要
- 🔧 定期メンテナンス費：保守契約の内容によるが、年間数十万〜百万円以上の維持費が発生する
- ⚡ 電力コスト：主軸馬力・付帯設備の稼働に伴う電力費は、月単位で積み上がる固定費になる
- 🔄 消耗品費：切削工具・クーラント・フィルター類の定期交換費用

「安い機械を買ったのに、結果として割高になった」という現場の声は少なくありません。これはよくある話です。安価な設備を選んで頻繁な修理が必要になったケースや、サポート拠点が少なく修理待ちで工場が数週間止まったというケースも報告されています。

また、マシニングセンタの価格は「オープン価格」として扱われるケースが多く、同じ機種でも商社によって数百万円の差が生じることがあります。複数の商社・メーカーから見積もりを取ることが原則です。

参考：マシニングセンタの価格相場と導入時の注意点を詳しく解説した記事

マシニングセンタの価格は？相場価格と導入時の注意点を理解しよう – machining-center-kaibo.com

門型マシニングセンタの5軸・5面加工対応で加工できる領域が劇的に広がる

門型マシニングセンタに「5軸・5面加工」の機能が加わると、加工できる製品の種類がいっきに広がります。通常の3軸（X・Y・Z）に加えて、主軸ヘッドの角度を変えるA軸・B軸を制御できるようになるのが5軸機です。そして5面加工は、アタッチメント（主軸ヘッド）を交換することでワークの正面・側面・上面など5面を一台でこなせる機能を指します。

これにより何が変わるのでしょうか？わかりやすく言うと、従来なら「3回段取り替えしないといけなかったワーク」を「1回のセッティングで完結できる」ようになります。段取り替えのたびに生じる基準ズレや累積誤差が排除されるため、精度も上がります。

実際の活用例は以下のとおりです。

- ✈️ 航空宇宙部品：チタン合金・アルミ合金を使った機体構造材や翼部品は、複雑な曲面形状と高精度が同時に要求される。5軸対応の門型マシニングセンタは航空宇宙分野で最も重宝されている機種のひとつ
- 🚗 自動車金型：ミリ単位以下の精度が要求される大型金型の荒削りから仕上げまでを一台でこなす場合、5面加工対応の門型が選ばれることが多い
- ⚙️ 産業機械部品・発電設備部品：大型かつ複雑な形状の部材を、段取り替えゼロで仕上げることで生産リードタイムを短縮できる

5軸加工に対応した門型マシニングセンタのアタッチメント（主軸ヘッド）の種類は次のようなものがあります。

| ヘッドの種類 | 用途 |
|---|---|
| スナウト | 一般加工用（標準） |
| 30°ヘッド | 金型加工用 |
| 90°アングルヘッド | 側面加工用 |
| ユニバーサルヘッド | 曲面加工用 |
| 5面加工ヘッド | 5面全加工対応 |

ただし注意点もあります。5軸加工対応機は3軸機に比べてプログラミングが格段に複雑になります。CAMソフトを使いこなせるオペレーターの確保・育成が前提条件で、この点をクリアにしないと5軸機のポテンシャルを活かしきれません。導入前に社内の技術人材レベルを確認するのが条件です。

門型マシニングセンタのメーカー選びでアフターサポートが最重要である理由

「アフターサービスは後から考える」という判断がいかに危険か。工作機械の世界では、これが最大の落とし穴になります。

門型マシニングセンタは数億円規模の設備投資です。仮にその機械が1週間稼働停止になったとして、加工ライン全体が止まれば、納期遅延・顧客への損害賠償・信頼損失へと連鎖します。1日あたりの機会損失が数十万円を超えるケースも珍しくないのが実態です。

つまり、メーカーを選ぶ際のアフターサービス評価は、「スペック比較」と同等かそれ以上に重要というわけです。

アフターサービスを評価する際に確認すべき項目をまとめます。

- 📍 サービス拠点の数・場所：全国・地方にサービス拠点があるか。自社工場から近い拠点があるかは特に重要。マザックは国内外80か所以上、新日本工機は国内外に拠点を展開しています
- ⏰ 緊急対応の可否：24時間・休日対応が可能か。マザックの24時間365日稼働のワールドパーツセンターや、芝浦機械の24時間サポート窓口は業界内でも際立った強みです
- 🛠️ サービスマンの技術レベル：電話サポートの一次対応で解決できるか、または熟練技術者が現地訪問できるか。キタムラ機械は熟練サービスマンに直接電話できるヘルプデスクを整備しています
- 🔩 部品供給体制：補修部品の在庫状況と供給リードタイム。部品が海外調達のみで入荷まで3か月かかる、といったケースは現場を止める致命傷になります
- 📄 保守契約の内容：定期点検の頻度・対応範囲・費用の透明性

特に中古機を検討している場合は要注意です。メーカーが製造終了・部品終売にしている機種は、修理不能に陥るリスクが高くなります。購入前にメーカーへの部品供給期間の確認を忘れないようにしましょう。

20年以上使用してきた門型マシニングセンタの故障が多発し、買い換えを検討した現場の声も現実にあります。アフターサポートが優れたメーカーを選ぶことは、10年・20年単位での設備稼働率を守るための投資です。

参考：工作機械メーカーの比較基準・アフターサービスの重要性を詳しく解説

工作機械のメーカー比較はもう迷わない！失敗しない選び方の新基準 – mt-ump.co.jp

現場目線での独自視点：門型マシニングセンタのメーカー選びで「用途の解像度」を上げることが成功のカギ

一般的なメーカー比較記事では語られにくい話をします。「オークマかマザックかSNKか」という選択を議論する前に、まず「自社がこの機械で何を作るのか」の解像度を上げる作業が必要です。この視点が抜けていると、高機能・高剛性・アフターサポート万全な機械を導入しても、現場でポテンシャルを活かしきれないというケースが生まれます。

具体的に「用途の解像度」とは何を指すのか、3つの軸で考えてみましょう。

軸①：加工素材とその特性を明確にする

金属加工といっても、アルミ・鉄鋼・チタン・インコネルといった素材によって要求される主軸回転数・切削速度・クーラント供給方式がまったく異なります。たとえばアルミ加工では高速主軸（20,000min⁻¹以上）と十分な切りくず排出機能が必要ですが、鉄鋼の重切削では低速高トルクの主軸と高剛性構造が優先されます。キタムラ機械の20,000min⁻¹超の高速主軸はアルミ加工に強みがある一方、オークマや芝浦機械の重切削対応機は鉄系素材に適しています。

軸②：1ロットあたりの加工数・段取り頻度を把握する

多品種少量生産の場合、段取り替えの速さと自動工具交換（ATC）の工具マガジン容量が重要になります。対して同一形状の大型部品を繰り返し加工するケースでは、安定稼働率とメンテナンス頻度のほうが判断軸として重要です。自動補正機能や幾何誤差の自動校正機能を持つ機種であれば、オペレーター依存度を下げながら安定品質を維持できます。

軸③：5年後・10年後の加工品の変化を予測する

今の主力製品を加工できればいいだけでなく、5〜10年後に製品構成が変わる可能性を見込んだ選定も必要です。現在は鉄鋼加工のみでも、将来的にアルミや複合材加工を受注する可能性があるなら、今から5軸対応機・アタッチメント交換機能付きの機種を選んでおくほうが合理的です。追加投資なしで対応範囲を広げられる機種を今選ぶことが得策です。

実際に工作機械選びの現場では「仕様の絞り込みが不十分なまま商談に入り、メーカー提案のまま決定してしまった」という後悔の声が多く聞かれます。3つの軸で用途を整理してからメーカーを絞り込む、それが賢いアプローチです。

自社の加工品の要件整理には、現状の工程分析から始め、CAM担当・現場オペレーター・設備担当の3者が一緒に議論する場を設けることが有効です。
