ダイヤルゲージで最大・最小差を出せば、それがそのまま真直度になると思っていませんか？
真直度とは、JIS B 0621に基づく幾何公差の一種で、「直線形体が幾何学的に正しい直線からどれだけ外れているか」を数値で示すものです。平面の凹凸や面全体の歪みを対象とする平面度とは異なり、あくまでも「直線」に対して適用される点が重要です。長尺シャフト、ガイドレール、スピンドル軸など、摺動・嵌合を伴う円筒部品で特に重視されます。

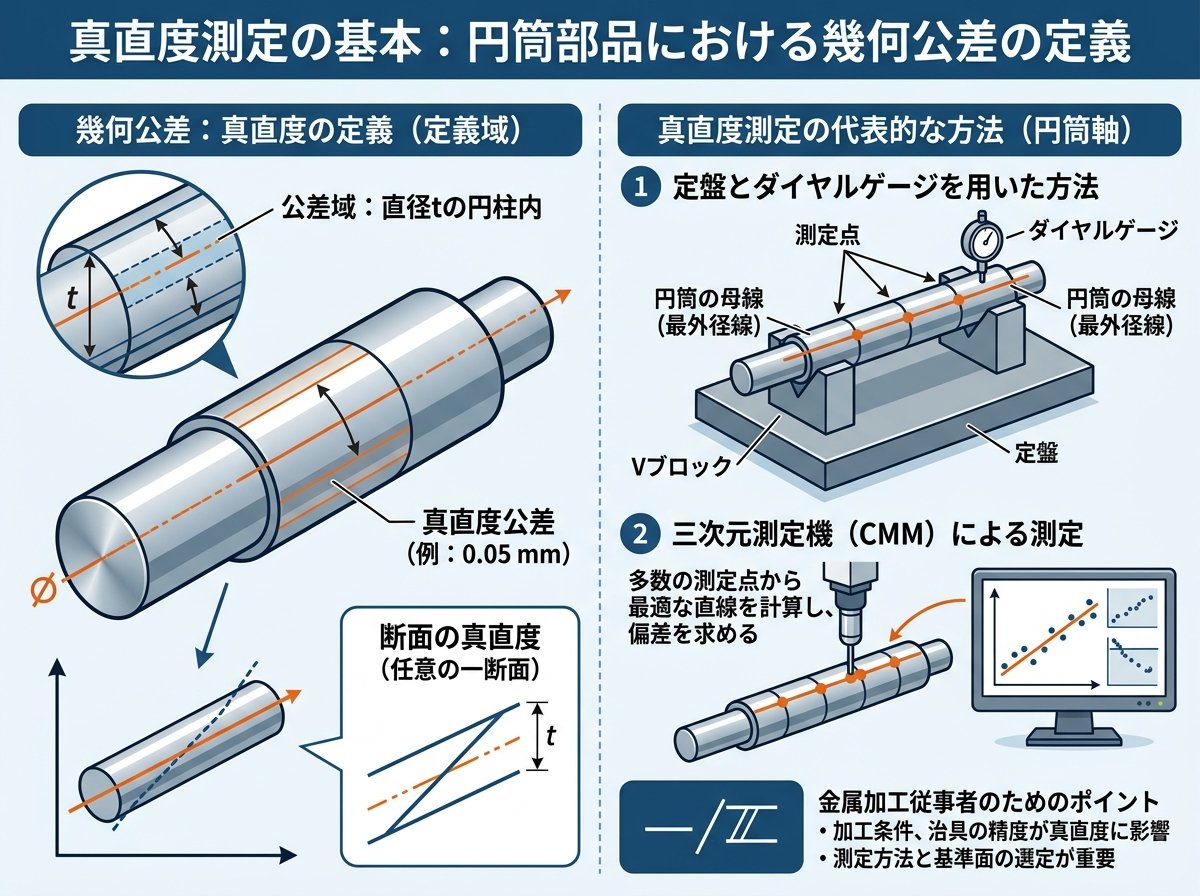

円筒部品に対して真直度が指定される場合、実は2種類の解釈が存在します。「φ（ファイ）なし」の場合は、円周上の各母線（軸方向の線）それぞれが独立して評価されます。一方、「φあり」の場合は、円筒の中心軸線全体が直径φ〇mmの円筒空間に収まっているかを評価します。この2つは図面上でわずか1文字の違いですが、測定アプローチは根本的に異なります。現場でこの違いを見落とすと、合否の判定が逆転するリスクがあります。
真直度は「うねり」や「反り」「曲がり」を対象とした公差です。表面粗さ測定で得られるような微細な凹凸とは別概念であり、これらを同一視すると管理基準そのものがズレてしまいます。公差域の表現も、φなしなら「2平面間の幅」、φありなら「円筒の直径」と異なります。つまり同じ数値でも、φありの方が実際には公差域が小さくなります。
| 指示タイプ | 評価対象 | 公差域の形状 | 測定アプローチ |
|---|---|---|---|
| φなし（例：− 0.05） | 各母線（独立評価） | 平行2平面の幅 | 軸線上を複数点測定→傾きキャンセル後の最大最小差 |
| φあり（例：−φ0.05） | 中心軸線（相関評価） | 直径φの円筒内 | 両センタで支持→各断面の振れ（1/2）の最大最小差 |
真直度は「データムなし」で評価される点も押さえておく必要があります。傾き自体は問いません。重要なのは、傾きを除いたあとの残差（凹凸・うねり）がどれだけ小さいかです。これが次節で解説する「傾きキャンセル」の必要性につながります。
参考：JIS B 0683に基づく真直度の定義と評価方法について詳しく解説されています。
真直度の意味と記号の使い方 | meviy（ミスミグループ）
ダイヤルゲージによる現場測定は、安価かつ即応性が高く、加工直後の簡易確認として広く用いられています。測定精度はおよそ0.01mmオーダーで、日常的な工程内検査に適しています。ただし、「測定値の最大最小差＝真直度」と直接読んでしまうのは誤りです。これが多くの現場で起こりやすい落とし穴です。
問題は「傾き」にあります。ワークが定盤に対してわずかでも傾いて設置されていると、測定値には部品の真直度とは無関係な傾き分が上乗せされてしまいます。例えば100mm長のシャフトが0.3mm傾いていたとすると、真直度が実際にはゼロであっても、測定値は0.3mmと表示されます。これを真直度と判断するのは平行度の誤測定です。
傾きをキャンセルするためには、測定点のデータを用いて補正計算が必要です。Excelを使う場合、LINEST関数で最小二乗法による近似直線を求め、各点の実測値と近似値の差を算出します。その差の最大値と最小値の差が真直度の正しい値です。Excelがない環境では、測定点のうち両端の2点で y＝ax＋b を求め、傾き成分を手計算でキャンセルする簡易法も使えます。
ハイトゲージを使う場合も基本的な手順は同様ですが、測定子の当て方による誤差が発生しやすい欠点があります。測定圧が変わるだけで読み取り値が変化するため、キーエンスが指摘するように「ハイトゲージは三次元測定機に比べて精度が低く、結果が不安定になる恐れがある」点は常に意識しておくべきです。特に水平に設置できないワークにはハイトゲージは使用できません。
参考：ハイトゲージによる真直度測定の手順と測定圧の影響について図解で解説されています。
三次元測定機（CMM）は、接触式スタイラスを対象物にごく軽く当てるだけで多点測定が行えます。測定精度は一般的に0.001mm（1μm）程度であり、ダイヤルゲージとは精度が2桁異なります。傾きキャンセルや最小二乗法による評価は自動で演算されるため、現場での計算作業が不要です。これは大きなメリットです。
CMMによる円筒の真直度測定では、円筒面上に螺旋状または格子状に多点を取得し、演算で母線や軸心線の真直度を求めます。測定範囲が広い長尺ワークほど、測定点数を増やすことが重要で、点数が少ない場合は局所的な曲がりを見逃す可能性があります。例えば長さ500mm（A4用紙の短辺の約3.5倍）のシャフトであれば、軸方向に20点以上を取得するのが目安とされます。
真円度測定機は精度面でさらに優れており、測定精度は10〜100nm（ナノメートル）程度と、CMMの1桁以上高い水準です。特に円筒部品の「母線方向の真直度」を測定する際には、回転精度の影響を排除した純粋な形状評価ができるため、高精度が求められる場面では真円度測定機が第一選択になります。
どちらの機器を選ぶかは、要求精度・ワークサイズ・測定頻度の3点で判断するのが合理的です。量産工程の日常検査にはCMM、精密スピンドル軸や超精密シャフトの受入検査には真円度測定機、現場の即時確認にはダイヤルゲージと使い分けることで、コストと精度のバランスが取れます。
参考：三次元測定機と真円度測定機の精度比較と幾何公差の測定方法が詳しく解説されています。
幾何公差を高精度に測定するなら真円度測定機。三次元測定機と比較 | MONO塾
φあり真直度の測定で、Vブロック支持でワークを回転させるやり方は使えません。これが現場で最もやってしまいがちなミスです。理由は「回転中心が変わるから」です。Vブロックはワーク外径の2点で支持するため、外径に真円度のばらつきがあると、1回転ごとに回転中心の位置がわずかにズレます。この状態で振れを測定しても、形状誤差と位置誤差が混在した値が得られてしまい、純粋な真直度にはなりません。
正しいφあり真直度の測定手順は以下のとおりです。ワークを「両センタ」で支持することが大前提です。両センタとはワークの両端面に設けたセンタ穴に対してセンタ軸を当て、常に同じ回転中心を維持する方法です。これにより回転中心が変化しないため、各断面の振れを正確に評価できます。
測定の実際の手順は次のように進めます。まずワークを両センタで支持し、軸方向の任意断面にダイヤルゲージを当てます。1回転させたときの最大値と最小値の差（振れ）を記録し、その1/2の値を求めます。次に測定位置を軸方向にずらしながらこれを繰り返します。最後に、すべての断面で求めた「振れ÷2」の値の最大値と最小値の差が、φあり真直度の測定値になります。
測定間隔を粗く取りすぎると、局所的な「ふくらみ」「くびれ」を見逃します。例えば長さ200mmのシャフト（定規2本分の長さ）を10箇所測定するのと5箇所測定するのでは、5箇所では中央付近の曲がりを検出できない可能性があります。少し面倒でも測定点を多く取る習慣が、後工程でのクレームを防ぐうえで重要です。
参考：φあり・φなしの真直度測定の違いと実際の測定手順が図解で詳しく解説されています。
真直度の定義、図面の表記、測定方法について解説 | taikick2020
真直度不良の原因はおおよそ4つに分類されます。加工機械の精度劣化、工具の摩耗、ワーク固定方法の不備、そして熱変形です。これらは単独で発生することもあれば、複合的に絡み合うこともあります。重要なのは、不良が出てから対処するのではなく、発生前に予兆を察知する仕組みを持つことです。
なかでも見落とされがちなのが、熱変形の影響です。金属の熱膨張係数は材料によって大きく異なり、アルミニウムは約23×10⁻⁶/℃、鉄系は約12×10⁻⁶/℃です。たとえば長さ500mmのアルミシャフトが加工熱で10℃上昇した場合、軸方向に約0.115mm（=500×23×10⁻⁶×10）の熱伸びが生じます。公差が0.05mmオーダーの部品であれば、これだけで規格外になります。
工具摩耗による影響も見逃せません。長尺材の加工では、入り口側と出口側で切削抵抗が変化するため、工具摩耗が進むにつれて真直度が段階的に悪化します。工具交換のタイミングを「折れてから」ではなく「摩耗量の基準値で管理する」ようにするだけで、真直度不良の発生頻度を大幅に抑えられます。工具交換基準の設定が予防の核心です。
不良が発生した後の修正では、研削加工や手作業による修正が一般的です。ただし修正は材料除去を伴うため、寸法公差や他の幾何公差に影響が及ぶ可能性があります。薄肉円筒部品では修正加工そのものが変形を誘発するリスクもあるため、まず加工条件や機械精度の改善で根本原因を取り除くことを優先してください。修正加工は最終手段です。
参考：真直度不良の原因分析と現場での改善対応策について体系的にまとめられています。
真直度の意味と測定方法｜図面記号から現場対応まで | PROTRUDE
