クリープ強さ と 金属加工 の 高温変形 メカニズム

クリープ強さ と 金属加工

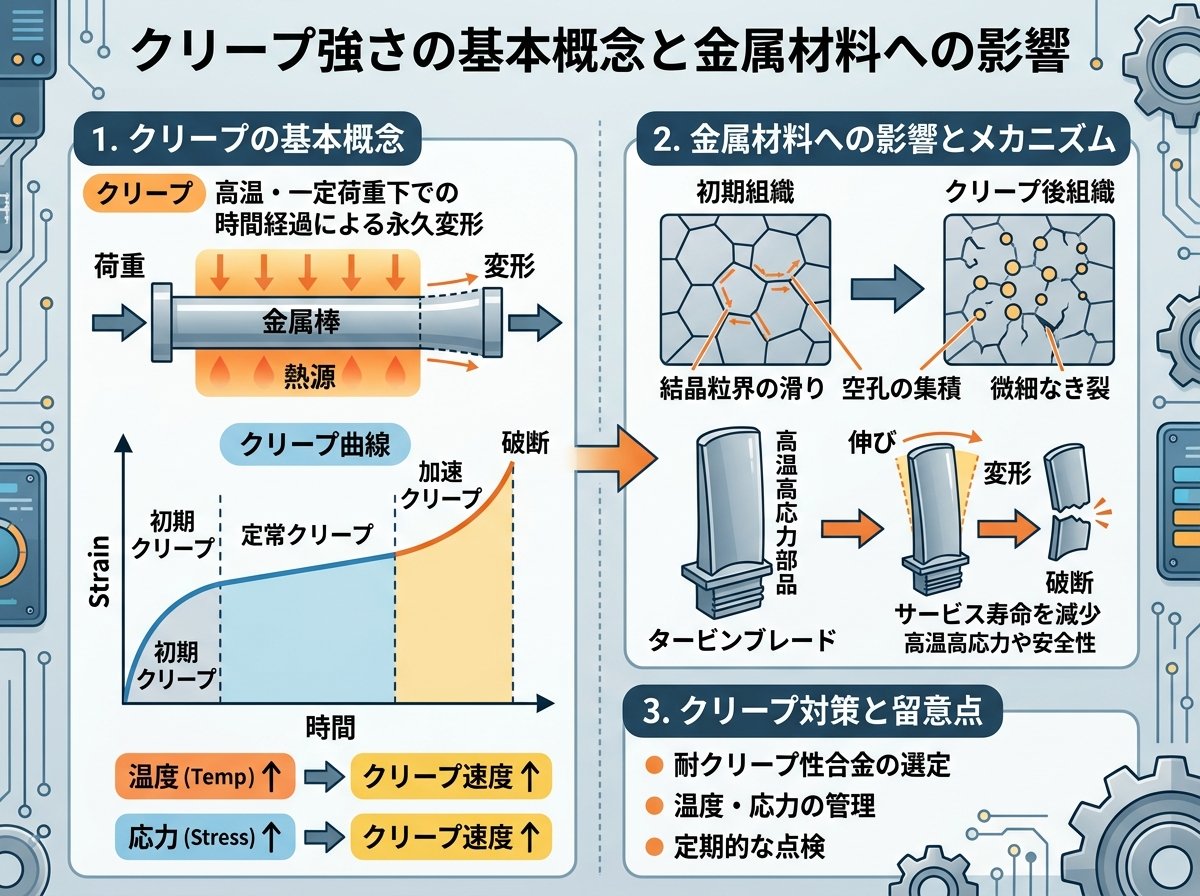

クリープ強さ の 基本概念 と 金属材料 への 影響

クリープ強さとは、一定の温度条件下において、規定したクリープ速度（変形率）を生じさせる応力のことを指します。一般的には1000時間（約42日間）で1%、0.1%、あるいは0.01%のひずみを生じる応力値として定義されています。この特性は特に高温環境で使用される金属材料において極めて重要な指標となります。



クリープ現象自体は、英語で「Creep（忍び寄る、こっそり近づく）」という意味を持ち、その名の通り、材料がゆっくりと時間をかけて変形していく様子を表しています。金属材料が一定の応力を受け続けると、たとえその応力が降伏強度よりも低い場合でも、長時間経過すると変形が進行し、最終的には破壊に至ることがあります。



クリープによる変形は主に以下の3つの段階に分けられます。

1. 第1次クリープ（遷移クリープ）：初期段階で、急速にひずみが生じた後、徐々にひずみ速度が減少する時期。これは応力を加えると初めに移動しやすい転位が動き、次第に動きやすい転位の数が減少していく「枯渇現象」と、変形によって転位密度が増して互いに絡み合って動けなくなる「加工硬化」の合成効果によるものです。
2. 第2次クリープ（定常クリープ）：ひずみ速度がほぼ一定となる時期。この段階では、加工硬化と回復（軟化）の速度がバランスして、変形が一定速度で進行します。
3. 第3次クリープ（加速クリープ）：急激にひずみが進行し、最終的に破断に至る時期。この段階では内部に微小なボイドやクラックが発生・成長し、断面積が実質的に減少することでさらに応力が増加し、変形が加速します。

クリープ強さは、材料が高温環境下で長期間使用される場合の信頼性を評価する上で非常に重要です。特に発電所、化学プラント、航空機エンジンなど、高温環境で長期間安定して機能することが求められる設備の部品設計において、クリープ強さの理解は不可欠です。



金属 の クリープ現象 と 温度 の 関係性

クリープ現象と温度には密接な関係があります。金属材料のクリープ感受性は、その使用温度と融点の比率によって大きく左右されます。一般的な指標として、絶対温度での金属の融点（TM）に対する使用温度（T）の比率（T/TM）が0.3以上になるとクリープが発生し始め、0.5以上になると顕著になると言われています。



この関係を具体的な金属で見てみましょう。































金属	融点（℃）	クリープが顕著になる温度（T/TM ≈ 0.5）
鉄（Fe）	1536℃	約631.5℃ [(1536+273)/2 = 904.5K][3]
アルミニウム（Al）	660℃	約193.5℃ [(660+273)/2 = 466.5K][3]

この表からわかるように、アルミニウムは鉄に比べて融点が低いため、比較的低い温度（約200℃前後）からクリープの影響を受けやすくなります。実際には、アルミニウムは100℃を超えるあたりから目立ったクリープ影響が見られることがあります。これは、産業機器や自動車エンジン周りのアルミ部品設計において重要な考慮事項となります。



温度が上昇するにつれて、金属内部の原子の熱振動が活発になり、原子の拡散や転位の移動がより容易になります。これにより、一定の応力下での材料の変形速度（クリープ速度）は温度の上昇とともに指数関数的に増加します。



半田のような低融点金属の場合は特に注意が必要です。半田にとっては室温ですら高温領域となるため、常温環境下でもクリープ現象が発生します。これは電子機器の長期信頼性に大きな影響を与える要因となります。



また、同一温度であっても応力が大きくなれば当然ながらクリープの進行は速くなります。このため、高温で使用される部品の設計においては、温度と応力の両方を考慮したクリープ強さの評価が必要不可欠です。



クリープ試験 の 種類 と 金属加工 における 重要性

クリープ特性を評価するために、様々なクリープ試験が実施されています。これらの試験は、高温環境で使用される金属部品の信頼性を確保するために不可欠なプロセスです。主要なクリープ試験には以下のようなものがあります。

1. 引張クリープ試験

   最も一般的なクリープ試験の方法で、一定の温度と応力条件下で試験片に引張荷重をかけ、時間経過に伴うひずみ（伸び）を測定します。試験のほとんどは単軸方向（一方向）からの引張荷重を用いますが、より複雑な応力状態を評価するために二軸や三軸方向からの引張試験も存在します。



2. 圧縮クリープ試験

   試験片に圧縮荷重を加えてクリープ挙動を評価する試験です。一般的には引張試験機に圧縮荷重用の治具を取り付けて実施されます。金属材料だけでなく、コンクリートなどの建築材料のクリープ特性評価にも用いられ、日本ではJIS A 1157に試験方法が規定されています。



3. クリープ破断試験

   クリープラプチャー試験やストレスラプチャー試験とも呼ばれ、一定の温度と応力条件下で試験片が破断するまでの時間、破断伸び、破断絞りなどを測定します。得られたデータからクリープ破断線図（応力-クリープ破断時間線図）が作成され、材料の長期寿命予測に活用されます。金属材料のクリープ破断試験方法はJIS Z 2271「金属材料のクリープ及びクリープ破断試験方法」に規定されています。



これらの試験を通じて得られるクリープデータは、金属加工における以下のような重要な判断に活用されます。

• 材料選定：使用環境（温度・荷重条件）に適した耐クリープ性を持つ材料を選定する際の基準
• 部品設計：クリープによる変形や破壊を考慮した安全係数や寿命設計
• 加工条件の最適化：熱処理や加工硬化などの条件を決定する際の参考データ
• 品質保証：製品が所定の温度・応力条件下で要求寿命を満たすことの保証

クリープ試験の結果から得られるクリープ曲線は、以下の情報を提供します。

• ε0：瞬間ひずみ
• ε1：遷移クリープ終了までのひずみ
• ε2：加速クリープ開始までのひずみ

特に発電所のタービン部品や航空機エンジンの高温部品など、高温環境で長期間使用される重要部品の設計・製造においては、クリープ試験データに基づいた厳密な品質管理が行われています。



クリープ試験法の詳細と最新の試験技術についての論文

耐クリープ性 を 高める 金属加工 の テクニック

金属材料の耐クリープ性を向上させるためには、材料自体の選定だけでなく、様々な金属加工技術が重要な役割を果たします。以下に、耐クリープ性を高めるための主要な加工テクニックを紹介します。

1. 熱処理による組織制御

熱処理は耐クリープ性向上において最も基本的かつ効果的な方法の一つです。



• 固溶化処理と時効硬化：アルミニウム合金や特殊鋼などでは、適切な固溶化処理と時効処理の組み合わせにより、高温での安定した析出物を形成させ、転位の移動を抑制することができます。
• 焼入れ・焼戻し処理：鋼材に対して最適な焼入れと焼戻し条件を選択することで、高温安定性に優れた炭化物の析出を促進し、耐クリープ性を向上させることができます。
• ノルマライジング（焼準）：鋼の結晶粒度を調整し、均一な組織を得るための熱処理です。適切な結晶粒サイズは高温での粒界すべりを抑制し、クリープ抵抗を高めます。

2. 機械的加工と冷間加工

• 冷間加工と部分焼鈍：冷間加工により導入された転位は適度な焼鈍を行うことで、安定な下部組織（セル構造）を形成し、高温での組織安定性を向上させることができます。
• ショットピーニング：表面に圧縮残留応力を付与することで、クリープき裂の発生と進展を抑制することができます。特に高温環境下での疲労とクリープの複合現象（クリープ疲労）対策に有効です。

3. 材料選定と合金設計

プラスチックの場合、熱可塑性樹脂よりもベークライトやエポキシガラスなどの熱硬化性樹脂の方が耐クリープ性に優れています。金属においても、特定の元素を添加することで耐クリープ性を向上させることができます。

• 固溶強化元素の添加：Mo、Wなどの大きな原子半径を持つ元素を添加することで、結晶格子の歪みを生じさせ、転位の移動を抑制します。
• 析出強化：Ni基超合金におけるγ'相（Ni3Al）のように、高温でも安定な析出物を形成する元素を添加し、転位の移動を物理的に妨げます。

4. 表面処理・コーティング

• 拡散コーティング：アルミナイジングやクロマイジングなどの表面拡散処理により、高温酸化に強い保護皮膜を形成し、高温環境での材料劣化を防止します。
• サーマルバリアコーティング（TBC）：ジェットエンジンのタービンブレードなどに適用される技術で、セラミックス層による断熱効果で金属基材の温度上昇を抑制し、クリープの進行を遅らせます。

5. 結晶方位制御

• 一方向凝固：タービンブレードなどの製造に用いられる技術で、結晶粒界を荷重方向に平行に配列させることで、高温クリープ特性を大幅に向上させることができます。
• 単結晶化：結晶粒界を完全に排除した単結晶構造とすることで、粒界すべりによるクリープ変形を根本的に防止する最も効果的な方法の一つです。

これらの加工技術は単独ではなく、複数の手法を組み合わせて適用されることが多く、材料の使用環境や要求特性に応じた最適なプロセス設計が重要です。特に高温・長時間使用される部品では、クリープによる変形が致命的な故障につながる可能性があるため、適切な加工技術の選択が製品の信頼性を左右します。



高温材料の耐クリープ設計に関する最新の研究成果

クリープ強さ を 考慮 した 製品設計 の 将来展望

製造業のグローバル競争が激化し、エネルギー効率向上や環境負荷低減の要求が高まる中、クリープ強さを考慮した製品設計はますます重要性を増しています。ここでは、今後の製品設計における耐クリープ性の考え方と将来展望について考察します。



データ駆動型の材料開発と寿命予測

従来のクリープ試験は、数千時間から数万時間にわたる長期試験が必要でしたが、近年はAIやマテリアルズインフォマティクスを活用した新たなアプローチが進んでいます。



• 短時間データからの長期予測：機械学習アルゴリズムを用いて短時間クリープデータから長期クリープ挙動を高精度に予測する技術が発展しています。これにより、材料開発のリードタイムと開発コストの大幅な削減が期待されています。
• デジタルツイン技術：実機の運転データと材料劣化モデルを組み合わせたデジタルツインにより、部品単位でのクリープ寿命消費率をリアルタイムで監視する技術が発展しています。これは特に発電設備や航空機エンジンの保守管理において革新をもたらしています。

マルチマテリアル化と接合技術

単一材料ですべての要求特性を満たすことが難しくなるにつれ、異種材料の適材適所での活用が進んでいます。



• 傾斜機能材料（FGM）：部位によって組成や組織を連続的に変化させることで、高温部と低温部で最適な特性を発揮する部品設計が可能になっています。
• 先進接合技術：摩擦攪拌接合（FSW）や拡散接合など、従来の溶接では難しかった異種材料の高強度接合が可能になり、クリープ強度と軽量化を両立した複合構造が実現しています。

超耐熱合金と先進製造技術

エネルギー変換効率の向上には作動温度の上昇が不可欠であり、より高温に耐えうる材料とその加工技術の開発が活発に行われています。



• 新世代超合金：従来のNi基超合金の限界を超える、Ru, Ir, Rhなどの白金族元素を活用した新世代超耐熱合金の開発が進んでいます。これらは1100℃を超える極限環境でも安定したクリープ特性を示します。
• 積層造形技術（AM）：3Dプリンティング技術の進化により、従来の製造法では不可能だった複雑冷却構造や傾斜組成構造の実現が可能になり、高温部品の設計自由度が大幅に向上しています。

クリープ現象の理解と新たな応用

クリープ現象は一般的には望ましくない現象として捉えられていますが、その性質を積極的に活用する新たな応用も研究されています。

• クリープ成形技術：超塑性現象とクリープメカニズムを利用した複雑形状部品の成形技術が開発されています。特に航空宇宙分野での複雑な構造部品製造に応用されています。
• 自己修復材料：高温でのクリープ変形を利用して微小き裂を自己修復する特殊合金の開発が進んでいます。これにより、高温機器の長寿命化と保守コスト削減が期待されています。

持続可能性と資源制約への対応
