クリープ速度の求め方と計算・寿命予測への活用

降伏応力以下の負荷でも、1000時間後にひずみ1%の破壊が起きるとしたら設計を見直せますか?


📌 この記事の3つのポイント
🔬
クリープ速度とは何か

クリープ曲線の第II期(定常クリープ域)における傾きが「定常クリープ速度(最小クリープ速度)」。高温・高応力下で時間とともに進むひずみの基準値です。

📐
計算式の求め方

ノートン則(べき乗則)とアレニウス型の温度項を組み合わせた構成式でクリープ速度を算出。試験データから定数A・nを導出するのが実務の基本手順です。

⏱️
寿命予測への活用

ラーソン・ミラーパラメータやMonkman-Grant則を使えば、短時間試験データから10万時間規模の長期寿命を外挿して推定することが可能です。

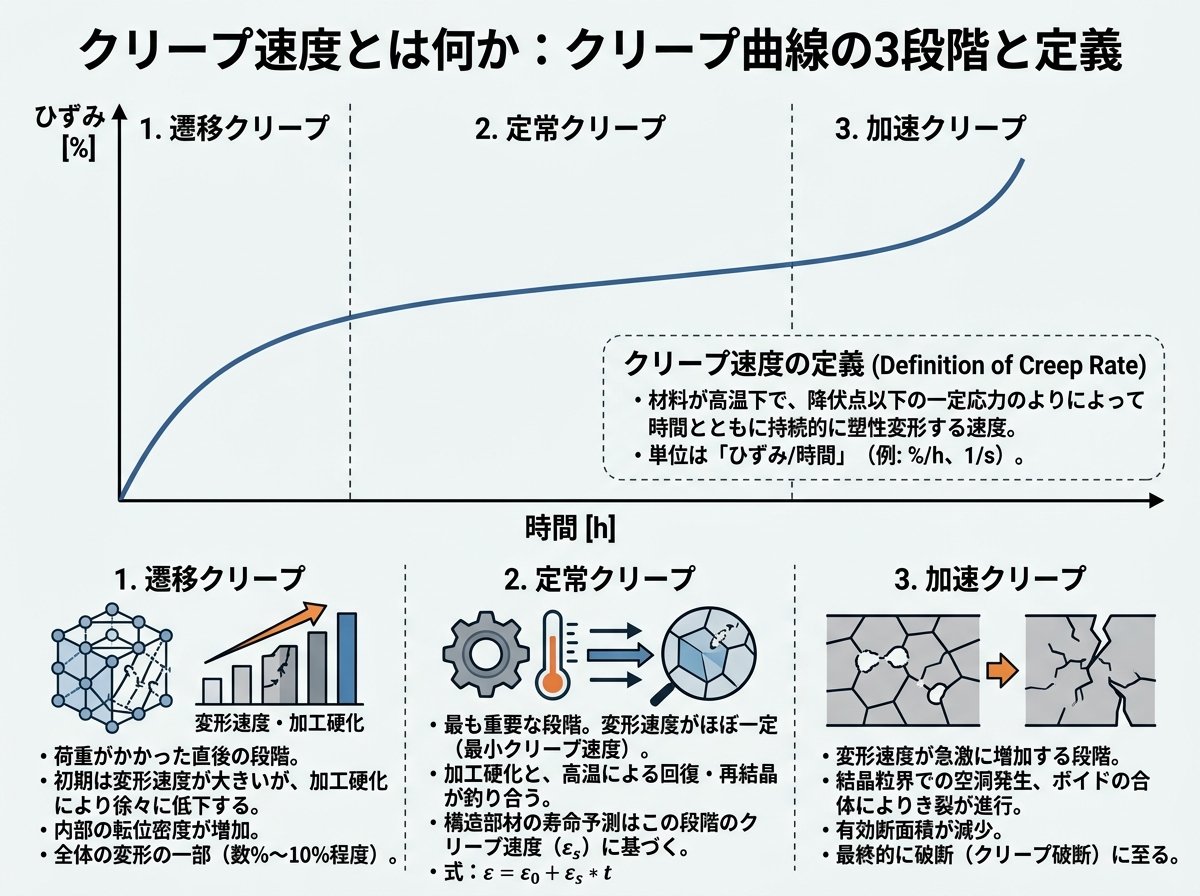

クリープ速度とは何か:クリープ曲線の3段階と定義

クリープとは、一定の温度と応力がかかり続けた状態で、時間の経過とともに材料のひずみが増加し続ける現象のことです。特に金属材料では、絶対温度(K)で表した融点の約0.3〜0.4倍以上の高温域でこの現象が顕著になります。鉄鋼材料であればおよそ600℃以上が目安で、Ni基超合金では1000℃を超える環境でも使用されます。


「クリープ速度」とは、このひずみの進み方の速さを指す言葉です。具体的には、横軸に時間・縦軸にひずみをとった「クリープ曲線」の傾きがひずみ速度(クリープ速度)に相当します。


クリープ曲線は一般に、以下の3段階に分けられます。


段階 名称 特徴
第Ⅰ期 遷移クリープ(一次クリープ) ひずみ速度が時間とともに急減少。加工硬化が支配的。
第Ⅱ期 定常クリープ(二次クリープ) ひずみ速度がほぼ一定。加工硬化と熱回復がバランス。
第Ⅲ期 加速クリープ(三次クリープ) ひずみ速度が急増し、最終的に破断へ至る。


この中で設計上最も重要なのが第Ⅱ期の定常クリープ速度(最小クリープ速度)です。この値がクリープ変形を特徴づける代表値として広く使われています。


なぜ「最小」クリープ速度と呼ぶかというと、第Ⅱ期でひずみ速度が一定(最も小さい値で安定)になるためです。この最小値こそが材料固有の高温変形特性を反映しており、FEMによるクリープ解析にも不可欠なパラメータとなります。


意外な点として、クリープは「降伏応力を超えた状態でなければ起きない」と思われがちですが、実際には降伏応力よりも低い応力下でも発生します。弾性限度以内の小さな応力であっても、高温環境が続けば最終的に破壊に至ることがあります。これが見落とされると、設計上の安全率が無効化される危険性があります。


金属のクリープ現象とそのメカニズム(東京製綱フィブレックス/TOKKIN 技術コラム)
クリープ曲線の3段階と定常クリープ速度の定義が、図版つきでわかりやすく解説されています。


クリープ速度の計算式:ノートン則とアレニウス型構成式の求め方

定常クリープ速度を定量的に表す最も基本的な式が、ノートン則(べき乗則クリープ)です。


$$\dot{\varepsilon}_{s} = A \cdot \sigma^{n}$$


ここで、$$\dot{\varepsilon}_{s}$$ は定常クリープ速度(ひずみ速度:1/s または %/hr)、$$\sigma$$ は応力(MPa)、$$A$$ は材料定数、$$n$$ はクリープ指数(応力指数)です。金属材料ではクリープ指数 $$n$$ の値は通常3以上となり、合金の種類によって異なります。


温度依存性が重要な場合は、アレニウス型の熱活性化項を加えた拡張ノートン則(Norton-Arrhenius式)が使われます。


$$\dot{\varepsilon}_{s} = A \cdot \sigma^{n} \cdot \exp\left(-\frac{Q}{RT}\right)$$


- $$Q$$ :クリープの活性化エネルギー(J/mol)
- $$R$$ :気体定数(8.314 J/(mol·K))
- $$T$$ :絶対温度(K)


これが基本です。


実務で定数 $$A$$・$$n$$ を求める手順は以下の通りです。


  • 同一材料・同一温度で、応力を変えた複数のクリープ試験を実施し、各条件での定常クリープ速度を測定する。
  • 横軸に応力 $$\sigma$$、縦軸に定常クリープ速度 $$\dot{\varepsilon}_{s}$$ を両対数(log-log)でプロットする。
  • プロットが直線関係を示した場合、その傾きが $$n$$、切片から $$A$$ が求まる。
  • 複数温度のデータがある場合は、アレニウスプロットで活性化エネルギー $$Q$$ を算出する。


たとえば、鉄鋼の代表例である低合金鋼(2.25Cr-1Mo鋼)の未使用材では、研究によると定常クリープ速度の構成方程式中の $$n$$ 値が約5〜6程度の範囲で報告されています。応力を2倍にすれば、クリープ速度は理論上 $$2^{5}=32$$ 倍になる計算です。これは使えそうです。


注意点として、温度を高く設定した加速試験で短時間データを取得し、低温・長時間側に外挿する場合は、変形機構そのものが変わる可能性があります。べき数 $$n$$ が変化する「クリープ機構遷移」が起きると、単純な外挿が大きな誤差を生む危険があります。


金属のクリープ(ハードロック工業・ねじ締結技術ナビ)
クリープ変形機構の分類とノートン則、定常クリープ速度の実測データ整理方法が詳しく解説されています。


クリープ速度からの寿命予測:ラーソン・ミラーパラメータの求め方

実際の設計現場でクリープ速度・破断時間を実用的に扱うには、限られた短時間試験データから長期寿命を外挿する必要があります。その代表的な手法がラーソン・ミラー(Larson-Miller)法です。


ラーソン・ミラーパラメータ(LMP)は次式で定義されます。


$$P = T\left(C + \log t_{r}\right)$$


- $$T$$ :絶対温度(K)
- $$t_{r}$$ :クリープ破断時間(hr)
- $$C$$ :材料依存の定数(多くの鉄鋼材料でC ≒ 20)


つまり、温度と時間の積として「劣化の蓄積量」を1つの指標にまとめるイメージです。


設計フローは以下の順で進めます。


  • ①複数の温度・応力条件でクリープ破断試験を実施し、各条件でのLMPを計算する。
  • ②縦軸に応力(σ)、横軸にLMPをとり、データが一本の曲線(主破断曲線)に収まるようCを最適化する。
  • ③設計目標の破断時間(例:10万時間 = 約11.4年)と実機温度をLMP式に代入して目標LMP値を算出する。
  • ④目標LMPに対応する応力を主破断曲線から読み取り、安全率を設定して設計応力を決定する。


たとえば、発電プラントで使われる炭素鋼と SUS304(オーステナイトステンレス)を比べると、SUS304は炭素鋼に比べてLMP曲線が右上方に位置し、クリープ強度が大幅に優れていることがわかります。同じ温度・応力条件で炭素鋼の寿命を1とすると、SUS304では数倍〜十数倍の寿命が期待できる場合があります。材料選定の段階でこの差を把握しておくことが重要です。


一方、注意が必要なのはLMP法の外挿精度です。短時間データからの外挿では、長時間側に向かうほど誤差が蓄積します。特に高Crフェライト系耐熱鋼など、変形機構が長時間で変化する材料では、従来のTTP法が過大評価を生むことが指摘されています。LMP法は便利な反面、限界も認識すべきです。


LMPを含む時間-温度パラメータ法の適用事例と外挿精度の問題点が学術的に論じられています。


クリープ速度と寿命の関係:Monkman-Grant則の活用

実際の設計・保全現場でクリープ速度から破断時間(クリープ寿命)を直接推定する方法として、Monkman-Grant則は見逃せません。これが条件です。


Monkman-Grant則は、「定常(最小)クリープ速度 $$\dot{\varepsilon}_{m}$$ と破断時間 $$t_{r}$$ を両対数でプロットすると、両者の間に直線関係が成立する」という経験則です。


$$\dot{\varepsilon}_{m}^{\beta} \cdot t_{r} = C_{MG}$$


ここで $$\beta$$ と $$C_{MG}$$ は材料固有の定数です。式の意味をシンプルに言えば、「クリープ速度が速い(大きい)ほど、材料はより短時間で破断する」という反比例の関係です。


この法則の実用的な使い方は次の通りです。


  • クリープ試験でクリープ曲線(ひずみ-時間曲線)を取得し、第Ⅱ期の傾きから最小クリープ速度を読み取る。
  • 同一材料のMonkman-Grant線図(既存データベース)に最小クリープ速度の値をプロットする。
  • 線図との交点から、およそのクリープ破断時間(残余寿命)を推定する。


特に稼働中のプラント配管などで「現在のクリープ速度」を小片試験(ミニチュアクリープ試験)で計測し、そのデータからMonkman-Grant則を使って残余寿命を推定する手法が、近年大きく注目を集めています。従来の標準試験片では配管から大きなサンプルを切り出す必要があり、長期間のプラント停止と補修コストが発生していました。ミニチュア試験技術の進歩がこのコストを大幅に削減しています。


意外なことに、稼働から数万時間が経過した設備の配管材では、未使用材に比べて最小クリープ速度が変化している事例が多数報告されています。これを見逃したまま「設計当初のクリープ速度データ」で寿命を見積もると、実際の寿命を過大評価するリスクがあります。定期的な余寿命評価が必要です。


2.25Cr-1Mo-V鋼溶接金属のクリープ破断寿命予測(コベルコ溶接テクノ株式会社)
Monkman-Grant則を溶接金属に適用した実例と、最小クリープ速度から破断時間を求めるプロセスが詳述されています。


クリープ速度の求め方を現場で活かす:独自視点・材料選定とデータ管理の落とし穴

クリープ速度の求め方を学んでも、現場での「データの使い方」を誤ると設計の信頼性は担保されません。ここでは、計算式や試験手法の習得と同じくらい重要な、実務レベルの視点を整理します。


落とし穴①:試験温度と実機温度のズレ


加速試験では試験時間を短縮するために、実機よりも高い温度で試験を行います。ところが、温度が変わるとクリープ変形の主要メカニズムが転位クリープから拡散クリープへ移行することがあります。この遷移が起きると、ノートン則の $$n$$ 値や活性化エネルギー $$Q$$ が変化し、外挿値が実際より大きく(または小さく)ズレます。データを流用する際は、試験温度の範囲を必ず確認するべきです。


落とし穴②:応力の多軸性


クリープ速度の計算式は基本的に単軸応力を想定しています。しかし実機の配管や圧力容器では、内圧・熱応力・残留応力が複合した多軸応力状態になっています。多軸クリープでは、見かけの応力が降伏応力を下回っていても、三軸方向の応力テンソルの組合せによって実際のクリープ速度が単軸より大幅に増大する場合があります。単軸試験データだけに頼ることには限界があります。


落とし穴③:溶接部のクリープ速度は母材と異なる


溶接部(溶接金属・熱影響部)は母材と組織が異なるため、クリープ速度も異なります。溶接金属のクリープ速度は母材よりも速い(弱い)場合があり、特に異材溶接継手では界面部でのひずみ集中によりクリープ破断が早期に発生した事例も報告されています。設計では母材のデータだけでなく、溶接継手のクリープ試験データを別途取得することが不可欠です。


この3点に注意すれば大丈夫です。


クリープ速度のデータを長期にわたって管理・活用するには、NIMS(物質・材料研究機構)が公開している材料クリープデータシートも有用です。NIIMSのクリープデータベースには、多様な耐熱鋼・耐熱合金の長期試験データが収録されており、自社試験データとの比較検証に役立ちます。世界最長41年(約35万6,000時間)のギネス記録を持つ試験データも、このデータベースに含まれています。


試験コストという観点でも、1本のクリープ破断試験が数千〜数万時間規模になることを考えると、試験データのデジタル管理と過去データの有効活用は、金属加工・設備保全の現場で非常に大きな時間とコストの節約につながります。データシートを活用するだけで、実験コストを大幅に抑えながら設計精度を上げる方法を検討する価値は十分あります。


クリープ試験の種類・JIS規格・試験機の詳細(株式会社神戸工業試験場)
JIS Z 2271 準拠のクリープ試験の受託体制と、ノートン則・Monkman-Grant則を現場適用するための実践的な情報が掲載されています。
