旋盤加工と切削加工の基本的な違いから、それぞれの特徴、適した材料、使用する工具まで徹底解説。金属加工業界での選択肢として、どちらの加工方法が自社の製品に適しているのでしょうか？
加工硬化係数（n値）と金属加工の塑性変形メカニズム
金属加工において重要な指標である加工硬化係数（n値）について、その定義から実際の応用例まで詳しく解説します。n値がどのように金属の塑性加工性に影響するのか、あなたの製造プロセスに活かせるでしょうか？

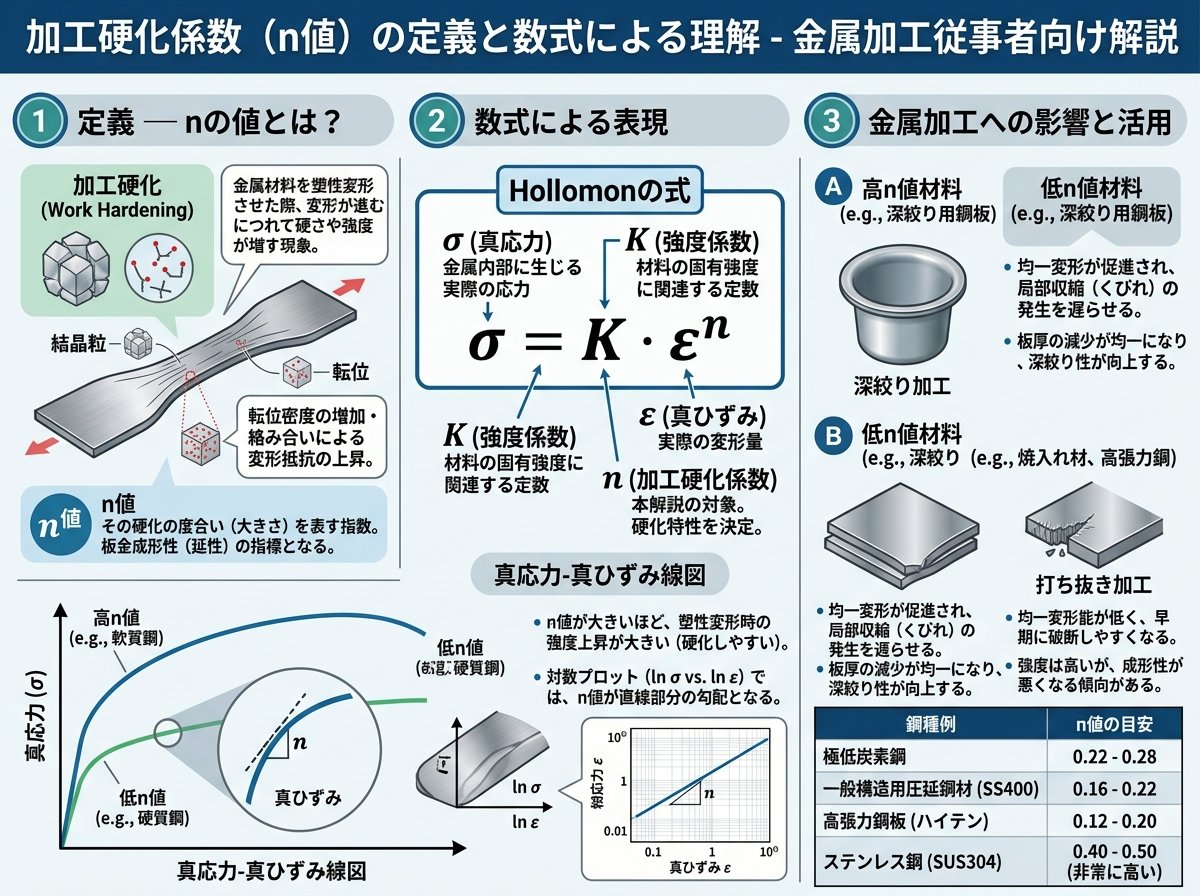

加工硬化係数（n値）とは、金属材料が塑性変形する際に硬くなる現象（加工硬化）の程度を表す重要な指標です。金属加工の現場では、この値を理解することで材料の挙動を予測し、適切な加工方法を選択することができます。
加工硬化係数は、応力（σ）とひずみ（ε）の関係を表す次の式で定義されます。
σ = C×εn
この式において。
n値は、対数グラフにプロットした応力-ひずみ曲線の傾きとして求められます。この値は、降伏点以降の塑性域における材料の挙動を表現しており、n値が大きいほど加工硬化が顕著に現れることを示します。実際の測定では、相当ひずみ増分0.025ごとの区間で直線近似し、その傾きを「瞬間n値（n'値）」として評価することもあります。
加工硬化係数は、材料の塑性加工能の指標として現場での利用実績が高く、成形解析におけるひずみや応力分布だけでなく、しわや割れなどの成形不良の予測精度にも影響する重要な因子です。

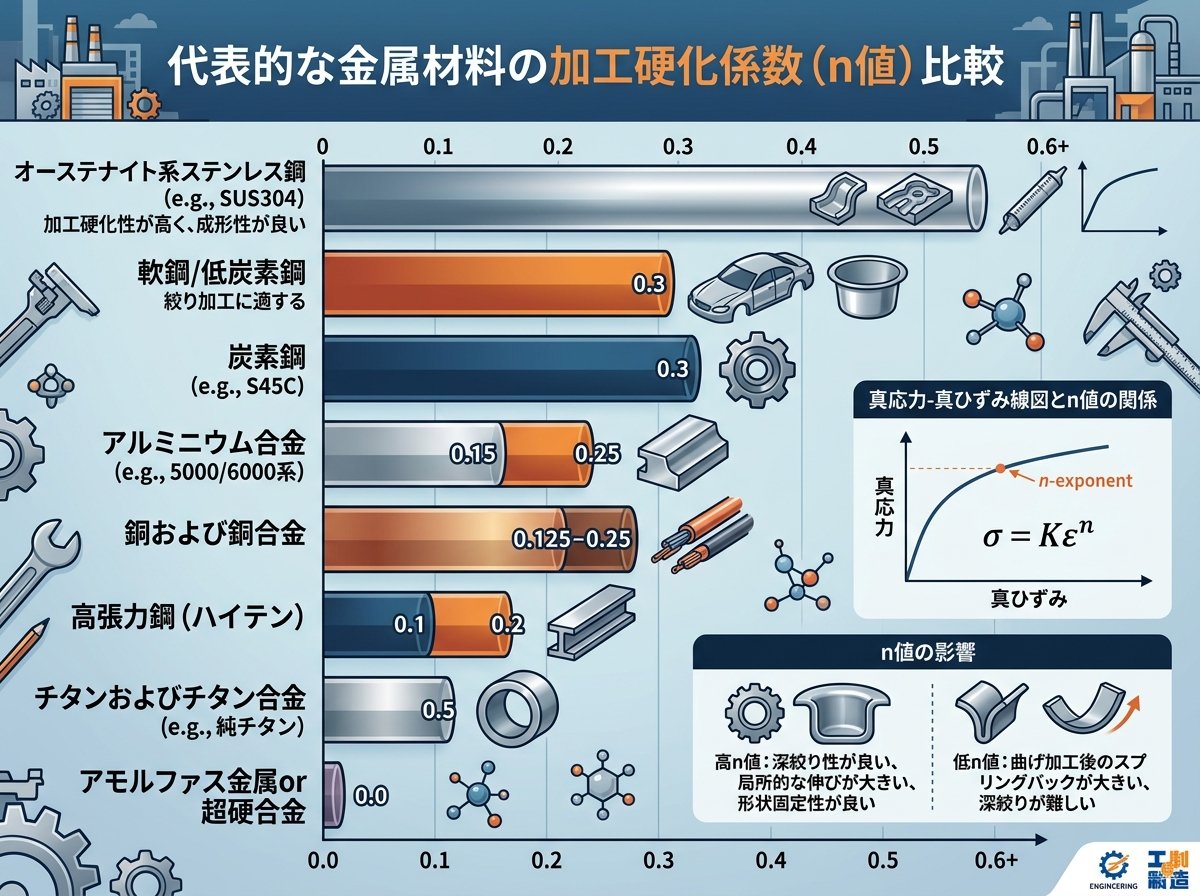

金属材料によって加工硬化のしやすさは大きく異なります。以下の表は、代表的な金属材料のn値を比較したものです。
| 材料 | n値 | 加工硬化特性 |
|---|---|---|
| 軟鋼 | 0.21 | 中程度 |
| SUS304（オーステナイト系） | 0.42 | 非常に硬化しやすい |
| 銅 | 0.50 | 非常に硬化しやすい |
| 黄銅 | 0.55 | 非常に硬化しやすい |
| アルミ合金 | 0.26 | 中程度 |
| チタン | 0.14 | 硬化しにくい |
上記の表からわかるように、SUS304などのオーステナイト系ステンレス、銅、黄銅は加工硬化しやすい材料です。一方、チタンやフェライト系ステンレスSUS430は比較的加工硬化しにくい傾向があります。
材料名に「1/2H」や「H24」の表記があるものは、既に加工硬化が施された材料を指します。これらの材料は、既に一定の加工硬化が発生しているため、追加の加工による硬化の程度は小さくなります。一方、「0」や「0材」の表記は、完全焼なまし処理を行い、加工硬化の影響がリセットされた状態の材料を示しています。
材料選定の際には、n値を考慮することで、加工方法や工程設計に適した材料を選ぶことが可能になります。例えば、複雑な形状の深絞り加工を行う場合は、加工硬化しやすい（n値が大きい）材料を選択することで、局部的な変形を抑制し、破断を防止できる可能性があります。
加工硬化係数（n値）は、特に絞り加工における材料の挙動に大きな影響を与えます。絞り加工では、材料が金型に沿って流れる際に、さまざまな箇所で引張りや圧縮などの応力が発生します。

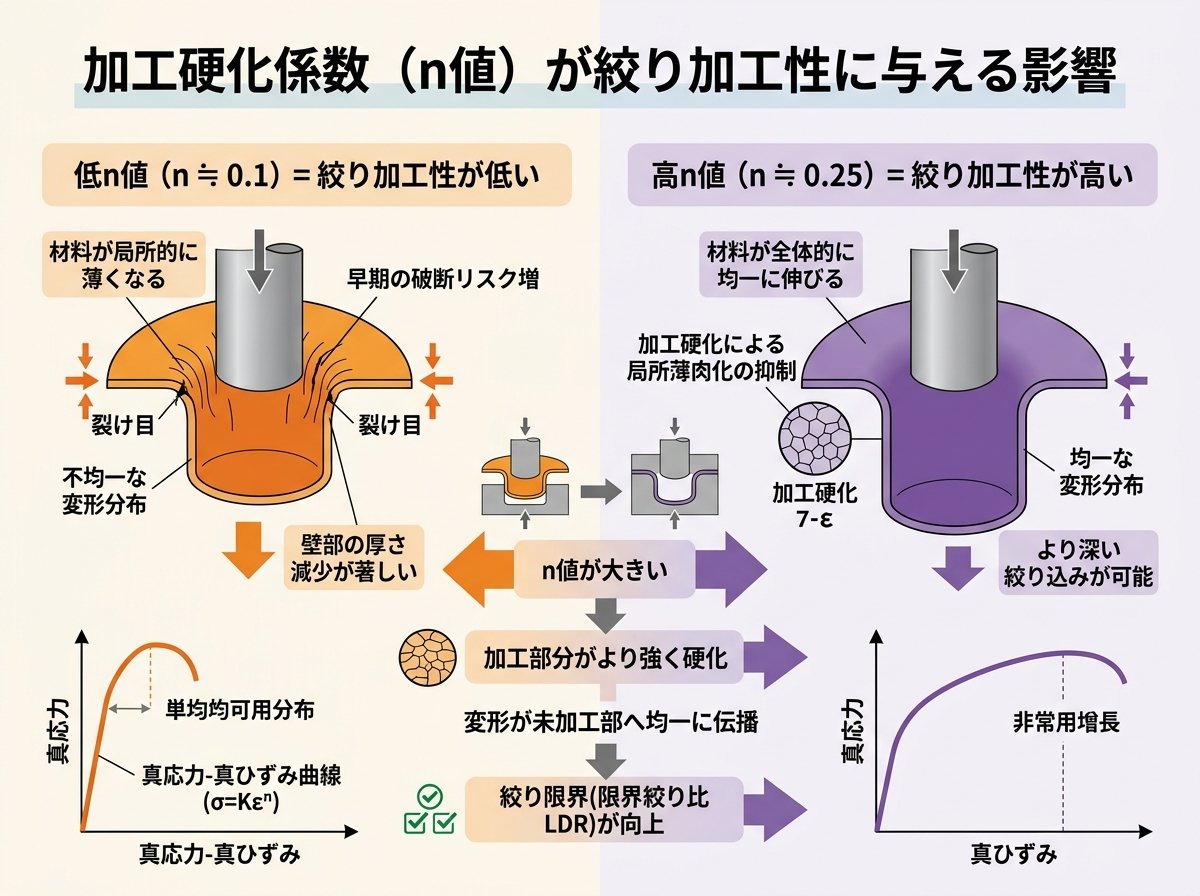

n値が絞り加工性に与える影響は以下のとおりです。
例えば、SUS304のようにn値が高い材料では、絞り加工中に材料が硬化するため、局部的な変形が抑制され、均一な変形が促進されます。これにより、複雑な形状や深い絞り加工にも対応できる特性を持っています。
実際の絞り加工では、材料の選定だけでなく、金型設計や潤滑条件などを総合的に考慮する必要がありますが、n値は材料選択の重要な指標となります。特に、n値が大きいほど張出し成形に対して有利であるとされています。

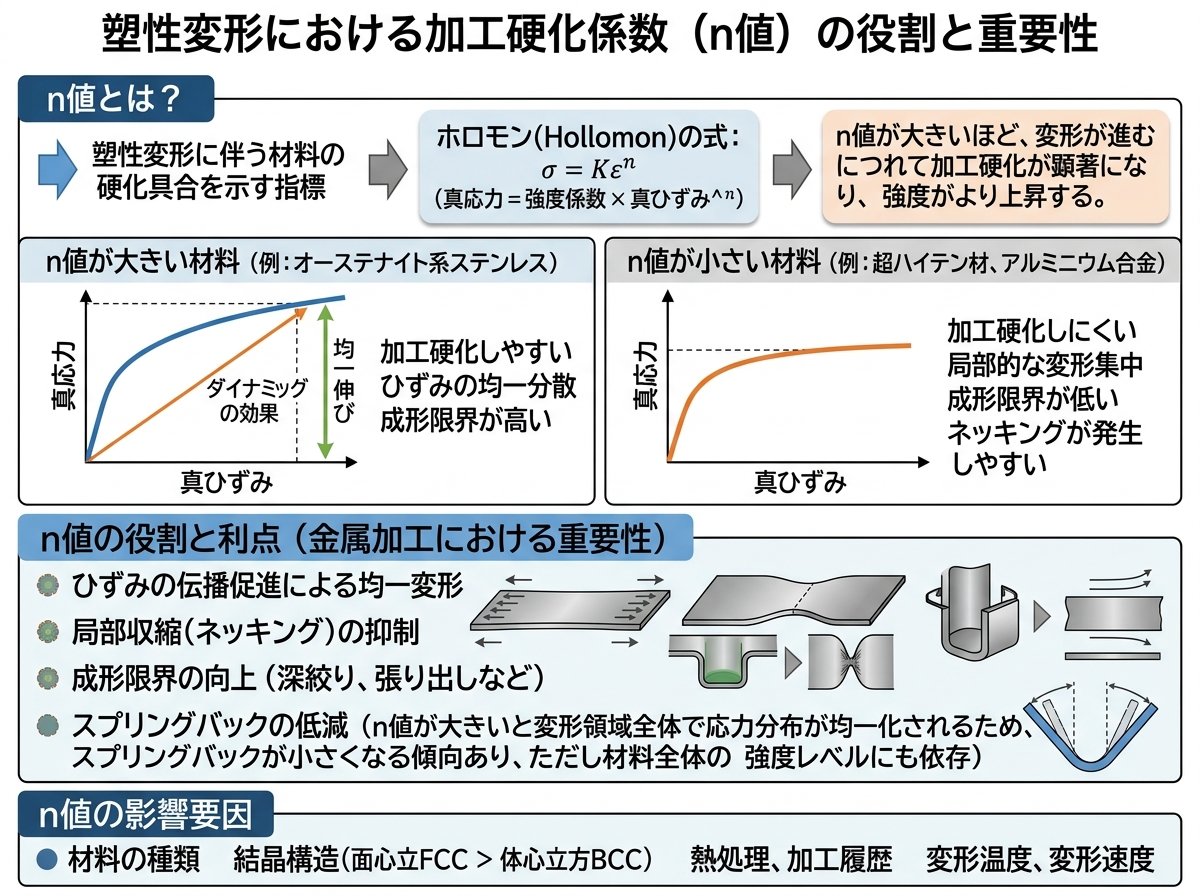

金属材料の塑性変形プロセスにおいて、加工硬化係数（n値）が果たす役割は非常に重要です。塑性変形のメカニズムと加工硬化の関係を理解することで、より効率的な金属加工が可能になります。
微視的観点からの加工硬化現象
金属の塑性変形は、材料内部の転位（結晶格子の欠陥）の移動によって生じます。加工が進むにつれて、転位密度が増加し、転位同士の相互作用が強まります。これにより、転位の移動が阻害され、変形に必要な応力が増加することで加工硬化が起こります。
n値は、この転位の蓄積と移動の難易度に関する情報を数値化したものと考えることができます。n値が大きい材料では、変形に伴う転位の蓄積が効率的に起こり、加工硬化が顕著に現れます。
加工硬化と強度・延性のバランス
一般的に、加工硬化は材料の強度を向上させる一方で、延性を低下させる傾向があります。しかし、n値が大きい材料では、局部的な変形が起こった箇所が加工硬化によって強化されるため、変形が他の部分に分散されます。これにより、材料全体としての変形能力（均一伸び）が向上し、最終的な破断までより多くの変形を許容できるようになります。
実験データでは、加工率が大きくなるにつれて。
という傾向が確認されています。これは、加工硬化によって材料内部に蓄積された転位が、強度向上と延性低下をもたらすためです。伸びが小さくなることは、破断が迫っていることを意味します。
シミュレーションと予測モデル
現代の金属加工では、有限要素法（FEM）などを用いた成形シミュレーションが広く活用されています。これらのシミュレーションの精度は、加工硬化モデルの正確さに大きく依存します。
従来のSwiftの式などの加工硬化モデルでは、n値を一定と仮定していましたが、実際のn値はひずみの進展に伴って変化することが知られています。より正確な予測のためには、瞬間n値（n'値）の変化、すなわち加工硬化指数のひずみ依存性を考慮した新たな加工硬化式が提案されています。
σ = K(a + ε)n * exp(bεc)
このような拡張モデルでは、ひずみの進展に伴うn値の変化を考慮し、より実際の材料挙動に近い予測が可能となります。パラメータbはn'値の収束速度を、cはn'値の発達速度を表現するパラメータです。

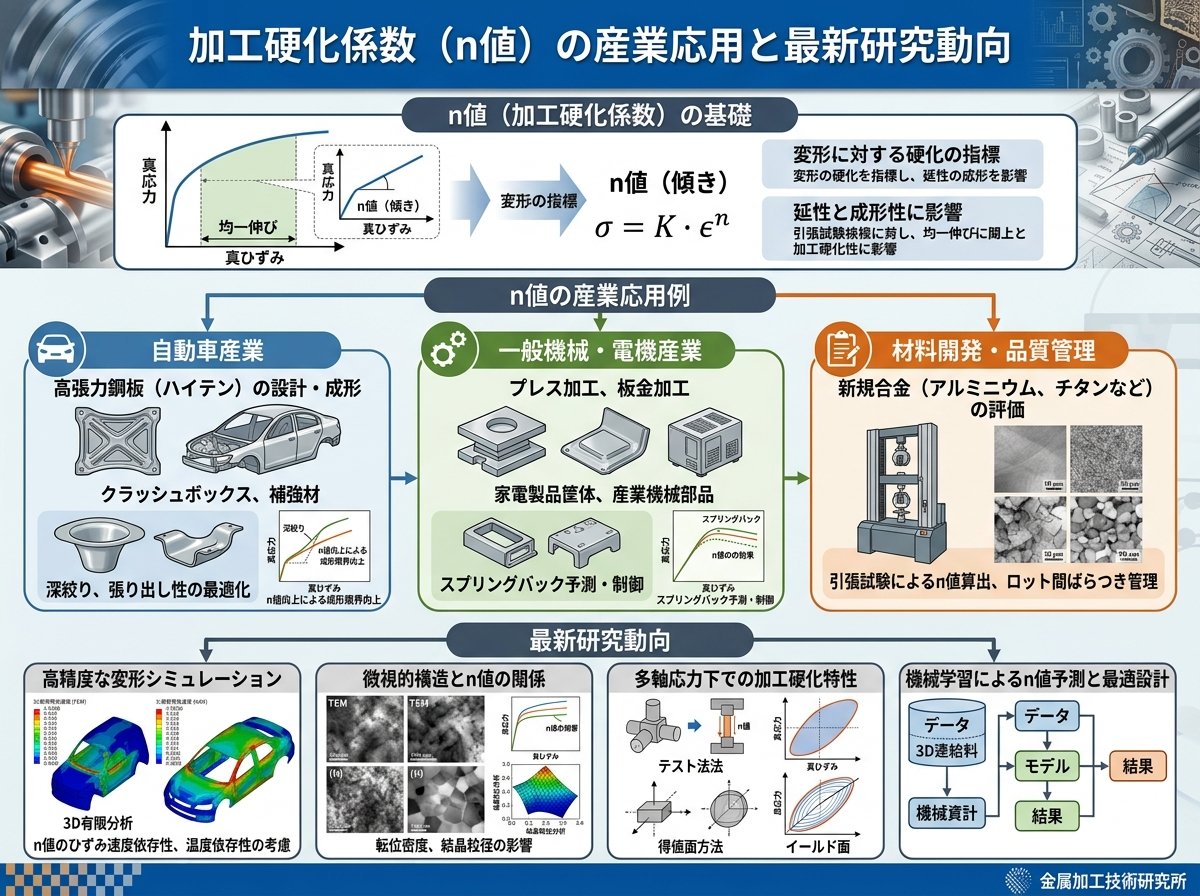

加工硬化係数（n値）の理解と活用は、さまざまな産業分野において重要な役割を果たしています。近年の研究開発により、その応用範囲はさらに広がりつつあります。
自動車産業における応用
自動車産業では、軽量化と安全性の両立が重要な課題となっています。高強度鋼板（ハイテン材）の使用が増える中、これらの材料は加工硬化特性が複雑であり、従来のn値だけでは予測が難しい場合があります。
最新の研究では、マルチステージ成形における加工硬化の累積効果を考慮したモデルが開発されています。これにより、複雑な形状のボディパネルや構造部材の成形性予測の精度が向上し、開発期間の短縮とコスト削減に貢献しています。
デジタルツイン技術との融合
製造業のデジタル化が進む中、加工硬化係数を含む材料特性データをリアルタイムで活用するデジタルツイン技術が注目されています。これにより、実際の製造プロセスとバーチャルな模擬環境を連携させ、生産条件の最適化や不良予測の精度向上が可能となります。
特に注目すべき点は、AI技術と組み合わせた材料特性の予測モデルです。従来の実験だけでは把握しきれなかった複雑な加工硬化挙動を、機械学習アルゴリズムによって高精度に予測する研究が進められています。
新素材開発における加工硬化制御
近年、従来の金属材料にはない特性を持つ新素材の開発が活発化しています。例えば、TRIP（変態誘起塑性）鋼やTWIP（双晶誘起塑性）鋼などは、変形中にミクロ組織が変化することで加工硬化特性が大きく向上する特徴を持っています。
これらの材料では、従来のn値だけでなく、ひずみ速度や温度による加工硬化への影響も考慮したモデルが開発されています。また、結晶粒サイズや合金元素による加工硬化特性の制御技術も進歩しており、用途に応じた最適な材料設計が可能になりつつあります。
焼きなまし処理による加工硬化のリセット
加工硬化した金属は、焼きなまし処理によって軟化させることが可能です。加工硬化によって生じた転位や格子欠陥などは、原子配列が周期的である状態に比べて不安定です。そのため、原子が動きやすくなる温度（再結晶温度）まで加熱すると、転位や格子欠陥がなくなり、原子配列は周期性を持った状態へと移行します。
この現象により金属内部のひずみが緩和され、加工硬化した金属は軟化します。例えば、鉄鋼材料では、450℃～600℃で1時間半程度保持することで軟化が可能です。これにより、加工硬化によって脆くなった材料を再び加工可能な状態に戻すことができます。
加工硬化係数（n値）への理解を深めることで、金属加工技術はさらに進化し、より高品質で環境にやさしい製品の製造が可能になるでしょう。研究開発の最前線では、材料科学、情報技術、製造技術の融合により、新たな価値創造が進んでいます。
