ホイール旋盤加工で実現する高精度アルミ切削技術と加工効率

ホイール旋盤加工で実現する高精度アルミ切削技術

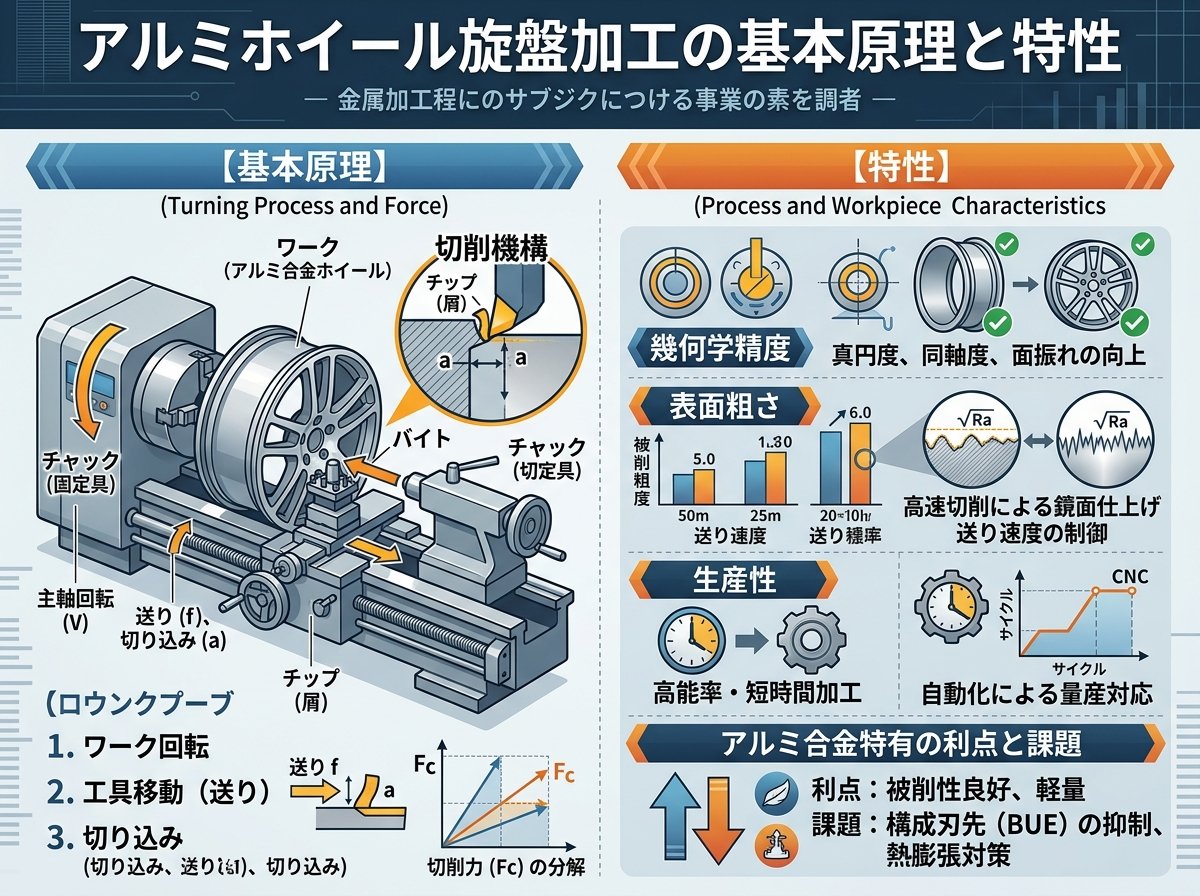

アルミホイール旋盤加工の基本原理と特性



アルミニウムは比重が鉄の約1/3（アルミニウム：2.7 g/cm³、鉄：7.8 g/cm³）という軽量性を持ちながら、優れた加工性と放熱性を備えています。この特性を活かし、高級スポーツカーのボディパネルやエンジンのシリンダーブロック、そして今回のテーマであるホイールの製造に広く利用されています。



アルミホイールの旋盤加工では、素材の特性を理解することが重要です。アルミニウムは軟質で傷がつきやすいため、ステンレスなど他の金属素材と同様の加工条件では高い確率で表面に傷がついてしまいます。この問題を回避するために、旋盤加工時にはアルミ表面にテープを張ったり、チャックで締める際に緩衝材を使用するなどの対策が有効です。



また、アルミニウム加工で注意すべき現象として「構成刃先」があります。これはアルミニウムが熱により溶着して工具の刃先に付着する現象で、加工精度や表面品質に悪影響を及ぼします。これを防止するには、エアブローを使用して切り粉を定期的に除去したり、十分な切削油を供給して切り粉を浮かせて取り除く方法が効果的です。



ホイール製造においては、特に薄肉部分の加工に注意が必要です。チャッキング（把持）技術が重要で、強く掴みすぎると変形を起こし、弱すぎるとワークがチャックから外れてしまうリスクがあります。特に0.03mm以下という高い精度が要求される場合は、このバランスが極めて重要になります。



加工の基礎として、アルミニウムは切削加工がしやすい素材ですが、その特性を理解し適切に対応しなければ高品質な仕上がりは得られません。特にホイールのような美観も重要な製品では、基本原理を押さえた丁寧な加工アプローチが必須なのです。



ホイール切削加工における精度向上のためのパラメータ設定



高精度なアルミホイールの製造には、適切な切削パラメータの設定が不可欠です。まず基本となる切削速度は、高すぎると刃物の摩耗が早まり、低すぎると加工効率が落ちるため、アルミニウムの特性に合わせた最適値を見つける必要があります。一般的にアルミニウムは他の金属と比較して高速での切削が可能ですが、ホイールのような複雑な形状では部位によって速度を調整することも重要です。



送り速度も仕上がり品質に大きく影響します。速すぎると表面粗さが悪化し、遅すぎると加工時間が延びるだけでなく、摩擦熱による変形リスクも高まります。アルミホイールの場合、特に装飾的な複雑形状部分では、細かな送り速度の調整が美しい仕上がりを実現するポイントになります。



切り込み量についても、アルミニウム特有の考慮が必要です。アルミは「むしり」が発生しやすいため、切り込み量を多めに設定するのが一般的です。また、仕上げ代も大目に取ることで、最終工程での美しい仕上がりを確保できます。



以下の表は、アルミホイール旋盤加工における一般的なパラメータ設定の目安です。

パラメータ	推奨設定	効果
回転速度	高め (一般的な金属より20-30%増)	効率的な切削と美しい表面仕上げ
送り速度	中～高 (材料の厚みによる)	加工効率と表面品質のバランス
切り込み量	多め (むしり防止)	切り子の適切な切断と表面品質の向上
冷却方法	十分な切削油の使用	熱変形の防止と切り子の排除

工具選択においては、アルミニウム専用の刃物を使用することで切削効率と表面品質を向上させることができます。特にホイールのような見た目も重要な製品では、ダイヤモンドコーティングされた工具を使用することで鏡面に近い仕上がりを実現できます。



冷却方法も重要なパラメータの一つです。アルミニウムは熱伝導率が高いため、加工熱が素材全体に広がりやすく、これが寸法精度に影響を与えることがあります。適切な切削油の選択と供給方法を工夫することで、この問題を最小化できます。



アルミ素材の特性を活かした高精度旋盤技術



アルミニウムの優れた加工性を最大限に活かすためには、その特性に合わせた加工技術が必要です。まず、熱伝導率の高さを考慮した加工アプローチが重要です。アルミニウムは熱を逃しやすい性質があるため、適切な冷却と切削速度の管理により、熱による変形を防ぎながら高速加工が可能になります。



アルミホイールの精密加工では、特に表面品質の確保が重要です。アルミニウムは軟質で傷がつきやすいため、チャック圧の管理が非常に重要になります。特に薄肉構造のホイールでは、変形を防ぎながらも確実に固定するための専用治具の開発や、ソフトジョーの活用などが効果的です。



「切り子が切断されないためワークが傷つく」という問題に対応するための技術も重要です。具体的な対策

• 作動と停止を繰り返して切り子を常に排除する手法
• キリやエンドミルを使った特殊な切削アプローチ
• 適切な切削角度の設定による構成刃先の抑制
• 切削油の最適化による熱管理と切り粉除去

高精度な加工を実現するためには、アルミニウム専用の切削角度設定も重要です。一般的な金属加工と異なり、アルミニウムに適した刃先形状や角度を採用することで、構成刃先の発生を抑制し、美しい切削面を得ることができます。



旋盤加工においては、単純な円筒形状だけでなく、複雑な形状も実現可能です。特に現代の旋盤は工作機械のデジタル化や自動化が進んでおり、オペレータが機械の「クセ」を理解し、パラメータを微調整することで、より高精度な加工が可能になっています。



また、3軸加工技術を活用することで、滑らかな曲面（自由曲面など）も加工可能です。ボールエンドミルという先端が丸い刃物を曲面に沿って動かし、美しい仕上げを実現します。これにより、従来では困難だった複雑なデザインのホイールも製造できるようになりました。



複合旋盤とマシニングの比較：ホイール加工時間の劇的短縮



アルミホイールの製造において、従来のマシニングセンタと旋盤を組み合わせた方法と、複合旋盤を用いた方法では、加工時間に劇的な差が生じます。データによれば、マシニングと旋盤を組み合わせた場合の合計加工時間が4時間46分であるのに対し、複合旋盤では1時間15分と、約75%もの時間短縮が可能になります。



工程	マシニング＋旋盤	複合旋盤	時間短縮率
M1/LS	10分	3分	70%
M2/L2	230分	20分	91%
L2	46分	52分	-13%
合計	4時間46分	1時間15分	74%

この大幅な差の主な理由は加工方法の違いにあります。マシニングセンタを使用する場合、窓加工を少しずつ掘り込みで行い、仕上げる必要があります。一方、複合旋盤加工では、あらかじめ旋削加工を済ませた後、窓加工部分だけに取り代を少し残し、ポケット加工を輪郭加工で行います。最後に1工程で旋削仕上げ加工を行うことで、大幅な時間短縮が実現できるのです。



複合旋盤のもう一つの大きな利点は、工程集約による段取り替え回数の削減です。従来の方法では、旋盤加工後にマシニングセンタに移して追加工を行うという段取り替えが必要でしたが、複合旋盤では一度のチャッキングで複数の加工が完了するため、段取り替えに伴う時間ロスや位置決め誤差が発生しません。



ただし、複合旋盤で高精度なアルミホイール加工を実現するには、特にチャッキング技術が重要です。薄肉ワークでは、チャッキング部分が少ないため、適切な圧力で掴む技術が求められます。強く掴みすぎると変形を起こし、弱すぎるとワークがチャックから外れるリスクがあります。特に要求精度が0.03mm以下の場合、この技術が製品品質を左右します。



また、複合旋盤の導入には初期投資が必要ですが、生産効率の向上によって長期的にはコスト削減につながります。特に多品種小ロット生産が主流の現代においては、この効率化がビジネス競争力に直結します。複合旋盤を使いこなすための技術者育成も重要な課題であり、熟練技術者のノウハウを若手に継承する取り組みも必要でしょう。



次世代ホイール設計を可能にする革新的切削アプローチ



アルミホイール製造は現在、従来の機能性と美観を超えた次世代の設計が求められています。これを実現するためには、革新的な切削アプローチが不可欠です。まず注目すべきは新素材と複合材の活用です。従来のアルミニウム合金に、マグネシウムやチタンなどを最適な割合で配合した新世代合金は、軽量性と強度のバランスが向上し、より複雑な形状でも構造的完全性を保てるようになっています。



先進的なCAD/CAMシステムの統合により、これまで加工困難とされていた複雑デザインの実現が可能になっています。特に、トポロジー最適化アルゴリズムを用いた設計では、強度を維持しながら最大限の軽量化を図れるため、レース用ホイールなどの高性能製品開発に革命をもたらしています。



多軸加工技術の進化も見逃せません。従来の3軸加工では不可能だった複雑なアンダーカット形状や、自由曲面を持つデザインが5軸加工機の活用で実現可能になっています。これにより、空力特性を考慮した流線型デザインや、材料分布を最適化したスポーク形状など、機能性とデザイン性を両立する革新的なホイールが製造できるようになりました。



ダイヤモンドカットと呼ばれる高精度の工法も、次世代ホイール製造に重要な役割を果たしています。これは旋盤を用いた切削加工によってアルミホイールの表面を鏡面のように整える技術で、従来の塗装やポリッシュによるリペアとは一線を画す高品質な仕上がりを実現します。



さらに、後加工技術の革新も重要です。切削加工後の表面処理として、ナノレベルの精度で制御された電解研磨や特殊コーティングにより、耐食性・耐摩耗性の向上だけでなく、独自の質感や光の反射特性を持つホイールの製造が可能になっています。



次世代ホイール設計への革新的アプローチには、以下のような要素が含まれます。

• デジタルツイン技術を活用した事前シミュレーション
• 生体模倣設計（バイオミミクリー）による新しい構造様式
• 減算製造と加算製造（3Dプリンティング）の融合技術
• AIを活用した最適切削経路の自動生成
• リアルタイムモニタリングによる加工品質の自動制御

環境面での配慮も次世代ホイール製造の重要な側面です。切削油の選定には生分解性油剤を活用し、切削屑のリサイクルシステムを確立することで、製造プロセス全体の環境負荷を低減する取り組みが進んでいます。また、デジタルツインを活用したシミュレーションにより、実際の加工前に最適な切削経路を導き出すことで、材料の無駄を最小限に抑えることも可能になっています。



これらの革新的アプローチにより、単なる足回り部品としてのホイールから、車両全体のパフォーマンスと個性を高める戦略的コンポーネントへと、アルミホイールの位置づけは進化しつつあります。今後は、AIやIoT技術との融合により、さらに革新的なホイール製造技術が発展していくことが期待されます。



ホイールの旋盤加工におけるトラブルシューティングと品質管理



高精度なアルミホイールの製造過程では、様々なトラブルが発生する可能性があります。これらの問題を迅速に特定し、適切に対処することが高品質な製品を安定して生産するための鍵となります。



アルミホイール旋盤加工で最も一般的なトラブルの一つが、「むしり」の発生です。これはアルミニウムが切削工具に付着し、切削面が荒れる現象で、特に低速切削時に発生しやすくなります。対策としては、切り込み量を多めに設定する、切削速度を適切に調整する、アルミニウム専用の切削工具を使用するなどが挙げられます。



また、薄肉部分の加工における変形も重要な課題です。ホイールは複雑な形状を持ち、部位によって厚みが異なるため、チャッキング圧や切削条件の最適化が必要です。変形を防ぐためには、専用の治具開発や段階的な加工プロセスの設計が有効です。



品質管理面では、以下のポイントが重要となります。

• 定期的な寸法測定と公差管理
• 表面粗さの定量的評価と管理
• 熱変形を考慮した冷却プロセスの標準化
• トレーサビリティの確保と不良原因の迅速な特定

特に高級車向けホイールでは、美観も重要な品質要素となります。表面の微細な傷や光沢ムラは厳しく検査され、これらを防ぐための工程管理が必須です。検査には目視だけでなく、光学式測定機や3Dスキャナーなどの先進技術も活用されています。



アルミホイールの旋盤加工における品質管理には、製造プロセス全体を通じた一貫した取り組みが必要です。材料入荷時の検査から、加工条件の最適化、出荷前の最終検査まで、各段階での確実なチェックと改善サイクルの確立が、高精度アルミホイールの安定生産を支えています。また、製造データの蓄積と分析によって、トラブルの予測と予防も可能になり、生産効率と品質の両立が実現できるのです。
