ヘリサート挿入 失敗 原因 対策 修正 方法

ヘリサート挿入 失敗 原因 対策

あなたの下穴径0.1mm違いで全数不良になります

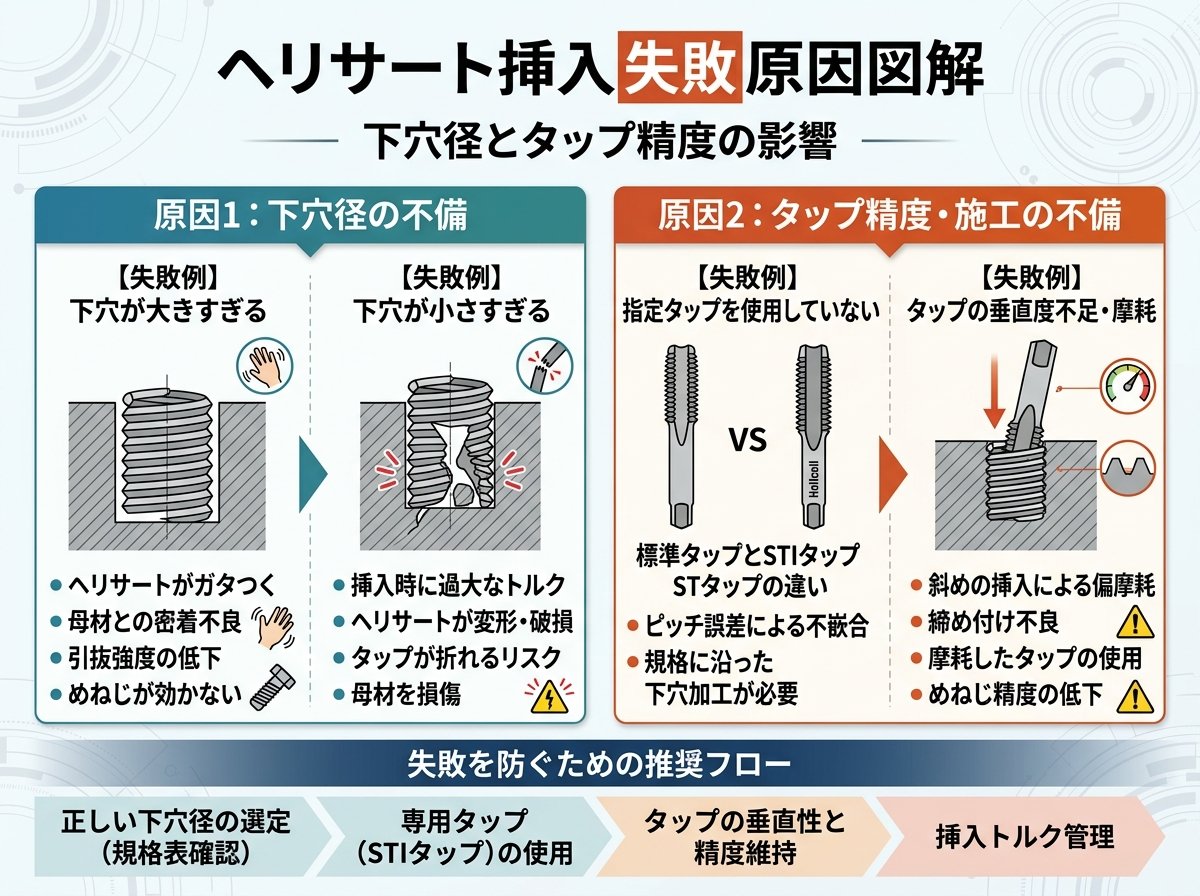

ヘリサート挿入 失敗 原因 下穴径とタップ精度

ヘリサート挿入の失敗で最も多いのは下穴径のズレです。例えばM6用で推奨下穴が6.3mmなのに6.4mmで加工すると、保持力が約20〜30%低下するケースがあります。つまり精度の問題です。
さらにタップ精度が悪いと、ねじ山のピッチが乱れてコイルが均一に入らず、浮きや傾きが発生します。これは量産で致命的です。結論は下穴管理です。

現場ではドリル摩耗により0.05〜0.1mm拡大することが珍しくありません。これが100個中30個の不良につながることもあります。痛いですね。
このリスク回避では「摩耗管理→精度維持→定期交換」の流れが重要です。対策として、ドリル使用回数を記録する工具管理アプリで交換タイミングを確認する、これだけで不良を大幅に減らせます。下穴精度が基本です。

ヘリサート挿入 失敗 挿入工具とトルク管理

挿入工具の選定ミスも典型的な原因です。不適合工具を使うとコイルが変形し、内径が0.2mm以上縮むことがあります。これは締結不良につながります。つまり工具適合です。

またトルク管理が不十分だと、挿入時にコイルが過伸長して戻らず、結果として抜けやすくなります。特に電動工具で一気に挿入すると発生しやすいです。厳しいところですね。

現場では手動で「軽く回るからOK」と判断しがちですが、実際には規定トルク±10%以内が推奨されます。これを守らないと寿命が半減する例もあります。〇〇に注意すれば大丈夫です。
このリスクでは「トルク過多→変形→強度低下」を防ぐ必要があります。対策として、トルク設定付き電動ドライバーで上限を固定する、これだけ覚えておけばOKです。

ヘリサート挿入 失敗 深さと折り取りミス

挿入深さ不足も見逃されがちな失敗です。規定では1D〜1.5D（径の1〜1.5倍）ですが、浅いと荷重分散ができず、ねじ山が局所破壊します。つまり深さ不足です。

さらに折り取り（タング除去）が不完全だと、ボルト挿入時に干渉してトルク異常や破損を引き起こします。これは現場で頻発します。意外ですね。

例えばM8でタングが残ると、締結トルクが通常の約1.3倍に跳ね上がることがあります。結果としてボルト折損です。〇〇が条件です。
この場面では「折り取り不良→干渉→破損」を防ぐ必要があります。対策として、専用折り取り工具で確実に除去する、これなら問題ありません。

ヘリサート挿入 失敗 材質と潤滑の関係

アルミや鋳物では潤滑不足が失敗の原因になります。ドライ状態で挿入すると摩擦係数が約1.5倍に上がり、コイルがねじ切れることがあります。つまり潤滑不足です。

特にADC12などのダイカスト材では、切粉詰まりも同時に起きやすく、挿入抵抗が急増します。これが折損の引き金です。どういうことでしょうか？

潤滑剤を使用するとトルクが20〜40%低減し、作業安定性が大幅に向上します。これは使えそうです。
このリスクでは「摩擦増加→折損→再加工」を防ぐ必要があります。対策として、切削油または専用潤滑剤を軽く塗布する、これが原則です。

ヘリサート挿入 失敗 独自視点 作業者習慣の落とし穴

実は作業者の癖も失敗率に直結します。同じ条件でも人によって不良率が5%と20%で分かれることがあります。これは習慣差です。

例えば「途中で逆回転して位置調整する」癖は、コイルの形状を崩しやすく、保持力低下につながります。つまり操作ミスです。

また、目視確認だけでOKと判断すると、微妙な傾き（1〜2度）を見逃し、後工程で不具合化します。痛いですね。
この場面では「癖→ばらつき→品質低下」を防ぐ必要があります。対策として、挿入後にゲージで直角と深さを確認する、この一手で品質が安定します。〇〇だけ覚えておけばOKです。

ヘリサート公式仕様や寸法基準の参考
ヘリサート寸法と下穴・タップ規格が確認できる公式情報
