バリ取り処理とアルミニウム切削加工の技術ポイントと工具選択

バリ取り処理とアルミニウム切削加工の技術ポイント

アルミニウムは軽量で加工性に優れた金属として、航空宇宙、自動車、医療機器など幅広い産業で利用されています。しかし切削加工において、他の金属と比較して特有の課題があります。特にバリの発生は品質や安全性に関わる重要な問題です。本記事では、アルミニウム切削加工におけるバリの発生メカニズムと効果的な処理方法について詳しく解説します。

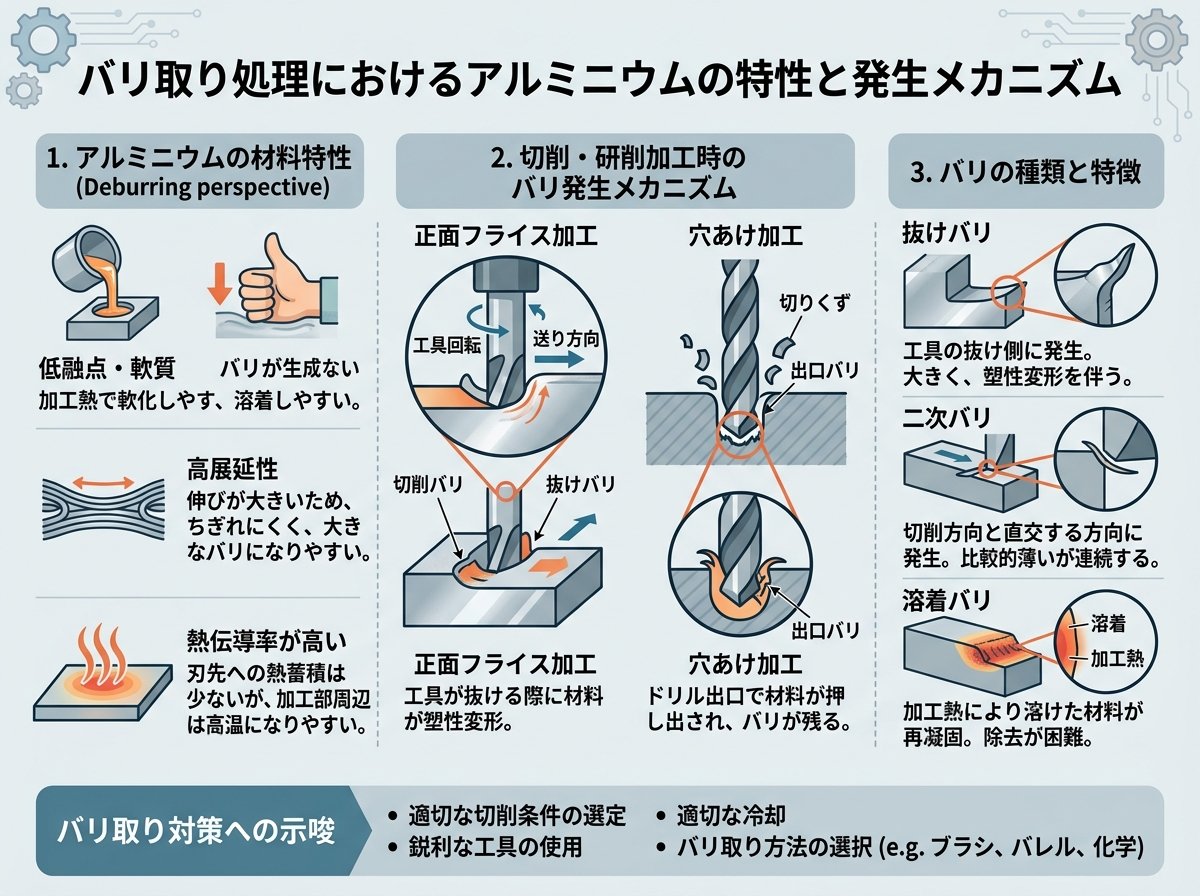

バリ取り処理におけるアルミニウムの特性と発生メカニズム



アルミニウムは本質的に柔らかく延性が高い金属です。この物理的特性により、切削加工時に独特の挙動を示します。アルミニウムが持つ高い延性は、応力を受けると容易に塑性変形する性質につながります。切削工具がアルミニウムに接触すると、金属が完全に切断されるのではなく、部分的に伸びて変形し、これがバリとなって残ります。



バリの発生メカニズムは主に以下の要因に分類されます。

1. 材料特性によるバリ：アルミニウムの延性と低い溶融点（約660℃）が主な原因です。他の金属と比較して極めて溶着しやすい特性があります。
2. 工具要因によるバリ：工具の摩耗や不適切な形状は、アルミニウムのきれいな切断を妨げます。切れ味が悪くなった工具を使用すると、アルミニウムが切断されずに曲がったり裂けたりして、バリが発生します。
3. 加工条件によるバリ：高すぎる切削速度や送り速度は、過度の圧力や熱を生み出し、アルミニウムの変形を促進します。これにより切断面がきれいに仕上がらず、バリが発生します。
4. 抜け際の空間：工具が材料から抜け出す際、空間に飛び出した削り残し部分がバリとなります。特にアルミのような軟質材では、大きなバリが発生しやすい傾向があります。

さらに、アルミニウム合金の種類によってもバリの発生傾向は異なります。例えば、シリコン含有量の高い合金（4000系）は比較的バリが少なく、マグネシウムを含む合金（5000系）は延性が高いためバリが発生しやすい傾向があります。



アルミニウム切削加工に最適な工具選択とシャープな刃形の重要性



アルミニウムの切削加工において、適切な工具選択はバリ発生の最小化に直結します。特に刃先の形状や材質が重要なポイントです。



最適な工具の特徴：

• シャープな刃形：アルミニウム加工には、ポジティブ形状の鋭利な切れ刃を持つ工具が適しています。シャープな刃先は切削抵抗を低減し、滑らかな切断面を実現します。
• すくい角が大きい工具：すくい角の大きい工具は、切削時の摩擦を減らし、切りくずの排出がスムーズになります。これによりバリの発生を抑制できます。
• 切れ刃の材質：アルミニウム専用の超硬工具や、ダイヤモンドコーティングされた工具は、耐摩耗性に優れ、シャープな切れ刃を長時間維持できます。
• 特殊コーティング：アルミニウムの溶着を防ぐ特殊コーティングを施した工具は、構成刃先の形成を抑制し、バリの発生を減らします。

アルミニウム加工用の面取りエンドミルなど、専用工具の使用も効果的です。例えば、アルミニウム加工専用の超硬面取り用エンドミル（SEC-ALMEM）は、アルミ特有の構成刃先を防ぎ、バリの除去に有効です。



また、工具の摩耗状態にも注意が必要です。切れ味が低下した工具を使い続けると、切削抵抗が増加し、バリが増える傾向があります。定期的な工具の交換や再研磨を行うことで、バリの発生を最小限に抑えることができます。



バリを最小限に抑える切削条件と送り速度の調整方法



アルミニウム切削加工におけるバリ発生の抑制には、適切な切削条件の設定が不可欠です。切削速度や送り速度などのパラメータを最適化することで、バリを大幅に減少させることができます。



最適な切削条件：

• 切削速度：アルミニウムの切削では、高速切削が推奨されます。切削速度を上げることにより、切削抵抗が低減し、切断面が滑らかになります。一般的に500〜1000m/分の高速域が適しています。高速切削により、アルミニウムが伸びる前に切断されるため、バリの発生を抑制できます。
• 送り速度：過度に速い送り速度は加工部分に過度の圧力をかけ、バリを増加させます。仕上げ工程では特に送り量を最小限に抑えることが重要です。
• 切り込み量：特に仕上げ加工では、浅い切り込みで高速に加工することで、バリの発生を最小限に抑えられます。ただし、切り込みが浅すぎると工具が滑り、かえってバリが増える場合もあるため注意が必要です。
• 切削方向：可能な限り、アップカット（工具の回転方向と送り方向が反対）よりもダウンカット（工具の回転方向と送り方向が同じ）を選択すると、バリの発生を抑制できます。

バリを抑える加工テクニック：

• 抜け際の工夫：工具が材料から抜ける際にバリが発生しやすいため、抜け際に面取りを施すなど、バリ発生の空間を狭める対策が効果的です。
• 適切な前加工：バリが問題となる箇所に予め面取りなどの前加工を行うことで、バリの発生を抑制できます。
• 工具経路の最適化：CAMプログラムで工具経路を最適化し、工具の「抜け」が発生する位置をコントロールすることもバリ対策として有効です。

アルミニウム合金の切削条件の目安

加工段階	切削速度(m/分)	送り速度	切り込み量
荒加工	500〜800	中〜高	深め
中仕上げ	700〜900	中	中程度
仕上げ加工	800〜1000	低	浅い

効率的なバリ取り処理の方法と最新技術の動向



アルミニウム切削加工において、完全にバリの発生を防止することは困難です。そのため、発生したバリを効率的に除去する処理方法を理解することも重要です。



バリ取り処理の主な方法：

• 機械的バリ取り。
• 面取りエンドミル：バリ発生の空間を狭め、バリの除去にも最適な面取りエンドミルを使用する方法です。特にTSコート超硬面取り用エンドミルや、アルミ加工用超硬面取り用エンドミルが効果的です。
• サンディング：研磨紙やパッドを使用してエッジを滑らかにする方法で、小さなバリやエッジの処理に適しています。
• 研削：回転する研磨ホイールを使用してバリを削り落とす方法で、中程度のバリに効果的です。
• アブレシブブラスト：圧縮空気を使用して、研磨材（砂、ビーズなど）を部品に噴射する方法です。大量処理でも高速かつ効果的に処理できます。
• 手動バリ取り：手持ちの専用工具を使用して行うバリ取りです。小〜中程度のバリには手動バリ取りツールや回転式バリ取りツールが最適です。精密な処理が可能ですが、作業者の技術に依存し、大量生産には適しません。
• 熱的バリ取り：熱爆発バリ取り（TEM）などの方法があり、複雑な形状や到達困難な場所のバリ処理に適しています。ただし、アルミニウムの低い溶融点を考慮した慎重な温度管理が必要です。
• 電解バリ取り（ECM）：電解液中で電気を流してバリを溶解除去する方法です。精密部品の処理に適していますが、設備コストが高いという欠点があります。

最新のバリ取り技術動向：

• 自動化バリ取りシステム：ロボットを活用した自動バリ取りシステムが開発されており、一貫した品質と生産性を実現します。
• 複合加工機の活用：切削と仕上げを一台の機械で行う複合加工機を使用することで、バリ取りプロセスを効率化できます。
• AI/機械学習の応用：バリの発生パターンを予測し、最適な加工条件を提案するAIシステムの研究開発が進んでいます。

バリ取り技術の最新研究に関する詳細情報
バリ取り処理方法の選択は、バリのサイズ、位置、部品の材質や形状、要求される表面品質、生産量などの要因に基づいて決定する必要があります。一般的に、小〜中程度のバリには手動バリ取りツールが適していますが、大量生産や複雑な形状の場合は、自動化されたバリ取りシステムの導入を検討すべきでしょう。



アルミニウム切削加工のバリ防止に役立つ潤滑剤と冷却技術



アルミニウム切削加工において、適切な潤滑剤と冷却技術の活用はバリの発生防止と加工品質向上に大きく貢献します。高速切削時に発生する熱を効果的に管理することで、アルミニウムの溶着を防ぎ、バリを最小限に抑えることができます。



アルミニウム加工に適した切削油剤：

• 水溶性切削油：冷却性能に優れ、熱の発生を抑制する効果があります。アルミニウムの低い溶融点を考慮すると、適切な冷却は特に重要です。エマルション型やソリューション型が一般的に使用されます。
• 不水溶性切削油：潤滑性が高く、工具寿命の延長や表面仕上げの向上に効果的です。ただし、冷却性能は水溶性に劣るため、熱の発生が少ない場合や潤滑性を重視する場合に選択します。
• アルミニウム専用切削油：アルミニウムの特性に合わせて配合された専用油剤は、構成刃先の防止効果が高く、バリの発生を効果的に抑制します。

効果的な冷却技術：

• 高圧クーラント：高圧で切削点に直接クーラントを供給することで、切りくずの排出を促進し、工具への溶着を防ぎます。70〜100バールの高圧クーラントは、特に深穴加工や高速切削において効果的です。
• ミスト給油（MQL）：微量の切削油をミスト状にして供給する方法で、環境負荷が小さく、切りくずの処理が容易という利点があります。アルミニウム加工においても十分な効果を発揮することが多いです。
• クライオジェニック冷却：液体窒素などの極低温冷却剤を使用する先進的な冷却方法です。研究段階ですが、アルミニウム加工における工具温度の大幅な低減とバリの抑制に効果があるとされています。

潤滑・冷却の適用テクニック：

• 内部給油工具の活用：工具内部から切削点に直接クーラントを供給できる内部給油型工具は、切りくずの効率的な排出と熱の除去に効果的です。
• 切削条件に合わせた供給方法：荒加工では高圧・大量のクーラント供給、仕上げ加工ではやや低圧にするなど、加工段階に応じた最適化が重要です。
• エアブローとの併用：切削油を使用できない場合は、エアブローを活用して切りくずを除去しながら作業を行うことも効果的です。

環境に配慮した潤滑・冷却技術：

• バイオベースの切削油：植物油ベースの環境に優しい切削油の開発と普及が進んでいます。従来の鉱物油ベースと同等以上の性能を持つ製品も増えています。
• ドライ加工技術：特殊コーティングを施した工具を使用し、クーラントを使用しない「ドライ加工」も一部のアルミニウム加工で可能です。ただし、熱管理が難しいため適用条件は限定的です。

適切な潤滑剤と冷却技術の選択は、加工対象のアルミニウム合金の種類、加工内容、要求される表面品質、環境への配慮など、多くの要因を考慮して決定する必要があります。効果的な潤滑・冷却戦略は、バリの発生を抑制するだけでなく、工具寿命の延長や生産性向上にも大きく貢献します。
