JWL 乗用車用軽合金ホイールの安全基準と技術要件

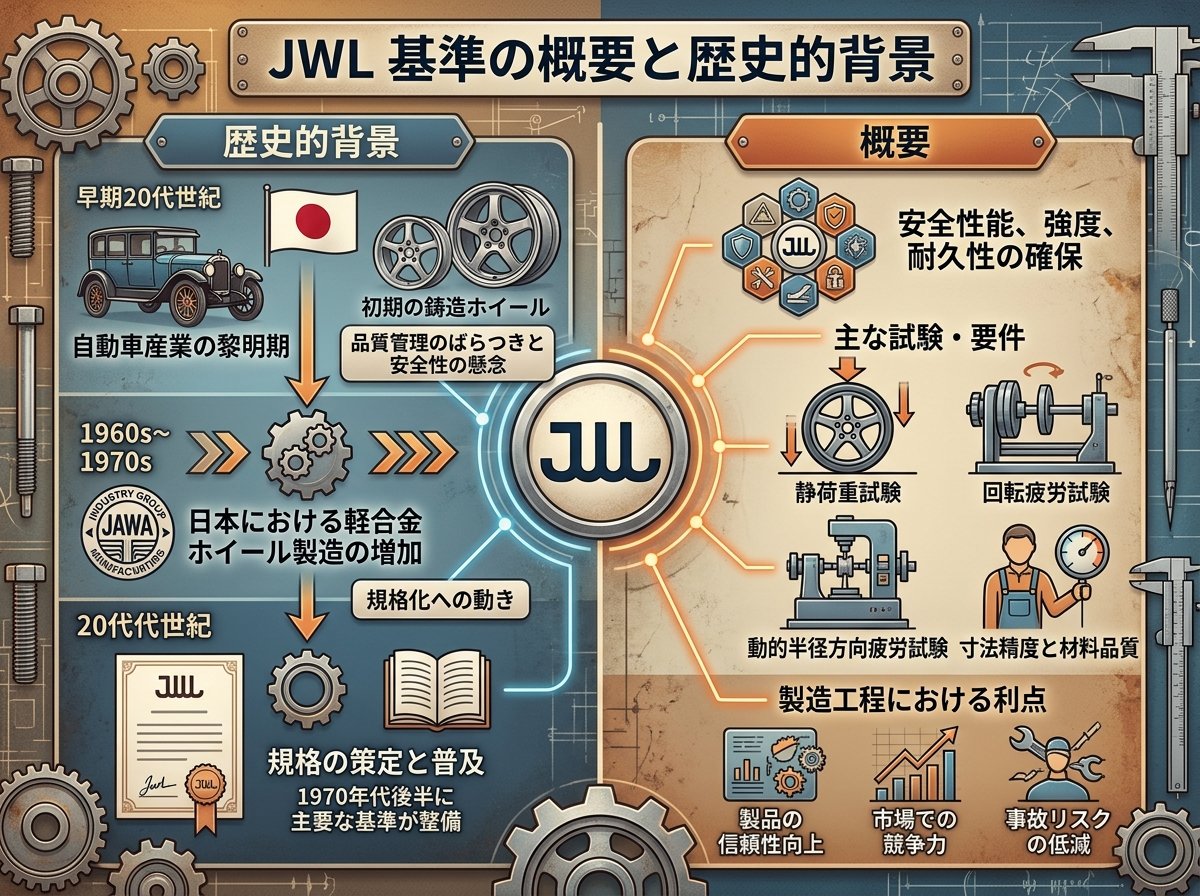

JWL基準の概要と歴史的背景



JWL（Japan Light Alloy Wheel）基準は、1983年に国土交通省によって制定された「乗用車用軽合金製ディスクホイールの技術基準」です。この基準は、乗用車（乗用定員11人以上の自動車、二輪車及び側車付二輪自動車を除く）に装着される軽合金製ホイールの安全性を確保するために策定されました。



軽合金製ホイールは、その名のとおりアルミニウムやマグネシウムなどの軽量金属で作られており、スチールホイールに比べて軽量で放熱性に優れているという特徴があります。しかし、これらの材質は適切な設計や製造プロセスがなければ、走行中の負荷や衝撃に対して十分な耐久性を確保できない可能性があります。



JWL基準が登場する以前は、軽合金ホイールの品質にばらつきがあり、安全性に懸念がありました。この基準の導入により、市場に流通する軽合金ホイールの最低限の安全基準が確立され、ユーザーは安心して製品を選べるようになりました。



特筆すべきは、JWLは乗用車用の基準であるのに対し、トラックやバス向けには別途JWL-T（Japan Light Alloy Wheel Truck & Bus）という基準が設けられている点です。これは、大型車両の場合、車重が重く、走行距離も長くなるなど、ホイールにかかる負荷が乗用車とは大きく異なるためです。

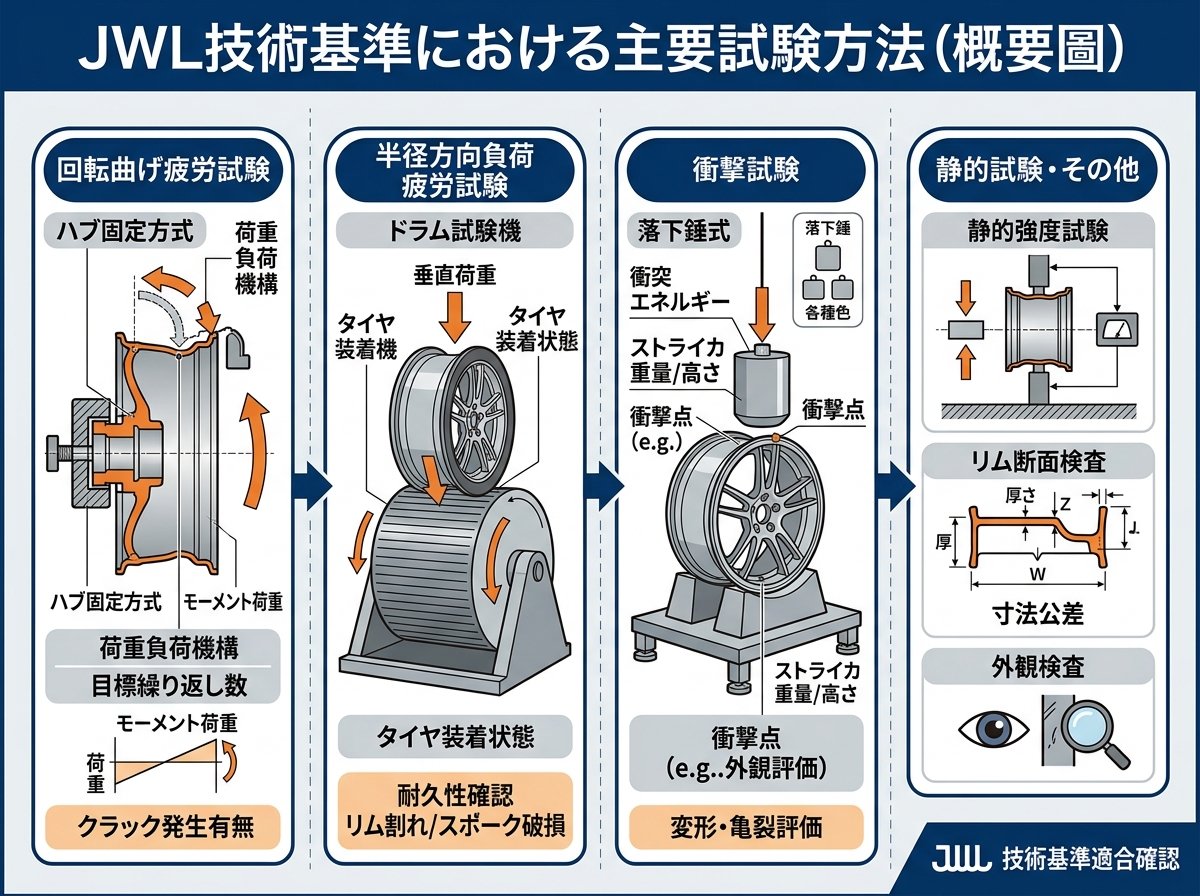

JWL技術基準における主要試験方法



JWL基準に適合するためには、軽合金ホイールは以下の3つの主要な試験をクリアする必要があります。

1. 回転曲げ疲労試験
   • ホイールを一定速度で回転させながら、ハブ取付面に一定の曲げモーメントを加える試験
   • 曲げモーメントの計算式：M = Sm × F ×（μ × r ＋ d）
   • ここでSmは係数1.5、μはタイヤと路面間の摩擦係数などを表す
   • この試験は、長時間の走行でホイールに繰り返しかかる応力に対する耐久性を評価
2. 半径方向負荷耐久試験
   • タイヤを装着したホイールに半径方向から一定の負荷を繰り返し加える試験
   • 実際の走行条件を再現し、縁石への乗り上げなどの衝撃に対する耐久性を検証
3. 衝撃試験
   • 一定の高さから重りを落下させ、ホイールへの衝撃に対する耐性を評価する試験
   • 道路の凹凸や障害物との接触などによる突発的な衝撃に対する強度を確認

これらの試験は、「ホイールメーカーの責任において行う」と定められており、各メーカーは自社製品がJWL基準を満たしていることを自主的に認証します。試験結果が基準を満たした製品には、JWLマークが表示されます。このマークは車検時に確認される重要な証明となります。



試験条件は、実際の走行状況を再現できるよう科学的に設計されています。例えば、回転曲げ疲労試験では、カーブを曲がる際にホイールにかかる力を模擬し、半径方向負荷耐久試験では、直進時の荷重変動を再現します。これらの試験を通過したホイールは、通常の使用条件下での安全性が保証されています。

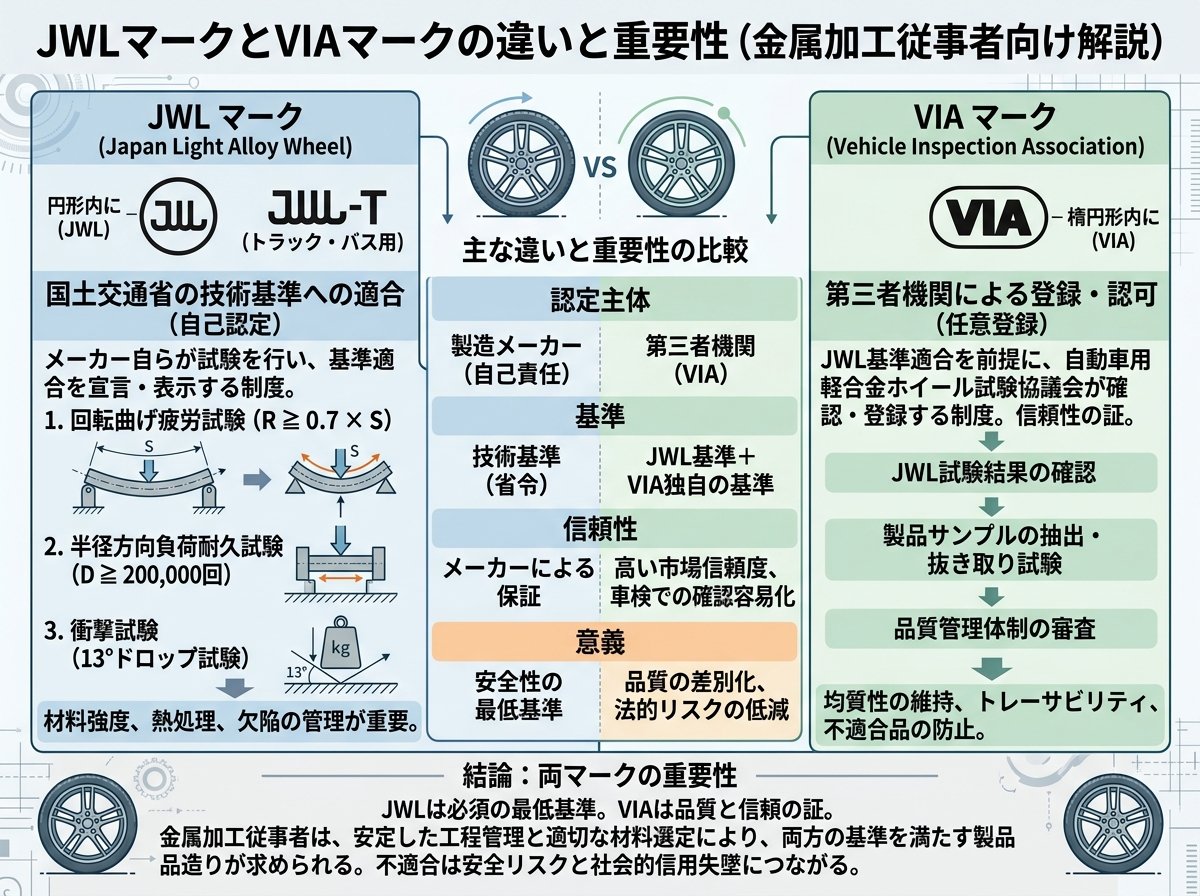

JWLマークとVIAマークの違いと重要性



JWL基準適合製品には「JWL」マークが表示されますが、さらに安全性を高めるために「VIA」マークという追加認証制度も存在します。この二つのマークの違いと重要性について解説します。



JWLマーク。

• 「Japan Light Alloy Wheel」の略称から作られた記号
• ホイールメーカー自身による自主認定の証
• 国土交通省が定めた技術基準への適合を示す
• 車両に取り付けた状態で容易に確認できる箇所に表示
• 車検時に必須の確認項目となっている

VIAマーク。

• 「Vehicle Inspection Association」の略
• 第三者機関である「自動車用軽合金製ホイール試験協議会」による認証
• JWL基準に適合していることを第三者が客観的に確認した証明
• より厳格な品質・強度確認試験に合格した製品に付与される
• 国内市販用（アフターマーケット向け）の軽合金ホイールに対する登録制度

両マークの最大の違いは「誰が認証しているか」という点です。JWLマークはメーカーの自己認証であるのに対し、VIAマークは第三者機関による客観的な認証です。人命に関わる安全性を確保するため、自主認定だけでなく第三者による確認制度が設けられています。



日本の公道を走行する車両に装着されるアルミホイールには、JWLマークが必須となっており、このマークがないホイールを装着していると車検に通りません。一方、VIAマークは必須ではありませんが、その表示があることでより高い品質と安全性が保証されるため、一般消費者の信頼を得るうえで重要な役割を果たしています。



JWL基準適合ホイールの車検対応と法規制



JWL基準は単なる業界標準ではなく、日本の道路運送車両の保安基準と密接に関連しています。保安基準では「走行装置等」（第9条）において、「堅ろうで安全な運行を確保できるものであること」と規定されています。そして軽合金製ディスクホイールについては、JWLまたはJWL-Tマークが表示されており、かつ損傷がないものが「堅ろう」と見なされます。



車検（自動車検査）では、この保安基準への適合性を確認するため、検査官がJWLマークの有無を必ずチェックします。マークのないホイールが装着されている場合、車検は通過できません。つまり、JWL基準に適合していないホイールを装着して公道を走行することは、法的に認められていないのです。



1995年11月22日には、規制緩和政策の一環として「自動車部品を装着した場合の構造等変更検査時等における取り扱いについて」が運輸省（現国土交通省）から通達されました。この通達により、ホイール交換時の構造等変更検査が不要となりましたが、JWL基準への適合性は引き続き必須要件とされています。また、インチアップによる最低地上高は新たに9cmと定められました。



法規制の変遷としては、当初は安全性確保のために厳格な規制が設けられていましたが、その後のアフターマーケット市場の拡大に伴い、ユーザーの利便性を考慮した規制緩和が進められてきました。しかし、安全性に関わる基本的な要件は一貫して維持されています。



製造メーカーは、JWL基準への適合性を証明するために、所定の試験を実施し、その結果を記録・保管する義務があります。また、基準に適合したホイールには、明確に識別できるJWLマークを付す必要があります。



JWL基準が金属加工業界にもたらす技術革新と挑戦



JWL基準の導入は、単に安全基準を設けるだけでなく、金属加工業界、特に軽合金ホイール製造分野に大きな技術革新をもたらしました。この観点は検索上位の記事ではあまり触れられていない独自の視点です。



材料技術の進化
JWL基準を満たすためには、強度と軽量性を両立させる高度な合金開発が必要です。アルミニウム合金の場合、例えばJIS H4000に規定されるアルミニウム合金の5000番台（Al-Mg系）や6000番台（Al-Mg-Si系）などが広く使用されています。これらの合金は、強度、加工性、耐食性のバランスに優れており、JWL基準の厳しい試験をクリアするために最適化されています。



製造プロセスの革新
JWL基準は製品の性能だけでなく、製造プロセスにも間接的に影響を与えています。例えば。

• 鋳造技術：気泡や不純物を極限まで減らす高精度鋳造技術
• 熱処理：合金の機械的特性を最適化するための精密な熱処理技術
• 機械加工：高精度なCNC加工による寸法精度の向上
• 表面処理：耐食性と美観を両立させる高品質な表面処理技術

これらの技術革新は、JWL基準への適合を目指す過程で発展し、日本の金属加工技術の水準を全体的に引き上げることに貢献しました。



品質管理システムの発展
JWL基準適合製品を安定して生産するためには、高度な品質管理システムが不可欠です。多くのホイールメーカーは、ISO 9001などの国際品質マネジメントシステムと組み合わせた独自の品質保証体制を構築しています。これには。

• 原材料の受入検査
• 製造工程における各種検査
• 完成品の非破壊検査（X線検査など）
• 抜き取り検査による破壊試験

などが含まれ、これらの品質管理技術も業界全体の技術水準向上に寄与しています。



技術的課題と今後の展望
JWL基準への適合は、製造業者にとって以下のような技術的課題も提示しています。

1. さらなる軽量化と強度向上の両立
2. 環境負荷の低減（製造プロセスのCO2排出削減など）
3. リサイクル性の向上
4. コスト競争力の維持

これらの課題に対応するため、新素材の開発や製造プロセスの革新が今後も続くでしょう。特に、カーボンニュートラル実現に向けた環境配慮型製造技術の開発は、今後の重要なテーマとなっています。



JWL基準は、単なる規制ではなく、金属加工業界の技術進化を促す重要な推進力となっているのです。



この基準に適合するホイールを製造できる技術力は、日本の金属加工業界の国際競争力を支える重要な要素となっています。海外市場においても、JWL基準適合は高品質の証として認知されつつあり、日本製ホイールの付加価値を高める要因となっています。



以上のように、JWL基準は単なる安全規格を超えて、金属加工技術の進化を促し、業界全体の技術水準向上に大きく貢献しているのです。これは製造業者にとっての課題であると同時に、技術革新の機会でもあります。
