western electric rules とは：管理図で工程異常を見抜く8つのルール完全解説

管理図の限界線を超えた点だけチェックしていると、工程異常の7割を見逃します。

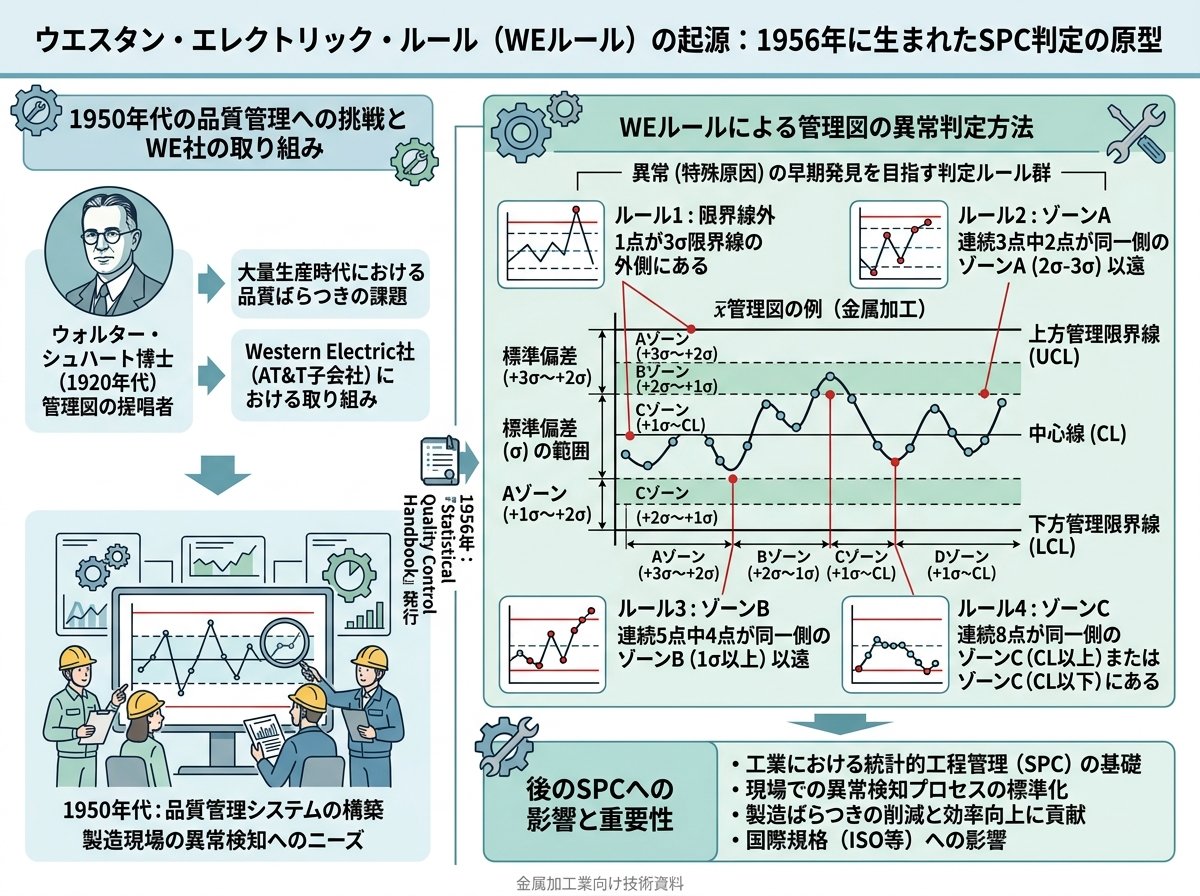

western electric rulesの起源：1956年に生まれたSPC判定の原型

Western Electric Rules（ウェスタン・エレクトリック・ルール）は、1956年に米国のWestern Electric社が発行した「Statistical Quality Control Handbook」の中で体系化された、管理図の異常判定ルールです。略称として「WECO Rules」とも呼ばれます。

この手法の基礎を築いたのは、ウォルター・A・シューハート（Walter A. Shewhart）です。シューハートは1924年頃からWestern Electric社に勤務し、工程の「偶然原因によるばらつき」と「異常原因によるばらつき」を区別するための管理図理論を構築しました。そのシューハートの考え方を引き継ぎ、会社として体系的にまとめたものが現在のWestern Electric Rulesです。

管理図は工程の安定性を時系列でグラフに示すものです。横軸に時間（またはサンプル番号）、縦軸に測定値をとり、中心線（CL）と上下の管理限界線（UCL・LCL）の3本の線を基準にプロットします。管理限界は工程データの平均値±3σ（シグマ）で計算されており、工程が安定している場合には全データの99.73%がこの範囲内に収まるとされています。これが「3シグマルール」の根拠です。

これが基本です。

しかし、管理限界を超えた点だけを見ていれば十分かといえば、そうではありません。管理限界内に収まっていても、点の並び方に特定のパターンが現れた場合、それは偶然では説明できない変動、つまり異常原因が存在するシグナルである可能性があります。Western Electric Rulesはその「管理限界内の異変」を検出するために開発された8つの判定基準です。

JIS規格（JIS Z 9020-2：2023）においても、シューハート管理図の異常判定ルールの参考例としてウェスタン・エレクトリック社の8つのルールが明記されています。金属加工現場でSPCを導入している企業では、このルール体系を前提にした品質管理システムを使っているケースが多くあります。

SPCの基礎と管理図の考え方について、さらに詳しく知りたい場合は以下が参考になります。

管理図の基礎からSPCの実務応用まで日本語で体系的に解説されています。

統計的工程管理（SPC）とは？ – NTTコムオンライン

western electric rulesの8つのルール：ゾーンA・B・Cの仕組みから読む

Western Electric Rulesを理解するためには、まず「ゾーン」の概念を押さえる必要があります。管理図は中心線（CL）を起点に±1σ、±2σ、±3σの6本のゾーン境界線で区切られ、それぞれ以下の名称がついています。

| ゾーン | 範囲 |
|--------|------|
| ゾーンC（最内側） | 中心線から±1σ以内 |
| ゾーンB | ±1σ超〜±2σ以内 |
| ゾーンA（最外側） | ±2σ超〜±3σ以内 |
| 管理限界外 | ±3σ超 |

この3つのゾーンを使って、以下の8つのルールが定義されています。

ルール番号	判定条件	検出する異常の種類
ルール1	1点がゾーンAを超える（管理限界外）	突発的な大きな異常
ルール2	連続する9点が中心線の同じ側にある	平均値のシフト（小さなズレ）
ルール3	連続する6点が単調増加または単調減少	トレンド変化（工具摩耗など）
ルール4	連続する14点が交互に上下する	サンプリングの問題・2つの工程混在
ルール5	連続する3点のうち2点がゾーンA以上に同じ側	平均値の中程度のシフト
ルール6	連続する5点のうち4点がゾーンB以上に同じ側	平均値の小さなシフト
ルール7	連続する15点がゾーンC（中心付近）に集中	測定誤差・データ改ざんの疑い
ルール8	連続する8点がゾーンC外かつ中心線の両側	2つの異なる工程が混在

ルール1が基本です。

ルール2は「9点連続で中心線の同じ側」という条件ですが、これは統計的に確率1/256（約0.4%）の出来事が起きたことを意味します。偶然ではなく、工程の平均がわずかにシフトしている可能性を示しています。切削加工で言えば、工具交換後に設定値がわずかにズレた場合や、材料ロットが切り替わった場合などに現れやすいパターンです。

ルール3の「6点連続増加または減少」は、工具摩耗や研削砥石の目詰まりなど、継続的に変化する工程変動を捉えるのに適しています。この傾向が管理図に現れたときに早期対処できれば、不良品が出る前に工具交換・補正が可能になります。

意外なのはルール7です。点が管理限界に近づかず、逆に中心に集まりすぎるパターンも異常として判定されます。これはデータ改ざんや、複数の工程・機械・作業者が混在している状態をサンプリング方法が正しく反映できていない場合に起きることがあります。

管理図のルール解説とJIS規格との対応関係については以下を参考にしてください。

管理図の異常判定ルールの実務的な解釈と8ルールのグループ分けが詳しく解説されています。

管理図の異常判定ルール【本当は守らなくても良い？】 – SiGmA Eye

western electric rulesとネルソンルールの違いと使い分け

Western Electric Rulesとよく混同されるのが「ネルソンルール（Nelson Rules）」です。1984年にロイド・ネルソン（Lloyd S. Nelson）が提唱したネルソンルールは、Western Electric Rulesを拡張し、より細かい異常検出を可能にしたものです。

2つのルール体系の主な違いを整理すると、以下のようになります。

比較項目	Western Electric Rules	Nelson Rules
提唱年	1956年	1984年
ルール数	8つ（実質10条件）	8つ
平均値シフト検出	9点連続（同側）	9点連続（同側）
トレンド検出	6点連続増減	6点連続増減
適用の柔軟性	やや厳密	より包括的

これは使えそうです。

実務上の使い分けを考えると、Western Electric Rulesは製造業の管理図運用の標準的な出発点として適しており、JIS規格にも参考として掲載されています。ネルソンルールはWestern Electric Rulesの考え方を踏襲しつつ、学術的・分析的な用途により向いています。

注目すべき点として、MathWorks社のMATLABでは、controlrules関数において両方のルール体系が実装されており、"we"（全Western Electricルール）または"n"（全Nelsonルール）といったパラメータ指定で管理図に適用できるようになっています。金属加工ラインで自動測定システムを構築している場合は、こうしたソフトウェア的な実装を理解しておくことが役立ちます。

つまり、どちらを使うかは目的と現場環境で決める、ということです。

金属加工における切削や研削の工程では、工具摩耗によるトレンド変化（ルール3）や、加工ロット切替時の平均値シフト（ルール2・5・6）を見逃さないことが、外注先や顧客へのクレーム件数に直結します。まずWestern Electric Rulesの基本8ルールを習得してから、必要に応じてネルソンルールを参照する、という順番が現実的です。

Western Electric Rules・Nelson Rulesの両方をカバーしたMATLAB公式ドキュメントです。

controlrules – Western Electric管理ルールとNelson管理ルール（MathWorks）

western electric rulesを金属加工現場で正しく使うための実践ポイント

金属加工の現場で管理図を運用していても、「管理限界を超えた点が出たら対処する」だけの使い方になっていないでしょうか。Western Electric Rulesを知っていても、8つすべてを常時適用するのは必ずしも正解ではありません。

ここが重要です。

実務での運用は「ルール1（3σ超え）だけを常時適用し、残りのルールは事後分析に使う」という使い方が、専門家の間で推奨されています。その理由は第一種の過誤（誤検知）の問題です。複数のルールを同時に適用すると、本来は異常でない状態を「異常あり」と判断してしまう確率が大幅に上昇します。たとえばルール2〜8を全部常時適用した場合、偽アラームが頻発し、現場担当者がルールへの信頼を失い、管理図そのものが形骸化するリスクがあります。

推奨される使い方を整理すると以下のようになります。

- リアルタイム監視（量産中）：ルール1（3σ超え）を基本とし、必要に応じてルール5（連続3点中2点がゾーンA以上）を追加で適用する
- 事後分析（クレーム発生・不良多発時）：過去の管理図データをルール2〜8の目線で振り返り、パターンの出現タイミングと工程変化点（材料ロット切替、工具交換、作業者変更など）を照合する
- サンプリング問題の確認（量産立ち上げ時）：ルール4・7・8は交互パターン・過集中パターンを検出するため、サンプリング方法が適切かどうかを確認するのに活用する

金属加工でよく起きる「工具摩耗によるトレンド」は管理図上でルール3のパターン（連続6点以上の単調増加）として現れます。これを事後に発見した場合、「何点目から傾向が出始めたか」をさかのぼって確認することで、工具交換インターバルの適正化につながります。CNC加工機で航空宇宙部品の穴径を管理していたあるケースでは、管理図でこのパターンを早期に捉え、工具オフセット補正を行ったことで不良品をゼロに抑えられた事例があります。

金属加工のCNCバッチ生産における具体的なSPC活用事例は以下を参考にしてください。

CNCバッチ生産でのSPC導入事例。±0.005mmの公差管理をSPCで実現したチタン部品の実例が詳述されています。

統計的プロセス管理によるCNCバッチ生産の強化 – 華騰金属

また、管理図を正しく運用するうえで見落とされがちなのが「管理限界と規格値の混同」です。管理限界は工程データから統計的に算出されるものであり、顧客が要求する規格値（公差範囲）とは別物です。管理限界を規格値に合わせて手動で調整してしまうと、工程の異常が見えなくなります。これは特に寸法公差が厳しい切削部品や精密プレス部品の現場で起きやすい誤りです。

管理限界を規格値に合わせてはいけません。

管理図が機能するためには、工程能力指数（Cpk）が1.33以上（できれば1.67以上）確保されていることが前提です。Cpkが低い工程では、管理図を引いても「ほぼすべての点が管理限界の内外を行き来する」という状態になり、Western Electric Rulesを適用しても意味のある情報が得られません。まず工程の能力を確保することが条件です。

管理図の種類選択と運用における落とし穴を包括的に解説した製造業向けのコラムです。

管理図の使い分けと異常の見つけ方 製造業で失敗しないSPCの基本 – GINGA

western electric rulesで管理図が「形骸化しない」ための独自視点：ルールの優先順位設計

多くの製造現場で管理図が形骸化する根本原因は、「何のために異常判定しているか」という目的が現場に共有されていないことです。これはWestern Electric Rulesの使い方の問題ではなく、運用設計の問題です。

同じルールでも、現場の「異常への対処フロー」が整備されているかどうかで、管理図が生きたツールになるかどうかが決まります。重要なのは「ルールの数」ではなく「ルール違反が出たときに誰が何をするか」というアクション設計です。

具体的には、以下の3段階で優先順位を設計することが現場実装のポイントです。

- 第1段階（即停止・報告）：ルール1（管理限界外の点）が発生 → その場で加工を止め、異常原因を特定してから再開
- 第2段階（注意監視・記録）：ルール2・3・5・6（平均シフト・トレンド）が発生 → 警戒レベルを上げ、次のサンプルで再確認。工具・材料・設備の変化点を記録
- 第3段階（定期分析）：ルール4・7・8（交互・過集中パターン）が発生 → リアルタイム対処ではなく、月次・週次の工程分析会議で振り返り対象にする

この優先順位設計によって、「異常アラートが多すぎて誰も見なくなった」という状況を防ぐことができます。これは使えそうです。

さらに、Western Electric Rulesの適用はリアルタイムの管理図だけでなく、過去データの分析にも有効です。過去の管理図データに対してルール2〜8を適用し、「どのルールが何回、どの時期に引っかかっていたか」を集計することで、工程の潜在的リスクを可視化できます。たとえば月に3回ルール3（連続増加）が発生している工程では、工具寿命の管理基準を見直すべきサインかもしれません。

IATF16949やISO 9001の品質マネジメントシステムでは、不適合の再発防止に対する根拠ある証拠の提出が求められます。Western Electric Rulesに基づく事後分析データは、こうした根拠資料としても活用できます。品質システムの観点からも、ルールを「知っている」だけでなく「使い分けられる」状態にしておくことが、金属加工業界での競争力につながります。

事後分析での活用方法については以下も参考にしてください。

SPCの管理図が異常判定だけでなく根本原因分析にどのように活用されるかを解説しています。

管理図を使用して製造品質を向上する方法 – dataPARC
