タレットを最大12本まで装着できるのに、普通旋盤のままでは工具1本ずつしか使えず、段取りだけで1日が終わることがあります。

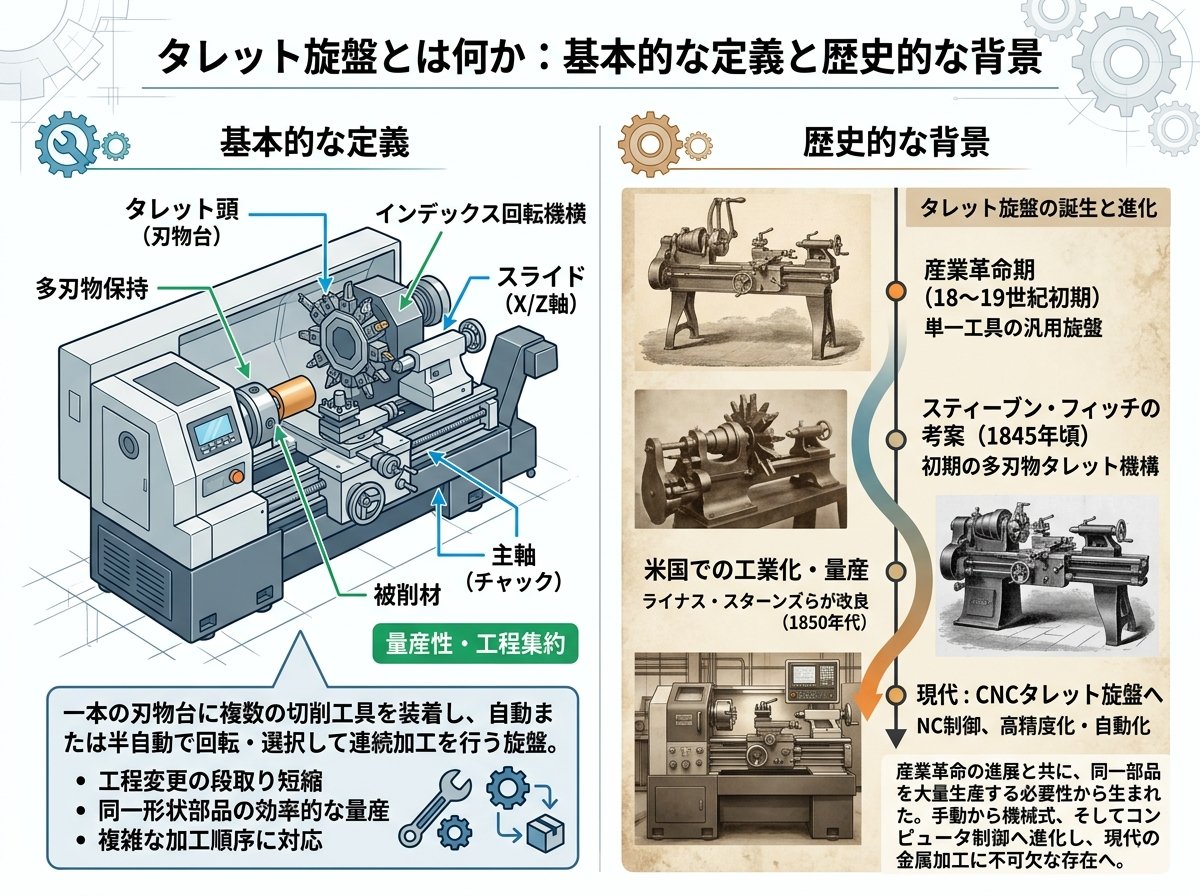

タレット旋盤とは何か：基本的な定義と歴史的な背景

タレット旋盤とは、普通旋盤（汎用旋盤）の心押し台の代わりに、タレットと呼ばれる旋回式の刃物台を取り付けた工作機械のことです。タレットには複数の工具（バイト・ドリル・タップなど）をあらかじめセットしておき、タレットを回転させるだけで使用する工具を瞬時に切り替えられます。つまり「工具を外して付け替える」という手間を大幅に省ける設計になっています。

歴史は意外なほど古く、1845年にアメリカの技術者フィッチが銃器の大量製造を目的として開発したのが原型です。旋回式刃物台には8個の工具を搭載できる構造になっており、これが互換性部品を大量生産するアメリカン・システムの発展を後押ししました。19世紀後半には実用化が進み、機械部品の量産現場に広く普及していきます。

日本には明治以降に欧米の工作機械と共に導入され、戦後の高度成長期には製造業の量産ラインを支える中核機械として活躍しました。NC旋盤が普及する以前は、タレット旋盤こそが「量産加工の主役」だったといっても過言ではありません。

つまり、タレット旋盤の本質は「工具をまとめて持つことで、1台の機械が多工程を連続処理する」という発想にあります。

現代では、そのタレット機構はCNC（コンピュータ数値制御）旋盤にそのまま受け継がれており、現場で日常的に使われているNCタレット旋盤のルーツがこの機械です。「タレット旋盤」という言葉を正確に理解しておくことは、現代のNC旋盤を正しく扱うための土台になります。

参考：工作機械の歴史とタレット旋盤の起源について（三共製作所 工作機械展示）
https://www.sankyo-seisakusho.co.jp/museum/machine/lathe13.html

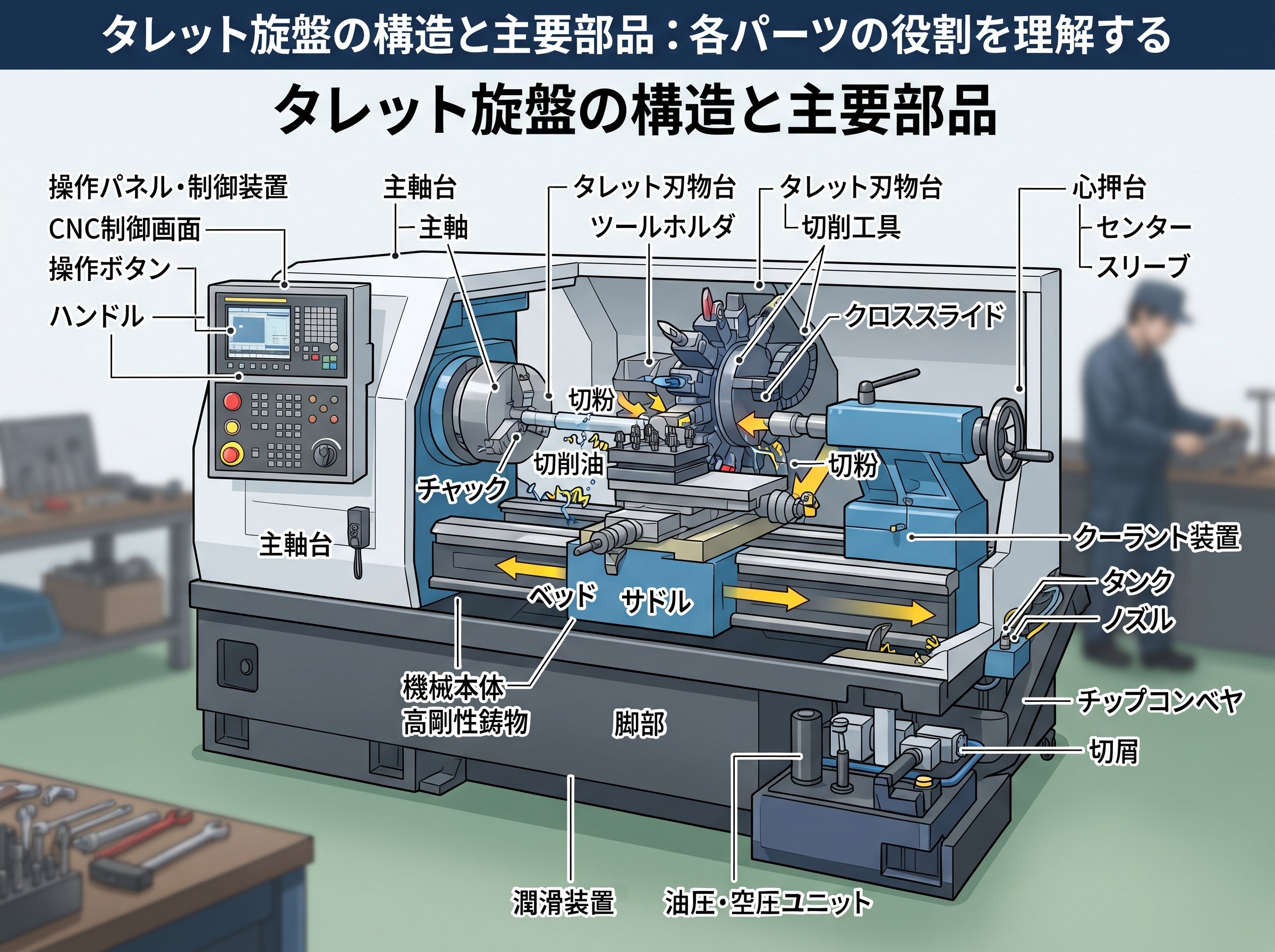

タレット旋盤の構造と主要部品：各パーツの役割を理解する

タレット旋盤の基本構造は、普通旋盤と共通する部分も多いものの、タレット機構の存在がすべてを変えています。ここでは主要な構成パーツをひとつずつ整理します。

パーツ名	役割
主軸台（ヘッドストック）	チャックを使ってワークを固定し、モーターで回転させる駆動部分。電動式と歯車式の2タイプがある。
タレット（旋回式刃物台）	6面から12面の六角形または多角形の工具ホルダー。回転することで工具を切り替える。最大12本の工具を装着可能。
往復台（キャリッジ）	タレットを乗せてX軸・Z軸方向に移動させる台。切込み量や送り量を制御する。
ベッド	全パーツを支える土台。切削抵抗を受けるため高剛性が必要。鋳鉄製が多い。
横刃物台（クロススライド）	外径削りや端面加工に使う独立した刃物台。タレットとは別に動作する。
送り装置	工具とワークを相対的に移動させる装置。手動・機械式・CNC制御の3種類がある。

特筆すべきはタレットの構造です。通常6面から12面の多角形で、各面にタップ穴が4箇所設けられており、工具ホルダーを確実に固定できます。タレットは可動ベアリング上に設置されているため、クランプを解放するだけで手動または自動で回転が可能です。

実際の加工では、横刃物台で外径削り・端面削りを行いながら、タレット側でセンター穴あけ・中ぐり・タップ加工を行うという役割分担が基本です。タレットが1回転する間に複数の加工が完了する設計になっており、「タレット1回転＝製品1個完成」というケースも現場ではよく見られます。

これが基本です。

なお、CNC旋盤に搭載されているタレット型刃物台は、この手動タレット旋盤の仕組みをそのままプログラム制御に置き換えたものです。構造の原理を理解しておくと、CNCのプログラムを組む際にも工具割り付けの判断がしやすくなります。

参考：タレット型刃物台の構造と動作原理（monoto.co.jp）
https://monoto.co.jp/glossary-turrettypetoolpost-127/

タレット旋盤の種類：横型・立型・ツインタレット・CNCタレット旋盤の比較

タレット旋盤には動作方向・タレット数・制御方式によっていくつかの種類があります。現場の加工ニーズに合わせて選ぶ必要があるため、それぞれの特徴を把握しておくことが重要です。

• 🔧 横型タレット旋盤（手動）：タレット軸がワーク軸と水平に配置された最もオーソドックスなタイプ。手動操作で工具を割り出す。汎用旋盤からの移行に適している。棒材加工や中小ロットの量産に向く。
• 🏗️ 立型タレット旋盤：タレットヘッドの軸が機械ベースに対して垂直に配置されたタイプ。重量物や大径ワーク（直径1m超も）の加工が得意。タレットだけで最大6工具、両脇の四角刃物台に4工具ずつで合計14工具を収容できる。
• ⚡ ツインタレット旋盤（2タレット）：上下または前後に2つのタレットを搭載したタイプ。一方が荒削りを行う間に、もう一方が仕上げ加工を進めるため、シングルタレットと比べてサイクルタイムを大幅に短縮できる。バッチ量産に特に適している。
• 🤖 自動タレット旋盤：カムシャフトによってタレットのスライドと割り出しを機械的に自動化したタイプ。NC以前の時代に量産ラインで多用された。単純形状の大量生産には現在も有効。
• 💻 CNCタレット旋盤：Gコードプログラムによってスピンドル速度・送り速度・タレットの動きを数値制御するタイプ。現在の製造現場で最も普及しているタイプ。8〜12本の工具を搭載でき、複数工程を1チャックで完結できる。

CNCタレット旋盤は特に重要です。

タレット型NC旋盤は通常8〜12本の工具をセットでき、荒削り・仕上げ・溝加工・ねじ切り・内径加工を1回の段取りで連続処理できます。汎用型NC旋盤が各工程ごとに手動工具交換を必要とするのに対して、タレット型は完全に自動化できるため、無人運転や長時間の連続稼働にも対応しやすくなります。

近年ではタレットに「駆動工具（回転工具）」を搭載したタイプも普及しており、ドリル加工・フライス加工・タッピングまで1台でこなす「簡易複合加工機」としての役割も担うようになっています。これはもはやタレット旋盤の枠を超えた存在といえるでしょう。

参考：CNCタレット旋盤の種類と特徴（アスク株式会社）
https://www.askk.co.jp/contents/blog/types-of-nc-lathes.html

タレット旋盤と普通旋盤・クシ刃型旋盤の違い：現場で使い分けるための比較ポイント

「タレット旋盤と普通旋盤は何が違うのか」という疑問は、現場の入門者から中堅の作業者まで共通して抱くものです。また、CNC旋盤の刃物台として並立するクシ刃型との違いも、機種選定では欠かせない比較ポイントになります。

まず普通旋盤（汎用旋盤）との比較です。

比較項目	タレット旋盤	普通旋盤（汎用旋盤）
工具本数	6〜12本を同時セット可能	基本は1本（刃物台は最大4本）
工具交換方法	タレットを回転するだけ（数秒）	手動で外して付け替え（数分）
加工スキル	比較的低くてもこなせる	熟練が必要
設定時間（段取り）	長め（初回のみ）	短い
量産対応	◎ 得意	△ 不向き
単品・修正加工	△ やや不向き	◎ 得意
テーパー加工	短テーパーのみ対応	あらゆる角度に対応

普通旋盤は「1工具を職人がコントロールする機械」であるのに対して、タレット旋盤は「複数の工具を効率よく使い回す機械」という違いがあります。手動での微調整や単品加工には普通旋盤が優れていますが、同じ部品を50個・100個と繰り返し作る場合はタレット旋盤の圧倒的な効率が活きてきます。

次に、CNC旋盤の刃物台として比較されるクシ刃型との違いです。

• 🔩 クシ刃型旋盤の特徴：くし状に工具を横並びで固定し、送り台の移動だけで工具を割り出す。割り出し時間が非常に速く、主軸と同じ台に設置されるため熱変位の影響を受けにくい。高精度な量産加工に適しており、加工時に発生する切粉の影響も受けにくい。ただし工具同士が近いため干渉リスクがある。
• ⚙️ タレット型旋盤の特徴：円形の回転機構で工具を割り出すため割り出し時間はやや長いが、多工程の加工を自動で行える。工具が放射状に配置されるため干渉が起きにくく、切粉の影響も受けにくい。多種類の加工を組み合わせた複合工程に強い。

一言でまとめると、クシ刃型は「高精度量産」に強く、タレット型は「多工程複合加工」に強いという使い分けが原則です。

これは使えそうです。

自動車部品のような精度重視で工程がシンプルな小型部品ならクシ刃型、油圧部品やバルブのような複数工程が絡み合う部品ならタレット型が有利になります。現場で機種を選ぶ際には、まず「加工工程の複雑さ」と「求める精度の水準」を整理することが近道です。

参考：クシ刃型とタレット型の比較解説（北村製作所）
https://jknc.co.jp/blog/68

タレット旋盤とNC旋盤の関係：現代の製造現場では何がどう変わったか

「タレット旋盤とNC旋盤は別物なのか、それとも同じなのか」という疑問を持つ方は少なくありません。結論から言えば、現代のNC旋盤の大多数はタレット旋盤の進化形であり、「NCタレット旋盤」と呼ばれています。タレット機構とコンピュータ数値制御（CNC）が組み合わさった機械が、現在の製造現場の主流です。

手動タレット旋盤の時代には、作業者が手でタレットを割り出し、ストッパーを手でセットしながら加工を進めていました。熟練したオペレーターがいなければ高精度な量産は難しく、「左手で主軸を一瞬逆転させて止める」といった感覚的な操作技術が求められていたほどです。

NC化によって何が変わったかというと、主に以下の3点です。

• 📊 工具交換の完全自動化：プログラムのTコード（工具番号）の指定だけで、タレットが自動で該当工具に割り出す。手動操作ゼロで複数工程を連続処理できる。
• 🎯 再現性の飛躍的な向上：同じプログラムを実行すれば、何十個・何百個と同一精度の部品が安定して生産できる。作業者の技量に依存しない。
• ⏱️ 段取り時間の大幅短縮：工具オフセット値をNCに登録しておけば、段取り替えごとに工具を再測定する必要がない。対話式プログラムやCAD/CAM連携で、プログラム作成時間も削減できる。

一方で、NC化には見落とされがちなデメリットもあります。汎用旋盤では加工中に作業者がすぐ修正できますが、NC旋盤は加工前のプログラム作成と工具オフセット設定に時間がかかります。少量単品や急な修正が多い現場では、汎用旋盤の方が合理的なケースもあります。

NC旋盤が一般化する以前、タレット旋盤は「手動ながらも量産に特化した機械」として工場の中心にありました。現代では手動タレット旋盤の出番は減っていますが、その構造と動作原理はNCタレット旋盤に完全に引き継がれています。タレット旋盤を知ることは、NC旋盤の本質を理解することと同義です。

参考：NCタレット旋盤の仕組みと段取り（チャンプ株式会社）
https://www.champ-j.com/topics/customparts/a50
