ステンレス鋼が錆びにくい理由の本質は、表面に自動的に形成される「不動態皮膜」という極薄の保護膜にあります。一般的な鉄は空気中の酸素や水分と結合して酸化し、錆びという化学変化を起こします。しかしステンレスに含まれるクロムは、この化学反応よりも優先的に酸素と結合するという特性を持っています。
クロムが酸素と結合する際、数nm程度の非常に薄い酸化皮膜を形成するのです。このわずかな厚さにもかかわらず、この膜は非常に緻密で安定しており、ステンレスの内部に含まれる鉄と外部環境を完全に遮断します。不動態皮膜は化学変化しにくい特性を持つため、内部の鉄が酸化して錆びるプロセスを根本的に防いでくれるのです。
この不動態皮膜の厚さは通常1～5nm程度で、これは肉眼では絶対に確認できない厚さです。しかし、その小ささにもかかわらず極めて高い防錆効果を発揮します。ステンレス鋼の定義自体が「鉄を主成分としながらクロムを10.5%以上含む合金鋼」とされているのは、このクロムの不動態皮膜形成能力が決定的に重要だからです。
ステンレスの耐食性の最大の特徴の一つが、傷ついた不動態皮膜を自動的に修復する「自己修復機能」です。工業製品として使用されるステンレスは、加工・溶接・運搬の過程で必ずといっていいほど微細な傷が入ります。通常の鉄であれば、この傷から直ちに錆が発生してしまいます。
しかしステンレスの場合、傷で不動態皮膜が破壊されても、そこが酸素や水に再び曝露された瞬間に、破壊された部分を新しい不動態皮膜が瞬時に覆い始めるのです。クロムは常に酸化する準備状態にあるため、新たな傷の露出面もすぐに酸化して保護膜が再形成されるわけです。
この自己修復能力があるからこそ、ステンレスは複雑な形状の製品や、加工を多く施される製品にも適用可能となっています。溶接箇所や曲げ加工部分にも同様に不動態皮膜が形成されるため、通常の使用環境であれば加工後も耐食性が保持されます。ただし、この自己修復機能は酸素や水などの酸化性物質が存在することが前提となっているため、完全に酸素を遮断された環境では機能しません。
ステンレス鋼の耐食性はクロム含有量に比例します。クロムが12%以上含まれていれば、一般的な環境では基本的な耐食性が得られます。しかし、より苛酷な環境で使用される場合は、クロムの含有量をさらに増やすか、ニッケルなどの合金元素を加える必要があります。
一般的なSUS304ステンレスは「18-8ステンレス」とも呼ばれ、クロム18%とニッケル8%の組合せを標準としています。このニッケルの役割は極めて重要で、クロムだけの場合よりも不動態皮膜をより厚く、より強固に形成させるはたらきをします。特に非酸化性酸（硫酸や塩酸など）に対する耐食性を大幅に向上させるため、食品製造やケミカル関連の現場ではニッケル含有量が高い材料が選定されることが多いのです。
さらに高い耐食性が求められる現場では、SUS316やSUS316Lといった材料が使用されます。これらはニッケルに加えてモリブデンを2%程度含んでおり、とくに海水環境や塩分を含む環境での孔食（ピッティング）や隙間腐食に対する耐性が著しく向上しています。金属加工現場で材料選定する際は、単にステンレスだからという判断ではなく、使用環境に応じたクロムおよび合金元素の含有量を確認することが極めて重要です。

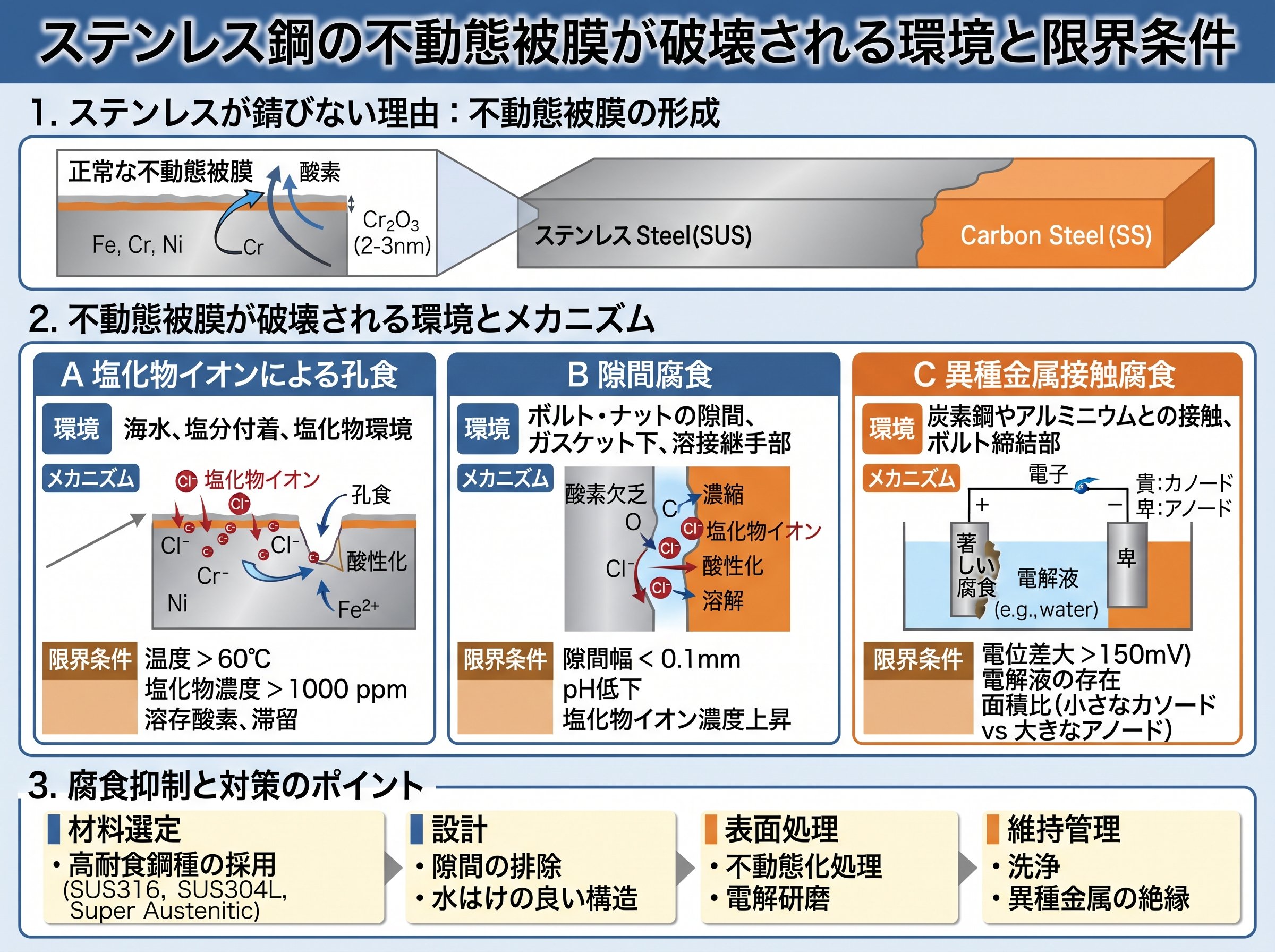

ステンレスが「錆びない」という認識は実は誤りで、正確には「錆びにくい」というべきです。不動態皮膜の形成と自己修復能力があっても、特定の環境や条件下ではステンレスも確実に錆びます。この限界を理解することが、金属加工現場での材料選定と品質管理において非常に重要です。
塩分はステンレスの耐食性を損なわせる最大の要因の一つです。塩化物イオンが不動態皮膜の表面に付着し、そのまま放置されると、局所的に不動態皮膜が破壊される「孔食」という現象が発生します。海沿いの地域や、調味料（醤油・味噌など）を扱う食品工場では、通常のSUS304では不十分で、モリブデン含有のSUS316が必須となるのはこのためです。
化学薬品に対する耐食性も材質に依存します。クロムが形成する不動態皮膜は硝酸などの酸化性酸には強いですが、硫酸や塩酸といった非酸化性酸に対しては相対的に弱いという特性があります。このため、強酸性の液体を扱う現場ではニッケル含有量を確保するか、さらに先進的なハステロイなどの高ニッケル合金を選定する必要があります。
さらに、汚れや水分がステンレス表面に長時間付着していると、その部分で不動態皮膜の形成が阻害され、局所的に腐食が進行します。これを「もらい錆び」と呼び、他の金属がステンレス表面に接触した場合にも同様の現象が起こります。つまり、ステンレスの耐食性を維持するには、製品の選定だけでなく、使用環境での適切な管理と定期的なメンテナンスが不可欠なのです。
金属加工現場でステンレスの耐食性を最大限に活用するには、材料の特性を正確に理解したうえで、使用環境に応じた対策を講じることが求められます。設計段階から予防的に対処することが、長期的な品質維持と経済性の両立を実現します。
表面処理技術の活用が一つの重要な手段です。不動態化処理（パッシベーション）では、硝酸やクエン酸などの薬液を用いてステンレス表面に人工的に厚い不動態皮膜を形成または再形成します。この処理により、既存の微細な傷や、加工時に付着した異物由来の弱点が改善され、耐食性が大幅に向上します。特に溶接部や複雑な加工部分を持つ製品では、製造後の不動態化処理が錆び発生の予防に極めて効果的です。
電解研磨も高度な表面処理技術の一つです。ステンレス表面を電気化学的に溶かして平滑化させることで、汚れなどの不動態皮膜形成を阻害する物質が除去され、より強固で均一な不動態皮膜が形成されます。表面が滑らかになるため、微生物の付着も抑制され、食品工場などの衛生管理が求められる環境では特に有用です。
フッ素樹脂コーティングは、ステンレスの耐食性では対応できない強酸環境に対する選択肢です。PFAやPTFEなどのフッ素樹脂は、ほぼ全ての化学薬品に侵されないため、硫酸濃硫酸などの強酸を扱う現場ではステンレスの内面にこれらをコーティングする方法が採られます。ただし、コーティング膜に微細な穴（ピンホール）が存在すると、その部分から急速に腐食が進むため、膜の完全性確保が設計・製造の両段階で重要となります。
構造設計による予防も同等に重要です。水分や汚れが溜まりやすい角部や溶接部、縁巻き部といった箇所を可能な限り減らすことが、長期的な品質維持につながります。サニタリー設計では、これらの隙間を溶接や一体形成で無くし、洗浄時に汚れが残らないような構造を採用します。同様に、容器の底部が床や台に直接接触しないよう「袴」と呼ばれるかさ上げ用の部材を装着することで、底面からの錆び発生を根本的に防ぐことができます。
現場での日常的な取り扱いと保管も見過ごせません。洗浄時は金属製やナイロン製の硬いたわしを避け、柔らかいスポンジやマイクロファイバークロスを用いることで、表面への傷発生を最小化できます。洗浄後は十分に乾燥させ、湿度の高い環境での長期放置を避けることも基本的かつ重要な対策です。
以下のリンクで、ステンレスの不動態皮膜形成に関する詳細な理論背景と、実務的な表面処理技術の詳細が参考となります。
ステンレスの不動態化処理に関する詳細解説：不動態皮膜の化学的メカニズムと、硝酸・クエン酸を用いた人工形成技術、処理条件が記載されています。
JFEスチール社による公式資料：ステンレス鋼の定義、クロム含有量と耐食性の関係、および異なるステンレス鋼種の特性比較が参考になります。
ベストコ ステンレス 保存容器 電子レンジ オーブン 食洗機 対応 1.2L 長方形 シルバー ロック&ロック ステンハード LST515
