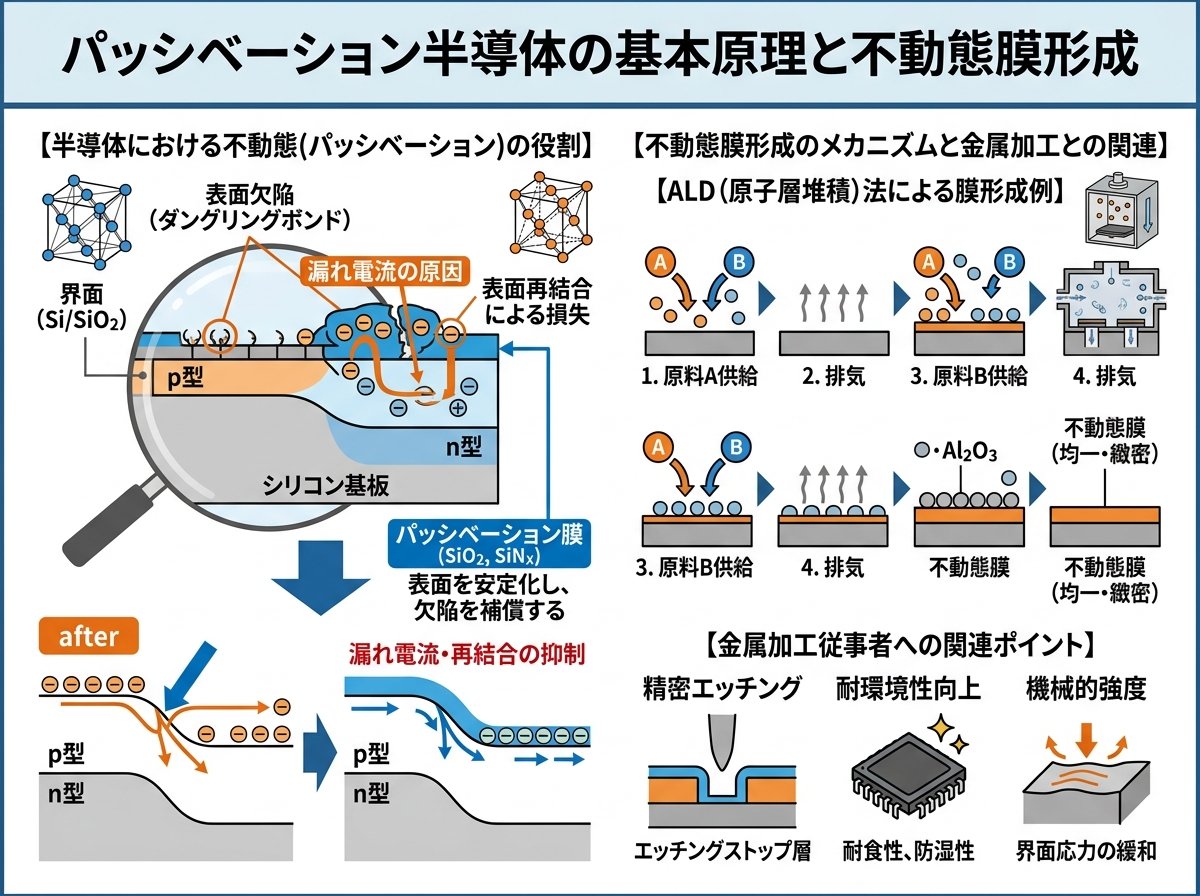

パッシベーションとは、半導体素子の表面に不動態膜（被膜）を形成し、外部環境から素子を保護する工程です。シリコンウェハ上の微細構造は極めて繊細であり、水分や化学汚染によって容易に欠陥が生じてしまいます。半導体製造において微細化が急速に進む中で、表面保護の重要性はますます高まっています。

パッシベーション層は単なる物理的なバリアではなく、化学的なイオン遮蔽機能も果たします。特にナトリウムなどのアルカリ金属や重金属汚染から内部を守ることで、トランジスタの特性劣化を防ぎます。シリコン素子では製作工程中に自動的にSiO₂（石英膜）やガラス層が形成されますが、これだけでは不十分なため、さらに窒化シリコン（Si₃N₄）をプラズマCVDでコートするのが一般的です。この二層構造により、水分浸透への耐性が大幅に向上し、デバイスの長期信頼性が確保されます。

パッシベーション半導体の材料選択と膜特性の比較

パッシベーション膜の材料選択は、デバイスの性能を左右する重要な決定事項です。現在、最も広く使用されている材料は二酸化シリコン（SiO₂）と窒化シリコン（Si₃N₄）です。SiO₂は熱酸化によって形成され、優れた絶縁性能とプロセス適合性を備えています。一方、Si₃N₄はプラズマCVDで堆積でき、SiO₂よりも優れた水分バリア特性と機械的強度を発揮します。

近年の研究開発では、高誘電率（High-k）材料の応用も進んでいます。ハフニウム系やアルミナ系の材料が検討されており、これらは特定の高周波デバイスにおいて優れた誘電特性を提供します。さらに低誘電率（Low-k）膜は配線間の寄生容量低減に用いられ、複合多層膜構造によってパフォーマンスと信頼性の両立が実現されます。膜厚は通常100～500ナノメートルの範囲で設定されますが、プロセス条件や後処理のアニール（熱処理）によって最終的な特性が大きく変わります。

パッシベーション半導体表面における熱酸化とプラズマCVD成膜技術

パッシベーション膜形成の主要な手法は、熱酸化とプラズマCVDの二つです。熱酸化は、ウェハを高温環境下で酸素または水蒸気と反応させ、表層部にSiO₂を形成する方法です。この技術は1950年代から使用されており、プロセス制御の確立性と成膜品質の安定性で知られています。通常、950～1100℃の温度範囲で行われ、処理時間は数十分から数時間に及びます。

一方、プラズマCVD（PECVD）は低温（200～400℃）での成膜が可能なため、熱に弱い材料や配線が形成された後の工程に適しています。プラズマエネルギーを利用することで、化学蒸着と物理的堆積が同時に起こり、緻密で均一な膜が形成されます。低圧CVD（LPCVD）と比較して成膜温度が低いため、デバイスへの熱ダメージが軽減され、特に多層構造を持つ最先端デバイスでは重要な利点となります。成膜速度も異なり、PECVDは毎分数ナノメートルから数百ナノメートル、LPCVDはより遅い速度で行われます。

パッシベーション半導体のエッジ部分と接合終端の保護メカニズム

半導体デバイスにおいて最も脆弱な領域は、PN接合の端部分（接合終端）です。この領域は、デバイスがオフ状態にあるとき強い電界が集中し、外部からの影響を受けやすくなります。パッシベーション層がこの部分を保護できなければ、デバイスのブレークダウン電圧が大幅に低下し、想定寿命よりも早期に故障する可能性があります。

環境からの移動イオン（特にナトリウムなど）がダイ表面に蓄積すると、電界が歪められて寄生伝導経路が形成されてしまいます。また、湿度の高い環境では電気化学反応が起こり、腐食や樹枝状結晶の成長につながります。パッケージング工程の熱サイクルによるストレスは微小なクラックや層間剥離を生じさせ、接合部が直接環境にさらされるリスクが高まります。このため、複合的なパッシベーション層（SiO₂/Si₃N₄の積層）を採用することで、物理的および化学的な二重の保護が実現され、IGBT、高耐圧ダイオード、GaN系デバイスなどの高信頼性が確保されるのです。

パッシベーション半導体製造における品質管理と検査技術

パッシベーション膜の品質は、最終製品の歩留まりと信頼性に直結する最も重要な要素です。膜厚の均一性、密着性、欠陥密度の管理は、各製造段階で厳密に行われます。膜厚はエリプソメトリーや反射型X線回折などの測定手法で、1ナノメートル単位の精度で検査されます。

膜中の欠陥や微孔（ピンホール）は、水分や汚染物質の侵入経路となるため、許容レベルを厳格に設定する必要があります。リーク電流の測定により、膜の絶縁性能が評価されます。一般的に、信頼性試験では高温高湿（85℃、85%相対湿度）で数百時間～数千時間の加速試験を行い、膜の劣化傾向を確認します。さらに、成膜後のアニール（熱処理）条件を最適化することで、膜中の欠陥が低減され、界面特性が改善されます。これらの品質管理プロセスにより、デバイスの長期信頼性が保証され、産業用途や車載用途などの厳しい環境における動作を実現するのです。
