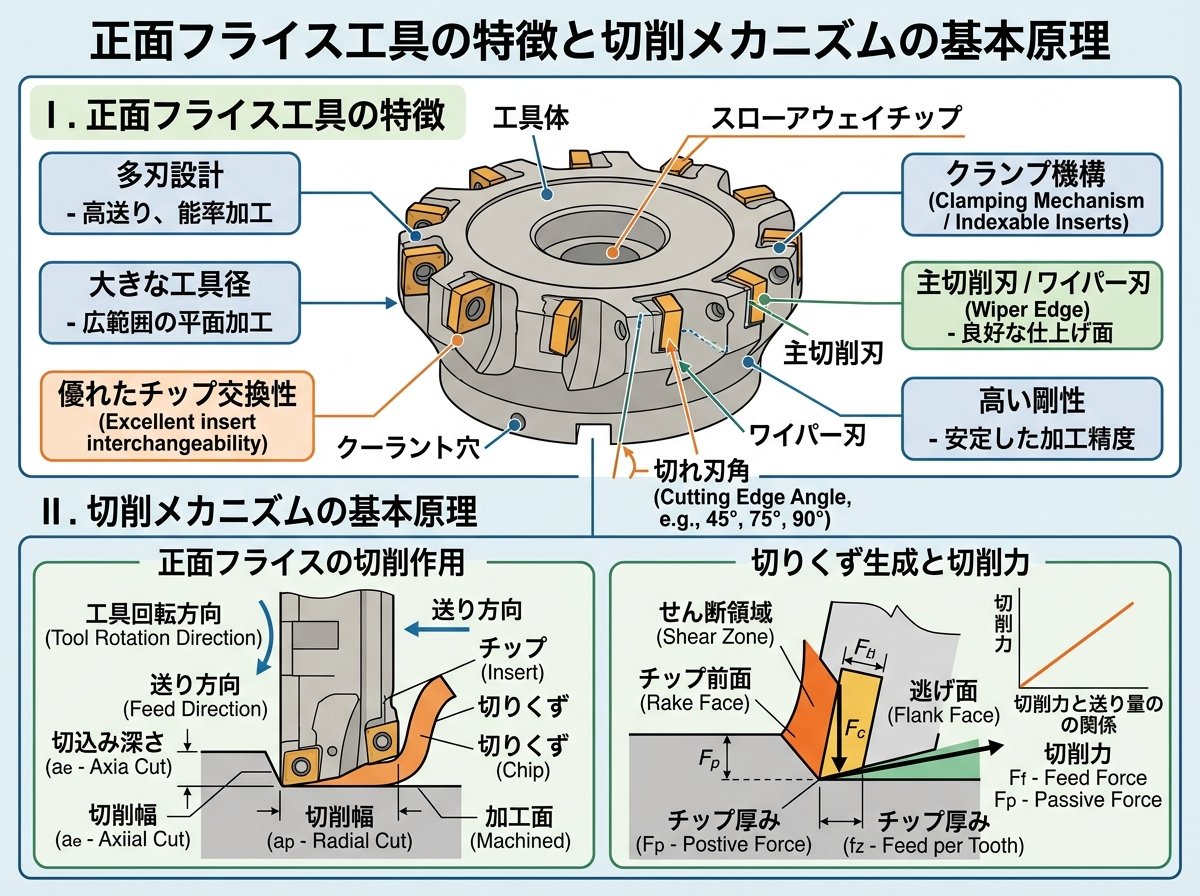

正面フライス工具の特徴と切削メカニズムの基本原理



正面フライス工具（フェイスミル）は、広い平面を効率的に加工するための切削工具です。正面フライスは大径の平面切削に特化しており、切削効率と平面度の精度に優れているため、金属加工の現場で広く活用されています。



正面フライス工具の基本構造は以下のような要素から成り立っています。

• アキシャルレーキ：側面から見たチップの挿入角度で、切れ味に影響します
• ラジアルレーキ：裏から見た角度で、切削抵抗と切りくず排出に関係します
• チップポケット：切りくずを効率的に排出するための空間で、加工効率に直結します
• アプローチ角（コーナ角）：刃が材料に食い込む角度です

正面フライス加工では、工具の回転による断続切削が行われます。この際の切削抵抗は主に径方向に集中するため、長い突き出し量ではカッターのたわみを発生させる原因となります。切削メカニズムを理解することで、加工精度の向上や工具寿命の延長につながります。



加工の効率性という観点では、正面フライスは広範囲の平面を一度に加工できる利点があります。工具の外径が大きいほど、また刃数が増えるほど、1回転で削る量が増え、加工効率が向上します。ただし、刃数が増えるとチップポケットが小さくなり、切粉の排出性が悪化するというトレードオフがあることも覚えておきましょう。



正面フライス加工における切削条件の最適化と抵抗軽減



正面フライス加工の効率と精度を向上させるには、切削条件の最適化が不可欠です。理想的な切削を実現するためには、(1)切削抵抗を小さくする、(2)切削熱を低く抑える、(3)切削振動を生じさせない、といった条件が重要です。



切削条件の主な調整要素とその効果。

1. 切込み角と切込み量

   切削抵抗を小さくするために、切込み角と切込み量を適切に調整することが重要です。一般的には両方とも小さくするのが効果的ですが、薄肉ワークの場合は逆に切込み角を大きくする場合もあります。これにより、ビビりの発生を抑制し、加工精度を向上させることができます。



2. ロールインアプローチの活用

   曲線を描きながらワークに切り込む「ロールインアプローチ」は、切削開始時の負荷を最小限に抑え、チッピングを防止します。切り込み時の切粉が薄くなるため、ビビり抑制にも効果があります。



3. 工具とワークの位置関係調整

   正面フライスの切削面には常に一定の刃数が当たるようにすることで、ビビりの発生を抑制できます。工具の中心とワークの中心をずらし、同時切削刃数を増やすこともビビり抑制に有効です。



材質別の推奨切削条件表。

加工材料	推奨切削速度	送り速度の目安	特記事項
炭素鋼	100-150 m/min	0.1-0.2 mm/刃	切削油剤の使用推奨
ステンレス鋼	60-100 m/min	0.05-0.15 mm/刃	低速・高トルクで加工
アルミニウム	300-500 m/min	0.1-0.3 mm/刃	高速加工が効果的
鋳鉄	80-150 m/min	0.1-0.25 mm/刃	乾式加工も可能

切削条件の最適化プロセスでは、安全側の条件から始め、徐々に最適値へと調整していくアプローチが推奨されます。加工中の切削音や切りくずの状態、仕上げ面の品質などを観察しながら条件を微調整することで、最適な加工条件を見つけることができます。



クーラントの適切な使用も重要です。クーラントは切削領域から熱を取り除くだけでなく、工具やワークピースから切りくずや破片を取り除き、工具の摩耗や損傷を防ぎます。材料に適したクーラントを選択し、一貫した流れを維持することが効率的な正面フライス加工のカギとなります。



正面フライス加工のビビり抑制と安定した切削を実現する工具選定



正面フライス加工における主要な課題のひとつが「ビビり」です。ビビりは加工精度の低下や工具寿命の短縮を引き起こすため、その抑制は高品質な加工を実現する上で非常に重要です。



ビビりの種類と発生メカニズム。

• 強制ビビり振動：断続切削や外部振動源（モータ、歯車など）が原因で発生します
• 自励ビビり振動：切削抵抗の変化によって生じた振動が収まらず増幅する現象です

ビビり抑制のための工具選定ポイント。

1. 突き出し量の最適化

   正面フライス工具の突き出しを短くすることで、工具の振れやたわみによるビビりの発生を効果的に抑制できます。アルミ材質などの軽量工具を選定することも、ビビり抑制のポイントです。ただし、ワークサイズや加工パスによっては、ツールホルダーとワークが干渉する可能性があるため注意が必要です。



2. 不等ピッチ工具の活用

   チップが均等配置された工具では、切削抵抗が共鳴しビビりにつながることがあります。不等ピッチ（チップの配置間隔を不均等にした設計）の正面フライス工具を使用することで、振動を分散させ、ビビりを抑制できます。これは特に長い突き出しが必要な場合に有効な対策です。



3. 刃数の適切な選択

   刃数は多いほど切削抵抗が安定し加工精度が上がります。しかし、刃数が増えるとチップポケットが小さくなり、切粉の排出が悪くなるため注意が必要です。加工条件や要求精度に応じて最適な刃数を選定することが重要です。



4. 柔らかい材料向けの専用工具

   より柔らかい材料の加工には、フライカッターが理想的な正面フライス工具です。その設計により、低エネルギー消費で良好な表面仕上げを実現できます。材料特性に合わせた工具選定が重要です。



安定した切削を実現するための対策。

• 正面フライスの工具径を加工幅に合わせて最適化する
• 切れ刃の角度（アキシャルレーキ、ラジアルレーキ）を材質に合わせて選定する
• 振動吸収性の高いツールホルダーを使用する
• 工具の刃先角度を適正に保ち、適切なタイミングで再研磨または交換する

ビビり発生時の対処法。

1. 回転速度の変更：ビビりが発生している回転速度から少し上下に変更することで、共振を回避できることがあります。
2. 切込み量の調整：切込み量を減らすことで切削抵抗を低減し、ビビりを抑制します。
3. 送り速度の最適化：場合によっては、送り速度を上げることで切りくずの厚みが増し、安定した切削が可能になることもあります。

工具選定においては、加工材料、要求精度、生産性などを総合的に考慮し、最適なバランスを見つけることが重要です。



正面フライス工具のチップポケット設計と切粉排出性の向上



正面フライス加工において、切粉（切りくず）の効率的な排出は加工精度と工具寿命に直接影響します。チップポケットの設計と切粉排出性の向上は、安定した加工を実現するための重要な要素です。



チップポケットの役割と重要性。
チップポケットとは、正面フライス工具のチップとチップの間にある空間で、切削中に発生する切粉を一時的に保持し、排出するための経路となります。このスペースが適切に設計されていないと、以下のような問題が発生します。

• 切粉詰まりによる切れ刃の欠損やツール破損
• 加工面の品質低下（切粉による傷など）
• 切削抵抗の増大とビビりの発生
• 熱発生の増加による工具摩耗の促進

切削面の大きさや工具径によって、加工中の同時切削刃数（ワークに同時に当たる刃数）が変動します。刃数が増えると切れ刃の間隔が狭くなるため、切りくずの排出性が悪くなり、また同時切削刃が増えるため切削抵抗が高くなります。単純な切削抵抗の上昇に加え、排出できなかった切粉が切削時に噛み込むことで、振動が発生しやすくなり、ビビりが発生しやすくなります。



チップポケット設計のポイント。

1. ポケットサイズと形状

   刃数が多いほど1回転あたりの切削量が増え効率が向上しますが、同時にチップポケットが小さくなり切粉排出性が低下します。加工条件に応じた適切な刃数とポケットサイズのバランスが重要です。



2. 切粉の流れを考慮した溝設計

   切粉はチップポケットを通って排出されるため、スムーズな流れを促す溝設計が重要です。特に深切り込み加工では、切粉量が増えるため、十分な排出経路の確保が必須となります。



3. 表面処理と摩擦低減

   チップポケット表面の摩擦係数も切粉排出性に影響します。表面処理を施して摩擦を低減することで、切粉の滞留を防ぎ、スムーズな排出を促進できます。



切粉排出性向上のための実践的対策。

• クーラント使用の最適化：適切な位置と圧力でクーラントを供給し、切粉を効率的に洗い流す
• エアブローの併用：エアブローを使用して切粉を積極的に排出する（特に深穴やポケット加工時に有効）
• 断続的な切削深さ調整：深切り込み時は、段階的に切削深さを増やし、切粉量を制御する
• 工具の定期的な清掃：加工途中でも必要に応じて工具に付着した切粉を除去する

材質別の切粉特性と対策。

材質	切粉の特性	推奨対策
軟鋼	長く連続した切粉	チップブレーカー付きチップの使用、適切な送り速度設定
ステンレス	粘り気のある切粉	高圧クーラント、特殊コーティングチップの使用
アルミニウム	熱により溶着しやすい	高速加工、専用コーティング、エアブロー併用
鋳鉄	細かい粉状切粉	集塵システムの活用、適切な吸引装置の設置

切りくずの排出が悪い場合、エンドミルの切れ刃が切りくずをかみこんで仕上げ面の形状を悪化させます。さらに進めば切りくず詰まりをおこし、切れ刃の欠損やエンドミルそのものの折損をもたらします。切粉管理を徹底することで、これらのリスクを低減し、安定した加工品質を確保することができます。



正面フライス加工における自動化技術と最新加工プロセスの応用



正面フライス加工の効率と精度をさらに高めるには、自動化技術や最新の加工プロセスを活用することが効果的です。これらの技術を導入することで、人的要因による誤差を減らし、安定した加工品質を実現できます。



正面フライス加工の自動化のメリット。
自動正面フライス加工の送り速度はより一定であるため、テーブル上で繰り返し部品を位置合わせするために手動フライスを一定間隔で停止する必要がある手動操作と比較して、切削エラーの影響を受けにくくなります。これにより、加工精度の向上と作業効率の改善が期待できます。



最新の加工プロセス最適化技術。

1. CAM（Computer Aided Manufacturing）ソフトウェアの活用

   最新のCAMソフトウェアを使用すると、効率的なツールパスを作成し、切削パラメータをシミュレーションおよび最適化できます。これにより、無駄な工具移動を減らし、加工時間を短縮することが可能です。



2. 工具摩耗のリアルタイムモニタリング

   切削抵抗の変化から工具摩耗を推定し、最適な工具交換タイミングを把握することで、工具コストの削減と安定した加工品質の維持を両立できます。



3. 振動センシングと適応制御

   加工中の振動をリアルタイムでモニタリングし、ビビりの発生を検知すると自動的に切削条件を調整するシステムが開発されています。これにより、熟練作業者の感覚に頼ることなく、安定した加工を実現できます。



4. IoTを活用した加工データの分析

   IoT技術を活用して加工データを収集・分析することで、最適な切削条件を導き出し、工具寿命の延長や加工時間の短縮を図ることができます。過去の加工データから最適な切削条件を自動提案するシステムも実用化されています。



特定の正面フライス加工設定の維持。
他の面加工の加工手順に同じ設定を使用することはお勧めできません。さまざまな種類の加工手順に合わせて、特定の構成を必ず維持してください。これにより、さまざまな加工精度が向上します。加工内容ごとにパラメータを最適化し、それを記録・管理するシステムを導入することで、再現性の高い加工が可能になります。



自動化技術導入のステップ。

1. 現状の加工プロセスの分析と課題の明確化
2. 課題解決に最適な技術の選定（コストパフォーマンスを考慮）
3. 段階的な導入と効果検証
4. オペレーターの教育と技術の定着

正面フライス加工の自動化と最新技術の導入は、初期投資が必要になりますが、長期的には加工効率の向上、不良率の低減、工具コストの削減など、様々なメリットをもたらします。自社の加工内容や規模に合わせて、適切な技術を選択し、段階的に導入していくことが重要です。



最新のテクノロジーを活用することで、従来の加工方法では達成できなかった高精度・高効率な正面フライス加工が実現可能になります。継続的な技術革新と改善活動を通じて、加工現場の競争力を高めていきましょう。
