縞板 金属加工 の基礎から応用まで溶接・切断技術
縞板の種類や特性を理解し、切断・曲げ・溶接などの加工技術を解説。素材選びから加工方法まで、プロが知るべき縞板加工のポイントとは？

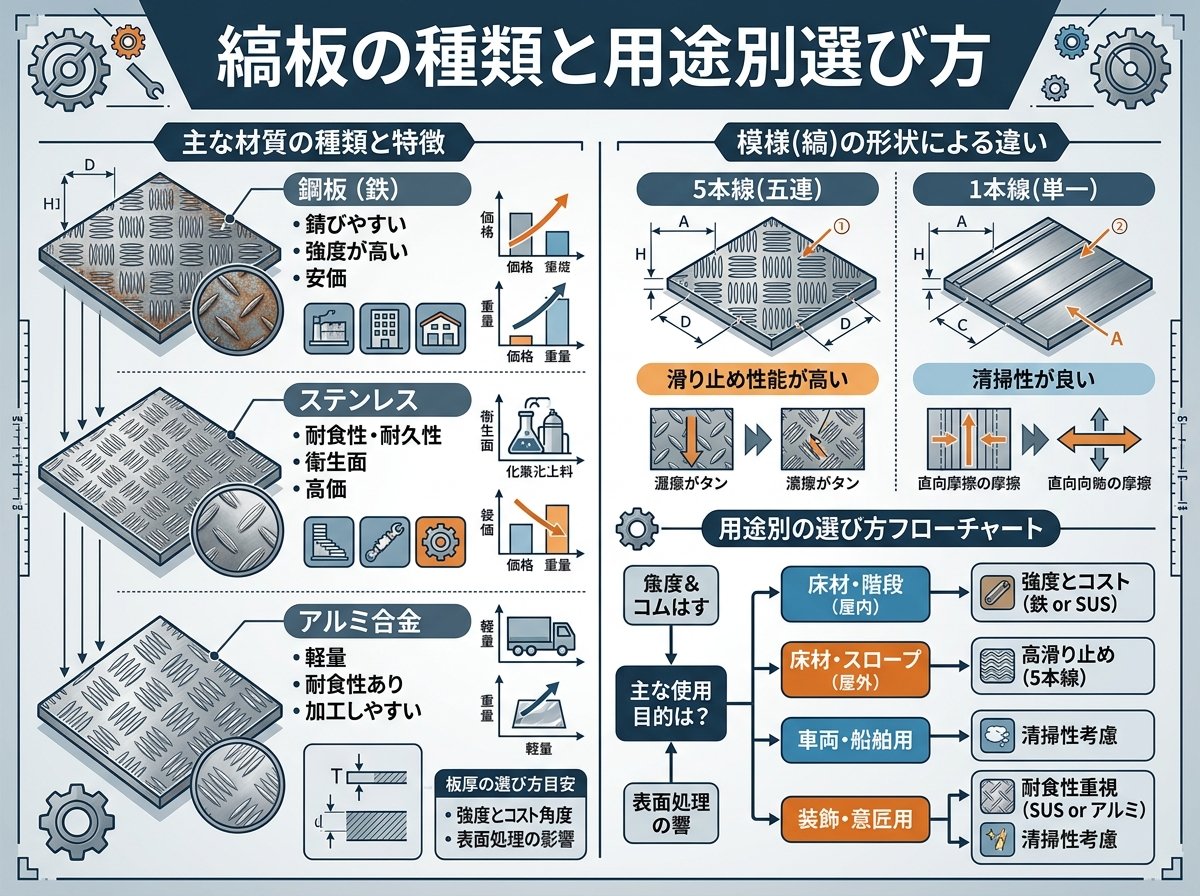

縞板（チェッカープレート）は、表面に滑り止め効果のある突起模様（リブ）を施した金属板材です。この模様が縞状に見えることから「縞板」または「チェッカープレート」と呼ばれています。縞板は大きく分けて以下の3種類があり、それぞれ特性が異なります。
| 材質 | 特徴 | 主な用途 |
|---|---|---|
| 鉄鋼製縞板 | 強度が高く、価格が安価 | 建築構造物の床、排水溝の蓋 |
| ステンレス製縞板 | 耐食性・耐候性に優れる | 食品工場、医療施設、屋外設備 |
| アルミニウム製縞板 | 軽量で加工性が良い | 軽量化が必要な場所、車両ステップ |
縞板の選定においては、設置場所の環境や求められる機能性を考慮することが重要です。例えば、屋外や水に触れる場所では錆に強いステンレス製やアルミニウム製が適しています。一方、高い強度が必要な場所では鉄鋼製が最適です。
鉄鋼製縞板は一般的に「縞鋼板」と呼ばれ、日本工業規格（JIS）での規定がなく、化学成分や機械的性質の保証がありません。そのため、特定の強度や性質が求められる場合は、SS400相当の機械的性質を有する製品を選ぶ必要があります。
縞板の厚さは、基本的に平面部分の厚さを指し、突起部分は含みません。一般的な厚さは2mm～6mmの範囲で提供されていますが、用途に応じて適切な厚さを選定することが重要です。
また、縞板の滑り止め模様は、隣り合う模様とは45度の角度を付けて配置されているため、どの方向からでも滑り止め効果が期待できることが特徴的です。さらに、個々の模様が独立しているため、水はけが良く、滑りやすい環境でも安全性を確保できます。

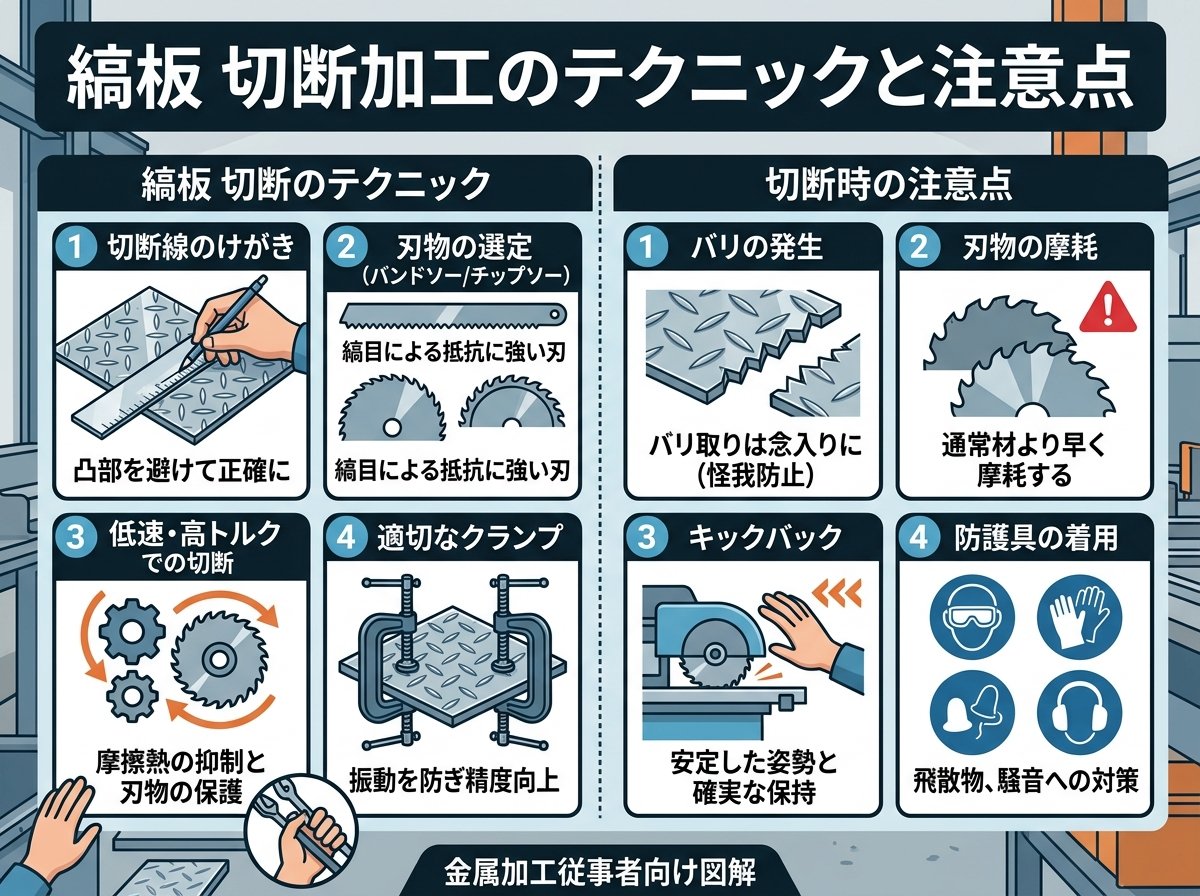

縞板の切断加工は、金属加工の基本技術の一つです。縞板特有の表面模様があるため、通常の平板とは異なる切断技術が求められます。主な切断方法と特徴をご紹介します。
縞板を切断する際の重要なポイントは、縞模様の向きを考慮することです。特に製品として使用する場合、縞模様の向きが統一されていることで、見た目の美しさだけでなく、滑り止め効果の一貫性も保たれます。
また、切断時には以下の注意点を守ることで、品質と安全性を確保できます。
縞板の切断では、特に角部分や細かい形状を作る場合に技術的な難しさがあります。例えば、溝蓋や桝蓋などに使われる縞板は、正確な寸法での切断が求められるため、高い技術と経験が必要です。

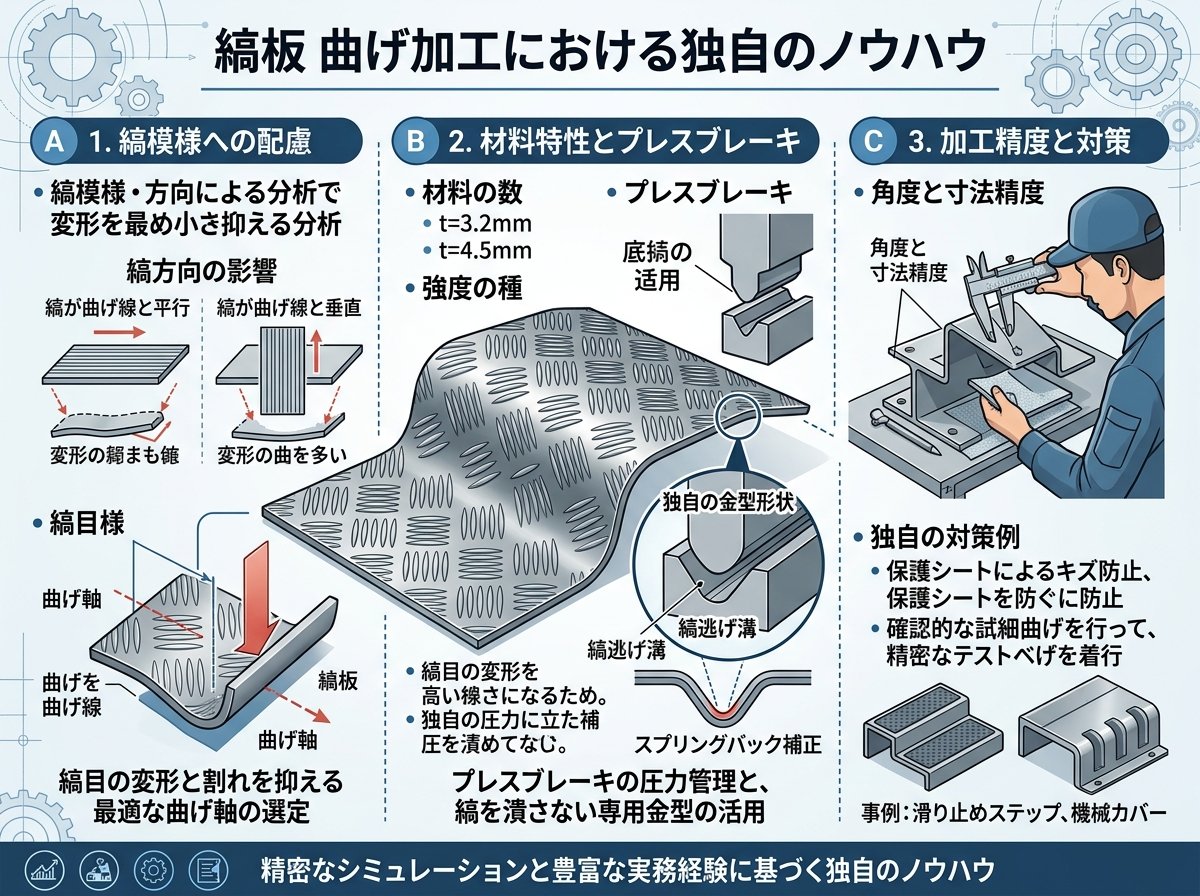

縞板の曲げ加工は、その表面に突起（リブ）があるため、通常の平板よりも技術的に難しい側面があります。しかし、適切な技術とノウハウを持っていれば、様々な形状に曲げることができ、用途の幅が広がります。
縞板の主な曲げ加工方法は以下の通りです。
縞板を曲げる際の独自ノウハウとして、「スプリングバック現象」への対応が挙げられます。スプリングバックとは、金属の板を曲げ加工した後、板が弾性によって曲げ変形が幾分元に戻る現象です。縞板はこの現象が顕著に現れるため、目標の角度よりも若干大きく曲げておくことが一般的です。
曲げ加工の成功のカギとなるポイントは以下の通りです。
縞模様に対して垂直方向に曲げると割れが生じにくく、加工が容易になります。模様と平行に曲げる場合は、より慎重な加工が必要です。
縞板は通常の平板よりも大きな曲げ半径が必要です。材質や厚さに応じた適切な曲げ半径を確保することで、割れや変形を防止できます。
縞板は曲げ加工により加工硬化が生じます。これにより硬度が上がり、さらなる加工が難しくなることがあるため、工程設計時に考慮する必要があります。
特に厚手の縞板を曲げる場合、加熱して曲げることで加工性が向上します。ただし、過度な加熱は材質特性を変化させる可能性があるため注意が必要です。
業界ではあまり知られていませんが、縞板の曲げ加工において「縞模様の高さ補正」を行うことで、より精密な加工が可能になります。これは、縞模様の高さ分だけ金型の設定を調整することで、より正確な角度を得る技術です。
縞板の溶接加工は、構造物の強度を確保するための重要な技術です。縞板特有の表面模様があるため、一般的な平板とは異なる溶接テクニックが求められます。
縞板の主な溶接方法と特徴は以下の通りです。
手動で行う基本的な溶接法で、現場での補修や小規模な溶接に適しています。
半自動溶接で、生産性が高く、中厚板の縞板溶接に適しています。
高品質な溶接が可能で、薄い縞板や仕上げを重視する部分に適しています。
点状に溶接する方法で、重ね合わせた縞板の固定に用いられます。
縞板を溶接する際の重要なポイントは、縞模様がある表面の取り扱いです。溶接部分の縞模様を事前に除去することで、より確実な溶接が可能になります。ただし、この工程が追加されることで、コストや作業時間が増加することに注意が必要です。
縞板溶接の品質管理において重視すべき点。
溶接による縞板の変形を最小限に抑える技術として、「裏波溶接」があります。これは裏側からも溶け込みが確保できる溶接技術で、片面からの溶接でも両面溶接に近い強度を得ることができます。
また、溶接による残留応力は構造物の変形や強度低下の原因となる可能性があります。これを軽減するための方法として、適切な溶接順序の計画や、溶接後の応力除去熱処理（PWHT）の実施が効果的です。
縞板の金属加工において、効率化とコスト削減は常に重要な課題です。適切な加工方法の選択と工程の最適化により、品質を維持しながらもコストパフォーマンスを向上させることができます。
まず、縞板加工の効率化において重要なのは、材料の有効活用です。縞板は定尺サイズで提供されるため、切り出し時の歩留まりを考慮した設計が必要になります。CADソフトウェアを活用したネスティング（材料取り）の最適化によって、材料のムダを最小限に抑えることができます。
縞板加工の効率化とコスト削減のためのポイント。
縞板加工における意外な効率化の秘訣として、「逆歪み付与」の技術があります。これは溶接や熱加工による変形を予測し、あらかじめ逆方向の歪みを付けておくことで、最終的な変形を最小限に抑える方法です。この技術を習得することで、後工程での矯正作業が不要になり、大幅な工数削減とコスト削減が可能になります。
また、近年注目されている技術として、レーザースキャナーを活用した縞板の3D計測があります。これにより、加工前の縞板の微小な反りや歪みを正確に把握し、加工プログラムに反映させることで、高精度な加工が可能になります。
小ロット生産においては、汎用金型の活用も有効です。特に曲げ加工では、調整可能な金型を使用することで、様々な曲げ角度や曲げ半径に対応できるため、専用金型の製作コストを削減できます。
縞板のコスト削減において見落とされがちなポイントは、加工後のバリ取りや面取り作業の効率化です。これらの仕上げ工程は手作業になりがちですが、自動化設備や専用工具の導入により、大幅な工数削減が可能になります。
さらに、加工データの蓄積と分析も重要です。過去の加工実績を分析することで、加工条件の最適化や不良率の低減につながり、結果的にコスト削減に貢献します。例えば、特定の厚さや材質の縞板に対する最適な切断速度や送り速度を蓄積することで、試行錯誤の時間を短縮できます。
最後に、縞板加工の品質管理を効率化する方法として、IoT技術の活用が挙げられます。加工機械にセンサーを取り付けることで、リアルタイムでの加工状態監視や異常検知が可能になり、不良品の発生を未然に防止できます。これにより、手直しや廃棄によるコストを削減しながら、高品質な製品を安定して供給することができるようになります。
