旋盤で薄肉加工する方法と技術

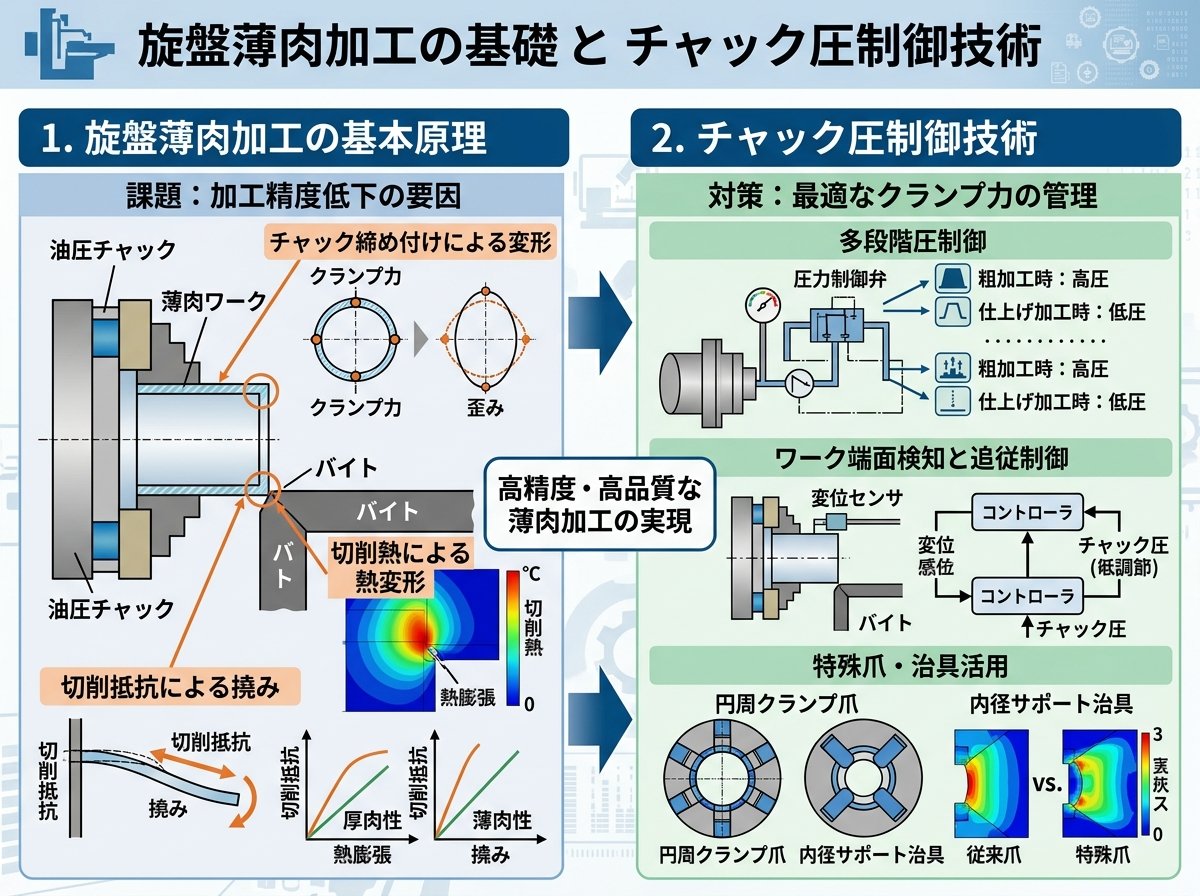

旋盤薄肉加工の基本原理とチャック圧制御技術



薄肉加工は、高精度を維持しながらワークを薄く削る加工技術です。一般的な基準では、径に対して5%以下の肉厚を持つ部品が「薄肉」と定義されています。例えば、直径20mmの丸棒であれば、肉厚1mm以下が薄肉加工の対象となります。



薄肉加工における最大の課題は、チャッキング時の圧力による変形です。通常の旋盤加工では、3点のチャック圧がワークにかかるため、加工直後は真円であっても、チャックから外すと三角形状に変形してしまうことがあります。この問題を解決するためには、チャック圧の適切な制御が不可欠です。



NC旋盤を使用した薄肉加工では、以下の手順でチャック圧を制御します。

1. 通常の油圧で荒加工を行う
2. 油圧を最小限まで緩める（機械の指示する限界値を超えないよう注意）
3. チャックを一度開閉して荒加工時の歪みとチャック圧による歪みを解放する
4. 最小限のチャック圧で仕上げ加工を行う

この方法では、荒加工と仕上げ加工で異なるチャック圧を使い分けることがポイントです。荒加工時には高いチャック圧で工作物をしっかり固定し、仕上げ加工時には最小限のチャック圧で変形を防ぎます。また、仕上げ代は通常より大きめ（約0.5mm程度）を確保することで、荒加工後の歪みに対応できます。



注意点として、油圧を下げすぎるとチャックのシリンダが焼き付く原因となりますので、メーカー指定の最小値を守る必要があります。また、送り速度や切削速度、切削油の供給量も薄肉加工の精度に大きく影響します。

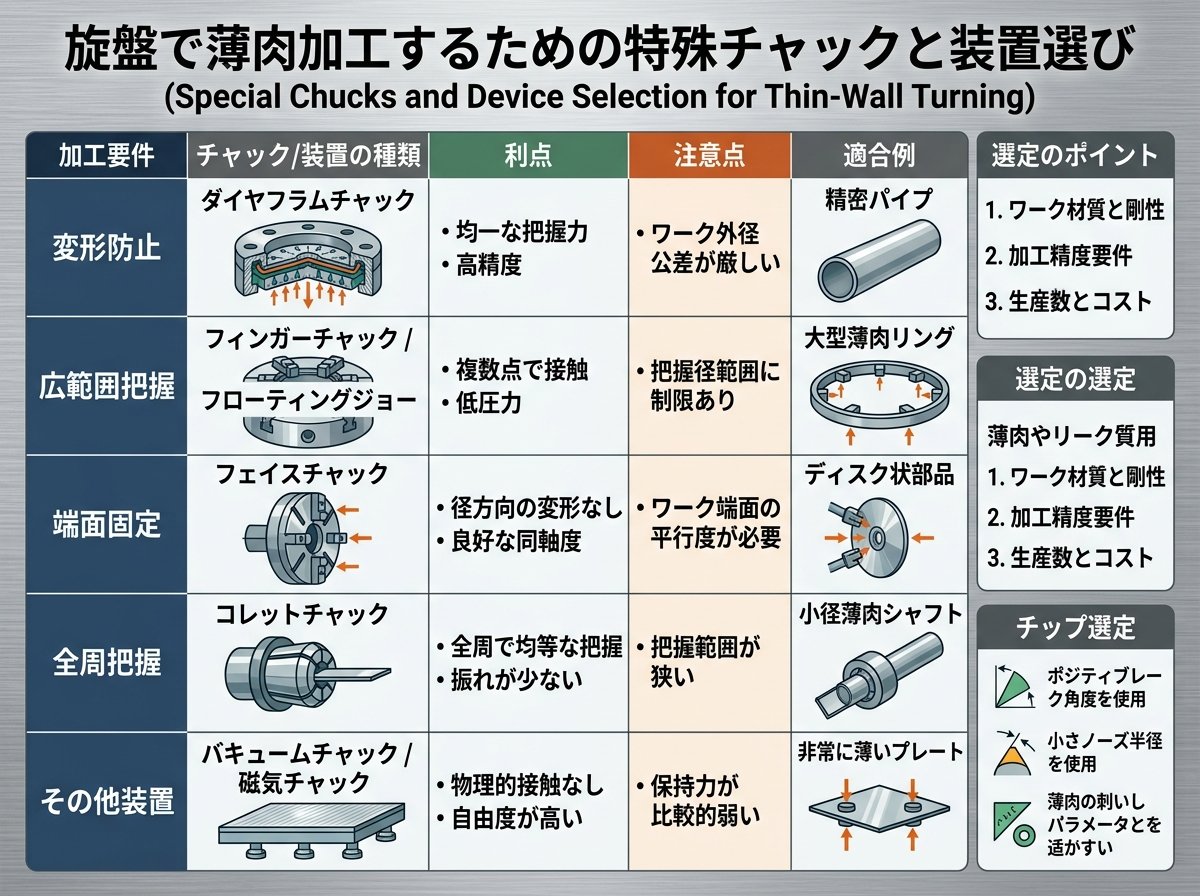

旋盤で薄肉加工するための特殊チャックと装置選び



薄肉加工の成否を左右する重要な要素として、適切なチャックと装置の選択があります。旋盤タイプによって最適な選択肢が異なるため、目的に応じた装置選びが重要です。



自動旋盤での薄肉加工
自動旋盤（自動盤）で薄肉加工を行う場合、背面チャックによる変形を防ぐために六つ割りチャックや八つ割りチャックを使用します。一般的な三つ割りチャックと比較して、これらのチャックはワークを均一に包み込むようにチャッキングするため、特定の点に集中する圧力を分散させ、変形を抑制できます。



また、薄肉パイプの加工にはガイドブッシュ式の装置が効果的です。ガイドブッシュはワークの外周を支えながら加工することで、チャック圧による変形を最小限に抑えることができます。



NC旋盤での薄肉加工
NC旋盤で薄肉部品を加工する場合は、特殊チャックシステムを搭載した加工機が適しています。これらの特殊チャックは、薄肉部品を加工する際の反りや変形を効果的に抑制します。量産ラインでは複数台の特殊チャック搭載NC旋盤を配置することで、試作から量産まで一貫した対応が可能になります。



特殊チャックの選択基準としては、以下の点を考慮することが重要です。

• ワークの形状と寸法に適合すること
• 必要な精度を実現できること
• チャック圧の微調整が可能であること
• 良好な繰り返し精度を持つこと

薄肉加工では、ワークを支える方法も重要です。外周を加工する場合は内部からの支持が、内径を加工する場合は外周からの支持が必要になります。特に、長尺の薄肉部品を加工する場合は、芯押し台や特殊な治具を使用して振れを防止することも効果的です。

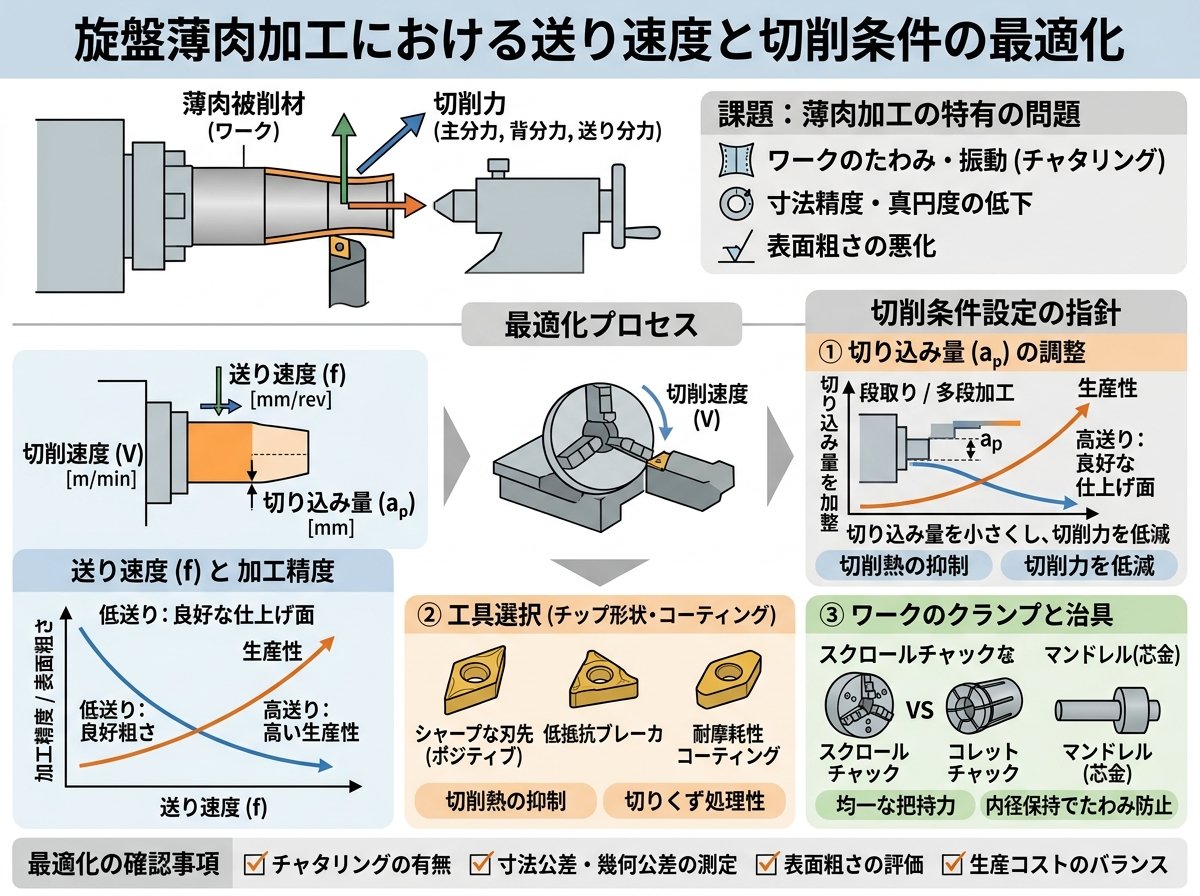

旋盤薄肉加工における送り速度と切削条件の最適化



薄肉加工の精度を左右する重要な要素として、適切な送り速度（送り）と切削条件の設定があります。これらを最適化することで、変形や振動を最小限に抑え、高品質な薄肉部品を製造することが可能になります。



送り速度の最適化
薄肉加工では、通常の加工よりも低い送り速度を選択することが一般的です。これは、工具からの切削抵抗によるワークの変形や振動を防ぐためです。目安として、通常加工の半分から三分の一程度の送り速度が推奨されます。



具体的な送り速度の設定例。

• アルミニウム：0.05〜0.1mm/rev
• 鉄・鋼材：0.03〜0.07mm/rev
• ステンレス：0.02〜0.05mm/rev

また、加工の進行に合わせて送り速度を変化させることも効果的です。例えば、薄肉部分に近づくにつれて徐々に送り速度を下げることで、変形のリスクを軽減できます。



切削速度と切込み量の調整
薄肉加工では、切削速度と切込み量も慎重に設定する必要があります。一般的には、以下のポイントに注意します。

1. 切削速度は材質に応じて適切に設定（高すぎると熱変形の原因に）
2. 切込み量は小さく設定し、複数回に分けて加工
3. 最終仕上げでは特に小さい切込み量（0.05mm程度）で精密に仕上げる

切削油の供給と冷却
薄肉加工では、切削熱による変形を防ぐために十分な切削油の供給が不可欠です。切削油は冷却効果だけでなく、潤滑効果によって切削抵抗を下げる役割も果たします。特に薄肉部分の加工中は、切削点に切削油が確実に届くよう、吐出量や方向を調整することが重要です。



最近では、高圧クーラントシステムや極低温冷却技術を活用することで、より効果的な冷却と熱変形の抑制を実現する方法も発展しています。これらの技術は特に熱伝導率の高いアルミニウムなどの薄肉加工で効果を発揮します。

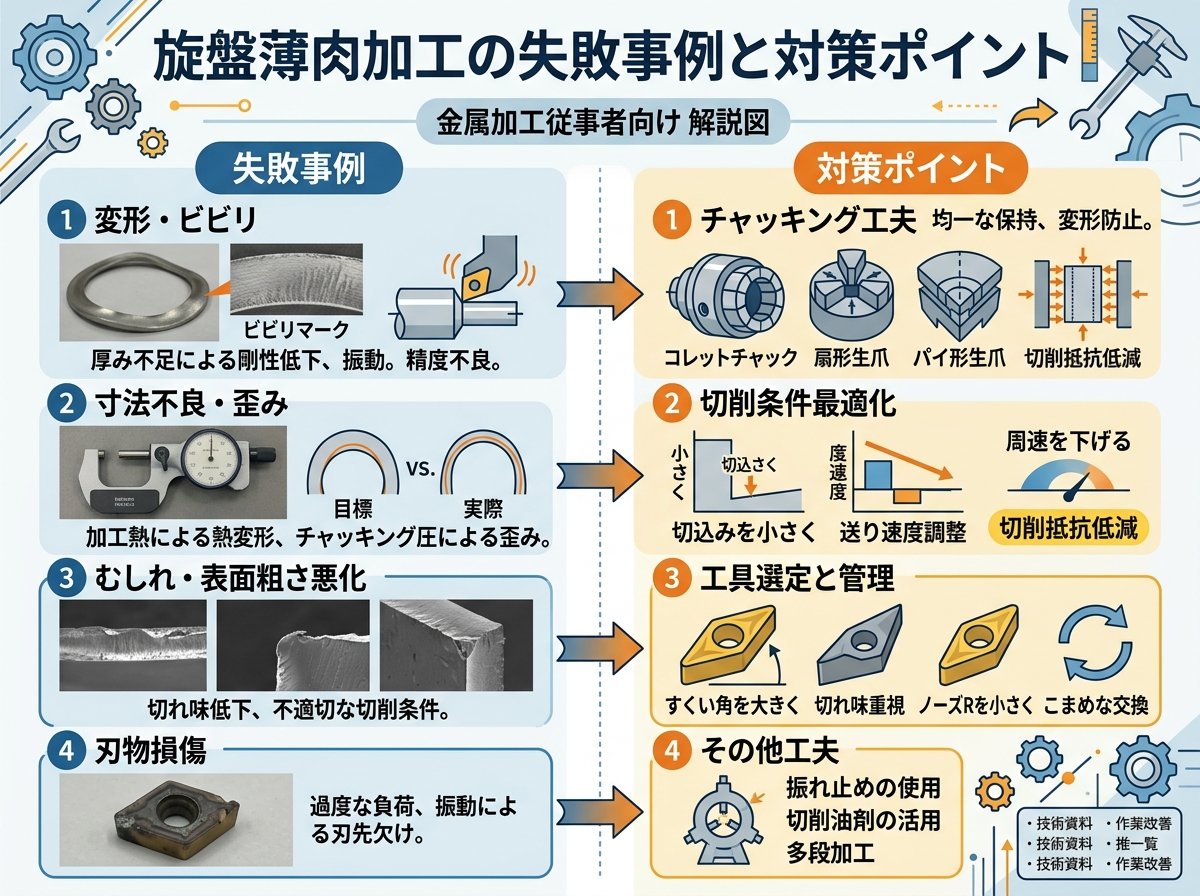

旋盤薄肉加工の失敗事例と対策ポイント



薄肉加工は高度な技術と経験を要するため、様々な失敗が発生することがあります。ここでは実際の現場で見られる典型的な失敗事例とその対策について解説します。



事例1：チャッキング時の変形
最も一般的な失敗は、チャッキング時の圧力による変形です。特に、三つ割りチャックを使用した場合、チャック圧が3点に集中するため、薄肉部品は三角形状に変形する傾向があります。



対策。

• 多点支持のチャック（六つ割り、八つ割りチャック）を使用する
• ソフトジョーを使用し、ワークの形状に合わせた支持面を作る
• チャック圧を最小限に設定し、仕上げ加工前にチャックを一度開閉する

事例2：加工時の振動と変形
薄肉部品は剛性が低いため、切削中の振動によって「びびり」（チャタリング）が発生しやすく、表面品質の低下や寸法精度の悪化につながります。



対策。

• 切削速度と送り速度を下げる
• 切込み量を小さくし、複数回に分けて加工する
• 工具のオーバーハングを最小化する
• 可能であれば背面サポートや専用治具を使用する

事例3：熱による変形
切削熱による膨張や収縮が原因で、加工中や加工後に変形が生じることがあります。特に、薄肉部品は熱容量が小さいため、熱の影響を受けやすい特徴があります。



対策。

• 十分な量の切削油を供給する
• 断続的に加工を行い、熱の蓄積を防ぐ
• 加工順序を工夫し、均一に熱が分散するようにする
• 可能であれば加工後に自然冷却の時間を設ける

事例4：加工後の経時変化
薄肉部品は加工後も内部応力の解放により、徐々に変形することがあります。特に精密な部品では、この経時変化が許容値を超えることがあります。



対策。

• 材料の事前処理（焼きなまし等）で内部応力を軽減する
• 荒加工後に一定時間の応力解放を行う
• 必要に応じて加工後の熱処理で残留応力を除去する
• 最終検査前に一定期間の安定化時間を設ける

事例5：段取りの不備による失敗
薄肉加工では、通常の加工以上に細かな段取りが重要です。適切な工具選択や加工順序の誤りが、大きな失敗につながることがあります。



対策。

• 事前にシミュレーションや試作で加工手順を検証する
• 工具の刃先形状や材質を薄肉加工に適したものを選択する
• 加工プログラムの細かなパラメーター調整を行う
• 加工中の変形をモニタリングする手段を準備する

これらの失敗事例と対策を理解することで、薄肉加工の成功率を高めることができます。特に重要なのは、「失敗は予防できる」という意識を持ち、事前の準備と慎重な作業を心がけることです。



旋盤薄肉加工で実現する高精度な部品製造の事例



薄肉加工技術の進歩により、様々な産業分野で高精度な薄肉部品の製造が可能になっています。ここでは、実際の製造事例と、それらを実現するための具体的な加工技術について紹介します。



自動車部品の薄肉加工事例
自動車産業では、燃費向上のための軽量化が重要課題となっており、薄肉部品の需要が高まっています。



1. 燃料噴射機構用カバー

   材質：SUS303
   肉厚：約0.5mm
   加工方法：自動盤での複合加工
   特徴：バー材から複雑形状に加工し、バリのないクロス穴加工を実現
   この部品の加工では、六つ割りチャックを使用し、切削油の供給量を増やすことで熱変形を防いでいます。また、最終工程での切込み量を0.05mm以下とすることで、高い寸法精度を確保しています。



2. エンジン噴射ポンプ部品

   材質：ステンレス鋼
   特徴：薄肉プレス部品の最内径部分を旋盤加工
   精度：内径公差20μm
   この事例では、特殊チャックを使用して薄いプレス部品をチャッキングし、入り口部分の最内径を高精度に加工しています。通常のチャックでは変形が避けられない薄肉プレス部品に対して、均一な圧力分散により高精度加工を実現しています。



医療機器部品の薄肉加工
医療機器分野では、小型化と高精度化が同時に求められるため、薄肉加工技術が重要な役割を果たしています。



1. 内視鏡用精密部品

   材質：チタン合金
   肉厚：0.3mm
   特徴：生体適合性と高強度を両立した薄肉部品
   チタン合金は加工時の発熱が問題となりますが、高圧クーラントと最適化された切削条件により、変形を最小限に抑えた精密加工を実現しています。特に重要な点は、切削速度を通常の半分程度に抑え、鋭利な工具を使用することで切削抵抗を低減していることです。



電子機器部品の薄肉加工
電子機器の小型化・軽量化に伴い、筐体やヒートシンクなどの薄肉部品が増加しています。



1. 高性能コンピュータ用ヒートシンク

   材質：アルミニウム合金
   肉厚：0.8mm（フィン部分）
   特徴：複雑な形状と高い熱伝導性を両立
   この部品の加工では、アルミニウムの高い熱伝導率と低い剛性が課題となります。工具経路の最適化と段階的な加工により、薄いフィン形状を維持しながら高い熱伝導性を実現しています。



航空宇宙部品の薄肉加工
航空宇宙分野では、軽量化と高い強度が同時に求められるため、薄肉加工技術の高度な応用が見られます。



1. ジェットエンジン部品

   材質：耐熱合金（インコネル）
   肉厚：1.0mm以下
   特徴：高温環境下での信頼性と軽量化の両立
   耐熱合金は加工が難しい材料ですが、特殊コーティング工具と最適化された切削条件により、薄肉部分でも安定した加工が可能になっています。特に、加工中の熱管理と工具摩耗の監視が重要であり、定期的な工具交換と冷却条件の最適化が行われています。



これらの事例から、薄肉加工の成功には「材料特性の理解」「適切な加工条件の設定」「専用治具や特殊チャックの活用」が共通して重要であることがわかります。また、従来不可能とされていた薄肉加工も、技術の進歩により実現可能になってきており、今後さらに発展が期待される分野です。
