製図面取りの記号と種類、JIS規格からCADでの指示方法まで

製図面取りの全てを網羅！記号から加工トラブル対策まで

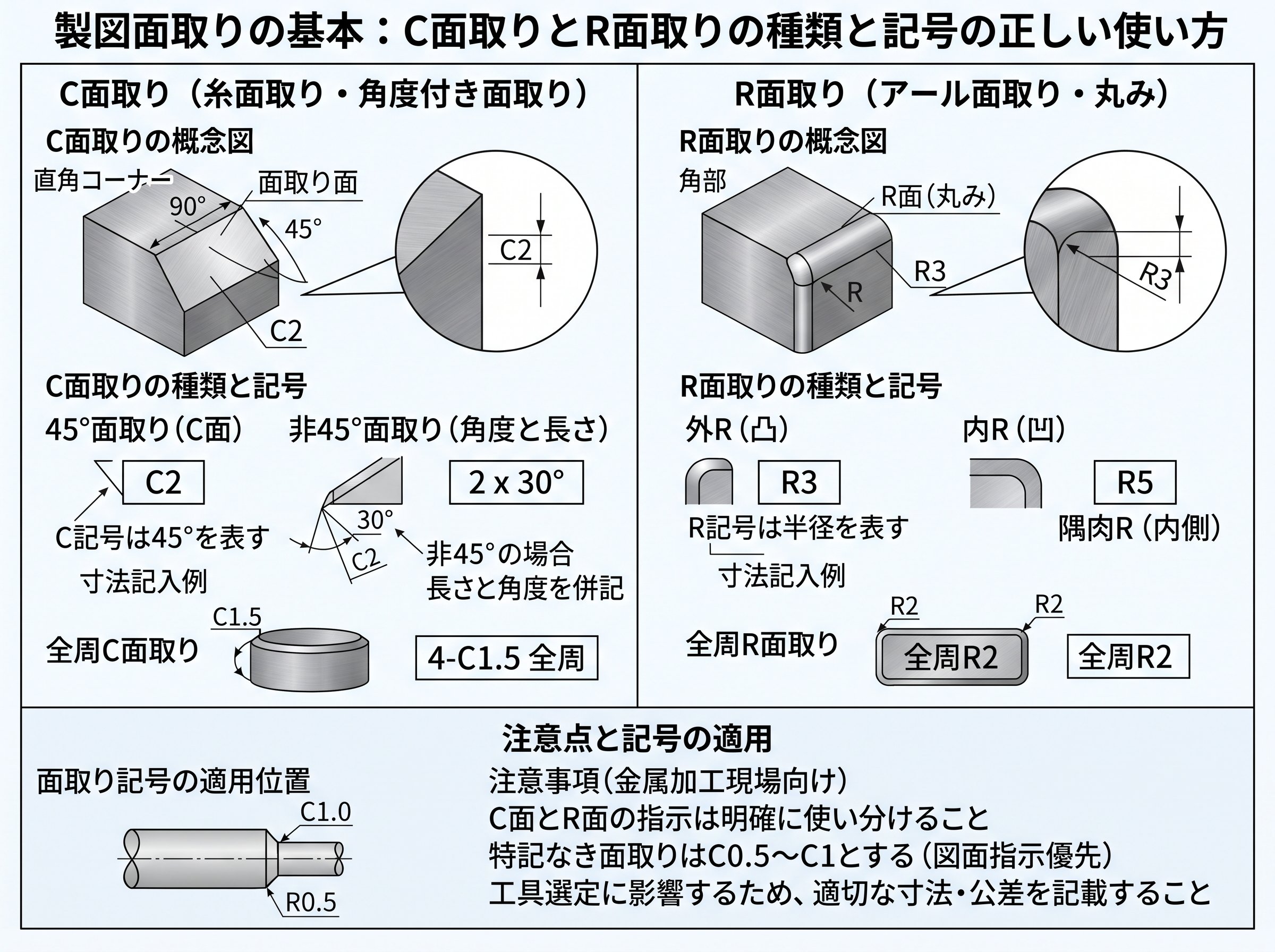

製図面取りの基本：C面取りとR面取りの種類と記号の正しい使い方



製図における面取りは、部品の角を削り取る加工の指示であり、安全性確保や組み立てやすさの向上、さらには応力集中を避ける目的で行われます 。この面取りにはいくつかの種類がありますが、最も代表的なものが「C面取り」と「R面取り」です 。
C面取りは、角を45度の角度で直線的に削り取る加工です 。図面上では「C」という記号の後に、削り取る辺の長さを数値で示します 。例えば、「C3」と指示されていれば、角から3mmの位置を45度で面取りすることを意味します 。この「C」は英語の "Chamfer"（面取り）の頭文字に由来します 。部品同士が干渉するのを防いだり、鋭利な角で作業者が怪我をするのを防いだりする目的で広く用いられます 。
一方、R面取りは、角を丸く削る加工で、半径を指定します 。図面では「R」の記号の後に半径の数値を記載し、「R3」であれば半径3mmの丸みに加工することを示します 。この「R」は "Radius"（半径）の頭文字です 。製品の見た目を滑らかにしたり、手触りを良くしたりする場合によく使われます 。
このほか、ごくわずかな面取りを指示する「糸面取り」もあります 。これは鋭利なエッジ（ピン角）をなくす程度の微小な面取りで、図面上では「C0.2」や「C0.3」のように具体的な数値で指示されるか、「糸面取りのこと」と注記で指示されるのが一般的です。
これらの記号を正しく使い分けることは、設計者の意図を正確に加工者へ伝えるために不可欠です 。複数箇所に同じ面取りを施す場合は、「4-C3」のように、箇所の数とハイフンを記号の前につけることで、図面を簡潔に保つことができます 。

下記の表で、C面取りとR面取りの主な違いをまとめました。





















































項目	C面取り	R面取り
形状	角を直線的に（45度）削る	角を丸く削る
記号	C（Chamfer）	R（Radius）
指示方法	C＋削り取る辺の長さ（例: C3）	R＋丸みの半径（例: R3）
主な目的	安全確保、部品の嵌め合い	デザイン性向上、手触りの良さ

製図面取りとJIS規格：2019年改正点とISO規格との違い

製図における面取りの指示方法は、日本産業規格（JIS）によって定められています 。特に機械製図に関する基本ルールは「JIS B 0001」に規定されており、この規格を理解することは、国内で通用する正確な図面を作成する上で必須です 。
JIS規格は定期的に見直されており、近年では2010年と2019年に大きな改正がありました 。特に2019年の改正では、国際規格であるISO（国際標準化機構）との整合性を高めることが大きな目的とされました 。これにより、グローバルな取引や生産において、図面の解釈に齟齬が生じるリスクを低減しています。
面取りに関する表記法も、この流れの中で変更が加えられています。従来、日本の図面で一般的に使われてきた「C」による45度面取りの表記は、実はJIS独特のものでした 。ISO規格では、面取りは「削り取る寸法×角度」で表記するのが基本です。例えば、JISの「C2」は、ISOでは「2×45°」と表記されます 。2010年のJIS改正により、このISO方式の表記もJISで正式に認められるようになりました 。



• 従来のJIS表記: C2



• ISO準拠の表記: 2×45°

現在のJISでは両方の表記が使用可能ですが、国際的な取引を視野に入れる場合は、ISO準拠の表記に慣れておくことが望ましいでしょう。また、面取り部分の状態（エッジの丸みやアンダーカットの許容値など）をより詳細に定義する規格として「ISO 13715」も存在し、これもJISに「JIS B 0701」として取り入れられています 。これにより、単に形状を指示するだけでなく、より高品質な仕上げを要求することも可能になっています。
JIS規格の詳細を確認するには、日本規格協会のウェブサイトが最も信頼できます。最新の情報を参照し、常に正しい知識で製図にあたることが重要です。

JIS規格の検索や閲覧は、以下の公式サイトで可能です。



日本規格協会 JSA Group Webdesk

製図面取りの図面指示ミスが招く加工トラブルと対策

設計者の意図を正確に伝えるべき図面ですが、面取り指示に関する些細なミスが、加工現場で大きなトラブルを引き起こすことがあります 。手戻りや納期遅延、最悪の場合は部品の作り直しによるコスト増大に直結するため、指示の不備は絶対に避けなければなりません 。
面取り指示でよくあるトラブルの具体例は以下の通りです。



• 指示漏れ・記載漏れ: 最も多いのが、そもそも面取りの指示が図面に記載されていないケースです 。特に、組み立てに必要な部分や、安全上必須な部分の指示が漏れていると、致命的な問題につながります 。




• 寸法の不明確さ: 「C面取りのこと」といった曖昧な指示では、加工者がどの程度の面取りをすれば良いか判断できません 。「C0.5」や「C1」のように、必ず具体的な数値を記載する必要があります。




• 基準面の誤解: 複数の面から寸法が引かれている場合、どの面を基準に加工すれば良いか分からなくなり、寸法のズレにつながる可能性があります 。




• 過剰な指示: 機能的に不要な部分にまで細かい面取り指示を入れると、加工工数が増加し、コストアップの原因となります。必要性の低い箇所は「全周糸面取り」などの包括的な指示に留めるのが賢明です。




• 表面処理との兼ね合い: アルマイト処理や塗装などの表面処理を行う場合、処理の厚みによってエッジが丸くなることがあります 。処理後にシャープなエッジが必要な場合は、その旨を明確に指示しないと、意図しない仕上がりになってしまいます。


これらのトラブルを防ぐためには、設計者が加工プロセスをある程度理解し、「加工者の視点」で図面を見直すことが重要です。図面は「コミュニケーションツール」であるという意識を持ち、誰が見ても一意に解釈できる、明確で分かりやすい指示を心がける必要があります。疑問点があれば、作成段階で加工部門に確認するなどの連携も、トラブル防止に有効な手段です 。

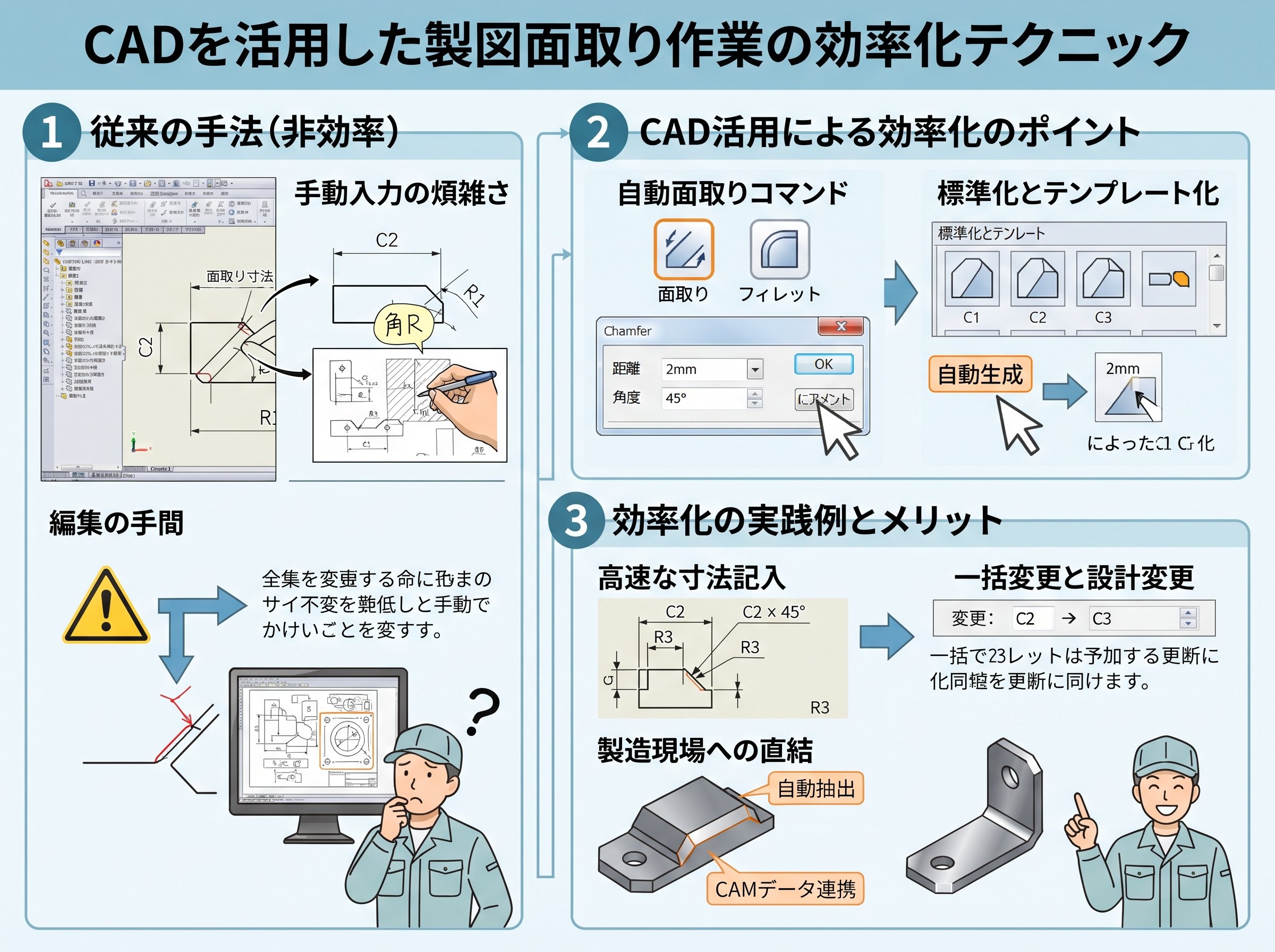

CADを活用した製図面取り作業の効率化テクニック

現代の製図作業において、CAD（Computer-Aided Design）は不可欠なツールです 。多くのCADソフトウェアには、面取り作業を効率化するための便利な機能が搭載されています 。これらの機能を使いこなすことで、作図時間を大幅に短縮し、ヒューマンエラーを減らすことが可能です。
代表的なCADソフトウェアであるAutoCADやJw_cadなどには、専用の「面取り」コマンドが用意されています 。
例えば、AutoCADでは「CHAMFER」コマンドを実行し、面取り距離を指定して2つの線分を選択するだけで、簡単にC面取りを作図できます 。R面取りの場合は「FILLET」コマンドを使用します。
Jw_cadでは、さらに多彩な面取り機能が提供されています 。



• 角面（辺寸法）: C面取りと同様に、角からの距離で面取りを行います 。




• 角面（面寸法）: 面取りする部分の面の長さを直接指定する方法です 。




• 丸面: R面取りに相当します 。




• L面: X方向とY方向で異なる長さの面取り（C面ではない不等辺の面取り）を行う際に使用します 。


これらの機能を活用することで、手作業で線分を計算して作図するのに比べ、圧倒的に速く正確に作業を進めることができます。また、3D CADの場合は、ソリッドモデルのエッジを選択するだけで簡単に面取りが適用でき、その形状をすぐに視覚的に確認できるため、設計ミスを未然に防ぐ効果も期待できます 。
さらに、よく使う面取りの寸法をパラメータとして登録しておいたり、スクリプトやマクロを活用して一連の作業を自動化したりすることも可能です。こうしたCADの機能を最大限に活用し、単純作業から解放されることで、設計者はより創造的な業務に集中することができるようになります。

意外と知らない製図面取りの歴史と進化

私たちが日常的に行っている面取り加工ですが、その歴史は意外と古く、技術の進化とともにその役割も変化してきました。面取りの起源をたどると、工作機械の原点ともいえる古代エジプトの「弓旋盤」にまで行き着きます 。当時は木材を加工する中で、角を滑らかにするという素朴な目的で行われていたと考えられます。
近代的な面取り加工が大きく発展したのは、18世紀から19世紀にかけての産業革命期です 。蒸気機関などの発明により、金属部品の大量生産が始まると、部品同士を正確に、かつスムーズに組み立てる必要性が高まりました。ここで、精密な工具による面取りが、組み立て精度を向上させるための重要な技術として確立されていきました 。日本でも明治時代に入り、西洋から旋盤技術が導入され、金属加工の分野で面取りが広く使われるようになります 。
そして、面取りの重要性が劇的に高まったのが、半導体産業の登場です。IC（集積回路）を製造するためのシリコンウェハは、その製造工程でわずかな塵（パーティクル）が付着するだけでも、不良の原因となります 。1970年代、ウェハの直径が3インチ（約76mm）の頃、ウェハのエッジを面取りすることで、工程中での欠けや割れを防ぎ、発塵を大幅に低減できることが発見されました。これにより、ICの製造歩留まりが劇的に向上したのです 。当初は砥石で削るだけでしたが、現在では最先端のLSI向けウェハでは、面取りした端面をさらに鏡面研磨することで、発塵の可能性を極限までゼロに近づける努力が続けられています 。
このように、面取りは単に角を落とすという単純な加工から、産業の進化とともに、部品の信頼性や製品の性能を左右する極めて重要な基盤技術へと進化を遂げてきました。図面上のわずか数ミリの指示の裏には、先人たちが積み重ねてきた長い歴史と技術の進化が隠されているのです。
