金の金属加工と熱処理そして加工硬化の特徴

金の金属加工と熱処理技術

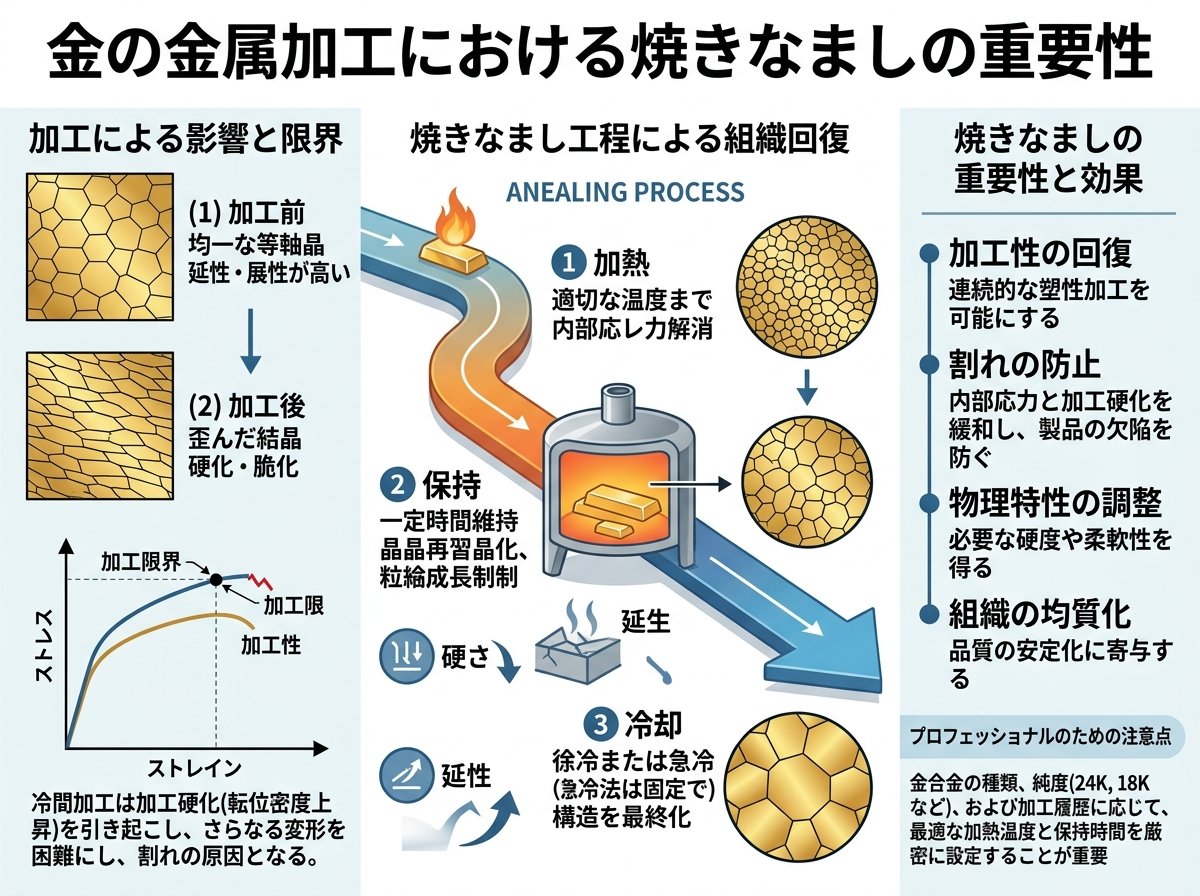

金の金属加工における焼きなましの重要性

金の金属加工において、焼きなまし（アニーリング）は非常に重要なプロセスです。金を含む貴金属は加工を重ねるほど硬くなる「加工硬化」という性質を持っています。特に純度の高い金（K24）と比較して、K18やK14などの合金ゴールドは加工硬化の傾向が強く現れます[4]。



焼きなましとは、硬くなった金属を再び柔らかくして加工しやすくするための熱処理技術です。金の場合、約650℃〜700℃まで均一に加熱し、その後冷却することで結晶構造が再配列され、柔軟性が回復します。



金の焼きなましを行う際の具体的な手順は以下の通りです。

1. ガスバーナーを使用して金全体を均一に加熱する
2. 金属が赤くなる手前まで加熱する（約650℃）
3. その後、水に入れて急冷する

金の焼きなましが適切に行われたかどうかは、金属の色や光沢の変化で判断できます。また、専用の硬度計を使って数値化することも可能です。焼きなまし処理を行うタイミングは、素材が硬くなって作業がしづらくなった時点、または複雑な造形を行う前に予防的に実施するとよいでしょう。



焼きなましを怠ると、金が脆くなりひび割れが生じるリスクが高まります。特にジュエリー製作などの精密な作業においては、定期的な焼きなましが品質を左右する重要な要素となります。

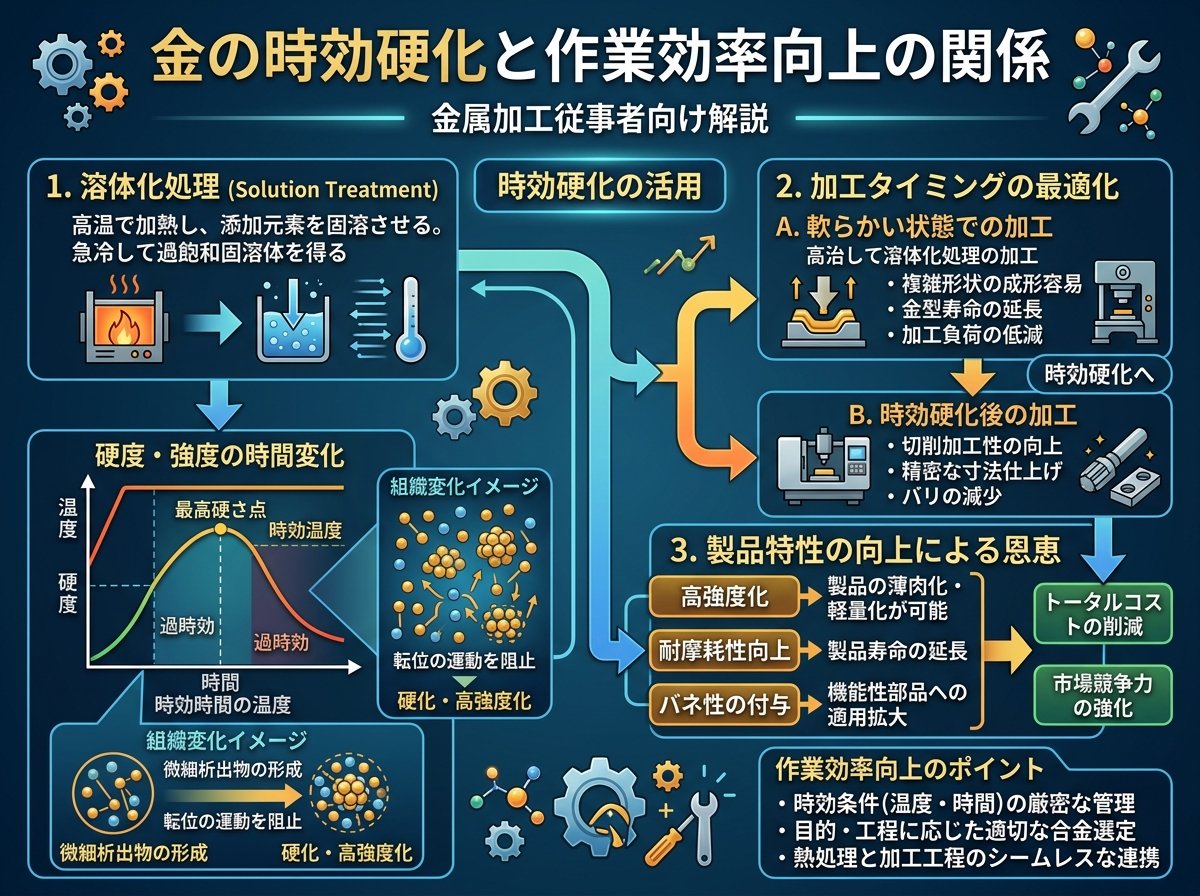

金の時効硬化と作業効率向上の関係

金の金属加工において知っておくべき重要な現象の一つが「時効硬化」（析出硬化）です。時効硬化とは、金合金を特定の温度で一定時間放置すると硬くなる現象を指します[4]。この性質は、作業効率の向上に大きく貢献する可能性を秘めています。



ゴールド合金の時効硬化のメカニズムは、合金内の原子配列が時間とともに再配置されることで起こります。特にK18やK14などの合金ゴールドでは、約200℃〜300℃の温度域で熱処理を行うことで、顕著な硬度上昇が見られます。



時効硬化を効率よく活用するためのポイント。

• 適切な温度設定（250℃前後が最も効果的）
• 処理時間の調整（通常30分〜2時間）
• 均一な加熱による品質のばらつき防止

時効硬化処理を施すことで得られるメリットは多岐にわたります。まず、製品強度が向上するため、ピアスポストやイヤリングなどの強度が求められる部分に適しています。また、フリーサイズの指輪やバングルなど、形状を維持する必要のあるアイテムにも効果的です。



さらに、時効硬化処理と焼きなましを組み合わせることで、金属の硬さを戦略的にコントロールすることが可能になります。これにより、例えば細工部分は柔らかく保ち、構造部分は硬くするといった高度な加工が実現できます。



注意点として、時効硬化させた金合金は硬くなる一方で、若干の脆さも増すため、過度の曲げ加工などは避けるべきです。また、時効硬化の程度は合金の種類や純度によって異なるため、事前にテストピースで確認することをおすすめします。



金の加工硬化のメカニズムと対策方法

金の金属加工において、「加工硬化」現象を理解することは非常に重要です。加工硬化とは、金を叩いたり、曲げたり、伸ばしたりする物理的な操作によって、金属が次第に硬くなっていく現象を指します[4]。この現象は金の分子構造の変化に起因しています。



金の加工硬化が起こるメカニズム。

1. 金属内部の結晶格子に転位（原子配列の乱れ）が発生
2. 加工を繰り返すことで転位が増加・蓄積
3. 転位同士が絡み合い、金属の変形に対する抵抗が増大
4. 結果として金属が硬くなり、加工が困難になる

純金（K24）は比較的加工硬化が起こりにくい傾向がありますが、K18やK14などの合金ゴールドは、含まれる銅や銀などの成分の影響で加工硬化が顕著に現れます。特にローラー加工による圧延作業や、繰り返しの曲げ加工は、急速に金を硬化させる原因となります。



加工硬化への効果的な対策方法。

• 適切なタイミングでの焼きなまし処理
• 一度の加工で大きな変形を避け、段階的に加工する
• 加工工程の順序を最適化し、不要な加工を減らす
• 加工部位を局所的に加熱する部分焼きなましの活用

熟練の職人は、金の状態を常に観察しながら、硬くなり始めたと感じた時点で焼きなましを行います。この感覚は経験によって養われますが、初心者の場合は、「念のため」という意識で、複雑な加工の前には焼きなましを行うことをおすすめします。



また、加工硬化の度合いを測定する方法として、ビッカース硬度計やショア硬度計などの専用機器を使用することもできます。数値化することで、より科学的なアプローチで金の状態を管理することが可能になります。



金の金属加工に使用する工具と技術

金の金属加工を効率的かつ精密に行うためには、適切な工具と技術の選択が不可欠です。ここでは、プロの金属加工職人が使用する主要な工具と、それぞれの特徴について詳しく解説します。



【基本工具】

• ローリングミル（圧延機）：金を均一な厚さに伸ばす際に使用します。圧延によって金は加工硬化するため、適宜焼きなましが必要です。直径の異なるローラーを使い分けることで、様々な厚みの金板や金線を作ることができます。
• 各種ヤスリ：金の成形や表面仕上げに使用します。粗目（荒目）、中目、細目など目の粗さによって使い分けます。特に「宝飾用ヤスリ」は繊細な作業に適しています。
• バーナー：焼きなましや溶接、ろう付けなどの熱処理に使用します。金の場合は、プロパンガスとの混合気を使用するタイプが一般的です。温度調節が容易で、金の溶融点（1064℃）に対応できる性能が求められます。
• 各種プライヤー：金の把持や曲げ加工に使用します。先端の形状や大きさによって、平行プライヤー、丸ノーズプライヤー、ベントノーズプライヤーなど多様なタイプがあります。

【特殊工具・設備】

• 超音波洗浄機：金製品の細部まで洗浄するのに効果的です。
• 磁気研磨機：複雑な形状の金製品を効率的に研磨します。
• 電解研磨装置：化学的作用で金表面を均一に研磨します。
• 真空鋳造機：複雑なデザインの金製品を鋳造する際に使用します。

【金属加工の技術】
金の金属加工には様々な技術がありますが、特に以下の技術は金細工において重要です。

1. 鍛造技術：金を叩いて形状を作り出す技術。特に和風のジュエリーでは伝統的な鍛造技術が活きています。
2. ろう付け技術：金パーツを接合する技術。適切な融点のろう材を選ぶことがポイントです。金のろう付けには専用の金ろうを使用し、フラックス（融剤）でろうの流れをコントロールします。
3. 彫金技術：金表面に模様や文字を彫り込む技術。タガネ（彫刻刀）やグレイバー（彫金刀）を使用します。
4. 象嵌技術：異なる金属を組み合わせて模様を作る技術。例えば、K24とK18の色の違いを活かした模様作りが可能です。

これらの工具と技術を適切に使いこなすことで、金の特性を最大限に引き出した高品質な製品を作ることができます。特に金は高価な素材であるため、無駄なく効率的に加工することが重要です。



金の金属加工における最新のレーザー技術

金の金属加工の世界においても、最新のレーザー技術が革新をもたらしています。従来の手作業による加工方法に加え、レーザーを用いた新しい技術が登場したことで、精密さ、再現性、効率性が大幅に向上しています[5]。



【レーザーカット技術】
レーザーカットは、金板を高精度で切断する技術です。従来のノコギリやせん断機による切断と比較して、以下のような利点があります。

• 切断面が滑らかで後処理が最小限
• 複雑な形状も正確に再現可能
• 微細なデザインや繊細なパターンの切り出しが可能
• 材料の無駄が最小限に抑えられる

特に薄い金箔や金板の切断においては、レーザーカットの精度が大きな強みとなります。また、金の種類によってレーザーパワーや速度を調整することで、最適な切断条件を設定できます。



【レーザー溶接技術】
金の接合においても、レーザー溶接が注目されています。従来のろう付けと比較した利点は以下の通りです。

• 局所的な加熱で周囲への熱影響が少ない
• 接合部が目立ちにくく、後処理が簡単
• 異なる種類の金合金同士の接合が容易
• 自動化による高い再現性

特にジュエリー製作の現場では、微細な部品の接合や、宝石近くの溶接作業など、高い精度が要求される場面でレーザー溶接の利点が発揮されます。



【レーザーエングレービング】
金表面への文字入れや模様彫りにおいても、レーザーエングレービングが活用されています。

• 極めて細かい文字や模様の彫刻が可能
• データ化されたデザインの完全再現
• 深さのコントロールが容易
• 均一な仕上がりが保証される

特に記念品や高級ジュエリーの製作において、レーザーエングレービングは高い付加価値を生み出します。



【レーザー技術のこれから】
金の金属加工におけるレーザー技術は、今後さらに発展が見込まれています。

• 3Dレーザープリンティング技術による金製品の直接造形
• AIとの連携による最適加工条件の自動決定
• 超短パルスレーザーによる熱影響のさらなる低減
• ホログラフィックレーザー技術による立体的な表面加工

これらの新技術は、従来の技術と組み合わせることで、金の金属加工の可能性をさらに広げています。特に小規模工房でも導入可能な小型レーザー加工機の登場により、伝統的な職人技術とハイテク技術の融合が進んでいます。



ただし、レーザー技術を導入する際には、金の反射率が高いという特性に注意が必要です。また、純度の異なる金や各種合金によって最適なレーザーパラメータが変わるため、素材ごとの条件設定が重要になります。



以上、金の金属加工における重要な技術と知識について解説しました。伝統的な技術と最新技術を適切に組み合わせることで、より高品質で創造的な金製品の製作が可能になります。金属加工の技術は日々進化しており、常に新しい知識とスキルを取り入れることが、この分野で成功するための鍵と言えるでしょう。
