切削油が磁気センサの感度を最大30%以上低下させ、位置決め不良で工程全体が止まることがあります。
磁気抵抗素子（MR素子、Magneto Resistive element）とは、外部から磁気（磁界）が加わると電気抵抗が変化する性質を利用した素子です。この現象を「磁気抵抗効果」と呼び、英語ではMR効果（Magneto Resistive effect）と表記されます。
金属加工の現場でよく使われる「センサが磁石に反応する」という感覚的な理解だけでは、素子選定の根拠が曖昧になります。仕組みから押さえておくことが重要です。
基本的な動作原理を整理すると、素子に電流を流した状態で外部から磁界を印加すると、素子内部の電子の流れ（散乱具合）が変化し、結果として電気抵抗値が上がるか下がるかします。この「抵抗値の変化」を電気信号として読み取ることで、磁界の強さや方向を検出できます。つまり磁気→電気の変換素子です。
磁気抵抗素子の抵抗変化の大きさは「MR比（Magnetoresistance ratio）」という数値で評価されます。
| 素子の種類 | MR比の目安 | 主な特徴 |
|---|---|---|
| AMR（異方性磁気抵抗） | 約3% | シンプルな薄膜構造、高速応答 |
| GMR（巨大磁気抵抗） | 約12〜20% | 積層膜構造、AMRより高感度 |
| TMR（トンネル磁気抵抗） | 100%超 | 量子トンネル効果を利用、最高感度 |
MR比が大きいほど、わずかな磁界変化でも大きな電気信号が得られます。これが磁気抵抗素子を選ぶうえで最も重要な指標の一つです。
磁気抵抗素子はホール素子と並ぶ代表的な磁気センサ技術ですが、一般に磁気抵抗素子の方が高感度で、微弱な磁界や精密な角度・位置の検出に向いています。金属加工現場では、工作機械の回転数センサや位置決めエンコーダに幅広く採用されています。
参考：旭化成エレクトロニクスによる磁気センサ基礎知識（AMR・GMR・TMRの原理図を含む技術解説）
磁気センサーとは｜旭化成エレクトロニクス
磁気抵抗素子には主に4種類があり、金属加工の現場で実際に使われているのはAMR・GMR・TMRの3種類です。それぞれ原理が異なるため、特性や得意な用途も変わります。
AMR（異方性磁気抵抗素子）の原理
AMRはAnisotropic Magneto Resistiveの略で、ニッケル・鉄（NiFe）などの強磁性体薄膜を素子として使います。電流の方向と薄膜の磁化方向が「平行」か「垂直」かによって電子の散乱度合いが変わり、それが抵抗値の変化として現れます。抵抗変化率（MR比）は約3%と小さめですが、構造が単純で応答速度が速く、低ノイズです。
AMRは角度検出に使うとき180°以内のみ対応できます。同一信号が180°ずれた位置で重複するためです。この点は回転方向の検出を要する用途では制約になります。
GMR（巨大磁気抵抗素子）の原理
GMRはGiant Magneto Resistiveの略です。強磁性体薄膜（磁化が固定された「ピン層」）と強磁性体薄膜（外部磁界に応じて磁化が変わる「フリー層」）の間に、非磁性金属薄膜を挟んだサンドイッチ構造（スピンバルブ構造）を持ちます。
ピン層とフリー層の磁化が「平行」のとき抵抗が小さく、「反平行」のとき抵抗が大きくなります。これが巨大磁気抵抗効果です。
MR比は12〜20%程度でAMRの約6倍。GMRはHDDの読み取りヘッドで長年使われてきた信頼性の高い技術です。AMRでは難しい360°の角度検出も可能です。
TMR（トンネル磁気抵抗素子）の原理
TMRはTunnel Magneto Resistiveの略で、GMRのサンドイッチ構造の「非磁性金属層」の代わりに「極薄の絶縁層（バリア層、厚さ1〜2nm）」を挟んだ構造です。1〜2nmという薄さは髪の毛の太さの約5万分の1に相当するほど極薄です。
絶縁体を挟んでいるのに電流が流れるのは、量子力学的な「トンネル効果」によります。電子がまるでトンネルを通るように絶縁壁を透過する現象です。ピン層とフリー層の磁化方向が「平行」のときはトンネルしやすく低抵抗、「反平行」のときはほぼ電子が移動できず高抵抗となります。この差が非常に大きく、MR比は100%を超えます。
結論はTMRが最も高感度です。TDKのTMRセンサの出力はAMRセンサの約20倍、GMRセンサの約6倍（印加電圧5V時で約3,000mV）に達します。
参考：TDKによるTMR素子の詳細な仕組みと性能比較
TMR素子のセンシング原理｜TDK製品ライブラリー
「なぜ磁界が加わると抵抗が変わるのか」という疑問は、現場での素子選定や不良原因の分析にも直結する重要な知識です。その答えは電子の「スピン」にあります。
電子は自ら高速で自転（スピン）しており、この自転によって微小な磁石のような性質を持ちます。電子が金属薄膜を流れるとき、薄膜内の磁化の向きとスピンの向きが「一致しているか」「逆向きか」によって、電子の散乱（流れにくさ）が変わります。スピンが磁化方向と一致している電子はスムーズに通過し、逆向きの電子は散乱して流れにくくなります。これがスピン依存散乱と呼ばれる現象です。
GMRの場合で具体的に考えます。ピン層（磁化固定）とフリー層（磁化可変）が平行のとき、同じスピン方向の電子は両層ともスムーズに通過できるため全体の抵抗は低くなります。反平行のとき、一方の層でスムーズに流れるスピン方向の電子も、もう一方の層では散乱するため全体の抵抗は高くなります。これは2方向に磁石が並んでいて、どちらの向きでも止められてしまうイメージです。
TMRの場合はさらに独特です。絶縁バリア層があるにもかかわらず電子がトンネルできる確率は、両側の強磁性体層の状態密度（特定スピン方向の電子の数）に依存します。平行状態では同じスピン方向の電子がトンネルできるチャネルが多く、電流がよく流れます。反平行では対応するチャネルが激減し、電流がほとんど流れません。この「YESかNOか」に近い極端な抵抗変化がTMRの100%超という高いMR比の正体です。
スピンを利用した素子技術全体はスピントロニクスと呼ばれており、GMR効果の発見（1988年）は2007年にノーベル物理学賞を受賞した重要な発見です。GMR素子は純粋に物理現象を利用した技術であり、温度や経年劣化に強い安定性を持ちます。これが金属加工現場のような過酷な環境でも信頼できる理由の一つです。
参考：TDKテクノマガジンによるスピンバルブGMR素子の解説
薄膜技術による高感度な磁気センサ｜TDK Techno Magazine

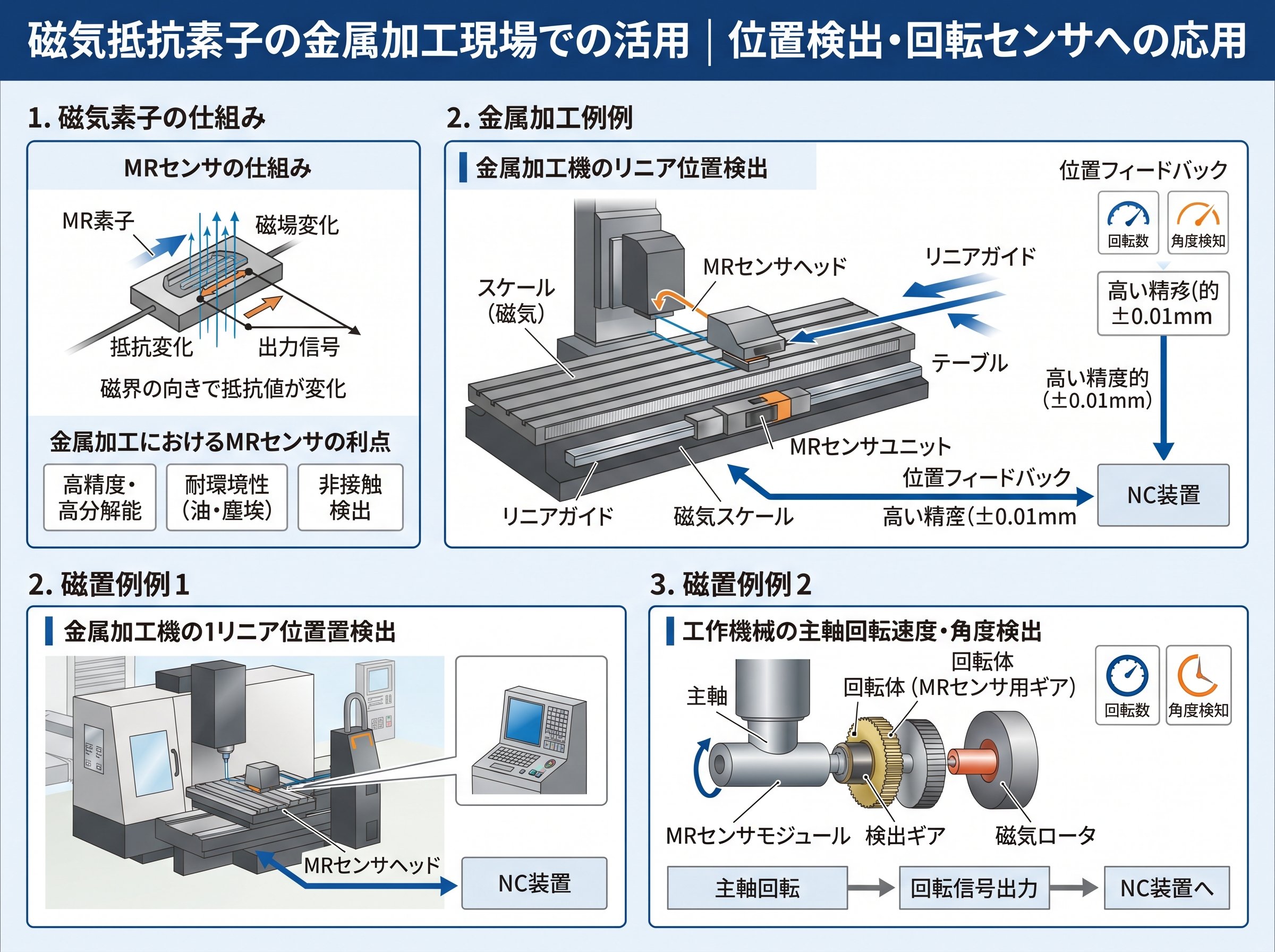

金属加工の現場では、磁気抵抗素子を使ったセンサが多様な用途で活躍しています。特に重要なのは工作機械の位置決めと回転数検出の2分野です。
磁気式エンコーダによる位置・角度検出
磁気式エンコーダは、磁気スケール（S極・N極を交互に着磁したスケール）に磁気抵抗素子を近づけ、磁極の変化を電気パルスとして読み取ることで位置や移動量を検出します。光学式エンコーダと比べてオイルミスト・切削液・鉄粉などが多い金属加工現場でも安定して動作する点が大きな強みです。
実際に工作機械のリニアスケール（直線位置計測）やロータリーエンコーダ（回転角度計測）にGMRやAMR素子を使ったセンサが広く採用されています。GMRセンサは360°の回転角度を連続検出できるため、主軸の角度フィードバックにも適しています。
歯車（ギアパルサー）の回転数検出
CNCマシニングセンタや旋盤では、スピンドル（主軸）や送り軸の回転数を正確に把握することが加工精度に直結します。磁性体の歯車（ギアパルサー）の近くにバイアス磁石と磁気抵抗センサを配置し、歯の凸凹が通過するたびに磁束密度が変化するのをパルス信号として検出します。これがギアトゥースセンサの原理です。
半導体磁気抵抗素子（SMR）はこの用途に特に適しており、歯車の回転速度検出に長年使われています。非接触で検出できるため、摩耗や接触不良によるダウンタイムが発生しません。
TMRセンサの産業機器への展開
TDKのTMRセンサはホール素子の500倍の出力（推奨条件下）を持ちながら、消費電力はわずか5mW程度と低消費電力です。温度特性も優れており、-40℃〜150℃の広い範囲で角度誤差±0.6°以下を維持できます。従来のAMRセンサは低温・高温の両端で角度誤差が急増する弱点がありますが、TMRはこの問題を大幅に改善しています。
これが使えそうですね。厳しい熱環境のある鋳造工程や高精度が求められる精密加工ラインでの代替採用が進んでいます。
参考：磁気センサの種類・用途・現場でのトラブル事例まで詳しく解説
磁気センサとは？基本原理や種類、現場での実践的なノウハウを解説｜メトロール
磁気抵抗素子を搭載したセンサは金属加工現場で高い利便性を発揮しますが、環境ノイズへの対処を誤ると、精度低下や誤作動が現場全体の生産性を著しく損ないます。知らないと損する注意点を整理します。
鉄粉の吸着による感度変化
磁気センサはその性質上、磁性体（鉄粉・鉄片）を引き寄せてしまいます。切削・研削加工が行われる環境では鉄粉が飛散しやすく、センサ表面に蓄積すると磁場を乱して感度低下や誤検知を招きます。定期的なエアブロー清掃でのメンテナンスサイクルを設定することが基本的な対策です。
切削油による感度低下
メトロールの技術ブログによれば、切削油によるトラブルが最も多く報告されており、特に水溶性切削油は鉄粉を懸濁状態で含んでいることがあります。このような「磁性を帯びた切削油」がセンサ表面に付着すると感度を最大30%以上低下させることがあります。痛いですね。
切削油対策としてはIPX5以上の防水・防塵規格（IP67・IP68）に対応したセンサを選定することと、センサの取り付け向きを液体が直接かかりにくい向きに調整することが有効です。
外乱磁界の影響
金属加工現場では大型モータや電磁クランプ、溶接機などが稼働しており、これらが発生する強い磁界がセンサに外乱として影響する場合があります。差動構成（2素子の差分を取る回路設計）の採用や、磁気シールド板の設置が有効な対策として知られています。
GMR・TMRセンサは高感度であるがゆえに、外乱磁界にも敏感です。高感度素子が必ずしも現場に最適とは限らない、というのが独自視点での重要なポイントです。環境ノイズが大きい現場では、あえてAMRのようにMR比が低めで外乱に対して鈍感な素子を選ぶ判断も合理的です。
強磁場による不可逆変化（消磁リスク）
GMR素子には、強い磁場に一度さらされるとヒステリシス（磁化残留）が発生し、出力特性が変化してしまうリスクがあります。これは電磁クランプや大型マグネットの近くでセンサを使用するケースで起きやすい問題です。
センサのデータシートに記載された「動作磁界範囲」を超える強磁場環境では、素子の再磁化処理（リセット操作）が必要になるか、または耐磁場特性に優れたセンサへの変更を検討する必要があります。
これだけ覚えておけばOKです。磁気抵抗素子を使いこなすには「素子の感度と現場のノイズ環境のバランス」を意識した選定が全てです。高性能な素子を入れても、環境対策が不十分なままでは現場での安定稼働は実現できません。
参考：磁気センサの欠点・長所を整理した岩瀬技術士事務所の解説
磁気センサについて｜長所・短所｜岩瀬技術士事務所
