インコネル 硬度と加工特性の基礎知識

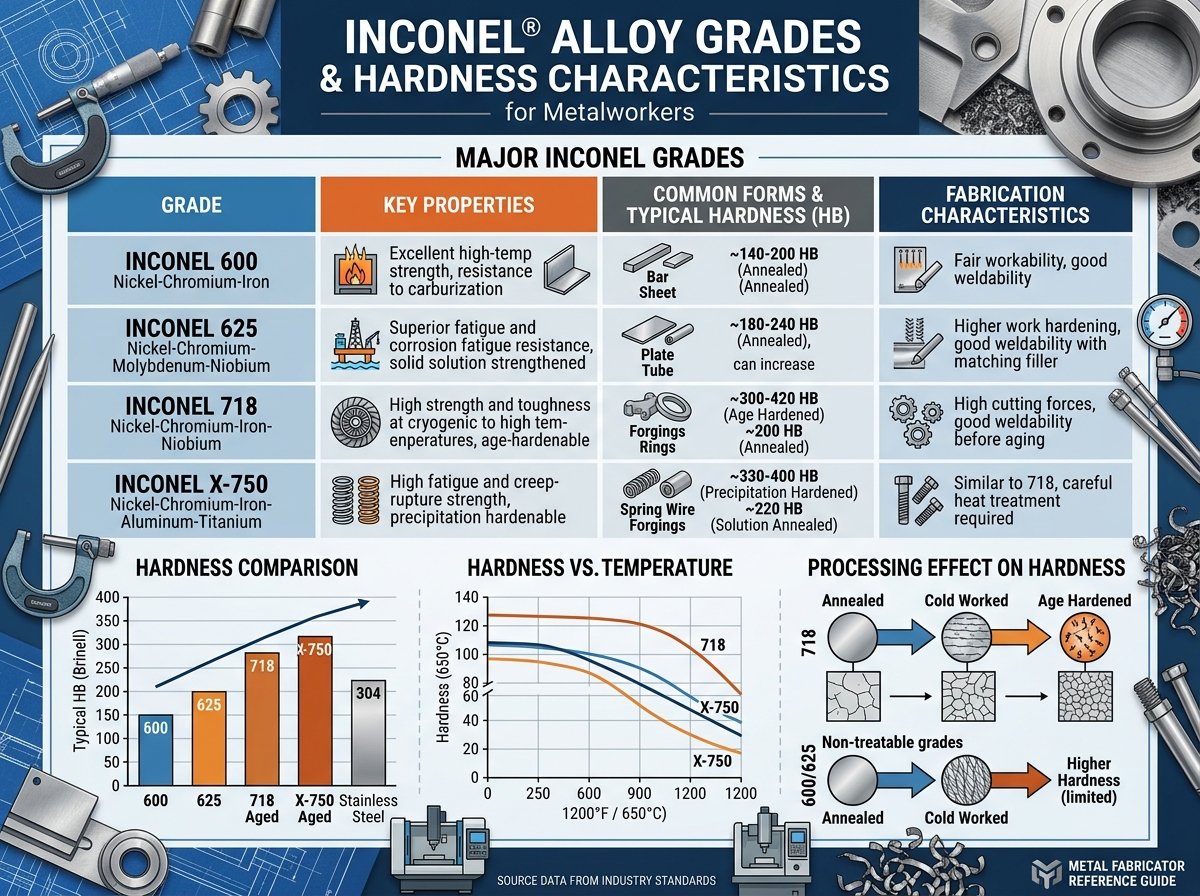

インコネルの種類と硬度特性について



インコネルは、ニッケルを主成分とし、鉄・クロム・モリブデンなどを添加した高性能な合金です。「インコネル」という名称はスペシャルメタルズ社（旧インコ社）の商標であり、添加元素の配合量によって様々な種類に分類されます。代表的なものとしては、インコネル600、インコネル625、インコネル718、インコネルX750などがあります。



各種インコネルの硬度特性は以下のとおりです。

• インコネル600: ブリネル硬度約160〜187HB。耐酸化性に優れ、熱交換器や化学工業炉などに使用されます。
• インコネル625: ブリネル硬度約200HB。耐食性と高温強度に優れ、原子力関連部品や海洋構造物に適しています。
• インコネル718: ブリネル硬度約330〜350HB。高温環境での機械的特性が優れており、航空宇宙部品やガスタービンに多用されます。
• インコネルX750: ブリネル硬度約300HB。クリープ強度が高く、高温環境での長時間使用に適しています。

これらの硬度値は一般的なステンレス鋼（304：約150HB）と比較すると明らかに高く、さらに重要なのは高温環境下でも硬度低下が少ないという特性です。例えば、一般的な金属は500℃以上で急激に強度低下しますが、インコネルは700℃程度までほとんど強度を維持します。この特性は産業用途では大きな利点ですが、加工時には大きな課題となります。

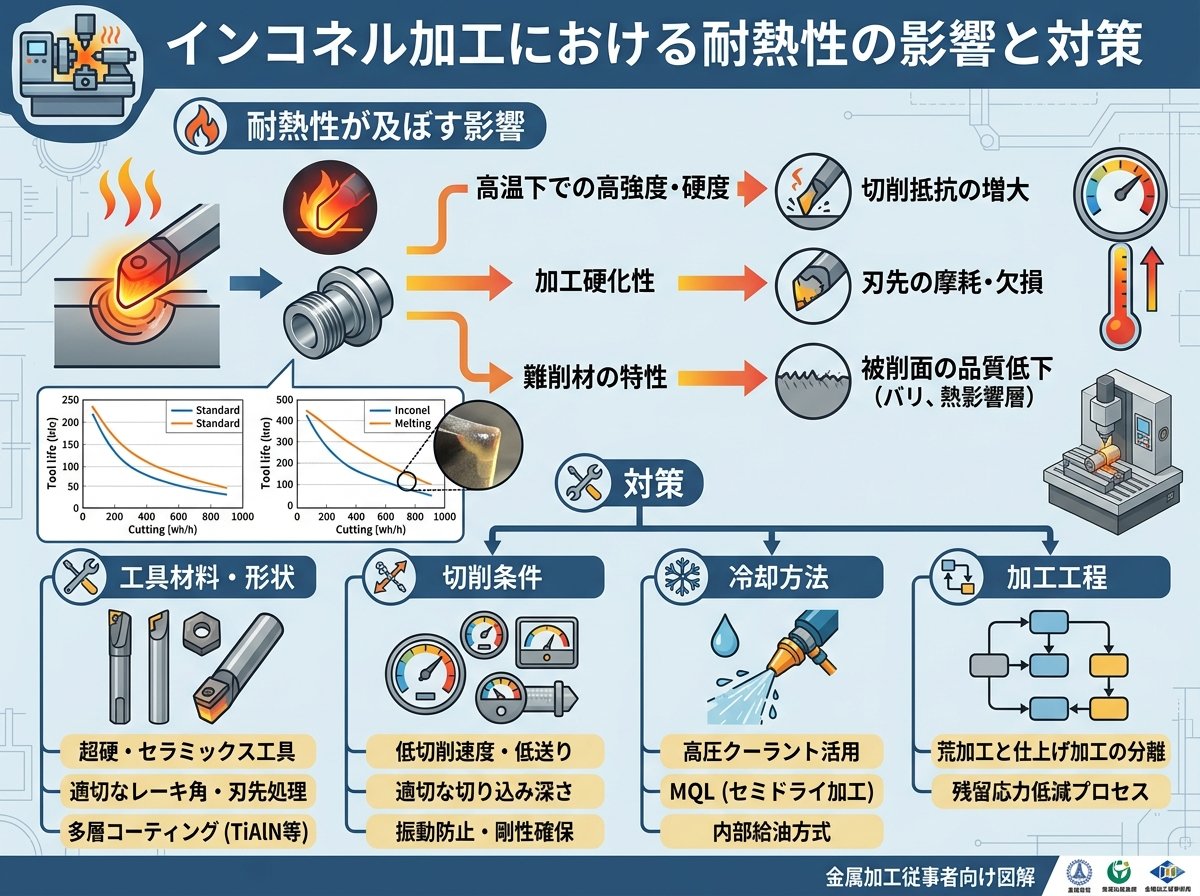

インコネル加工における耐熱性の影響と対策



インコネルの優れた耐熱特性は、加工時に独特の課題を生み出します。一般的に金属加工では、切削中に発生する熱は工具から加工材へと移行し、切りくずと共に排出されます。しかし、インコネルは熱伝導率が低く（SUS304の約1/3程度）、さらに高温でも軟化しにくいため、加工熱が工具刃先に集中します。



この現象がもたらす影響と対策について詳しく見ていきましょう。
1. 工具への熱集中問題
通常の金属は切削時に発生する熱で一時的に軟化し、切削抵抗が下がりますが、インコネルは700℃程度まで強度を維持するため、工具への負担が継続します。そのため、工具刃先温度が1000℃を超えることも珍しくありません。



2. 効果的な対策法

• 低速切削アプローチ: 超硬合金製の高硬度工具を使用し、高圧クーラントで冷却しながら低速で切削します。
• 高速切削アプローチ: セラミック工具を使用し、切削速度500m/min以上の超高速で切削します。この方法では、インコネルの耐熱限界を超える温度状態で加工するため、材料が相対的に軟化します。

意外かもしれませんが、インコネル加工には「遅すぎず速すぎない」中間の切削速度が最も不適切で、極端に低速か極端に高速かのどちらかが効果的です。これは「死の谷」と呼ばれる切削速度帯を避けるためです。



3. クーラント選定のポイント
インコネル加工では、冷却能力だけでなく、高圧での噴射能力を持つクーラントシステムが効果的です。一般的な水溶性クーラントでも機能しますが、特殊な添加剤を含む専用のクーラントを使用することで、工具寿命を2〜3倍延長できることが研究で示されています。

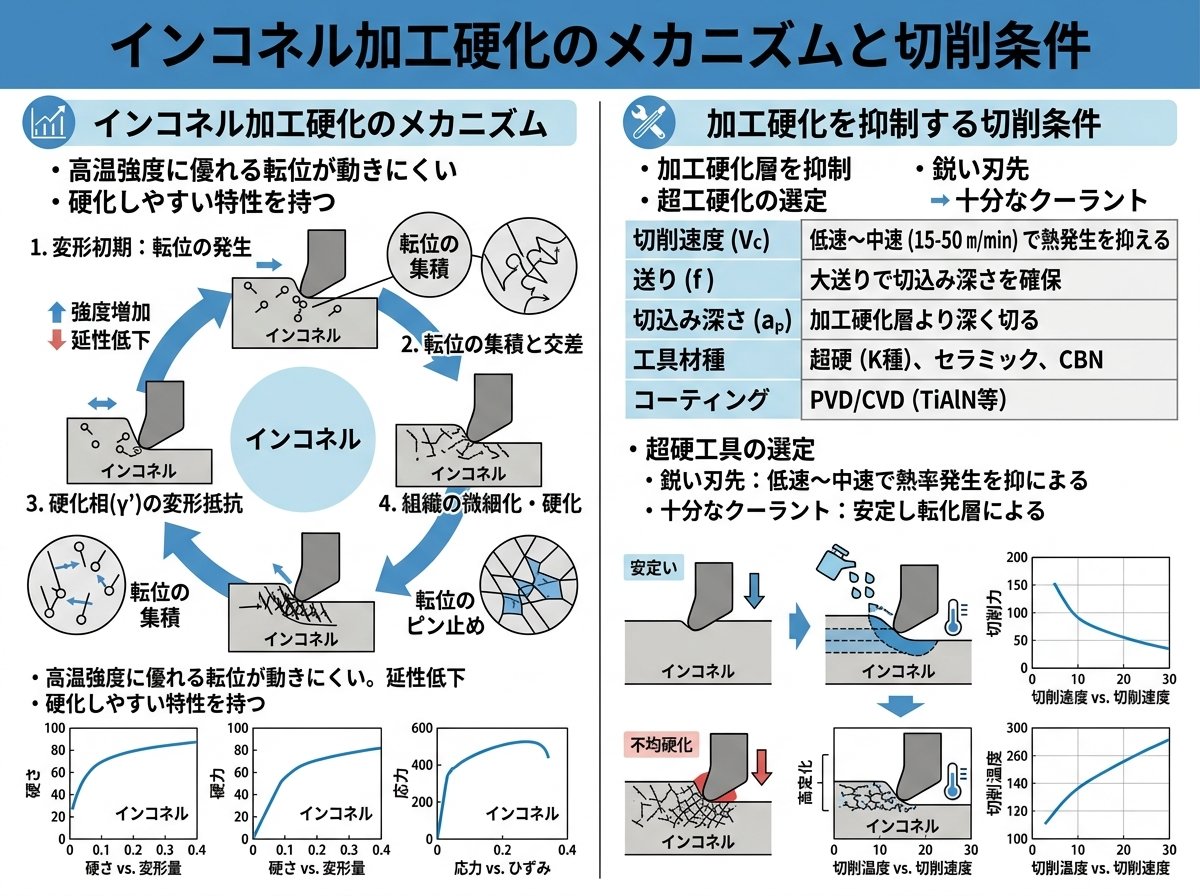

インコネル加工硬化のメカニズムと切削条件



インコネルの加工における最大の課題の一つが「加工硬化」です。加工硬化とは、金属が塑性変形を受けたとき、内部の結晶構造に歪みが生じ、硬度が上昇する現象です。インコネルはこの現象が特に顕著に表れます。



加工硬化のメカニズム
加工硬化のプロセスは以下のステップで進行します。

1. 切削工具の刃先がインコネルに接触すると、材料表面に塑性変形が発生
2. 結晶構造内の転位密度が増加し、転位の移動が制限される
3. 結果として、次に工具が通過する領域は初期状態よりも硬くなっている
4. この硬化した表層を工具が切削するため、工具摩耗が加速する

測定によると、インコネルは加工によって表面硬度が最大50%上昇することもあります。例えば、初期硬度が300HBのインコネル718が、切削後には表層で450HB程度まで硬化することも珍しくありません。



加工硬化を抑制するための切削条件
加工硬化の影響を最小限に抑えるためには、以下の切削条件の最適化が重要です。

• 切込み量: 加工硬化層より深い切込みを設定することで、前工程で硬化した層を完全に除去します。通常、前工程切込み量の1.2倍以上が推奨されます。
• 送り速度: 低すぎる送り速度では工具が同じ場所を長時間こすることになり、加工硬化を促進します。一般的なステンレスより20〜30%高い送り速度が効果的です。
• 工具形状: 正のすくい角と鋭利な切れ刃を持つ工具を使用することで、材料への圧縮力を低減し、加工硬化を抑制します。

最適な工具材質の選択
インコネル加工における工具材質選択のポイントは以下のとおりです。

1. PVDコーティング超硬工具: TiAlNなどの硬質コーティングは、加工硬化したインコネルに対しても高い耐摩耗性を発揮します。
2. CBN工具: 通常のインコネル加工ではコスト面から使用頻度は低いですが、加工硬化した表面の追加工や仕上げ加工では効果的です。
3. セラミック工具: 高速切削時には、アルミナとSiCウィスカ強化型セラミック工具が優れた性能を示します。

インコネルの溶着現象と工具選定のポイント



インコネル加工時にしばしば発生する問題の一つが「溶着現象」です。これはインコネルが工具材料との親和性が高いため、切削時に生じる粉（切りくず）が工具刃先に付着してしまう現象です。この溶着は工具の切れ味を劣化させ、加工精度の低下や工具寿命の短縮につながります。



溶着が発生するメカニズム
インコネルが工具に溶着する主な原因は以下の通りです。

1. 高温発生: 切削時の高温により、インコネルと工具材料の間で局所的な溶融や拡散が起こります。
2. 材料親和性: ニッケル基合金は多くの工具材料（特にコバルトを含む工具）との親和性が高く、分子レベルでの結合が生じやすい特性があります。
3. 切りくず形状: インコネルの切りくずは通常、連続的な形状となり、刃先に絡みつきやすい性質を持っています。

溶着を防ぐための工具選定ポイント
溶着を防止し、安定した加工を実現するための工具選定ポイントは以下の通りです。

• コーティング選択: TiAlNやAlCrNなどの高硬度コーティングは、インコネルとの親和性が低く、溶着を抑制する効果があります。特に最新のナノコンポジットコーティングは、従来品と比較して溶着抵抗が約40%向上しています。
• 工具形状設計:
  • 高正すくい角（10〜15度）: 切りくずの排出を促進し、工具との接触時間を短縮
  • 強いブレーカー形状: 切りくずを細かく分断し、連続的な接触を防止
  • 鏡面仕上げ処理: 表面粗さRa0.1μm以下の超鏡面処理により、切りくずの付着を低減
• 専用工具の採用: インコネル専用に設計された工具は、一般的な工具と比較して溶着が約65%減少することが実証されています。これらの工具は、刃先形状や表面処理が最適化されています。

実践的な対策事例
ある航空機部品製造メーカーでは、インコネル718の溶着問題に対して以下の対策を実施し、工具寿命を3倍に延長した事例があります。

1. 専用PVDコーティング工具の採用
2. 高圧クーラント（7MPa）の正確な照射位置設定
3. 間欠的な切削による熱蓄積防止
4. 特殊な切削油添加剤（硫黄系極圧添加剤）の使用

この事例から分かるように、工具選定だけでなく、クーラントや切削方法の最適化も溶着防止には重要です。



インコネル加工における最新の冷却技術と革新的アプローチ



インコネル加工の困難さは広く知られていますが、近年の技術革新により、従来では考えられなかった効率的な加工方法が開発されています。ここでは、最新の冷却技術と革新的なアプローチについて紹介します。



最新の冷却技術

1. 極低温冷却加工（クライオジェニック冷却）

   インコネル加工において注目されている最新技術の一つが、液体窒素を用いた極低温冷却加工です。この方法では、-196℃の液体窒素を工具刃先に直接供給することで、以下のような効果が得られます。

   • 工具温度の劇的な低下（通常加工時の1000℃超から200℃以下へ）
   • インコネル表面の一時的な硬化抑制
   • 工具寿命の2〜4倍の向上

   従来の水溶性クーラントと比較して、極低温冷却では工具摩耗が最大70%減少することが研究で示されています。ただし、設備投資が必要であり、作業環境への配慮も必要です。



2. ミスト+超音波アシスト冷却

   微細な油滴と圧縮空気を組み合わせたミスト冷却に、超音波振動を加えた革新的な冷却方法も開発されています。この方法の特徴は。

   • 微細ミストが狭い切削点にも浸透
   • 超音波振動により冷却剤の浸透性向上
   • 環境負荷の低減と冷却効率の向上の両立

   この方法を採用することで、インコネル加工における工具寿命が約2.5倍延長したという実験結果が報告されています。



革新的な加工アプローチ

1. ハイブリッド加工法

   最近注目されているのが、異なる加工法を組み合わせたハイブリッドアプローチです。例えば。

   • レーザーアシスト切削: 切削点の直前にレーザーを照射し、インコネルを局所的に500℃程度まで加熱することで、加工抵抗を30〜40%低減できます。一見矛盾するようですが、インコネルは適度に加熱することで切削性が向上します。
   • 超音波振動切削: 工具に微細な超音波振動（20kHz以上）を与えることで、インコネルとの接触時間を減少させ、溶着を抑制します。この方法では表面粗さも向上し、Ra値が従来法と比較して約40%改善されます。
2. AIを活用した切削条件最適化

   最新のアプローチとして、機械学習とセンサー技術を組み合わせたスマート加工システムがあります。

   • リアルタイムで工具摩耗を検出
   • 切削抵抗データから加工硬化の進行を予測
   • 最適な切削条件をフィードバック制御

   あるケーススタディでは、AI制御システムの導入により、インコネル718の加工時間が23%短縮され、工具コストが35%削減されたという驚きの結果が報告されています。



未来の展望
インコネル加工技術は今後も進化を続けると予想されます。特に注目されるのは。

• グラフェンなどのナノ材料をコーティングした次世代工具
• デジタルツインを用いた加工シミュレーションの高精度化
• 生体模倣（バイオミメティクス）に基づく新しい切削メカニズム

これらの技術が普及すれば、かつて「難削材の代名詞」とされたインコネルの加工が、一般的な金属加工と同程度の効率で行える日が来るかもしれません。
