引抜鋼管 規格 JIS 寸法 公差 材質 用途

引抜鋼管 規格 JIS 寸法 公差 材質

あなたその規格選定で年間30万円損してます

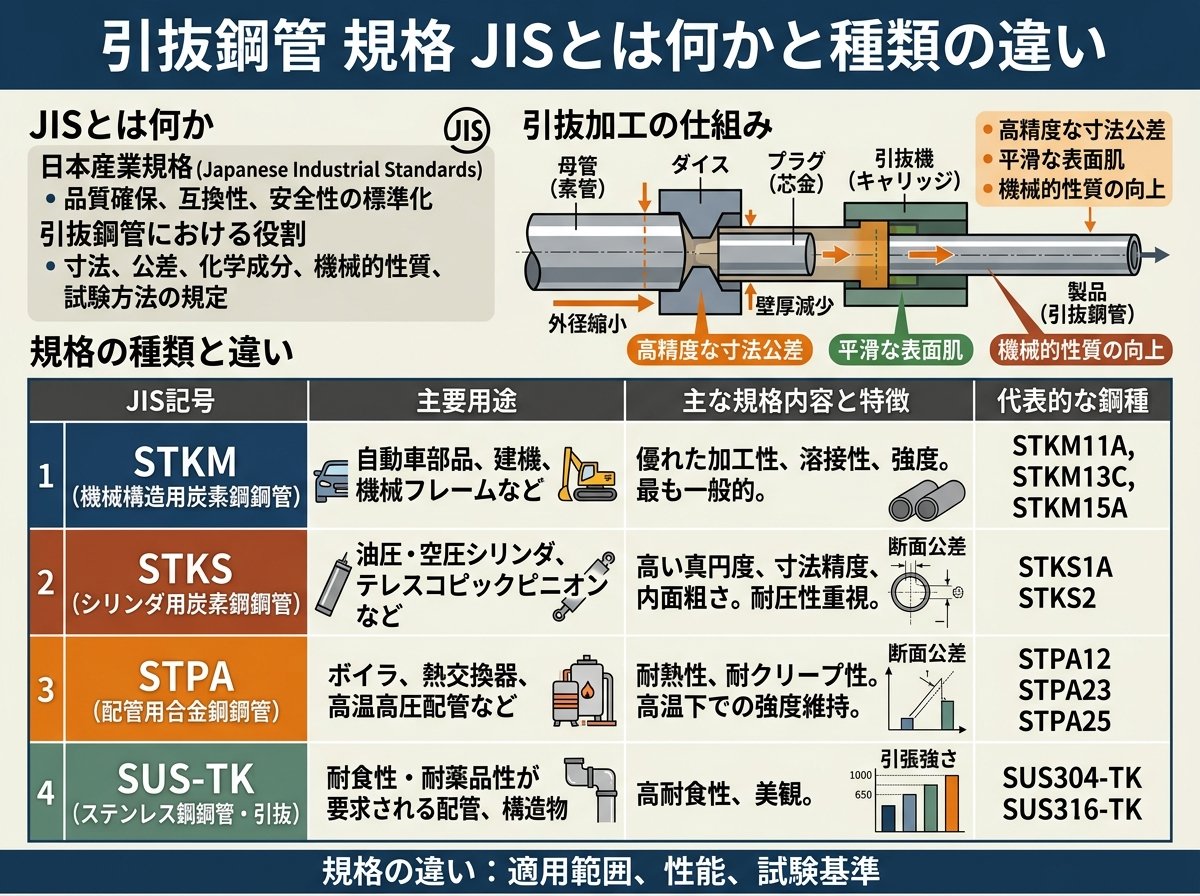

引抜鋼管 規格 JISとは何かと種類の違い

引抜鋼管の規格は主にJISで定義されており、代表的なのがSTKM（機械構造用炭素鋼鋼管）です。例えばSTKM13AやSTKM11Aなどがあり、強度や用途によって使い分けます。これは加工用か構造用かで大きく変わります。つまり用途で規格が決まるということですね。

一方でSTKは一般構造用鋼管で、建築などに使われることが多いです。機械加工を前提とした場合はSTKMを選ばないと、後工程でトラブルが出やすくなります。ここは混同しやすいです。結論は用途優先です。

実際の現場では「とりあえずSTKM」で選ぶケースもありますが、強度過剰になることも多くコスト増につながります。1本あたり数百円の差でも、月100本なら数万円の差です。積み重なると大きいです。コスト意識が重要です。

参考：JIS鋼管規格の詳細と分類
https://www.jisc.go.jp/

引抜鋼管 規格 寸法と公差の具体例

引抜鋼管の最大の特徴は寸法精度です。例えば外径20mmの鋼管で、公差が±0.05mm程度に収まることもあります。これは熱間鋼管よりも圧倒的に高精度です。精度が武器です。

内径についても同様で、仕上げ加工なしで使用できるケースがあります。これにより旋盤加工の工程を1つ削減できることもあります。時間短縮につながります。これは使えそうです。

ただし全てのサイズで高精度とは限りません。細径ほど精度が出やすく、大径になるほどばらつきが増えます。ここは見落としがちです。注意が必要です。

加工前提の場合は「仕上げ代」を見込むのが基本です。余裕ゼロ設計は危険です。これが原則です。

引抜鋼管 規格 材質と強度の選び方

材質はSTKM11A、12A、13Aなどで分かれています。数字が上がるほど強度が高くなりますが、その分加工性は落ちます。硬くなるからです。バランスが重要です。

例えばSTKM13Aは引張強さが約440MPa以上あり、強度は十分ですが切削工具の摩耗が早くなります。工具寿命が半分になるケースもあります。痛いですね。

逆にSTKM11Aは加工しやすいですが、強度不足になる可能性があります。用途次第です。つまり適材適所です。

強度と加工性のトレードオフを理解し、必要最小限のスペックを選ぶことがコスト削減につながります。これだけ覚えておけばOKです。

引抜鋼管 規格 外径内径と加工コストの関係

外径と内径の選び方でコストは大きく変わります。例えば内径仕上げが必要な場合、0.5mmの削り代があるかどうかで加工時間が倍になることもあります。これは現場ではよくある話です。意外ですね。

特に内径加工は工具の突き出しが長くなるため、ビビりや折損のリスクも上がります。結果として不良率が増えます。ここが盲点です。品質にも影響します。

このリスクを避ける場面では「内径精度の高い引抜鋼管を選ぶ→加工レス化」が有効です。狙いは工程削減です。候補は精密引抜材の採用です。

結果として加工時間が30%短縮されることもあります。時間削減です。利益に直結します。

引抜鋼管 規格 現場で見落としがちな例外

多くの現場で「JIS規格なら安心」と考えられていますが、実は例外があります。例えば同じSTKM13Aでもメーカーによって寸法ばらつきが0.1mm以上違うケースがあります。ここは重要です。見逃せません。

また、ロットによって材質のばらつきが出ることもあります。特に海外材では顕著です。品質差が出ます。厳しいところですね。

さらに、ミルシートの確認を省略すると、後からトラブルになる可能性があります。最悪の場合、全ロット廃棄です。損失が大きいです。これは避けたいです。

このリスクを避ける場面では「入荷時にミルシート確認→規格一致確認」が有効です。狙いは不良防止です。行動は確認するだけです。〇〇に注意すれば大丈夫です。
