歯車精度等級の比較と規格・選定基準の完全ガイド

歯車精度等級の比較：規格と選定で変わるコストと品質

精度等級をひとつ上げるだけで、加工費が2倍以上になることがあります。

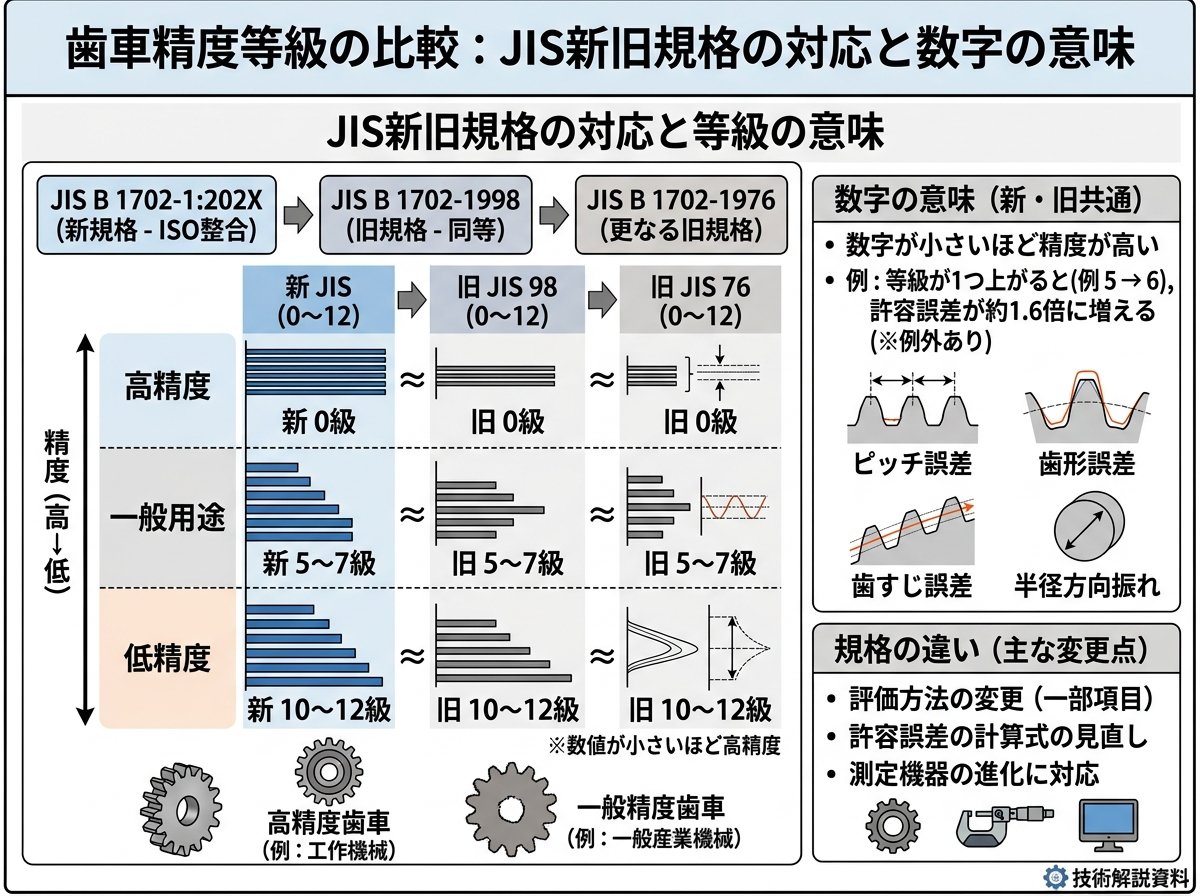

歯車精度等級の比較：JIS新旧規格の対応と数字の意味

歯車の精度等級を読む際に、まず押さえるべきなのは「どの規格の数字か」という点です。日本国内で長く使われてきた旧JIS B 1702:1976と、現行のJIS B 1702-1:1998（ISO 1328-1:1995に準拠）では、等級の体系がまったく異なります。これが混乱の大きな原因です。

旧JISでは「1級〜8級」という表記で、数字が小さいほど高精度でした。現行の新JISでは「N4〜N12」という表記に変わり、接頭の「N」が新規格を示します。おおよその対応目安として「新JIS精度等級 ＝ 旧JIS精度等級 ＋ 4」と言われています。つまり、旧JIS 4級は新JIS N8級相当、旧JIS 2級は新JIS N6級相当となります。

ただし、この換算はあくまで目安です。旧JISと新JISではモジュールや基準円直径の区分が根本的に異なるため、詳細な数値で厳密に対比することはできません。旧図面を流用する際や発注先とのやり取りでは、日本歯車工業会が発行する「JGMA/TR0001（2000）：新旧JIS歯車精度の規格値対比表」を必ず参照するのが原則です。

実際の現場では、旧JIS表記のままの図面が今も流通しています。発注書に「4級」と書いてあっても、それが旧JIS基準なのか新JIS基準なのかを確認しないまま加工を進めると、要求精度とまったく異なる製品が納品されるリスクがあります。確認が条件です。

旧JIS（B1702:1976）	新JIS 目安（B1702-1:1998）	主な用途イメージ
1〜2級	N5〜N6級相当	精密工作機械・測定機器
3〜4級	N7〜N8級相当	一般産業機械・工作機械
5〜6級	N9〜N10級相当	農業機械・コンベア
7〜8級	N11〜N12級相当	低速・軽負荷の一般機械

📌 旧JIS・新JISの規格値対比の詳細は、小原歯車工業の技術資料が参考になります。

平歯車及びはすば歯車の精度（新旧JIS比較）｜KHK小原歯車工業株式会社

歯車精度等級の比較：JIS・DIN・AGMA・ISOの国際規格の違い

歯車の精度規格は国によって異なります。日本ではJIS、ドイツ・ヨーロッパではDIN（現在はISO統合が進んでいます）、アメリカではAGMAが主流です。これらの規格は体系がまったく別物であり、数字が同じだからといって「同じ精度」を意味するわけではありません。

JIS B 1702-1:1998はISO 1328-1:1995に準拠して制定されています。測定項目は単一ピッチ誤差（±fpt）、累積ピッチ誤差（Fp）、全歯形誤差（Fα）、全歯すじ誤差（Fβ）などで評価されます。これに対し、ドイツのDIN 3960などの規格は独自の評価軸を持ち、精度クラスの区分も異なります。特に注意が必要なのはAGMA規格で、アメリカの歯形係数をそのままISOやJISの強度計算式に代入することは厳禁とされています。規格が混在すると設計ミスになります。

大雑把な対応目安として、下記のような比較が言われることがあります。

JIS（新、N○級）	ISO 1328	DIN 3962 目安	AGMA 2000 目安
N4〜N5	4〜5級	4〜5	13〜14
N6〜N7	6〜7級	6〜7	11〜12
N8〜N9	8〜9級	8〜9	9〜10
N10〜N12	10〜12級	10〜12	7〜8

ただし、この表はあくまで大まかな目安であり、測定項目の定義が異なるため「規格間の厳密な1対1の換算は存在しない」というのが専門家の共通見解です。輸出用部品でDIN規格の歯車が必要な場合、JIS図面をそのまま流用するのは危険です。規格を混在させないのが基本原則です。

AGMAはJISとは数値の大小が逆で、AGMA等級は数字が大きいほど高精度です。JISに慣れた技術者が見ると直感と逆になるため、特にグローバル案件では必ず確認が必要です。

📌 国際規格の比較については、以下のギヤプラスの解説ページが参考になります。

歯車規格（JIS B 1702-1・ISO・DIN比較）｜ギヤプラス

歯車精度等級の比較：等級ごとの加工方法とコスト構造

精度等級の選定はそのまま加工コストに直結します。これが実務で最も重要な視点のひとつです。等級が上がるほど要求される加工工程が増え、対応できる設備と工場が限られるため、加工費は急激に上昇します。

新JIS N7〜N8級（旧JIS 3〜4級相当）は、一般的なホブ切り・シェービング仕上げで達成できるレベルで、多くの国内外の工場が対応しています。これに対し、N5〜N6級（旧JIS 1〜2級相当）になると歯車研削（ギヤグラインダーによる研削仕上げ）が必要になり、温度管理された工場と最新の研削設備が必須となります。

JIS N4〜N5の高精度歯車は、対応できる工場が極端に少なくなります。スガナミ物産の調達事例では、JIS 0級相当（旧JIS規格）の高精度歯車の見積価格が「高すぎて採算が合わない」という相談が増えているとのことです。実際、精度等級をひとつ上げるだけで加工費が1.5〜2倍以上跳ね上がるケースも珍しくありません。

コスト最適化のポイントは「全部位に同じ等級を指定しない」ことです。必要な部位だけ研削仕上げにし、他は切削仕上げで対応するといったVA/VE提案が有効です。設計段階でこの視点を持つことで、品質を落とさずにコストダウンできます。これが条件です。

• 🔵 N7〜N8級：ホブ切り・シェービング仕上げで対応可。コンベア、農業機械、一般搬送装置などに適する。対応工場が多くコストも抑えやすい。
• 🟡 N6〜N7級：シェービングまたは軽研削が必要。工作機械の中速駆動部、減速機などに使用。精度と費用のバランスが取りやすいゾーン。
• 🔴 N4〜N5級：ギヤグラインダーによる精密研削が必須。精密工作機械の主軸、航空機・医療機器の駆動部などに限定。対応工場が少なく単価が高い。

📌 加工工程と選定基準の詳細は、KHKの選定方法ガイドが参考になります。

歯車の選定方法について｜KHK小原歯車工業株式会社

歯車精度等級の比較：ピッチ誤差・歯形誤差・歯すじ誤差の数値で読む等級の実態

精度等級を数字だけで捉えていると、現場で「どのくらいの誤差まで許容されているか」がわかりません。実際に各等級の許容値を数字で確認すると、等級の違いがどれほど大きいかが実感できます。

例として、基準円直径 d = 50〜125mm、モジュール m = 2のケースで新JIS B 1702-1の許容値を比較すると、累積ピッチ誤差（Fp）はN5級で約9μm、N7級で約18μm、N9級で約45μmとなります（KHK技術資料より）。N5とN9では許容値が5倍も違います。

旧JIS B 1702:1976の数値で見ると、旧4級（新JIS N8相当）の単一ピッチ誤差は基準円直径50〜125mmのモジュール2で15μm、旧2級（新JIS N6相当）では7.5μmです。この数値の差が、実際の歯車のかみ合い品質や騒音・振動に直接影響します。

主要な測定項目について整理します。

• 🔹 単一ピッチ誤差（±fpt）：隣り合う歯のピッチ円上の実際のピッチと理論値との差。高速回転時の振動・騒音に直結する。
• 🔹 累積ピッチ誤差（Fp）：全歯面領域での最大累積誤差。一回転あたりの回転むらを左右する。精密位置決め用途では特に重視される。
• 🔹 全歯形誤差（Fα）：実際の歯形と理想インボリュート曲線の差。かみ合い伝達誤差と騒音に影響する。
• 🔹 全歯すじ誤差（Fβ）：実際の歯すじと理論上の歯すじの差。歯幅方向の荷重分布に影響し、偏荷重による早期摩耗の原因になる。
• 🔹 歯溝の振れ（Fr）：ピン・ボールをかみ合わせたときの半径方向位置の最大差。偏心に起因する誤差を反映する。

これらの誤差は独立した評価項目です。ある等級で「全歯形誤差は合格」でも「累積ピッチ誤差が規格外」というケースがあり、全項目をチェックする必要があります。ひとつの数字だけで判断するのは危険ですね。

📌 各測定項目の定義と許容値については、ミツトヨの歯車測定解説が詳しいです。

歯車用語と誤差の定義｜ミツトヨ株式会社

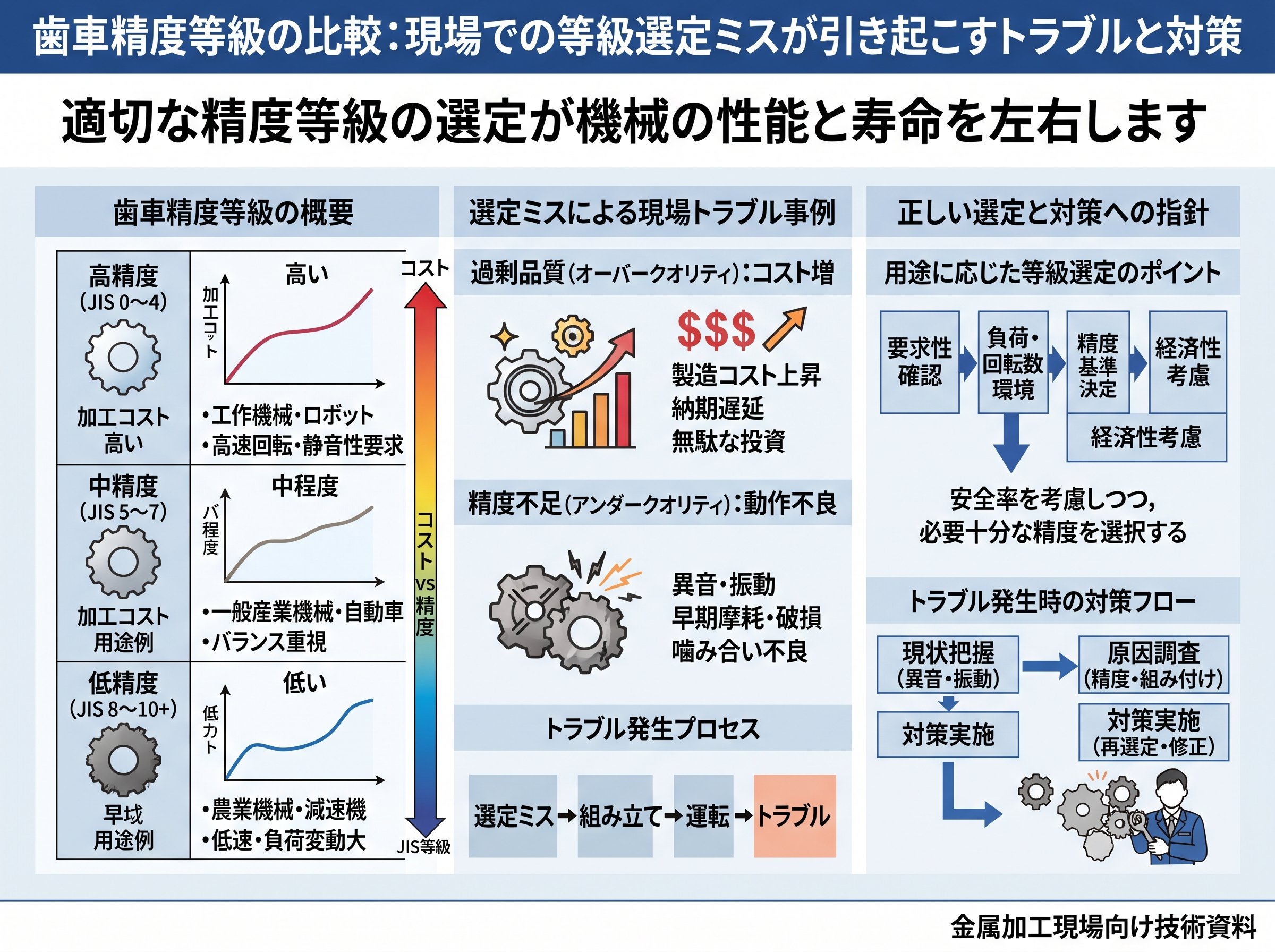

歯車精度等級の比較：現場での等級選定ミスが引き起こすトラブルと対策

等級の選定ミスは、コストだけでなく機械の性能・耐久性・騒音問題に直結します。現場で実際に起きているトラブルパターンを把握しておくことが、損失回避の近道です。

最も多いのが「必要以上の高等級指定によるコスト超過」です。特に設計部門が安全側に倒しすぎて全部位をN5級以上で指定した場合、加工先が見つからない、または見積価格が想定の2〜3倍になるという事態が発生します。「高精度なら問題ない」という安易な判断が、調達難と予算オーバーを同時に引き起こします。痛いですね。

次に多いのが「旧JIS図面の読み違えによる品質トラブル」です。旧JIS 3級と指定された図面を、新JISのN3級と誤解して発注した場合、旧JIS 3級は新JIS N7級相当ですからN3級との差は天と地ほどあります。加工後に歯車測定機で測定して初めて規格外と判明し、再製作・納期遅延・コスト増という三重苦になるケースが実際にあります。

海外調達でよくある問題として、「図面通りの寸法公差は合格なのに組み付け後に異音が出る」というものがあります。これは歯形誤差や歯すじ誤差が管理されていないことが原因です。寸法だけ合っていても精度等級が満たされていなければ意味がありません。寸法公差と精度等級は別物が基本です。

トラブルを防ぐための実践的なチェックポイントは以下の通りです。

• ✅ 図面の規格表示を確認する：「N付き（例：N7）」が新JIS、数字のみ（例：3級）が旧JISの可能性がある。不明な場合はJGMA/TR0001の対比表で照合する。
• ✅ 精度等級と測定項目を明記する：発注書には「JIS B 1702-1:1998 N7級」のように規格名・発行年・等級を明記する。
• ✅ 検査成績書で全測定項目を確認する：単一ピッチ誤差・累積ピッチ誤差・全歯形誤差・全歯すじ誤差・歯溝の振れの全項目が記載されているかを確認する。
• ✅ 用途に応じた等級の適正化をVA/VEで行う：全部位に同じ等級を当てはめるのではなく、機能上精度が必要な箇所と不要な箇所を設計段階から仕分ける。

📌 歯車調達の失敗事例とコストダウン手法については、以下の記事で詳しく解説されています。

工作機械・産業機械の歯車(ギア)調達｜コストダウンとJIS精度のポイント｜スガナミ物産
