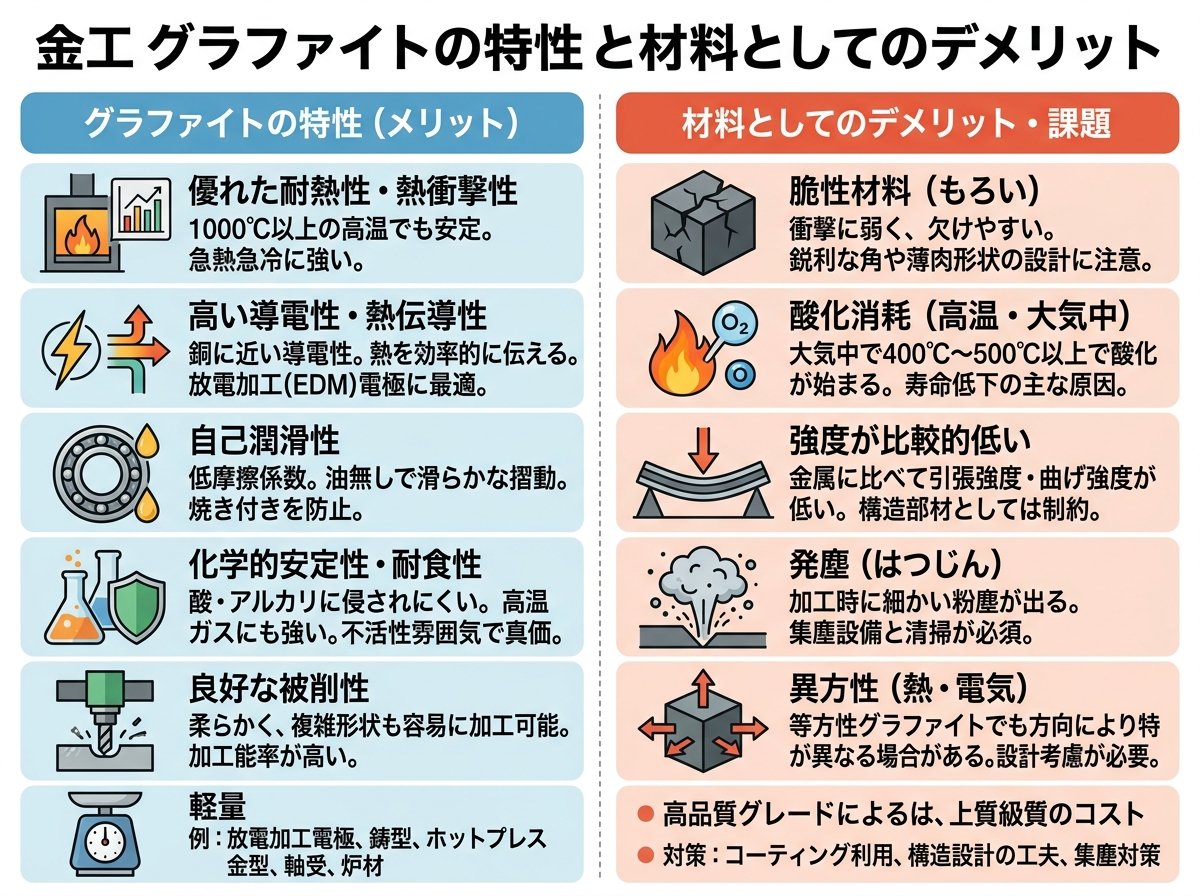

グラファイトは炭素を主成分とする粉末焼結体であり、さまざまな産業で重要な役割を果たしています。電気伝導性や熱伝導性に優れているため、放電加工用電極や高温炉の部品などに広く使用されていますが、その特性ゆえに多くのデメリットも存在します。
まず、グラファイトの最も大きなデメリットの一つが、その脆さです。グラファイト内部の炭素原子の層は弱く結合されており、この独特の結晶構造により、機械的ストレスや熱衝撃を受けると簡単に亀裂や破損が生じやすくなります。そのため、ワークの欠けを防止するためには、特に仕上げ加工時に適切な切り込み量を設定することが重要となります。
また、グラファイトには異方性があり、方向によって物理的特性が異なります。材料内の黒鉛粒子の配向と整列は、その機械加工性に大きく影響します。粒子に沿った（層に平行な）機械加工は比較的容易ですが、粒子に逆らった（層に垂直な）機械加工は困難で、表面仕上げのばらつきが大きくなる傾向があります。
さらに、高温環境下での使用におけるデメリットも無視できません。グラファイトは酸素が存在する高温環境では酸化しやすく、一酸化炭素または二酸化炭素を生成しながら時間の経過とともに劣化します。この問題を緩和するためには、アルゴンや窒素などの不活性ガス雰囲気が必要となり、システムの複雑さとコストが増加します。
加えて、グラファイトは反応性の高い環境での使用に制限があります。ハロゲン、強酸、アルカリなどの物質と反応する可能性があるため、そのような環境での使用には適していません。これにより、特定の工業プロセスでの応用が制限されることがあります。
最後に、高品質なグラファイトのコストも考慮すべき点です。一般的に、グラファイトは一部の耐火材料に比べてコスト効率が良いとされていますが、特殊用途に必要な高純度のグラファイトは非常に高価になることがあります。また、不活性雰囲気の維持や定期的な部品交換などのメンテナンスコストも加わるため、総合的なコストは予想以上に高くなる可能性があります。
グラファイト加工において最も重要なポイントの一つが、適切な工具の選択です。グラファイトは研磨性が高いため、一般的な工具では急速に摩耗が進み、切削精度の低下や工具寿命の短縮につながります。そのため、グラファイト専用の工具選定が不可欠です。
グラファイト加工に最適な工具として、ダイヤモンドコーティングやDLC（ダイヤモンドライクカーボン）コーティングが施された超硬合金工具が推奨されています。これらのコーティングは、グラファイトの研磨作用から工具本体を保護し、工具寿命を大幅に延長します。実際、ダイヤモンドコーティング工具は通常の超硬工具と比較して、10倍以上の寿命を実現することもあります。
工具の刃形状も重要です。グラファイト加工には、すくい角が大きく、切れ刃のシャープな工具が適しています。これは、グラファイトが脆性材料であるため、摩耗やチッピングによって切れ刃の鋭さが鈍ると、ワークに欠けが生じやすくなるからです。特に精密な形状を要求される電極加工などでは、シャープな切れ刃の維持が欠かせません。
摩耗対策としては、工具の定期的な点検と交換のタイミングを適切に設定することが重要です。グラファイト加工では、工具の摩耗が通常の金属加工より速いため、摩耗状態を頻繁に確認し、必要に応じて早めに交換することで、加工精度の低下や不良品の発生を防ぐことができます。
また、冷却と潤滑も摩耗対策として効果的です。グラファイトは加工中に大量の熱を発生させることがあり、これが工具の摩耗や損傷につながる可能性があります。適切な切削液の使用や、エアブローによる冷却を行うことで、工具の過度な摩耗を防ぐことができます。ただし、切削液を使用する場合は、グラファイト粉末が切削液に混入して機械内部に蓄積する可能性があるため、定期的なメンテナンスが必要になります。
業界では、超音波振動切削技術を活用した新しい加工方法も注目されています。この技術を用いると、工具と材料の間の摩擦が減少し、工具摩耗を抑えながら、より精密な加工が可能になります。特に、複雑な形状や高アスペクト比の穴の加工において、その効果が顕著に現れます。
日本工作機械工業会による超音波振動切削の効果に関する技術レポート
グラファイト加工における最も厄介な問題の一つが、切削時に発生する微細な粉塵です。グラファイトは加工中に細かい粉末状の切りくずを生成し、これが工作機械内部や作業環境を汚染する原因となります。この粉塵問題は、単なる清掃の手間だけでなく、機械の寿命や作業者の健康にも影響を与える深刻な課題です。
グラファイト粉塵が工作機械の摺動部に侵入すると、摺動面に摩耗が生じて工作機械の老朽化を促進させます。特に、精密な位置決めが必要なリニアガイドやボールねじなどの機構部品は、微細な粉塵によって急速に性能劣化が進むことがあります。また、電気系統に粉塵が堆積すると、ショートや誤動作の原因にもなります。
さらに、グラファイト粉塵は人体への健康リスクも懸念されています。微細な粉塵を長期間吸入し続けると、呼吸器系の疾患を引き起こす可能性があります。特に、ナノスケールの超微細粉塵は肺の奥深くまで到達するため、より深刻な健康被害をもたらす恐れがあります。
これらの問題に対処するため、グラファイト加工時には効果的な粉塵対策が不可欠です。最も一般的な対策は、切削ポイント近くでの集塵システムの使用です。高性能な集塵機を設置し、発生した粉塵をその場で吸引することで、機械内部や作業環境への拡散を最小限に抑えることができます。特に、HEPA（High Efficiency Particulate Air）フィルターを備えた集塵システムは、微細なグラファイト粉塵の捕集に効果的です。
また、ウェット加工も有効な対策の一つです。切削液を十分にかけながら加工することで、粉塵の飛散を抑制し、同時に切りくずを効率的に排出することができます。ただし、この方法を採用する場合は、切削液のろ過システムの性能が重要になります。グラファイト粒子が切削液中に蓄積すると、ポンプや配管の摩耗を引き起こすためです。
さらに、機械のエンクロージャー化も効果的です。加工エリア全体を密閉し、内部を若干負圧に保つことで、粉塵の外部への漏洩を防ぐことができます。最新の加工センターでは、このようなエンクロージャーと高効率の集塵システムを組み合わせた設計が一般的になっています。
工場設計の観点からは、グラファイト加工専用のエリアを設けることも検討すべきです。他の精密加工とは物理的に隔離された空間で加工を行うことで、粉塵による汚染を局所化し、全体的な生産環境への影響を最小限に抑えることができます。
最近では、イオン化空気を利用した新しい粉塵抑制技術も開発されています。この技術では、イオン化された空気がグラファイト粒子に電荷を与え、それを特殊な捕集装置で効率的に回収するというものです。従来の集塵システムと比較して、より微細な粒子の捕集率が高いという利点があります。
グラファイト加工の品質と効率を左右する重要な要素として、適切な切り込み量と送り速度の設定があります。グラファイトは他の金属材料と異なる切削特性を持つため、その特性に合わせた加工パラメータの最適化が必要不可欠です。
グラファイトは脆性材料であるため、過度な切り込みはワークの欠けや割れを誘発します。特に仕上げ加工時には、適切な切り込み量の設定がワークの品質を大きく左右します。一般的な仕上げ加工では、切り込み量は0.1〜0.3mm程度に設定するのが望ましいとされています。ただし、グラファイトの種類や用途によって最適値は変わるため、事前のテスト加工による検証が重要です。
一方、送り速度に関しては、高すぎると工具摩耗の加速や表面粗さの悪化を招き、低すぎると生産性の低下だけでなく、工具と材料の摩擦熱が増加して工具寿命を縮める可能性があります。グラファイト加工における適切な送り速度は、工具径や回転数、グラファイトの種類によって異なりますが、一般的には一刃あたりの送り量として0.02〜0.05mm/歯程度が推奨されています。
具体的な加工事例として、ダイヤモンドコート超硬ボールエンドミルR1を使用したグラファイト（ISO63）の加工においては、回転数6,300min⁻¹（周速40m/min）、送り速度750mm/min（一刃送り：0.03mm/tooth）、切り込みAd：0.13mm Pf：0.13mmという条件が効果的との報告があります。このような実績データを参考にしつつ、自社の設備や要求精度に合わせた条件出しを行うことが重要です。
また、荒加工と仕上げ加工で条件を使い分けることも効果的です。荒加工では生産性を重視して比較的大きな切り込みと送り速度を採用し、仕上げ加工では品質を優先して控えめな条件設定にするという二段階のアプローチが一般的です。特に複雑な形状の電極加工などでは、この使い分けが加工時間の短縮と品質確保の両立に貢献します。
高速加工機を使用する場合は、より高い回転数と送り速度を適用できることがあります。例えば、60,000rpm程度の高回転で小径工具を使用する場合、適切な切削速度を維持するためには、一般的な加工機より大幅に高い送り速度が必要になります。このような高速加工では、工具パスの最適化も非常に重要で、工具の急激な方向変化を避け、なめらかな軌跡で加工することで、工具への負荷を軽減し、加工品質を向上させることができます。
加工条件の決定には、ツールメーカーが提供する推奨値を参考にすることも有効です。多くのツールメーカーは、自社の工具に適した切削条件のガイドラインを提供しています。特にグラファイト専用工具を扱うメーカーでは、グラファイトの種類や硬度に応じた詳細な推奨値を用意していることが多いため、これらを出発点として条件最適化を進めることで、効率的に適切な加工条件を見出すことができます。
グラファイト加工における環境への影響と持続可能な加工方法についての認識は、近年ますます重要性を増しています。グラファイト加工の環境負荷は主に粉塵発生と資源消費の二つの側面から考える必要があります。
まず、グラファイト加工時に発生する粉塵は、前述のように機械内部や作業環境を汚染するだけでなく、工場外部の環境にも影響を与える可能性があります。特に微細なグラファイト粒子は大気中に長時間浮遊し、広範囲に拡散する特性があります。このため、単なる工場内の問題ではなく、地域の環境問題につながる恐れもあります。
最新の環境規制では、工場からの粉塵排出に関する基準が厳格化されており、グラファイト加工業者はこれらの規制に適合するための対策が求められています。具体的には、高効率のフィルターシステムを備えた集塵設備の導入や、定期的な環境モニタリングの実施などが必要です。
また、グラファイト加工では工具の消費も環境負荷の一因となります。グラファイトの研磨性により工具の摩耗が早いため、多くの工具が消費されます。この問題に対処するため、リサイクル可能な工具材料の選択や、使用済み工具の再研磨・再利用システムの構築が進められています。特に、ダイヤモンドコーティング層が摩耗した工具を再コーティングすることで、工具本体の寿命を延ばす取り組みは、資源の有効活用という観点から注目されています。
さらに、グラファイト加工の環境負荷を低減する上で重要なのが、加工プロセス全体の最適化です。CAD/CAMシステムを活用した効率的な工具パスの生成により、加工時間の短縮と工具寿命の延長を同時に実現することができます。また、シミュレーションツールを用いて事前に加工状態を予測することで、試作回数の削減とそれに伴う材料・工具の消費抑制が可能になります。
最近では、グラファイト以外の代替材料の開発も進んでいます。特に放電加工用電極材料としては、導電性セラミックスや特殊な金属複合材料など、グラファイトと同等の性能を持ちながら粉塵発生が少ない材料の研究が進められています。こうした新材料の採用も、環境負荷低減の一つの選択肢となっています。
持続可能なグラファイト加工のためには、技術革新だけでなく、作業者の意識向上も重要です。適切な教育訓練を通じて、環境に配慮した作業方法や設備の正しい使用法を徹底することで、日常的な環境負荷を最小限に抑えることができます。例えば、不必要な加工の回避、適切な集塵装置の使用、廃棄物の適正処理などの基本的な取り組みが、総合的な環境パフォーマンスの向上につながります。
環境省による粒子状物質に関する情報と規制基準
グラファイト加工業界全体としても、環境負荷の低減は重要な課題として認識されており、業界団体を中心に環境マネジメントシステムの導入や、環境性能の高い設備の共同開発などの取り組みが進められています。こうした業界全体の協力体制が、持続可能なグラファイト加工の実現に向けた大きな推進力となっています。
