台形ねじ効率の計算：公式・リード角・摩擦係数を現場目線で徹底解説

台形ねじの効率を「そういうもの」と決めつけて計算せずに使うと、モーターが3倍以上の無駄トルクを食い続けます。

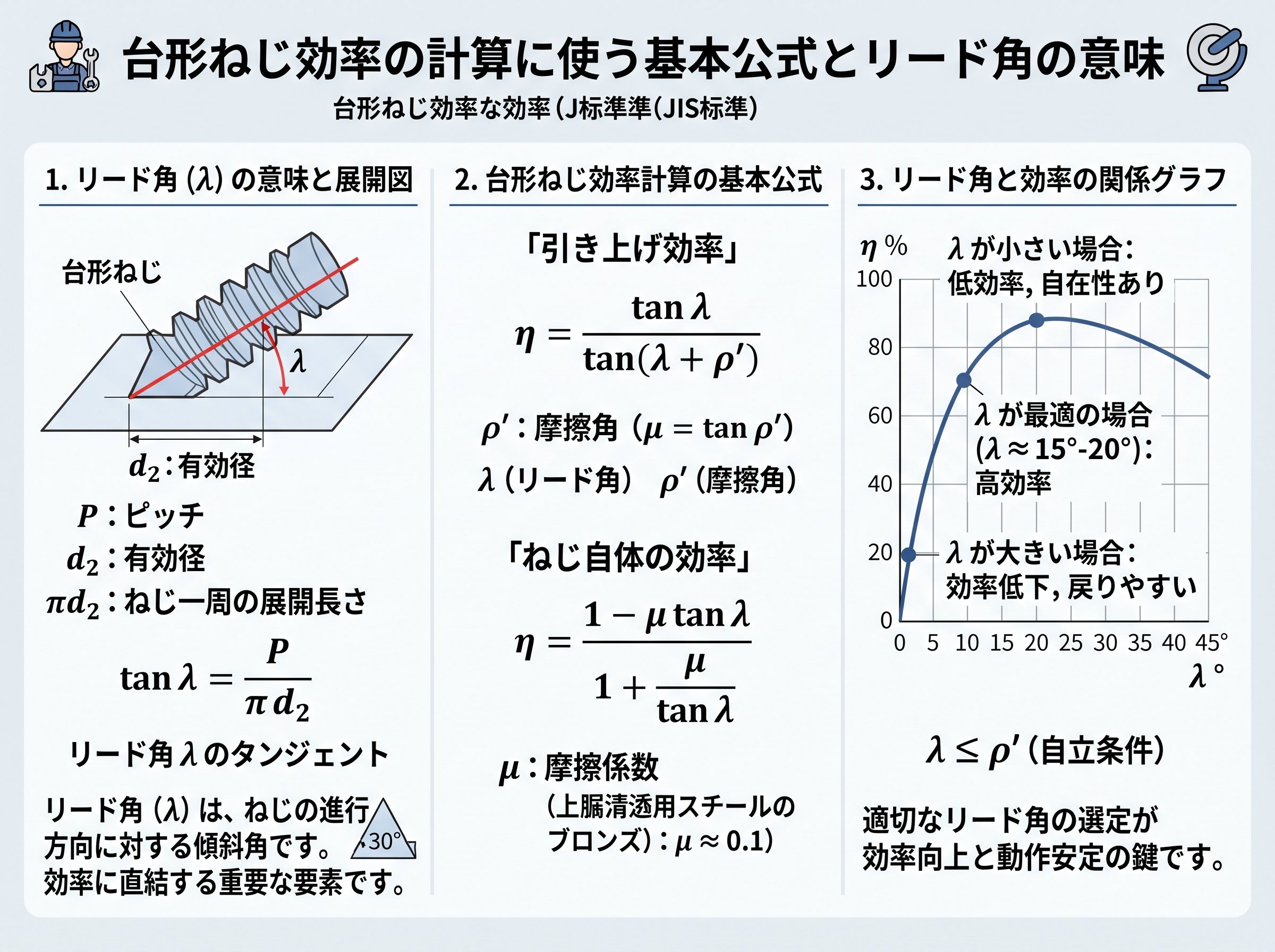

台形ねじ効率の計算に使う基本公式とリード角の意味

台形ねじの効率ηを求めるとき、最初に押さえるべき公式が以下の式です。

$$\eta = \frac{1 - \mu \cdot \tan(\alpha)}{1 + \mu / \tan(\alpha)}$$

ここでαはリード角（ねじ軸のリード角）、μは動摩擦係数を表します。この式を見て「難しそう」と思う方もいるかもしれませんが、実際に数値を入れると意外とシンプルです。

たとえばMISUMIのMTSR16（軸径16mm、ピッチ3mm）の場合、リード角αは3°46′です。鋼軸と黄銅ナットの組み合わせで潤滑ありの場合、μ≒0.21となります。これを公式に代入すると、η≒0.24（約24%）という計算結果が出ます。これが基本です。

発生推力Faを求めるには、続いてこの式を使います。

$$Fa = \frac{2\pi \cdot \eta \cdot T}{R} \times 10^3 \quad (N)$$

TはN・m単位の入力トルク、Rはリードをmmで表した値です。ASKのTMF20（リード角4°03′）を例にすると、μ=0.15のときη≒0.315となり、トルクT=1.5kgf・mを入力したときの推力Faは約2,400Nと計算できます。数字で示すと実感が湧きますね。

リード角αはピッチと有効径によって決まります。リード角が大きいほど効率は上がりますが、後述するセルフロック性は下がります。これは効率とセルフロックが「トレードオフ」の関係にあるからです。つまり、設計目的によって最適なリード角が変わるということ。「効率を上げたいのかセルフロックが欲しいのか」を最初に整理するのが計算の出発点です。

台形ねじの技術計算の詳細はMISUMIの公式技術情報ページが参考になります。PV値グラフや動的許容推力の一覧表も掲載されています。

MISUMI：台形ねじ 技術情報（計算手順・仕様表）

台形ねじ効率に大きく影響する摩擦係数と潤滑条件の実際

摩擦係数μは「材料の組み合わせ」と「潤滑の有無」で大幅に変わります。これを知らずに固定値で計算し続けると、モーター選定がズレます。痛いですね。

MISUMIのデータによると、材質・潤滑条件別の動摩擦係数μはおおよそ以下の通りです。

ねじ軸材質	ナット材質	潤滑	μ（動摩擦係数）
鋼	黄銅	あり（グリース等）	0.21
鋼	ポリアセタール/摺動性PPS樹脂	なし（無潤滑）	0.13
鋼	なし	0.20〜0.25程度

「樹脂ナットは弱い」というイメージを持っている方は多いです。しかし無潤滑条件ではむしろ摩擦係数が小さく、効率上は有利になることがあります。これは意外な事実です。

一方、グリース潤滑を使う場合はμが下がりますが、給油管理が重要になります。MISUMIの無給油ナット（MTSMシリーズ）は「45時間ごとに1回グリースを給油した場合と同等の効果」を実現するよう設計されており、メンテナンス工数を大幅に削減できます。

μの値が変わると効率はどれくらい変わるでしょうか？リード角が同じMTSR16（α＝3°46′）でも、μが0.21から0.13に下がると効率は約0.24から約0.35に上昇します。これは効率が約1.5倍になるということです。同じねじを使い、潤滑・材質を変えるだけでモーターへの負担が3割以上変わる計算になります。

摩擦係数は「固定値」ではありません。設計段階で材質・潤滑の両方を検討することが基本です。なお、高速運転時は低粘度油、低速高荷重時はちょう度の小さいグリースが選定の目安となります。

台形ねじのセルフロック条件と計算で押さえるリード角の限界値

台形ねじが「荷重がかかっても自然には逆転しない」性質をセルフロックと呼びます。この性質があることでブレーキ機構が不要になり、昇降装置や工作機械の位置保持に活用されています。

セルフロックが成立する条件は次の式で表されます。

$$\alpha \leq \rho$$

ここでαはリード角、ρは摩擦角です。摩擦角ρはμとの関係で以下のように定義されます。

$$\rho = \arctan(\mu)$$

例えばμ=0.21の場合、ρ≒11.9°となります。つまり、リード角αが11.9°以下であればセルフロックが成立します。MISUMIの標準的な30度台形ねじはリード角が4°前後のものが多く、μ=0.21の条件ではほぼ全品セルフロックが成立します。

ただし条件があります。潤滑改善などでμが下がった場合、例えばμ=0.05程度まで低下すると摩擦角ρ≒2.9°となり、リード角4°の台形ねじではセルフロックが崩れる計算になります。潤滑によってセルフロックが失われるケースがある点は、設計の盲点になりやすいです。

注意すれば大丈夫です。実際の使用条件でμが変動する範囲をあらかじめ確認してから、セルフロックの成立可否を判定することが重要です。

セルフロック条件に関する詳細は宮崎大学の機械設計講義資料（PDF）に詳しく記載されています。

宮崎大学：機械設計（ねじの種類・セルフロック条件の説明）

台形ねじ効率を現場計算で活かす：推力・負荷トルクの求め方と実例

設計現場で台形ねじの効率計算が実際に役立つのは、「入力トルクから発生推力を求めるとき」と「必要推力から必要トルクを逆算するとき」の2場面です。

まず発生推力の計算です。ASKのTMF20を例にします。

• リード角 α = 4°03′




• μ = 0.15（給油あり）




• 効率 η ≒ 0.315（グラフまたは公式から）




• 入力トルク T = 1.5 kgf・m = 14.7 N・m




• リード R = 4mm = 0.004 m

$$Fa = \frac{2\pi \times 0.315 \times 14.7}{0.004} \approx 7270 \text{ N（約} 741 \text{ kgf）}$$

一方、逆算する場合はこうです。軸方向荷重P=400Nを動かすのに必要なトルクTを求めます（MISUMIのMTSR16、α=3°46′、μ=0.21でη=0.24）。

$$T = \frac{P \cdot R}{2\pi \cdot \eta} = \frac{400 \times 0.003}{2\pi \times 0.24} \approx 0.796 \text{ N・m（≒79.6 N・cm）}$$

これが基本です。

さらに設計段階では安全係数fsも考慮が必要です。起動・停止時の衝撃荷重が含まれる場合はfs=4以上を考慮することが推奨されています。また、使用温度が60℃を超えると温度係数fTが1.0を下回り、動的許容推力が低下します。

• fs（安全係数）：静荷重なら1〜2、一般的な荷重なら2〜3、衝撃荷重なら4以上




• fT（温度係数）：5〜60℃なら1.0、60〜120℃なら0.5〜1.0

これは必須です。安全係数と温度係数を無視した効率計算では、実際の現場で想定外の摩耗や脱調が発生するリスクがあります。

ASKの台形ねじ技術資料には計算例・pV値グラフが掲載されており、実設計の参考になります。

ASK（エイエスケイ）：台形ねじ（リードスクリュー）技術情報

多条ねじで台形ねじの効率を大幅改善する独自視点の設計アプローチ

「台形ねじの効率は30%台が限界」と思っていませんか？実は条件次第で大きく変えられます。

多条ねじを使うとリードが増えるため、リード角が大きくなります。前述の公式を思い出してください。リード角が大きいほど分子の値が上がり、効率ηが向上します。これは使えそうです。

イグス（igus）の技術データによると、一条の台形ねじナット（無潤滑）の効率は20〜48%です。多条ねじナットでは同じ無潤滑走行で50〜80%が得られます。これはほぼ2倍の効率向上です。一条と多条では、効率が大きく変わるということですね。

ただし、多条ねじにすることでリード角が大きくなり、セルフロック性は低下または失われます。昇降装置などでセルフロックが必要な用途では、ブレーキ機構を別途追加する必要があります。

実際のねじ山の条数別の目安をまとめます。

ねじ条数	効率の目安（無潤滑）	セルフロック性	主な用途
1条	20〜48%	成立しやすい	昇降装置、位置保持
多条（2〜6条）	50〜80%	失われやすい	高速送り、電動アクチュエータ

多条ねじはボールねじの代替として、コストを抑えながら効率を上げるアプローチとして機能します。ボールねじの効率は90%以上ですが、価格も高く精密な管理が必要です。一方、多条台形ねじは無潤滑でも50〜80%の効率が得られるため、費用対効果の面で優れた選択肢になる場合があります。

設計段階で「効率が足りない」と感じたら、まず多条化を検討することをお勧めします。ただし多条化に対応したナットの選定と在庫性の確認も合わせて行うことが必要です。

イグスのドライリン台形ねじナットの技術データページでは、一条・多条の効率比較や無潤滑性能の詳細を確認できます。

igus（イグス）：ドライリン台形ねじナット テクニカルデータ
