cpk計算式・両側規格の正しい工程能力の求め方

cpk計算式と両側規格の正しい使い方と工程能力の評価方法

Cpが1.33を超えていても、不良品が毎月数十個出続けている工程があります。

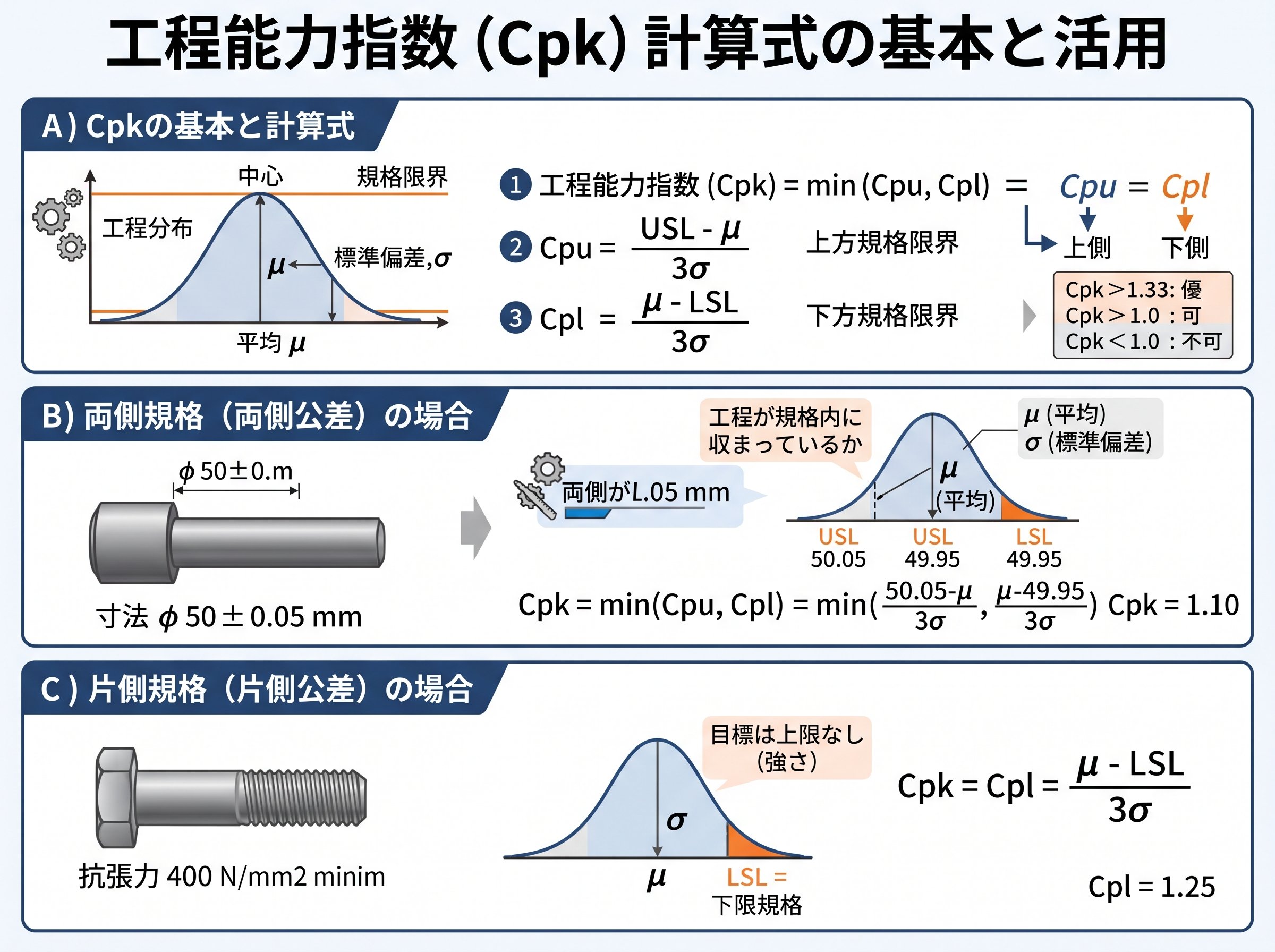

cpk計算式の基本と「両側規格」「片側規格」の違いを理解する

金属加工の現場で日常的に扱う工程能力指数ですが、その前提となる「両側規格」と「片側規格」の違いを正確に理解している方は、意外と多くありません。ここをしっかり押さえておかないと、計算式の選び方そのものを誤ることになります。

両側規格とは、規格の上限値（USL）と下限値（LSL）の両方が定められている規格のことです。たとえば穴径の図面寸法が「φ10.0 ±0.5mm」であれば、上限10.5mm・下限9.5mmの両方が管理限界として存在します。加工精度の管理では、こうした両側規格が大半を占めます。

一方、片側規格は上限または下限の片方しか定められていない規格です。たとえば表面粗さ「Ra0.8以下」のように、超えてはいけない上限値だけが決まっているケースがこれに当たります。

両側規格と片側規格では、Cpの計算式が根本から異なります。

規格の種類	Cp計算式	備考
両側規格	Cp＝（USL−LSL）÷ 6σ	上下限の幅 ÷ ばらつき幅
片側規格（上限のみ）	Cp＝（USL−平均値）÷ 3σ	上限側の余裕度
片側規格（下限のみ）	Cp＝（平均値−LSL）÷ 3σ	下限側の余裕度

両側規格のCpは「規格幅に対して、工程のばらつき幅がどれくらい小さいか」を示します。つまりCpはバラつきだけを評価する指標です。

重要なのはここからです。Cpは平均値の位置（ずれ）を一切考慮しません。Cpが高くても、加工平均値が規格の端に偏っていれば不良品が出続けることがあります。これが「CpよりもCpkで見るべき」と言われる理由です。

つまりCpとCpkは別物、という点が基本です。

cpk計算式・両側規格で使う2通りの定義と計算手順

実は両側規格におけるCpkの計算式には、数式の表現が2通りあります。現場でよく混乱が起きるポイントなので、それぞれ整理します。

定義①：K係数（偏り係数）を使う方法

まずCpを求め、そこに偏り係数Kを掛けて補正する方法です。

• K ＝ |(USL＋LSL)÷2 — 平均値μ| ÷ (USL−LSL)÷2　（規格中心からの偏りの比率）




• Cp ＝ (USL−LSL) ÷ 6σ




• Cpk ＝ (1−K) × Cp

定義②：片側規格を2方向に計算して小さい値を採用する方法

上側のCpkと下側のCpkをそれぞれ計算し、小さい方をCpkとします。

• 上側Cpk ＝ (USL−μ) ÷ 3σ




• 下側Cpk ＝ (μ−LSL) ÷ 3σ




• Cpk ＝ Min（上側Cpk, 下側Cpk）

「どちらを使えばいいか」と迷う方も多いですが、2つの定義は数式の展開によって完全に同一の結果を与えます。これは計算手順が異なるだけで、本質的に同じ計算です。

具体的に確認してみましょう。USL＝40、LSL＝30、平均値μ＝32、σ＝0.5 のとき——

定義①：K＝|(35−32)|÷5＝0.6、Cp＝10÷3＝3.33、Cpk＝(1−0.6)×3.33＝1.33

定義②：上側＝(40−32)÷1.5＝5.33、下側＝(32−30)÷1.5＝1.33 → Cpk＝1.33

どちらも同じ結果です。

実務上のおすすめは、エクセルでは定義①（K係数法）、手計算では定義②（片側法）です。エクセルで定義②を使うと「どちらが小さいか」をMIN関数で判断する必要があり、逆に手間が増えます。一方、手計算では定義②の方が電卓だけで完結するため扱いやすいです。計算する場面に応じて使い分けるのが現場の正解です。

エクセルでcpk計算式（両側規格）を組む具体的な手順

計算方法の理解ができたら、次はエクセルで実際に管理表を作る手順を押さえましょう。これができると現場での工程管理が大きく効率化されます。

まず必要なのは、測定データを一列に並べることです。例えばセルA2〜A31に30個の測定値が入力されているとします。

ステップ1：平均値と標準偏差を計算する

• 平均値：=AVERAGE(A2:A31)




• 標準偏差：=STDEV(A2:A31)（サンプル標準偏差）

ステップ2：Cp（両側規格）を計算する

• 上限規格値をセルD2、下限規格値をセルE2に入力




• Cp：=(D2-E2)/(6*標準偏差セル)

ステップ3：Cpkを計算する（定義②・MIN関数使用）

• Cpk：=MIN((D2-平均値セル)/(3*標準偏差セル),(平均値セル-E2)/(3*標準偏差セル))

このフォーマットさえ一度作ってしまえば、測定データと規格値を入力するだけで毎回自動計算できます。エクセルのSTDEV関数はサンプル標準偏差（n-1で割るもの）を返すため、抜き取り検査データを元に工程全体を推測する目的には適しています。母集団全体のデータがある場合はSTDEVP関数（n割り）を使いますが、金属加工の抜き取り管理では通常STDEVで問題ありません。これが原則です。

なお工程能力の計算は、データが正規分布に近い状態であることが前提です。加工値が極端に片寄っている場合や、明らかな外れ値がある場合は、Cpk値の信頼性が落ちる点も頭に置いておく必要があります。

参考：エクセルでのCp・Cpk計算フォーマットと正規分布グラフ作成手順について詳しく解説されているページです。

ExcelでCpとCpkの計算・正規分布を作成する方法｜nagimaru.com

cpk計算式による両側規格の評価基準と工程改善の判断軸

Cpkの数値が計算できたら、次にその値をどう判断するかが重要です。金属加工業では以下の評価基準が一般的に使われています。

Cpk値	評価	目安の不良率
Cpk ≧ 1.67	工程能力が十分すぎる（コスト見直し検討）	100万個に約1個以下
1.33 ≦ Cpk < 1.67	工程能力は十分（量産の合格ライン）	10万個に約6個程度
1.00 ≦ Cpk < 1.33	工程能力はほぼ良好（継続観察が必要）	1,000個に約3個程度
0.67 ≦ Cpk < 1.00	工程能力が不足（改善が必要）	1,000個に約30個前後
Cpk < 0.67	工程能力が著しく不足（要是正処置）	数十個に1個レベル

量産ラインで目指すべき水準はCpk≧1.33です。この水準では10万個に約6〜7個しか規格外品が出ない計算になります。乗用車1台分のボルトが数千本と考えると、この水準の重要性がわかります。

一方、自動車部品や航空機部品など高い信頼性が求められる分野では、Cpk≧1.67が要求されることも珍しくありません。取引先から「Cpk1.67以上を提出すること」という品質保証の条件を求められた経験のある方もいるのではないでしょうか。

ここで注意が必要なのは、CpとCpkの差が大きい場合の対処法です。Cpが1.5以上あるにもかかわらずCpkが1.0を下回っているケースは、「ばらつきは小さいが平均値が規格中心からずれている」状態を意味します。厳しいところですね。

この場合、改善の方向は機械のオフセット調整や加工基準の見直しです。ばらつきそのものを小さくする努力ではなく、狙いの位置（ネライ）を規格中心に合わせることが先決です。CpとCpkをセットで確認する習慣が、改善の方向を正しく導きます。

参考：CpkとCpの値・評価基準の判断と工程能力の考え方について詳細な解説があります。

工程能力の計算方法と評価方法がこれでわかる！両側規格と片側規格の計算事例｜アイアール技術者教育研究所

cpk計算式を使った両側規格の管理で見落としがちな「サンプル数」の落とし穴

工程能力を計算する際、多くの現場で意外と軽視されているのがサンプル数の問題です。計算式は正しく使えていても、サンプル数が少なすぎると計算結果そのものが信頼できないものになります。

統計的には、Cpkを安定して推定するためには最低25〜30個以上のデータが必要とされています。10個や15個のデータで計算したCpkは、同じ工程でも別のタイミングで測定すれば大きく異なる値が出ることがあります。

たとえば、加工後に10個抜き取ってCpk＝1.40と計算した場合、30個で再計算したら1.08になった、というケースは金属加工の現場でも発生しています。これは計算式が間違っているのではなく、サンプル数の不足による推定誤差が原因です。

また、別の注意点として「連続したサンプルを抜き取ること」があります。加工開始直後の10個と、加工途中の10個と、加工後半の10個を組み合わせて計算することで、工程全体を代表するデータになります。朝一番だけ、または昼間だけのデータで工程能力を判断しても、実態を正確に反映できません。これは使えそうです。

さらにあまり知られていない点として、測定システムのばらつきがCpkに与える影響があります。使っているマイクロメーターや三次元測定機の測定誤差が大きい場合、計算されるσ（標準偏差）は「加工ばらつき＋測定ばらつき」の合計になります。真の工程ばらつきよりも大きなσが算出されるため、Cpkが実際より低く出ることがあります。

測定ばらつきの影響を評価するにはMSA（測定システム解析）やゲージR&Rといった手法が有効です。こうした手法でGRR（ゲージ繰り返し再現性）が10%以下であれば測定誤差の影響は小さいと判断できます。Cpkの計算精度を上げたい場合、加工条件の改善より先に測定環境を整えることが近道になる場合もあります。

サンプル数が条件、という点が工程能力管理の精度を左右します。
