ベリリウムの金属加工における切削と熱処理のポイント
ベリリウム銅合金の加工特性と効率的な切削方法について解説します。高強度と優れた特性を持つこの素材を安全に加工するには、どのような知識と技術が必要なのでしょうか？

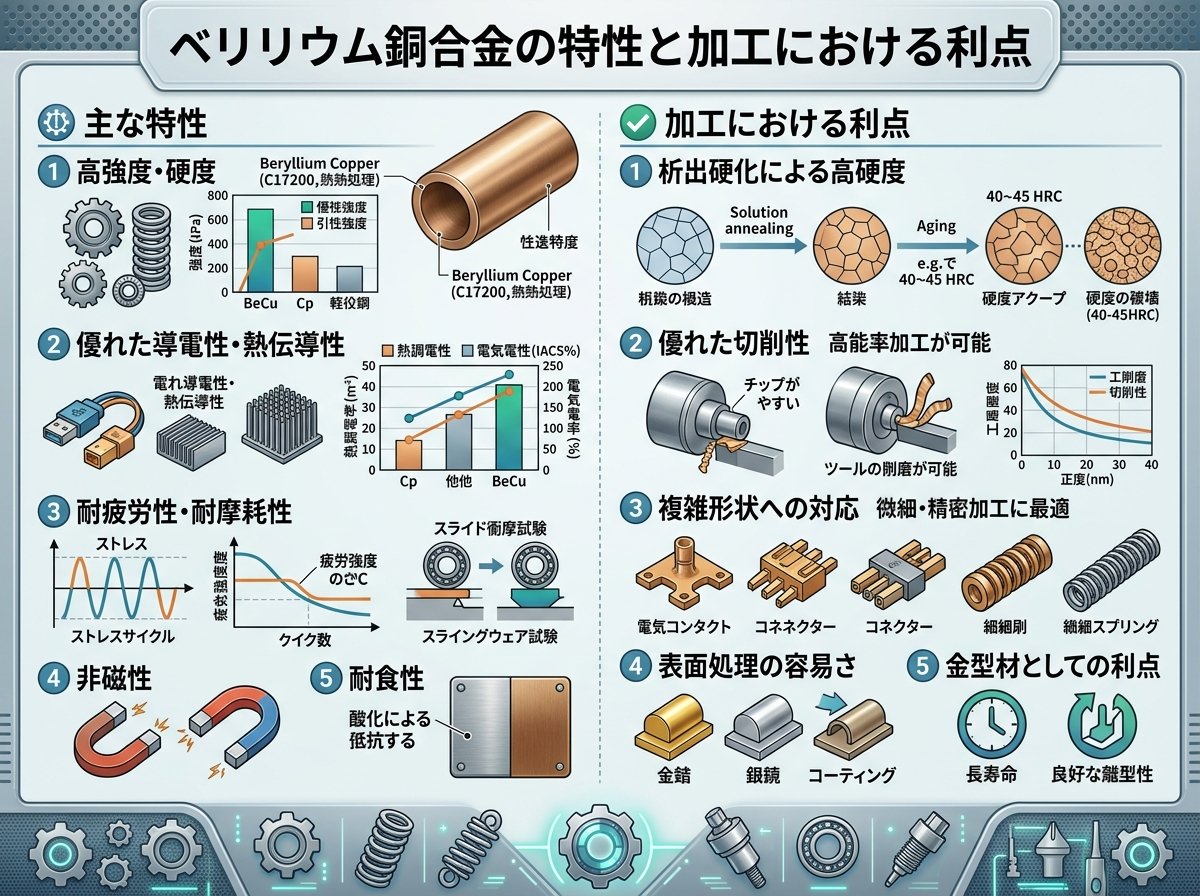

ベリリウム銅は、銅に0.5～3%のベリリウムを添加した合金で、工業材料として非常に優れた特性を持っています。この合金は高い強度と硬度を持ちながら、優れた弾性、導電性、熱伝導性を兼ね備えています。また耐摩耗性、耐食性、疲労耐久性に優れ、高温環境や低温環境でも安定した性能を発揮します。
ベリリウム銅合金の主な特徴として以下のものが挙げられます。
これらの特性から、ベリリウム銅は航空宇宙、電子機器、通信機器、精密機械、自動車部品など様々な産業分野で利用されています。特に、振動板、蛇腹パイプ、弾性リング、時計部品、オーディオ部品などの精密部品の材料として広く採用されています。
ASTM規格においては、C17200、C17300、C17500などの規格でベリリウム銅合金が定義されており、それぞれ異なる化学組成と特性を持っています。例えば、C17200とC17300はベリリウム含有量が1.8～2.0%であるのに対し、C17500は0.4～0.7%のベリリウムと2.4～2.7%のコバルトを含んでいます。

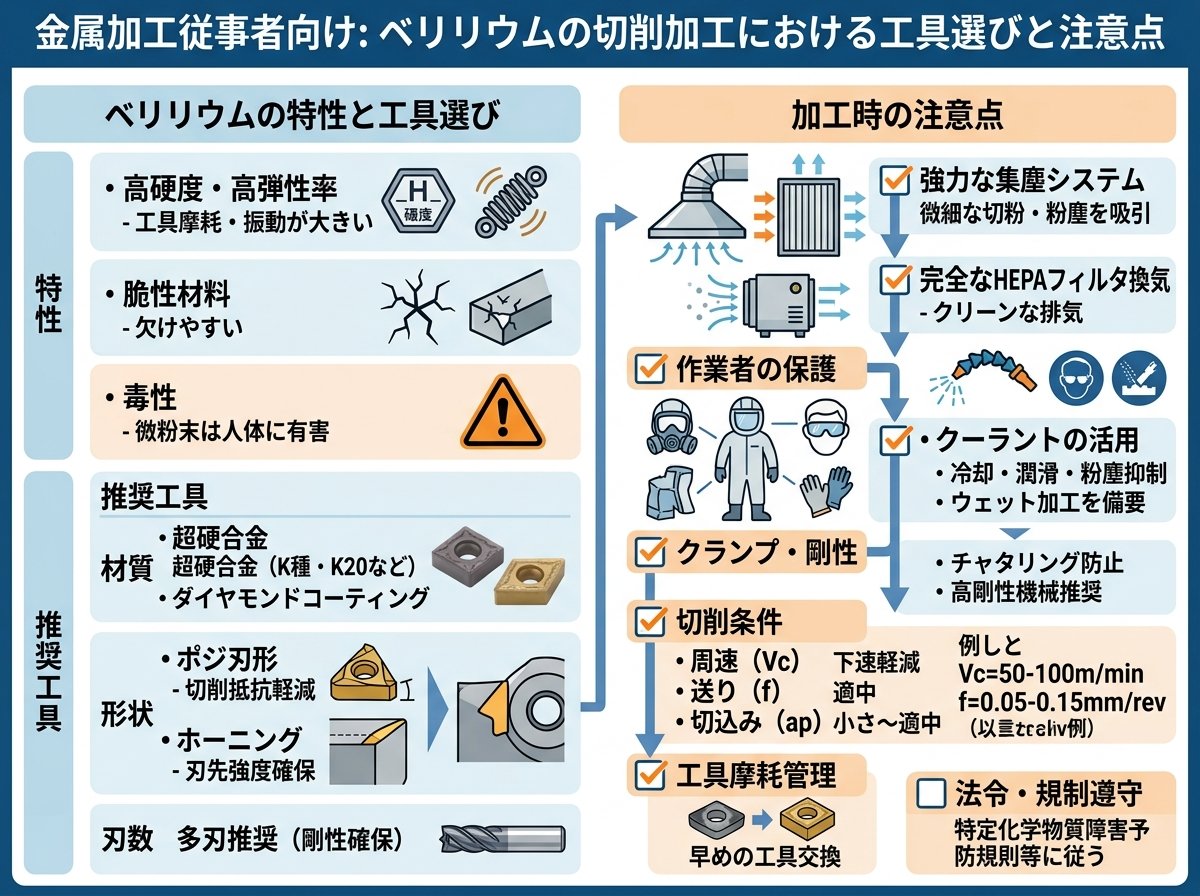

ベリリウム銅は、その優れた特性と引き換えに加工が難しい素材として知られています。特に切削加工においては、高い硬度と粘度、延性の高さから、いくつかの課題が存在します。
切削加工の難しさの要因：
これらの課題に対応するためには、適切な工具選定と加工条件の設定が不可欠です。切削工具には耐溶着性に優れたものを選ぶことが重要で、高速度鋼よりも超硬合金工具の使用が推奨されます。また、工具のエッジは鋭利に保ち、適切な切削角度を維持することで加工精度を高めることができます。
切削条件としては、一般的に以下のポイントに注意が必要です。
特に切削油の使用は非常に重要です。切削油は工具への切り屑巻き付き防止だけでなく、切削時に発生する有害な粉塵を抑制する役割も果たします。水溶性切削油よりも不水溶性切削油の使用が一般的ですが、加工の種類や条件に応じて適切なものを選択する必要があります。
表面仕上げについては、高硬度・高粘度の特性から傷が入りやすいため、粗加工から仕上げ加工へと段階的に進める工程設計が重要です。最終工程では微小切削量での仕上げ切削や、適切な研磨工程を加えることで高品質な表面仕上げを実現することができます。
ベリリウム銅の適切な使い方について詳細なデータを確認できます
ベリリウム銅合金の特徴的な性質のひとつが、時効硬化処理（エージング処理）によって強度と硬度を大幅に向上できる点です。この熱処理プロセスは金属加工において非常に重要な工程であり、適切に行うことで材料の性能を最大限に引き出すことができます。
時効硬化処理の基本：
ベリリウム銅25合金の標準的な時効硬化処理条件は、315℃で2～3時間加熱することです。このプロセスにおいて最も重要なポイントは、材料全体の温度が均一に処理温度に達していることを確認することです。大型部品や厚肉部品の場合は、部品に熱電対を取り付けて温度を正確に計測し、指定された時間だけ処理温度を維持することが必要です。
時効硬化処理のメカニズムは、銅の中に過飽和に固溶していたベリリウム原子が析出することで起こります。この時、材料の長さ方向に約0.15%の収縮が発生します。この現象により、プレス加工後に時効処理を行った部品にはわずかな歪みが生じることがあります。
時効硬化処理の雰囲気条件：
処理雰囲気としては、一般に窒素やアルゴンなどの不活性ガス中で行うことが望ましいです。大気中で処理を行うと黒い酸化皮膜が形成されるため、外観が重視される電子部品などでは避けられることが多いです。また、炉内の温度分布を均一にするため、攪拌機能を持った熱処理炉の使用が推奨されます。
時効硬化前後の強度変化：
ベリリウム銅25合金の場合、時効硬化処理前（TB00状態）は引張強度が410～590MPaですが、処理後（TD04状態）は660～900MPaまで強度が向上します。また硬度もHRB45～85から、HRB88～103まで上昇します。
時効硬化処理の温度と時間は、求められる機械的特性に応じて調整することが可能です。標準条件である315℃、2～3時間から変更する場合は、時効硬化曲線を参照して、適切な条件を選定することが重要です。例えば、より高温で短時間の処理を行う場合、昇温・降温時間の影響も考慮に入れる必要があります。
加工順序の最適化：
ベリリウム銅25合金の加工順序としては、まずプレス加工や切削加工などの成形加工を行い、その後時効硬化処理を実施するのが一般的です。時効硬化処理後は材料が非常に硬くなるため、複雑な加工は困難になります。単純な打ち抜き加工は可能ですが、金型寿命は低下する傾向があります。
また、曲げ加工を行う場合は、材料の質別や板厚、圧延方向に対する曲げ方向によって安全曲げ係数が異なるため、これを考慮した金型設計が必要です。特に時効材の場合は、時効硬化処理前に曲げ加工を完了させることが必須となります。
温度管理の細かいポイントとしては、処理温度の均一性だけでなく、昇温速度と降温速度も考慮する必要があります。特に大型部品や複雑な形状の部品では、温度勾配による応力の発生を避けるため、緩やかな温度変化が望ましいケースもあります。
ベリリウム銅の加工において最も重要な課題のひとつが安全性の確保です。ベリリウムは固体の状態では比較的安全ですが、加工によって生じる粉塵や蒸気には毒性があり、吸入すると肺疾患など健康上の深刻な問題を引き起こす可能性があります。
ベリリウムの健康リスク：
ベリリウムを含む粉塵や蒸気を吸入すると、慢性ベリリウム症（CBD：Chronic Beryllium Disease）と呼ばれる疾患を発症するリスクがあります。この病気は肺に炎症や瘢痕組織を形成し、呼吸困難や疲労感などの症状を引き起こします。また、国際がん研究機関（IARC）はベリリウムをグループ1の発がん性物質（ヒトに対して発がん性がある）に分類しています。
加工時の安全対策：
加工時には高性能な集塵システムを使用し、発生した粉塵を効果的に捕集することが必要です。HEPA（高性能エアフィルター）を備えた集塵装置が推奨されます。
切削加工では十分な量の切削油を使用することで、粉塵の発生を抑制できます。これは工具の寿命延長にも寄与します。
作業者は適切な保護具（呼吸用保護具、保護メガネ、手袋など）を着用する必要があります。特に呼吸保護具はNIOSH認定のものを使用することが重要です。
加工エリアと他の作業エリアを物理的に隔離し、汚染の拡散を防ぐことが望ましいです。また、定期的な作業場所の清掃も重要ですが、乾式清掃は避け、湿式清掃またはHEPA掃除機を使用します。
ベリリウムを取り扱う作業者は定期的な健康診断を受け、ベリリウム感作の有無や肺機能の変化を監視することが推奨されます。
廃棄物管理：
ベリリウムを含む切削屑や使用済みのフィルターなどは有害廃棄物として適切に管理・処理する必要があります。各国・地域の規制に従った廃棄手順を遵守することが重要です。
表面処理と変色防止：
ベリリウム銅は熱処理に伴い表面に酸化皮膜を形成しやすい特性があります。この酸化皮膜はメッキやはんだ付けの前に除去する必要があります。一般的な方法としては、約20Vol%の希硫酸を50～90℃に加熱し、部品を数分間浸漬することで酸化皮膜を剥離できます。
また、大気中での変色を防止するため、ベンゾトリアゾール（C₆H₄N₂・NH）などの防錆剤を使用することも有効です。これは銅合金の表面に不溶性の保護膜を形成し、変色を防ぎます。この保護膜は水や他の溶剤に不溶性であり、100℃以上で昇華するため、時効硬化処理にも悪影響を与えません。
ベリリウム銅合金は、その独特の特性から多様な産業分野で幅広く応用されています。近年では、加工技術の進歩により、さらに精密かつ効率的な製造が可能になってきています。
主要産業分野での応用：
高い強度重量比と耐疲労性を活かし、航空機や宇宙船の重要部品に使用されています。特に振動や高温にさらされる部分に適しています。
優れた導電性と機械的強度から、コネクタ、スイッチ、リレー、マイクロ波導波管など電子機器の重要部品として広く使用されています。5G通信インフラでも高周波特性を活かした応用が進んでいます。
エンジン部品、安全システム、電気自動車のバッテリー接続部など、高い耐久性と信頼性が求められる部品に使用されています。
非磁性であることから、MRI装置の部品や精密医療器具に使用されています。また、ばね性能を活かした外科手術器具にも応用されています。
音響特性の優れた振動板（ダイヤフラム）や高級ヘッドフォンの部品として利用されています。
最新の加工技術とイノベーション：
最新のCAM（Computer-Aided Manufacturing）ソフトウェアと高精度CNCマシンの組み合わせにより、ベリリウム銅の複雑な形状の加工が可能になっています。特に5軸加工機による複雑形状の一
