4爪チャック 芯出し 方法 コツ

あなたの芯出し、0.02mmズレで不良率3倍です。

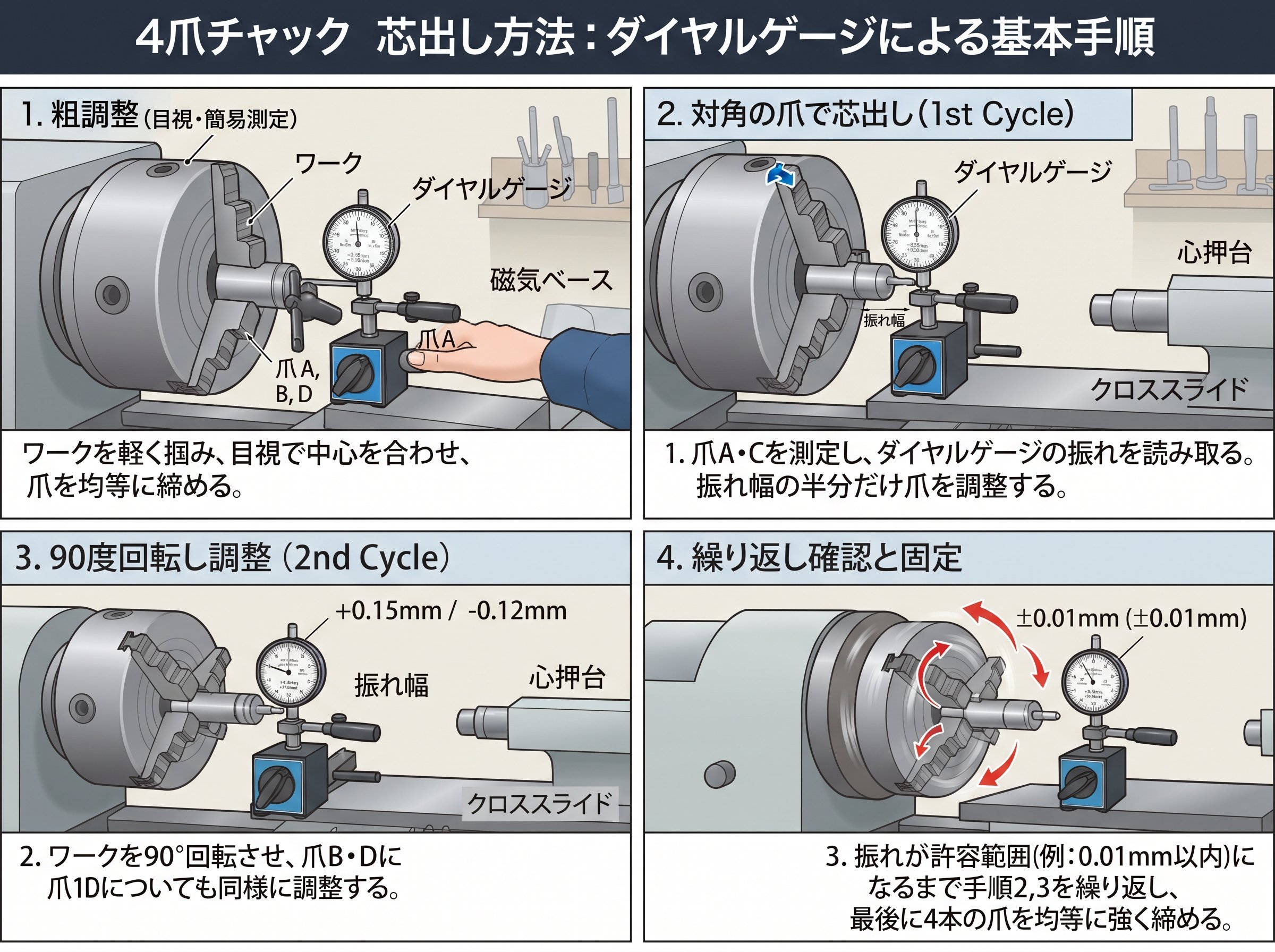

4爪チャック 芯出し 方法 ダイヤルゲージ 基本手順

4爪チャックの芯出しは「対角で追い込む」のが基本です。ダイヤルゲージをワーク外周に当て、最大振れと最小振れの差を見ます。例えば振れが0.10mmなら、対向する爪を半分の0.05mmずつ動かすのが目安です。ここで一気に合わせると逆にズレます。つまり分割調整です。

作業の流れはシンプルです。
・最大値を確認
・対角の爪を緩める
・反対側を締める
・再測定

これを繰り返します。回転ごとに必ず確認です。これが基本です。

ダイヤルゲージの当て方も重要です。先端は直角に当てます。斜めだと実測値が狂います。意外ですね。

精度を上げるには、最後の0.02mmを詰める工程が効きます。この領域は感覚では無理です。測定ありきです。結論は測定重視です。

4爪チャック 芯出し コツ 調整順序と力加減

芯出しが遅い人は順序を間違えています。1→3→2→4のようにバラバラに触ると収束しません。必ず対角で処理します。例えば1番を締めたら3番を緩める。このペア操作が安定の鍵です。つまり対角固定です。

力加減も差が出ます。強く締めすぎるとワークが歪みます。特に薄肉パイプは0.03mm以上簡単に変形します。これは痛いですね。

トルク管理ができない現場では、同じ手順で同じ順番を徹底するだけでばらつきが減ります。再現性が上がります。〇〇が原則です。

歪み対策として、軽締め→測定→本締めの2段階が有効です。これで変形を抑えます。〇〇に注意すれば大丈夫です。

4爪チャック 芯出し 精度基準と許容値の考え方

どこまで合わせるべきか。ここが曖昧だと時間を無駄にします。一般的な加工では振れ0.01〜0.02mm以内が目安です。精密部品なら0.005mm以下も要求されます。用途次第です。つまり基準設定です。

例えばシャフト加工で振れ0.03mm残すと、ベアリング嵌合で異音や寿命低下の原因になります。後工程で不具合が出ます。ここが重要です。

逆に粗加工なら0.05mmでも問題ないケースがあります。時間とのバランスです。〇〇だけ覚えておけばOKです。

判断に迷う場合は図面の幾何公差を優先します。円筒度や同軸度の要求がヒントになります。これが条件です。

4爪チャック 芯出し 失敗例と時間ロスの原因

よくある失敗は「一方向だけ詰める」ことです。これでは振れが移動するだけで消えません。結果として作業時間が2倍以上かかることもあります。無駄ですね。

次に多いのが目視合わせです。経験者でも±0.05mmはズレます。量産では致命的です。これは危険です。

また、切粉噛みも見落としがちです。爪とワークの間に0.01mmの切粉が入るだけで精度が崩れます。清掃は必須です。

対策はシンプルです。切粉除去→仮締め→測定→対角調整。この順番を崩さないことです。結論は手順厳守です。

4爪チャック 芯出し 現場効率を上げる独自テクニック

現場で効くのは「基準マーキング」です。ワークに軽く印を付け、最大振れ位置を固定的に把握します。これで毎回探す時間を削減できます。地味ですが効きます。これは使えそうです。

さらに、ダイヤルゲージのゼロ点を固定して使うと変化量だけ追えます。読み取りミスが減ります。つまり差分管理です。

時間短縮の観点では、振れが0.10mm以上ある場合は粗調整を先に行います。一気に半分まで持っていく。その後に微調整です。段階分けが重要です。〇〇が基本です。

工具選びも影響します。測定のブレを減らす狙いなら、0.01mm目盛りのダイヤルゲージを1本用意するのが有効です。作業の安定化につながります。ここがポイントです。

ダイヤルゲージの使い方解説が詳しい参考
https://www.mitutoyo.co.jp/support/guide/dial_gauge/

最後に、精度と時間のバランスを意識してください。芯出しは「合わせる作業」ではなく「再現する作業」です。ここを外すと不良が増えます。つまり再現性です。
