ワイヤーカット精度と公差の違いから加工方法まで解説

ワイヤーカット精度と公差の違いから加工方法まで

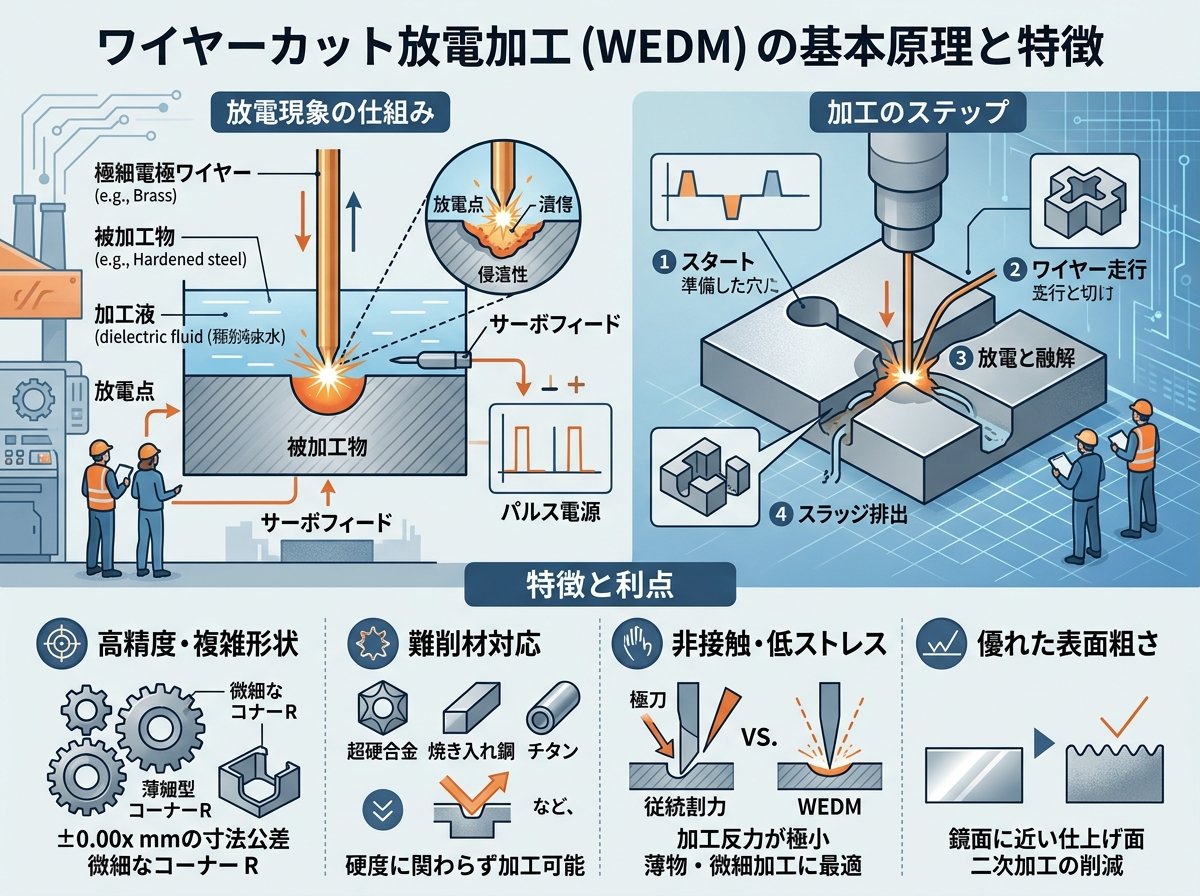

ワイヤーカット加工の基本原理と特徴



ワイヤーカット加工は、正式には「ワイヤー放電加工」と呼ばれる放電加工の一種です。この加工法では、細いワイヤー電極線に電流を流し、ワークとの間に発生する放電現象を利用して金属を溶融・除去していきます。ワイヤーとワークは接触せず、微小なギャップを保ったまま加工が進行するため、非接触加工とも呼ばれています。



ワイヤー電極線の材質としては主に以下のものが使用されます。

• 真鍮製ワイヤー（最も一般的）
• タングステン製ワイヤー（高精度加工向け）
• モリブデン製ワイヤー

ワイヤーカット加工の主な特徴は以下の通りです。

1. 高精度加工が可能：ワイヤー線の太さがφ0.05〜0.3mmと細いため、ミクロンレベルの精度を実現できます。
2. 硬度に関係なく加工可能：放電による加工のため、焼入れ後の硬い材料（HRC60以上）でも問題なく加工できます。
3. 角穴のコーナーR：ワイヤー線径の半分のRが形成されるため、鋭角な内部コーナーを作ることができます。
4. 貫通穴のみ加工可能：原理上、貫通していない形状は加工できません。
5. 加工速度が遅い：切削加工と比較して約100倍遅いという特徴があります。

ワイヤーカット加工は、切削加工では難しい複雑な形状や、高硬度材料の精密加工に適しており、金型製作や精密機械部品の製造に広く利用されています。

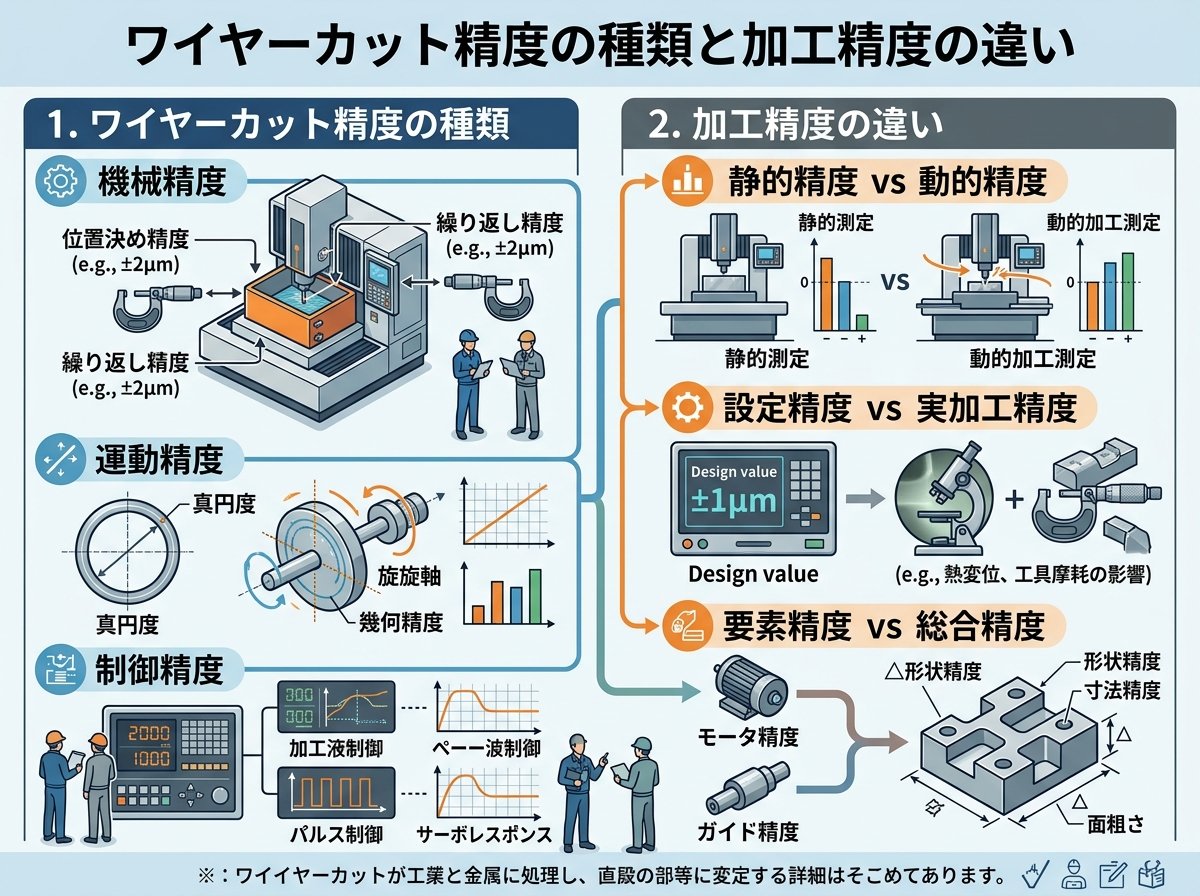

ワイヤーカット精度の種類と加工精度の違い



ワイヤーカット放電加工機には、加工精度によって大きく3つのカテゴリーに分類されます。それぞれの精度特性を理解することで、加工目的に合った最適な機械選択が可能になります。



1. 汎用ワイヤーカット放電加工機
   • 加工精度：約±0.01mm
   • 用途：精度要求が厳しくない部品加工
   • 例：公差が緩い部品の穴加工・形状加工、板金加工の複数枚抜き
2. 高精度ワイヤーカット放電加工機
   • 加工精度：約±0.005mm
   • ピッチ精度：±0.005mm
   • 用途：精密部品加工、金型加工
   • 特徴：プレート加工にも適している
3. 超高精度ワイヤーカット放電加工機
   • 加工精度：±0.002〜0.003mm
   • 特徴。
     • 機械自体の剛性が非常に高い
     • 温度変化防止システム搭載
     • 門型ヘッド構造で剛性強化
     • ピッチ精度・面粗度も高性能

加工精度の違いを表で比較すると。

機種区分	加工精度	ピッチ精度	主な用途
汎用機	±0.01mm	-	一般部品加工
高精度機	±0.005mm	±0.005mm	精密部品・金型
超高精度機	±0.002〜0.003mm	高精度	超精密金型・半導体部品

また、加工液の違いによっても精度に差が生じます。水加工と油加工の2種類があり、加工速度を優先する場合は水加工、加工精度を優先する場合は油加工が選択されます。油加工は水加工よりも絶縁抵抗値が高いため、より均一な放電が可能となり、表面性状が向上します。



面粗さに関しては、粗加工では約Ra 10〜20μm、仕上げ加工（4〜5回目）ではRa 1〜5μmの高精度な面粗度を実現できます。



公差設計における高精度ワイヤーカットの重要性



製品の高機能化・小型化が進む現代のものづくりにおいて、部品の公差設計は製品性能を左右する重要な要素となっています。ワイヤーカット加工は、その高い加工精度から公差の厳しい部品製作に不可欠な技術として位置づけられています。



高精度ワイヤーカットが公差設計で重要視される理由。

1. 微細な寸法公差の実現

   ワイヤーカットは、±0.005mm（高精度機）や±0.002mm（超高精度機）という非常に厳しい公差要求に応えることができます。これは同じ非接触加工であるレーザーカット（±0.05mm）と比較しても10倍の精度差があり、精密機械部品や半導体製造装置部品などの製造に欠かせません。



2. ピッチ精度の確保

   複数の穴や形状が規則的に配置されるプレート部品では、個々の穴の寸法精度だけでなく、穴間の距離（ピッチ）精度も重要です。高精度ワイヤーカットは±0.005mmのピッチ精度を実現でき、電子部品の検査治具や精密金型などに適しています。



3. 高硬度材料の精密加工

   硬度HRC60以上の材料でも切削加工と同等以上の精度で加工できるため、熱処理済みの部品や超硬合金などの難削材の公差出しに最適です。例えば、下記のような部品では高精度ワイヤーカットが不可欠です。

• SUS304製精密ギア（平面・平行度±5μm）
• 超硬製金型部品（公差±0.002mm）
• アンビロイ製精密金型部品（寸法・ピッチ公差±0.002mm）

4. 加工変形の少なさ

   切削加工では工具からの力が加わるため薄肉部品などで変形が生じやすいですが、非接触のワイヤーカットでは加工による変形が最小限に抑えられます。例えば、厚さ0.6mmの超硬材薄肉部品でも±0.003mmの公差を実現できる事例があります。



精密機械部品や金型部品の設計者は、公差を検討する際にはワイヤーカット加工の特性を理解し、最適な加工方法として検討することが重要です。また、公差帯をどこまで狭くできるかを加工業者と事前に相談することで、製品性能と加工コストのバランスを取ることができます。



ワイヤーカット加工の高精度化のためのポイント



ワイヤーカット加工でより高い精度を実現するためには、様々な工夫やノウハウが必要です。以下に、高精度化を実現するための8つの重要ポイントを解説します。



1. 加工回数を増やす

   ワイヤーカットでは、1回の切断だけでなく、同じ箇所を複数回「撫でる」ように加工することで精度が向上します。一般的な高精度加工では、粗加工1回、中仕上げ2回、仕上げ1〜2回の計4〜5回程度の加工を行います。特に精度が要求される金型部品などでは6回以上の加工を行うこともあります。



2. 加工条件（電流の強さ）を調整する

   加工回数ごとに最適な電流値を設定することが重要です。一般的には以下のような調整を行います。

• 粗加工：強い電流で加工速度を優先
• 中仕上げ：中程度の電流
• 仕上げ加工：弱い電流で表面品質を優先

3. より細いワイヤー線を使用する

   通常は0.2mmのワイヤー線が使用されることが多いですが、より高精度を要求される場合は0.05〜0.1mmの超細線を使用します。特にコーナーR部分の形状精度が重要な場合は、細いワイヤーが有効です。ただし、細くなるほど線が切れやすくなり加工速度も遅くなるというデメリットがあります。



4. タングステンワイヤー線を使用する

   一般的な真鍮ワイヤーよりも放電特性に優れたタングステンワイヤーを使用することで、より精密な加工が可能になります。ただし、コスト増の要因となるため、必要な精度と予算のバランスを考慮する必要があります。



5. 加工液を油にする

   一般的には水を加工液として使用しますが、より表面性状を向上させたい場合は油を使用します。油は水よりも絶縁抵抗値が高いため、より安定した放電が可能になり、表面粗さが向上します。



6. 高精度なワイヤーガイドを使用する

   ワイヤー線の振れを最小限に抑えるために、高精度なワイヤーガイドの使用が効果的です。ワイヤーを適切なテンションで保持することで、加工精度が向上します。



7. メーカーごとにワイヤー放電加工機を調整する

   同じ加工条件でも、メーカーや機種によって微妙に異なる特性があります。例えば、同じ表面粗さを得るために、牧野フライス製の機械では4回、ソディック製では5回の加工回数が必要になるといった違いがあります。機械の特性を理解し、最適な調整を行うことが重要です。



8. 加工手順を慎重に検討する

   スタート孔の位置や数、加工順序など、細かな加工手順も精度に大きく影響します。例えば。

• スタート孔の位置と数の最適化
• 加工順序の工夫による熱変形の抑制
• ワイヤー交換タイミングの最適化

これらのポイントを総合的に検討し、加工対象の材質や形状、要求精度に応じた最適な条件設定を行うことで、ワイヤーカット加工の高精度化が実現できます。特に難削材や複雑形状の加工では、これらのノウハウが加工精度を左右する重要な要素となります。



次世代ワイヤーカット技術が製造業にもたらす可能性



ワイヤーカット加工技術は現在も進化を続けており、今後の製造業に大きな変革をもたらす可能性を秘めています。従来の精度や生産性の限界を超える次世代技術について探ってみましょう。



1. AI制御による加工最適化

   最新のワイヤーカット加工機では、AI（人工知能）を活用した加工条件の自動最適化が進んでいます。加工中のデータをリアルタイムで解析し、ワークの材質や形状に応じて放電条件を自動調整することで、熟練工の技術を再現し、さらに超える精度と効率を実現します。これにより、経験の浅いオペレーターでも高精度加工が可能になりつつあります。



2. マルチワイヤー技術

   従来の1本のワイヤーによる加工から、複数のワイヤーを同時に使用するマルチワイヤー技術が開発されています。これにより、複数の部品を同時に加工したり、複雑な3D形状を効率的に加工することが可能になります。特に量産部品の製造において、生産性を大幅に向上させる可能性があります。



3. 新素材ワイヤーの開発

   従来の真鍮やタングステンに代わる新素材ワイヤーの研究開発が進んでいます。例えば、ナノコーティングされた複合材ワイヤーは、耐久性と放電効率を両立し、より高速かつ高精度な加工を可能にします。また、環境負荷の少ない素材への転換も進んでいます。



4. IoTとの融合

   Industry 4.0の流れの中で、ワイヤーカット加工機のIoT化も進んでいます。加工機の稼働状況や消耗品の状態をリアルタイムでモニタリングし、予防保全や生産スケジュールの最適化を行うことで、ダウンタイムの削減と生産性向上を実現します。また、遠隔地からの監視や調整も可能になり、働き方改革にも貢献します。



5. 環境対応型ワイヤーカット

   従来のワイヤーカット加工では、消費電力や加工液の環境負荷が課題でした。次世代技術では、エネルギー効率の向上や、生分解性の加工液の採用、フィルタリングシステムの高度化などにより、環境負荷の少ない「グリーンEDM」の実現が進んでいます。これにより、SDGsへの対応も可能になります。



6. 異種材料の複合加工

   従来は電気を通す金属材料に限られていたワイヤーカット加工ですが、特殊な前処理や補助電極を用いることで、セラミックスや複合材料など、従来は加工が難しかった材料への適用範囲が広がっています。これにより、半導体や医療機器など、高機能部品の製造における新たな可能性が生まれています。



これらの次世代技術は、単に加工精度や効率を向上させるだけでなく、製品設計の自由度を高め、これまで実現できなかった製品機能を可能にする潜在力を持っています。今後、ワイヤーカット技術の進化が製造業のイノベーションを加速させることは間違いないでしょう。



以上、ワイヤーカット加工における精度と公差の違いから加工方法まで、様々な側面から解説しました。ワイヤーカット加工は、高精度な金属加工を実現するための重要な技術であり、その特性を理解することで、より最適な設計や加工方法の選択が可能になります。製造業の変革期を迎える中、ワイヤーカット技術の進化にも注目が集まっています。
