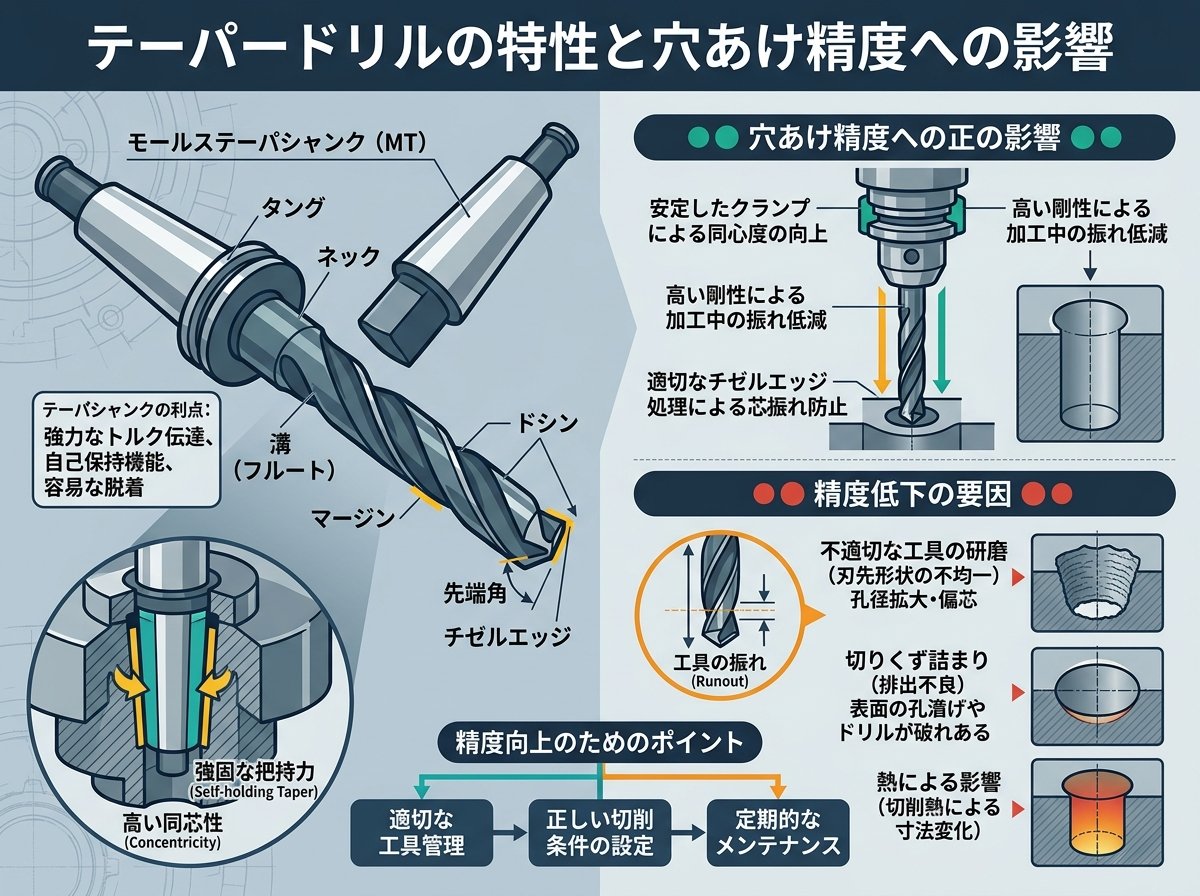

テーパードリルの特性と穴あけ精度への影響



テーパードリルは、先端から根元にかけて径が徐々に大きくなる特殊な形状を持つドリルです。この独特な形状により、通常のストレートドリルと比較して多くの優位点があります。



テーパードリルの最大の特徴は、加工中に穴壁全体が均等に接触することで優れたガイド性を発揮する点です。これにより、穴の真円度や真直度が向上し、高精度な穴あけ加工が可能になります。



テーパードリルの精度に影響する主な要素は以下の通りです。

• 先端角度: テーパードリルの先端角は一般的に118°〜140°の範囲で設計されています。この角度は材料への食い付き性と刃先強度のバランスに大きく影響します。硬い材料に対しては大きめの角度（130°〜140°）が推奨されます。
• シンニング処理: チゼルエッジの切れ味を向上させるシンニング処理は、特にテーパードリルでは穴位置精度に直接影響します。適切なシンニングが施されたテーパードリルは食い付き性が向上し、位置ずれを防止します。
• マージン部: テーパードリルのマージン部は穴壁と接触して案内の役割を果たします。テーパー形状のため、マージン部の設計が穴径精度と真円度に大きく影響します。特にダブルマージン仕様のテーパードリルは高精度加工に適しています。

テーパードリルは特に管用テーパねじの下穴加工や、後工程でリーマ加工を行う前の精度の高い下穴を形成する場合に効果を発揮します。



穴あけ加工の効率を高める下穴と工具選定



テーパードリルを使用する際、下穴加工は精度と効率を大きく左右する重要な工程です。適切な下穴加工を行うことで、テーパードリルの寿命延長と加工精度の向上を同時に実現できます。



下穴加工のポイント。

1. 下穴径の選定: テーパードリルでの仕上げ穴径より0.5〜1mm小さい径のストレートドリルで下穴を加工します。例えば、管用テーパねじRc(PT)1/4-19の加工では、まずΦ10.9のストレートドリルで下穴を加工した後、テーパードリルで拡大するのが効果的です。
2. 下穴深さの考慮: テーパードリルの全長を考慮し、下穴深さを適切に設定することが重要です。深すぎると切削抵抗が増加し、浅すぎると精度が低下します。
3. センタリングの徹底: テーパードリルの精度を確保するためには、事前にセンタードリルでセンタリングを行うことが効果的です。特に傾斜面や不安定な表面での加工時には必須です。

工具選定のポイント。
テーパードリルの選定では材質と形状の両面から検討が必要です。

• 材質選定: 被削材に応じて、超硬テーパードリルもしくはハイステーパードリルを選択します。超硬テーパードリルは高硬度材料や高精度加工に適しており、ハイステーパードリルは靭性が要求される用途に適しています。
• コーティング: TiNやTiAlNなどのコーティングが施されたテーパードリルは、耐摩耗性や耐熱性が向上し、高速加工や高硬度材料の加工に適しています。
• ホルダー選択: テーパードリルの振れを最小限に抑えるため、高精度な焼きばめチャックや油圧チャックの使用を検討します。これにより振れ精度が0.01mm以下に抑えられ、高精度な穴加工が可能になります。

SCM440Hなどの高硬度材加工の場合、従来のハイスドリルよりも超硬テーパードリルを使用することで、ステップ加工の削減や加工時間の短縮を実現できます。具体的には、5分程度かかっていた加工が1分程度に短縮された事例も報告されています。



テーパードリルの振れ精度と切削条件の最適化



テーパードリルを用いた高精度加工を実現するためには、振れ精度の管理と切削条件の最適化が不可欠です。特にテーパードリルは形状的特性から、振れが精度に与える影響が大きくなります。



振れ精度の管理。
テーパードリルの振れ精度は以下の2つの側面から管理する必要があります。

1. 切れ刃外周側の振れ精度:
   • 振れ精度の測定は機上でダイヤルゲージを用いて行います。
   • 理想的な振れ精度は0.02mm以下が推奨されます。
   • 外周振れが大きいとドリルがたわみ、穴が曲がったり、最悪の場合はドリルが折損する恐れがあります。
2. 切れ刃正面側の振れ精度（リップハイト差）:
   • リップハイト差も0.02mm以下に抑えることが重要です。
   • リップハイト差が大きいと、切れ刃の仕事量にばらつきが生じ、2枚の切れ刃の切削バランスが崩れます。
   • 特にテーパードリルでは、このバランスの崩れが穴径精度や真直度に直接影響します。

切削条件の最適化。
テーパードリルの切削条件設定は精度と効率を両立させる鍵となります。

• 回転数（切削速度）: テーパードリルの回転数は被削材の硬度や工具材質に応じて設定します。特に硬度の高い材料では低速回転から始め、徐々に推奨速度まで上げていく方法が効果的です。
• 送り速度: テーパードリルの送り速度は、通常のドリルよりもやや遅めに設定するのが一般的です。これは、テーパー形状による切削抵抗の変化を考慮したものです。
• 送り量: テーパードリルの送り量は、径に対して約0.1〜0.3mm/revの範囲が推奨されます。径が大きいほど送り量を大きくすることができますが、精度を重視する場合は控えめに設定します。

切削条件の最適化には、以下の段階的アプローチが効果的です。

1. ガイド穴（下穴）に入る際は、回転数を低速または停止状態にする
2. ガイド穴に入った後、推奨切削条件まで回転数を上げる
3. 加工後は再び回転数を低速に戻し、素早く引き抜く

テーパードリルの特性を考慮した適切な切削条件設定により、振れを最小限に抑えつつ、効率的な加工が可能になります。これらのバランスが、最終的な穴精度と加工効率を決定づけます。



精度向上のためのクーラントと切屑排出テクニック



テーパードリルによる高精度加工を実現するためには、適切なクーラント供給と効率的な切屑排出が極めて重要です。これらの要素はテーパードリルの切削性能と穴精度に直接影響します。



クーラント供給の最適化。
テーパードリルによる加工では、クーラントの供給方法と圧力が精度に大きく影響します。

1. 内部給油式テーパードリルの活用:
   • 油穴付きの内部給油式テーパードリル使用で、切削点に直接クーラントを供給できます
   • 特にテーパー形状の穴では、通常の外部給油では切削点へのクーラント到達が難しいため、内部給油が効果的です
   • 高圧クーラントの使用により、切粉の排出と冷却効果が大幅に向上します
2. クーラント圧力と流量の最適化:
   • テーパードリルの径に応じたクーラント圧力設定が重要（小径：1.5〜2.0MPa、大径：3.0〜7.0MPa）
   • 圧力が低すぎると切屑詰まり、高すぎると工具摩耗が加速するため注意が必要です
   • クーラント濃度は5〜10%の範囲が一般的です

効率的な切屑排出テクニック。
テーパードリルでの切屑排出は通常のドリルより複雑で、以下のテクニックが有効です。

1. ステップ送り（ペック加工）の活用:
   • 深い穴や小径のテーパードリルでは、一定深さごとにドリルを引き上げる「ステップ送り」が効果的です
   • ステップ送りにより切屑排出と冷却が促進され、穴精度の向上と工具寿命の延長が実現します
   • テーパードリルの場合、ステップ距離は工具径の1〜3倍が目安です
2. 最適な切屑形状のコントロール:
   • テーパードリルでは通常のドリルより切屑が長くなりやすく、切屑詰まりの原因となります
   • 送り速度と回転数の適切な調整により、コンマ型の短い切屑形状を目指します
   • 切屑の詰まりは穴精度に直接影響するため、定期的な加工状態の確認が重要です
3. ドリル先端形状と切屑排出性:
   • テーパードリル先端のチゼルエッジやシンニング形状が切屑形状に影響します
   • 高硬度鋼用特殊シンニング（W＋R型）を採用したテーパードリルは、切削抵抗を低減しながら良好な切屑排出を実現します

SCM440H調質材（HRC35）などへの穴あけ加工では、適切なクーラント供給と切屑排出を考慮した超硬テーパードリルの使用により、従来のハイスドリルと比較して加工時間を5分から1分程度まで大幅に短縮できることが報告されています。これは切屑排出効率の向上による連続加工が可能になったためです。



テーパードリルを用いた深穴加工の効率化戦略



テーパードリルを用いた深穴加工は特に高い技術と適切な戦略が求められる領域です。穴深さと工具径の比率（L/D比）が大きくなるほど加工の難易度は上昇しますが、テーパードリルの特性を活かした効率化が可能です。



L/D比からみた深穴加工の課題。
深穴加工では一般的に穴深さ（L）と工具径（D）の比率が10以上になると「深穴加工」と位置づけられ、特別な対応が必要となります。テーパードリルの場合、テーパー形状のため以下の課題があります。

• ガイド性の変化: テーパー形状により深くなるほどガイド効果が変化
• 切屑排出の困難さ: 深穴になるほど切屑の排出経路が長くなる
• 振れの増大: 突き出し量が増えることによる振れの増大

深穴加工のための効率化戦略。

1. 段階的アプローチの採用:
   • まず剛性の高いストレートドリルでガイド穴を加工
   • 次に適切な径のテーパードリルで本加工を行う多段階アプローチが効果的
   • 例えば管用テーパねじの加工では、Φ10.9のストレートドリルでの下穴後、1/16テーパードリルで仕上げる方法が推奨されます
2. 加工パラメータの段階的調整:
   • 深穴開始時は低速・低送りで始め、安定したら徐々に最適条件まで上げる
   • 定期的なステップバック（ペック）により切屑排出と冷却を促進
   • 貫通時は送り速度を30〜50%程度に下げ、バリや精度不良を防止
3. 特殊テーパードリルの活用:
   • 深穴用に設計された特殊テーパードリルは心厚が通常より厚く設計されており、高い剛性を持ちます
   • 超硬テーパードリルは切りくず排出性が良好で、心厚が工具径の25〜30%と大きく、高剛性で深穴加工に適しています
   • 通り穴でない場合、勾配角2°のテーパーエンドミルでの加工も有効な選択肢です
4. 振れ制御テクニック:
   • 深穴加工では振れ精度が特に重要で、0.01mm以下に抑えることが理想的
   • 焼きばめチャックや油圧チャックなど高精度ホルダーの使用が推奨されます
   • ドリルガイドブッシュの使用も振れ抑制に効果的です

多段階テーパー穴の効率的加工:
特に複雑なテーパー形状の穴では、以下のアプローチが効果的です。

1. ストレートドリルによる基準穴の加工
2. テーパーエンドミルによる粗加工
3. テーパードリルによる仕上げ加工
4. 必要に応じてテーパーリーマによる精密仕上げ

これにより、複雑なテーパー形状でも高精度かつ効率的な加工が可能になります。この方法は特に管用テーパねじの前加工として効果的です。



効率的な深穴加工を実現するためには、加工中の振動や切屑詰まりのモニタリングも重要です。切削抵抗の急激な変化や異音は問題の兆候であり、早期対応が工具寿命と加工精度の維持に繋がります。
