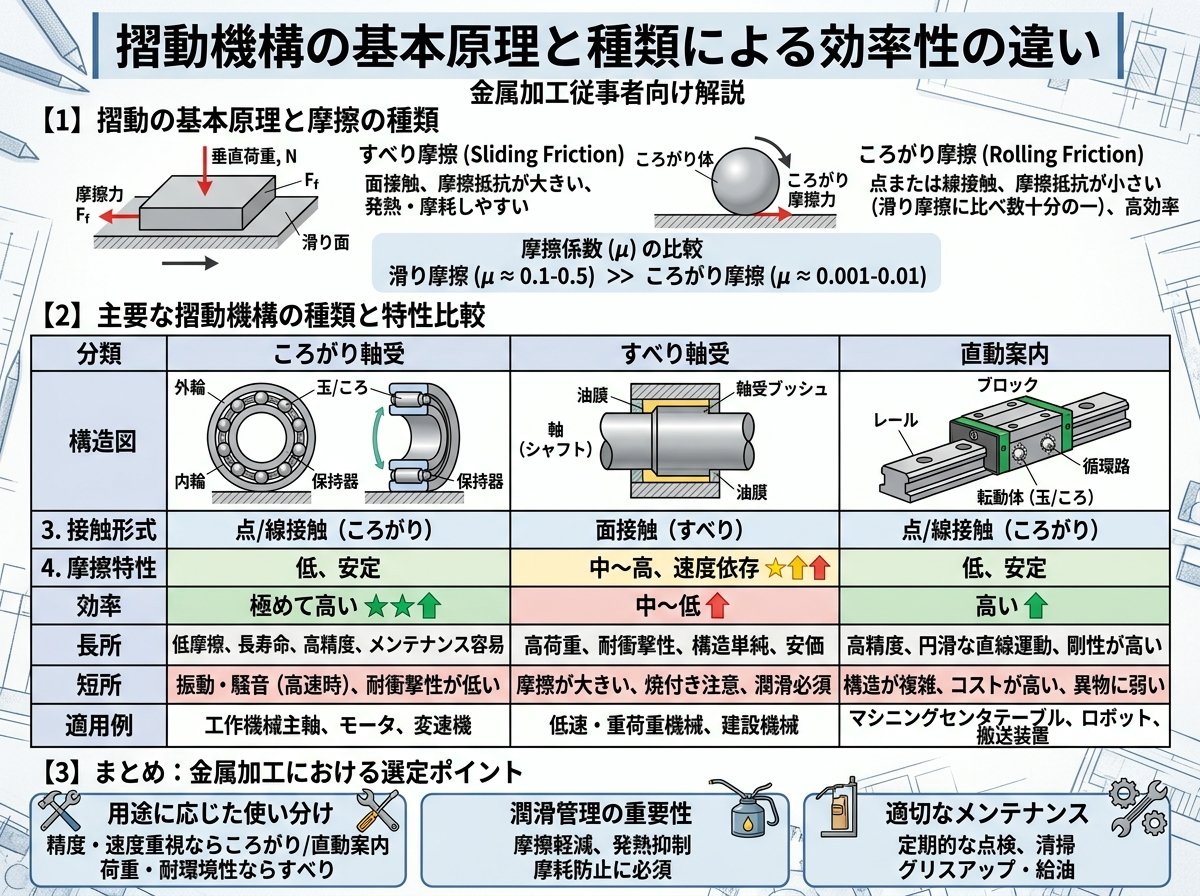

摺動機構の基本原理と種類による効率性の違い



摺動機構とは、二つの固体表面が相対的に滑りながら動く現象を利用したメカニズムのことです。この機構は私たちの身の回りの機械や装置に広く使われており、自動車のエンジンやトランスミッション、ベアリング、ガイドレール、引き出しのスライドレールなど、あらゆる場所で活躍しています。



摺動機構には主に3つの潤滑状態があります。低速では固体接触したまま滑る「境界潤滑状態」、高速では固体接触がなくなる「流体潤滑状態」、そしてその中間の「混合潤滑状態」です。これらの状態によって摩擦係数や摩耗度は大きく変化します。



摺動機構の種類別の特性を見てみましょう。

• 回転摺動：軸受やベアリングに代表される、回転運動に関わる摺動。高速回転では潤滑油膜の形成が重要です。
• 面摺動：平面同士が接触して動く摺動。面積が大きいため、均一な接触と潤滑が求められます。
• スライド摺動：直線運動を行う部分の摺動。リニアガイドなどが該当し、スムーズな動きと高い精度が求められます。

摺動機構の効率性は、これらの種類や使用環境によって大きく変わります。特に境界潤滑から流体潤滑への遷移をコントロールすることが、機械全体の効率向上において重要なポイントとなります。



摺動部品の材料選定と表面処理で実現する低摩擦技術



摺動部品には、使用環境や条件に合わせた最適な材料選定が欠かせません。材料選定のポイントとなるのは、①摩擦係数、②耐摩耗性、③自己潤滑性、④荷重・速度特性（PV値）、⑤温度特性などです。これらを総合的に評価し、最適な材料を選ぶことが重要となります。



代表的な摺動部品の材料としては、以下のようなものがあります。

• 金属材料：鋼、ステンレス鋼、高炭素クロム鋼などが一般的で、高い機械的強度と耐摩耗性を備えています。銅合金やアルミニウム合金も用途に応じて使用されます。
• プラスチック材料：ポリアセタール、超高分子量ポリエチレン、POM、PTFE（テフロン）、PEEK、PPSなどが主に使用されます。軽量で自己潤滑性に優れており、金属と比較して低摩擦特性を持つことが特徴です。
• カーボン材料：炭素質、炭素黒鉛質、黒鉛質などがあります。軽量性、高い耐食性、低熱膨張性、熱伝導性、耐熱性などの利点があり、長期使用によるトータルコスト削減に貢献します。

表面処理による摩擦低減技術も重要です。代表的な処理方法には以下のようなものがあります。

• 硬質クロムメッキ：バフ研磨と併用することで、耐摩耗性と摺動性を向上させます。
• テフロン無電解ニッケルメッキ：PTFEを共析させることで自己潤滑性を付与します。
• 窒化クロム（CrN）コーティング：特定の条件下でモリブデンジチオカーバメイト（MoDTC）と組み合わせることで、摩擦係数を大幅に低減できます。

材料選定と表面処理を適切に組み合わせることで、摩擦係数を0.1以下まで低減できるケースもあり、エネルギー効率の向上と部品寿命の延長を同時に実現することが可能になります。



潤滑状態の最適化で摺動機構の効率を向上させる方法



摺動機構の効率を向上させるためには、潤滑状態の最適化が不可欠です。潤滑状態は大きく分けて「境界潤滑」「混合潤滑」「流体潤滑」の3つがあり、それぞれの状態に応じた対策が必要になります。



境界潤滑状態の最適化
境界潤滑状態では、摺動面どうしが固体接触したまま滑るため、摩擦係数が高くなります。この状態での効率向上には以下の対策が有効です。

• 固体潤滑剤（二硫化モリブデン、グラファイトなど）の使用
• 耐摩耗性に優れた材料の選定
• 表面粗さの最適化（算術平均粗さを2～60nmに調整）
• 摩擦緩和剤（モリブデンジチオカーバメイトなど）の添加

混合潤滑・流体潤滑状態の最適化
高速域での混合潤滑・流体潤滑状態では、潤滑油の粘度や油膜形成能力が重要になります。効率向上のためのポイントは以下の通りです。

• 摺動面の形状設計（油膜が形成されやすい形状）
• 潤滑油の選定（粘度特性、添加剤などの最適化）
• ゾンマーフェルド数（粘度×速度÷荷重）の適正範囲での運用
• 潤滑油の供給方法の最適化

実例として、ダイキン工業のスクロール圧縮機では、摺動部に油の潤滑を促す溝を設けることで、摺動部の摩擦損失を20％低減し、圧縮効率を2pt向上させることに成功しています。このように、潤滑状態を最適化するための工夫が、機械全体の効率向上に大きく貢献します。



さらに、潤滑剤の選定においては、摺動部の材料との相性を考慮することも重要です。例えば、鉄系材料と有機モリブデン系潤滑油添加剤の組み合わせは低摩擦性能を発揮することが知られていますが、窒化クロムコーティングとの組み合わせでは特定の条件下でなければ効果を発揮しません。このような材料と潤滑剤の相性を理解し、最適な組み合わせを選定することが、摺動機構の効率向上のカギとなります。



カーボン摺動部品が可能にする高効率設計の具体例



カーボン摺動部品は、その独特の特性により、従来の金属やプラスチック部品では実現できなかった高効率設計を可能にします。カーボン材料は、軽量性、高い耐食性、低熱膨張性、熱伝導性、そして優れた耐熱性という利点を持っており、多様な産業分野で活用されています。



カーボン摺動部品の主な分類と特性。

• 炭素質：機械的強度が高く、耐摩耗性に優れています。
• 炭素黒鉛質：炭素と黒鉛の中間的特性を持ち、バランスの良い性能を発揮します。
• 黒鉛質：自己潤滑性に優れ、高温環境での使用に適しています。
• 樹脂含浸質：気密性と機械的強度が向上し、液体環境での使用に適しています。

これらのカーボン材料を活用した高効率設計の具体例を見てみましょう。
自動車産業での応用例
自動車のエンジン内部では、カーボン摺動部品がピストンリングやベアリングとして使用され、エンジンの寿命と効率を向上させています。特にHCB-5（黒鉛質）は燃料ポンプのコンミテーター用コンミベースとして活用され、燃料効率の向上に貢献しています。



ポンプ・コンプレッサーでの応用例
化学プラントや船舶で使用されるポンプには、HCB-10（炭素黒鉛質）やHCB-10F（樹脂含浸質）がベアリング材として用いられ、腐食性の強い液体環境下でも安定した運転が可能になっています。



無給油機械での応用例
従来は潤滑油を必要としていた機械部品をカーボン摺動部品に置き換えることで、潤滑システムを省略できるケースもあります。これにより、軸受を潤滑するための油と冷却系統が不要になり、メンテナンスフリー化、低騒音化、低振動化、高効率化が同時に実現できます。



カーボン摺動部品は、その特性を活かした設計により、エネルギー効率の向上、部品寿命の延長、メンテナンスコストの削減など、多くのメリットをもたらします。特に高温・高速・高負荷・腐食環境など、過酷な条件下での使用において、その真価を発揮します。



摺動機構の数値シミュレーションと最適化アルゴリズムによる効率予測



近年、摺動機構の設計において注目されているのが、数値シミュレーションと最適化アルゴリズムを活用した効率予測です。これにより、実機製作前に様々な条件下での摺動特性を予測し、最適な設計パラメータを導き出すことが可能になっています。



数値シミュレーションの活用方法
摺動機構のシミュレーションでは、以下のような項目を解析することができます。

• 接触部の圧力分布と変形
• 摩擦熱の発生と熱伝導
• 潤滑油の流れと油膜形成
• 摩耗進行の予測

特に流体潤滑状態では、ナビエ・ストークス方程式と弾性流体潤滑理論（EHL: Elasto-Hydrodynamic Lubrication）を組み合わせたシミュレーションにより、油膜厚さの予測が可能になります。これにより、最適な隙間設計や表面粗さの指定が可能になり、摩擦損失の最小化が実現できます。



最適化アルゴリズムの適用
摺動機構の設計には多くのパラメータが関与するため、単純な試行錯誤ではなく、最適化アルゴリズムを適用することで効率的に最適解を見つけることができます。主な最適化手法には以下のようなものがあります。

• 遺伝的アルゴリズム（GA）
• 粒子群最適化（PSO）
• 応答曲面法（RSM）
• ベイズ最適化

これらの手法を用いることで、例えば以下のような複合的な目標に対する最適設計が可能になります。

• 摩擦損失の最小化
• 耐久性の最大化
• 製造コストの最適化
• 騒音・振動の低減

デジタルツインによる実時間監視と予測
最新の技術動向として、実際の摺動部品にセンサーを取り付け、そのデータをリアルタイムでデジタル空間に再現する「デジタルツイン」の活用が始まっています。これにより、運転中の摺動状態をリアルタイムで監視し、異常の早期検出や最適運転条件の調整が可能になります。



シミュレーションと最適化技術を活用することで、従来の経験と勘に頼った設計から、より科学的で効率的な設計プロセスへと進化させることが可能です。これにより、開発期間の短縮、試作回数の削減、そして最終製品の性能向上が実現できます。



摺動機構の将来展望とIoT連携による予知保全技術



摺動機構の技術は今後も進化を続け、IoTやAI技術との融合によって新たな可能性が広がっています。特に予知保全（Predictive Maintenance）の分野では、摺動部の状態をリアルタイムでモニタリングし、故障を未然に防ぐ技術が注目を集めています。



センシング技術の進化
摺動部の状態を監視するセンシング技術は急速に進化しています。

• 超小型振動センサーによる異常検知
• 音響エミッションセンサーによる微小な摩耗の検出
• 赤外線サーモグラフィによる熱分布の監視
• 油中の金属粒子検出センサーによる摩耗状態の把握

これらのセンサーから得られるデータをIoTプラットフォームに集約することで、摺動部の健全性を常に監視し、最適なメンテナンスタイミングを予測することが可能になります。



AIによる摺動状態の分析と予測
収集されたデータはAI（機械学習・深層学習）によって分析され、以下のような予測が可能になります。

• 摺動部の残存寿命予測
• 最適な交換・メンテナンスタイミングの提案
• 異常摩耗パターンの早期検出
• 運転条件と摩耗の相関関係の解明

これにより、「必要なときに必要な部分だけ」メンテナンスを行う最適な保全計画が立てられ、ダウンタイムの最小化とメンテナンスコストの削減が同時に実現できます。



自己修復材料の開発
将来的には、摩耗によって生じた損傷を自己修復できる新材料の開発も進んでいます。これらの材料は、摩擦熱や圧力をトリガーとして修復機能を発動し、摺動面の微小な傷や摩耗を自動的に修復します。自己修復機能を持つ摺動部品が実用化されれば、メンテナンス頻度のさらなる低減と部品寿命の大幅な延長が期待できます。



カーボンナノチューブなど次世代材料の活用
カーボンナノチューブやグラフェンなどのナノカーボン材料を摺動部に応用する研究も進んでいます。これらの材料は従来のカーボン材料よりもさらに優れた機械的特性と潤滑特性を持ち、摩擦係数を究極的に低減できる可能性を秘めています。



摺動機構は一見シンプルな技術に見えますが、その進化の可能性は無限です。IoTやAI、先端材料技術との融合により、より効率的で持続可能な機械システムの実現に貢献することが期待されています。
