センターポンチの使い方と種類で穴あけ精度を向上

センターポンチの基本と選び方

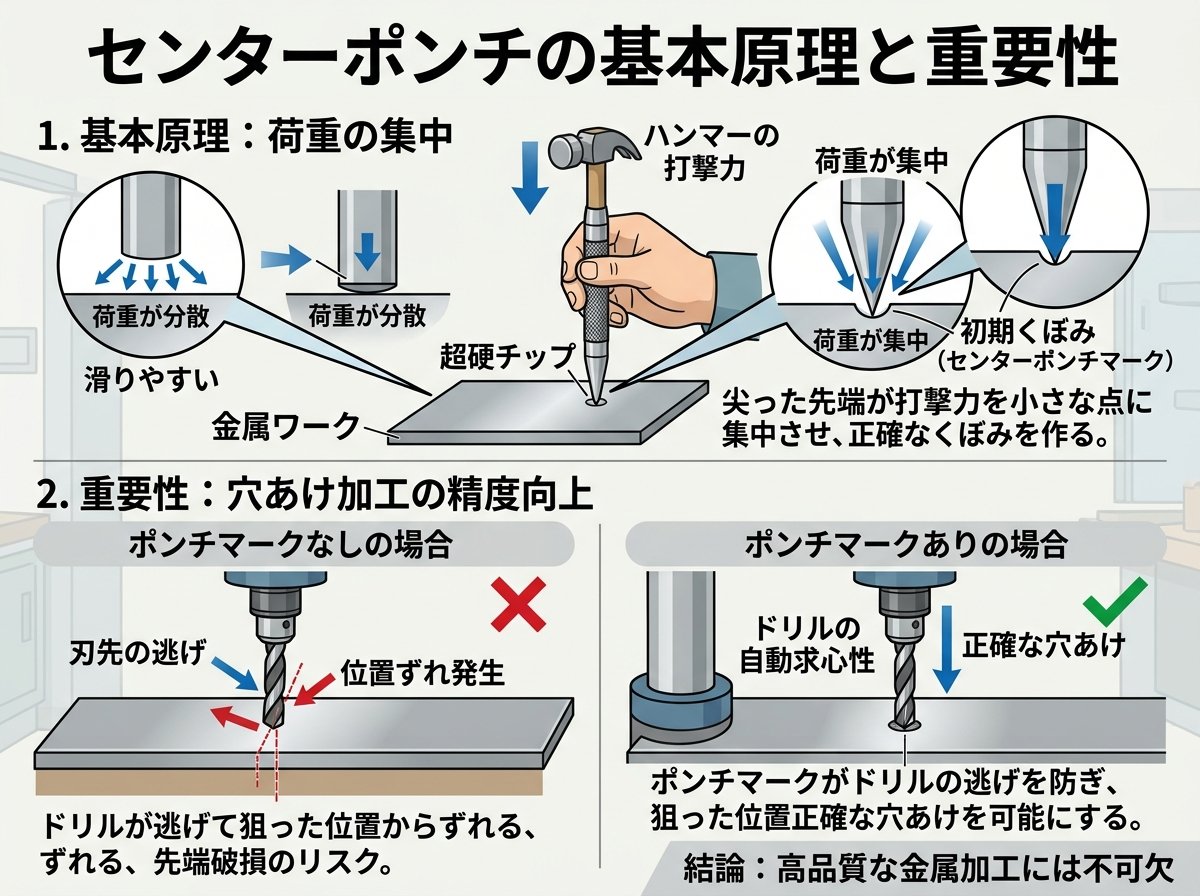

センターポンチの基本原理と重要性

金属加工の現場において、センターポンチは非常に重要な役割を果たしています。この一見シンプルな工具は、穴あけ作業の精度を大きく左右します。



センターポンチとは、先端が円錐形に尖った金属製の棒状工具で、ドリルで穴を開ける前に使用します。最も重要な役割は、ドリルの刃が滑らないように穴を開けたい位置に小さなくぼみ（マーク）を付けることです。



なぜセンターポンチが必要なのでしょうか？その理由は、ストレートドリルの特性に関係しています。実はドリルの中心部分は、物理的には回転していないのです。円の回転速度は中心から半径分離れた位置で決まりますが、中心点では半径がゼロのため、実質的に回転していません。そのため、平らな金属面にドリルを当てると、刃が滑って正確な位置に穴を開けることが困難になります。



センターポンチで付けた凹みによって、ドリルの先端が位置決めされ、意図した場所に正確に穴を開けることができるのです。これにより、製品の精度が向上し、作業効率も上がります。



金属加工のプロフェッショナルは、この一見些細な工程を決して省略しません。センターポンチを使わずに穴あけを行うと、以下のような問題が発生します。

• ドリルが滑って意図した位置からずれる
• 穴の位置精度が低下する
• ドリルの刃が傷む可能性がある
• 作業時間の無駄が生じる

こうした理由から、正確な金属加工には欠かせない第一工程として、センターポンチによる位置決めが重視されているのです。

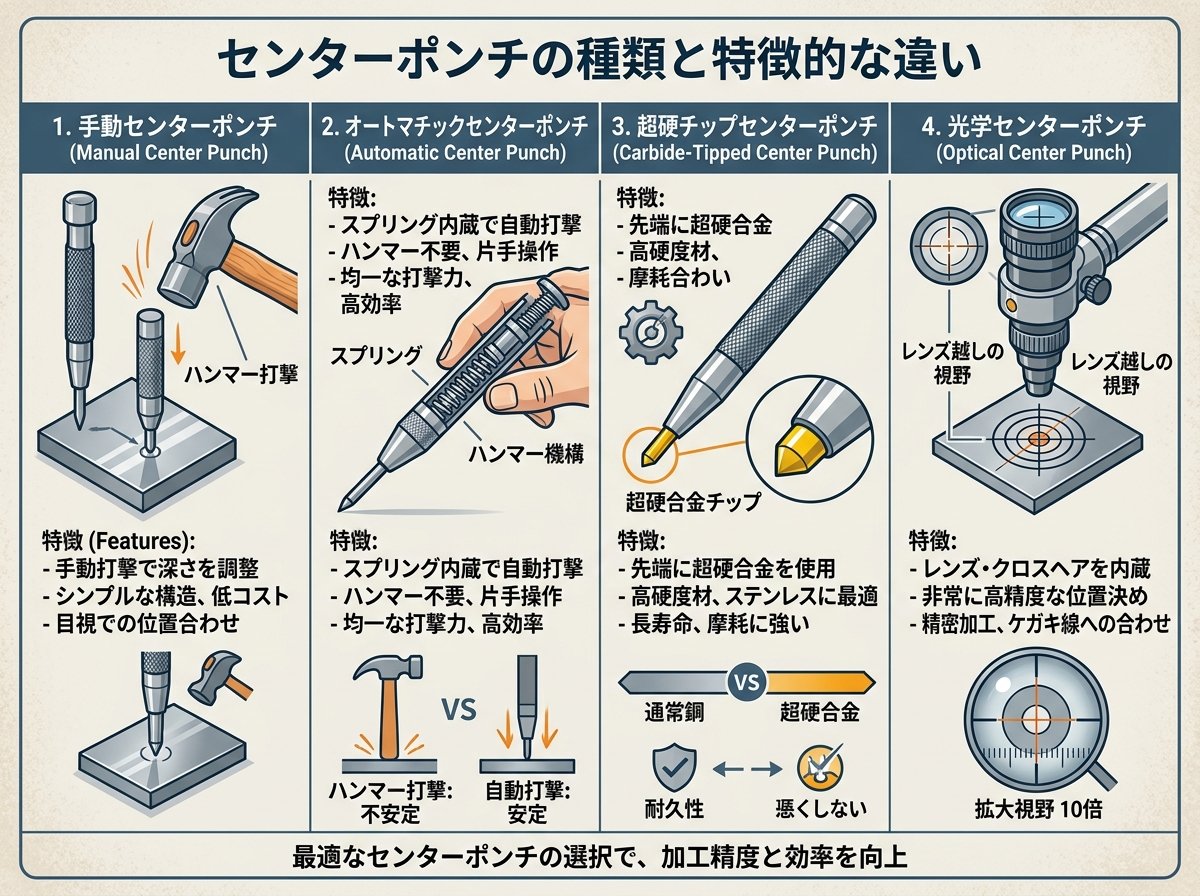

センターポンチの種類と特徴的な違い

センターポンチには大きく分けて「手動タイプ」と「自動タイプ」の2種類があります。それぞれに特徴がありますので、作業内容に合わせて適切なものを選ぶことが重要です。



【手動タイプのセンターポンチ】
手動タイプは、シンプルな構造で先端が尖った金属棒です。使用時はハンマーで後端を叩いて使います。



• 特徴。
• シンプルな構造で耐久性が高い
• 軽量（約65g程度）で持ち運びしやすい
• 価格が比較的安価
• 叩く力を調整しやすい
• 適した用途。
• 正確に力加減を調整したい場合
• 様々な硬さの材料に使用する場合
• シンプルな道具で済ませたい場合

【自動タイプのセンターポンチ】
自動タイプ（オートマチックセンターポンチ）は、内部にバネ機構が組み込まれており、押すだけで自動的にポンチングができる便利な工具です。



• 特徴。
• ハンマー不要で片手で操作可能
• バネの強さを調整できるものが多い
• 重さは約160g程度と手動よりやや重い
• グリップ部で打刻の強さを調整できるモデルもある
• 適した用途。
• 狭い場所や片手しか使えない状況
• 曲面など不安定な場所での作業
• 効率よく多くのポンチングを行いたい場合
• 均一な強さでポンチングしたい場合

アメリカで開発された「ハンマーレスセンターポンチ」は、両端にポンチが付いており、木材用と金属用で使い分けることができる画期的な製品です。これは対象物に押し付ける必要がないため、軟らかい素材や曲面を持つパイプなどにもスムーズに使用できます。



また、マーベルやシンワ測定などのメーカーでは、先端に超硬チップを付けたモデルも販売されており、摩耗しにくいという特徴があります。品質の良いセンターポンチは5,000回以上の使用が可能であり、耐久性に優れています。



選ぶ際のポイントとしては、作業環境や対象物の材質、使用頻度などを考慮することが大切です。プロの現場では両方を用意し、状況に応じて使い分けることも多いようです。



センターポンチの正しい使い方とコツ

センターポンチは単純な工具に見えますが、正確に使うにはコツがあります。プロの技術者も重視するポイントを解説します。



【手動タイプの使い方】

1. 穴を開けたい位置に正確に印をつけます。
2. センターポンチの先端を印に合わせ、垂直に立てます。
3. ハンマーで後端を適切な強さで叩きます。
4. くぼみができたことを確認します。

【自動タイプの使い方】

1. 穴を開けたい位置に印をつけます。
2. センターポンチの先端を印に合わせ、垂直に立てます。
3. 上から押し込むと、内蔵されたバネの力でポンチングされます。
4. 調整可能なタイプは、材質に合わせて強さを調整します。

【プロが実践するセンターポンチのコツ】

• 「一発で決める」ことが重要です。何度も軽く叩くとポンチマークが複数できてしまい、どれが正確な位置か分からなくなります。
• ポンチを垂直に立てることで、くぼみも垂直になり、ドリルが正確に進みます。
• 材質に応じた力加減が必要です。薄い鋼板では強すぎるとパネルに不要な凹みを作ってしまいます。
• 自動タイプでは、グリップ部を回すことでバネの強さを調整できます。時計回りに回すと強く、反時計回りに回すと弱くなります。
• ポンチングした後は、すぐにドリルを使わず、一度マークの位置を確認することをお勧めします。

【材質別のポンチング方法】
材質によって最適なポンチの使い方は異なります。

• 鉄板・鋼材：しっかりとしたポンチマークが必要。自動タイプの場合は強めの設定にします。
• アルミニウム：やや柔らかいため、強すぎない力で打ちます。
• ステンレス：硬いため、しっかりとポンチを打つ必要があります。
• 木材：軽い力で打ちます。自動タイプでは弱めの設定にします。

実は「強化ガラス」に対してもセンターポンチは使用され、消防隊が災害救助時に強化ガラスを破壊するために携帯しているという話もあります。センターポンチを当てると強化ガラス全体に亀裂が生じる特性を利用しているのです。



センターポンチの選び方と材質による違い

センターポンチを選ぶ際には、いくつかの重要なポイントがあります。特に材質は性能と耐久性を左右する大きな要素です。



【サイズと重量】
センターポンチのサイズは一般的に130mm～210mmの範囲で、あまり大きな差はありません。重量についても、手動タイプが約65g、自動タイプが約160gと、持ち運びや操作に支障のない軽量設計になっています。



【先端の材質】
センターポンチの先端材質は、性能を大きく左右します。



• 特殊合金鋼（S2）：耐久性に優れ、一般的な金属加工に適しています。
• 超硬チップ：マーベルやシンワ測定などが提供する上位モデルでは、先端に超硬チップを付けたものがあります。これにより摩耗しにくく、長期間使用できます。
• クロムバナジウム合金鋼（CR-V）：ハンドツールの材質として使われることが多く、硬度と靭性のバランスが良いのが特徴です。

【グリップ部の材質と形状】
自動タイプの場合、グリップ部の材質も重要です。



• ポリプロピレン（PP）/熱可塑性樹脂（TPR）：滑りにくいクッショングリップを実現し、長時間の作業でも手が疲れにくい設計になっています。
• 大きめのヘッド：手への負担を減らす効果があり、繰り返し作業にも適しています。

【メーカーによる違い】
代表的なメーカーには、KTC（京都機械工具）、MARVEL（マーベル）、シンワ測定などがあります。また、アメリカ製のSPRING TOOLS社のハンマーレスセンターポンチは、設計から製造まですべてアメリカ国内で行われている高品質な製品です。



【価格帯】
センターポンチの価格は2,000円～3,000円程度が一般的です。高価なものほど耐久性や使いやすさに優れている傾向がありますが、使用頻度によって選ぶとよいでしょう。



【選ぶ際のチェックポイント】

• 使用目的：金属専用か、木材などの軟材にも使うのか
• 作業環境：狭い場所や曲面での作業が多いなら自動タイプが便利
• 使用頻度：頻繁に使うなら耐久性の高い材質を選ぶ
• 強度調整：材質に応じて強度調整できるモデルが便利
• 操作性：握りやすさや重量バランスも重要

品質の良いセンターポンチは5,000回以上使用可能とされており、初期投資としては少し高くても、長期的には経済的といえるでしょう。



センターポンチのメンテナンスと長持ちさせるコツ

センターポンチは適切なメンテナンスを行うことで、長期間にわたって性能を維持できます。特に先端部分は使用頻度の高い部分であり、定期的なケアが必要です。



【定期的なチェックと清掃】
センターポンチを長持ちさせるためには、使用後の清掃が重要です。金属の削りくずや埃が付着していると、次回使用時に精度に影響します。



• 使用後は柔らかい布で拭き、汚れを取り除きましょう
• 特に先端部分は綿棒などを使って丁寧に清掃します
• 油分が付着している場合は、アルコールなどで拭き取ります

【先端の研磨方法】
センターポンチの先端が摩耗してきた場合、自分で研磨することも可能です。ただし、特殊合金鋼や超硬チップの場合は専用の研磨材が必要です。



1. 細目のサンドペーパーを準備します
2. センターポンチを回転させながら、円錐形を保つように研磨します
3. 最後に極細目のサンドペーパーで仕上げます

【自動タイプの内部メンテナンス】
自動タイプのセンターポンチは、内部にバネ機構があります。打撃回数が多くなると、打撃しなくなることがありますが、内部の部品を取り寄せて修理可能です。



• バネの動きが悪くなったら、少量の潤滑油を注油します
• 分解する場合は、部品の順番や向きをメモしておきましょう
• メーカーによっては修理サービスを提供しているので確認するとよいでしょう

【保管方法】
適切な保管も工具の寿命を延ばす重要なポイントです。



• 湿気の少ない場所で保管しましょう
• 他の工具とぶつからないように、専用ケースやツールバッグに入れて保管します
• 先端保護キャップがある場合は、必ず装着しておきましょう

【長寿命化のための使用上の注意点】

• 用途に合った強さでポンチングする：必要以上の強さでポンチングすると、先端の摩耗が早まります
• 適切な角度で使用する：垂直にあてることで、先端への負荷を均等にします
• 硬すぎる材質には使用しない：鉄板に準ずる硬度のある金属以外（石材など）には使用しないようにしましょう

【修理か交換かの判断】
センターポンチの先端が大きく摩耗したり、バネが弱くなったりした場合、修理するか新しいものに交換するかの判断が必要です。



一般的に、超硬チップタイプは5,000回以上の使用が可能ですが、それを超えると交換時期と考えられます。また、先端の角度が変わって正確なポンチングができなくなった場合も交換を検討しましょう。



適切なメンテナンスと使用方法を守ることで、センターポンチはかなり長期間にわたって使用できる工具です。初期投資としては少し高くても、長持ちする高品質のものを選ぶことをお勧めします。
