加熱・粒界とは金属結晶構造の移動現象

加熱・粒界とは

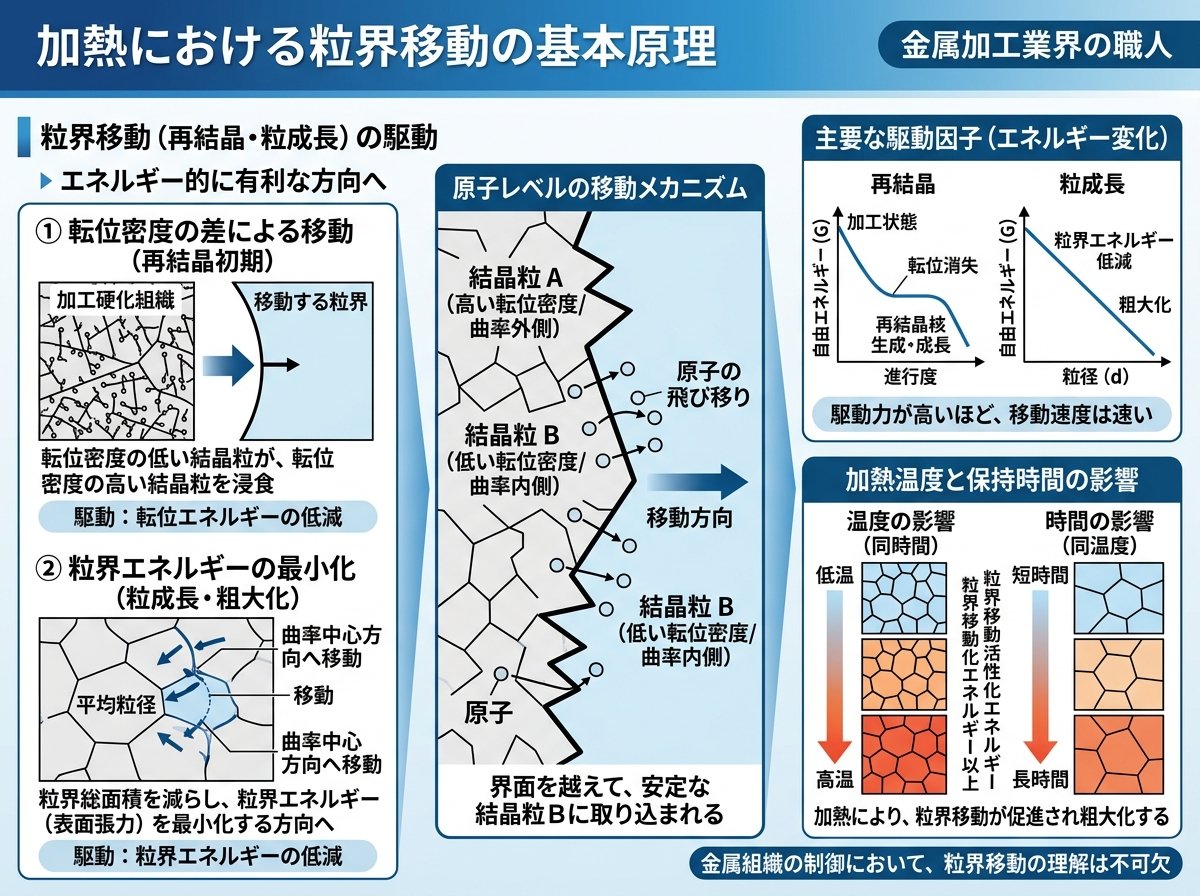

加熱における粒界移動の基本原理

金属を加熱すると、結晶粒界が移動する現象が発生します。粒界とは、結晶と結晶の境界面のことで、原子配列が乱れた領域に対応します。加熱により原子の運動エネルギーが増加すると、この粒界が移動しやすくなります。[1]
粒界移動の駆動力は、表面や界面の全エネルギーの低下です。高温状態では、より安定な構造に向かって結晶構造が変化し、粒界の移動が活発化します。この移動速度は、古くからArrhenius式で表現されており、温度が上昇するほど移動速度が増加します。
参考）粒成長｜粉体工学用語辞典



純鉄の実験では、910℃付近でフェライト結晶粒界が消失し始め、オーステナイト結晶粒が出現することが高温顕微鏡で確認されています。この際、粒界移動は連続的ではなく間欠的に行われ、介在物が存在する部分では移動が一時停滞することも観察されています。
参考）https://www.hitachihyoron.com/jp/pdf/1960/ex33/1960_ex_33_06.pdf



🔬 粒界移動の特徴。

• 移動は間欠的で連続的ではない
• 介在物により移動が停滞する
• 温度上昇により移動速度が増加
• エネルギー低下が駆動力となる

加熱による粒成長のメカニズム

多結晶物質を高温で加熱する際、その中の一部の微結晶が周囲の微結晶の物質を取り込んで成長する現象を**粒成長**と呼びます。この現象は、セラミックスや金属で一般的に認められ、材料特性の実現において非常に重要なポイントです。[2]
粒成長には正常粒成長と異常粒成長の2種類があります。正常粒成長では、系の粒子径分布曲線は一定に保たれ、平均粒径のみが時間とともに増加します。一方、異常粒成長は一部の微結晶のみが急速に成長する現象で、材料特性を著しく損なうため制御が必要です。
肌焼鋼の研究では、オーステナイト域での長時間加熱により異常粒成長が発生し、成長粒の成長速度が平均粒の10～20倍に達することが確認されています。特に粒結合が発生すると、成長速度は平均粒成長速度の45倍にも達します。
参考）肌焼鋼のオーステナイト異常粒成長その場観察



⚙️ 粒成長の制御要因。

• 高密度焼結体で発生しやすい
• 気孔や析出物が移動を抑制
• 添加物による制御が重要
• 液相を含む系では溶解・析出で進行

加熱処理における粒界腐食の発生条件

粒界腐食は、金属の結晶粒界が選択的に腐食される現象で、特にオーステナイト系ステンレス鋼で重要な問題となります。この現象の主要因は、金属の加熱処理中に起こる「鋭敏化（sensitization）」です。[6]
オーステナイト系ステンレス鋼を450～850℃の温度領域（特に550～800℃）で加熱すると、クロム（Cr）と炭素（C）が結合してクロム炭化物（Cr₂₃C₆）が結晶粒界に析出します。この際、粒界近傍のクロム濃度が局所的に低下し、その部分の耐食性が著しく損なわれます。
参考）https://shinko-heater.co.jp/pages/ryukai-husyoku.pdf



シーズヒータの実験では、600℃～800℃で加熱すると炭化物が結晶粒界に析出され、粒界腐食が顕著に発生することが確認されています。この温度域を鋭敏化温度域と呼び、この範囲での徐冷は特に危険です。
🛡️ 粒界腐食の予防対策。

• 鋭敏化温度域（600℃～800℃）を避ける
• 固溶化熱処理（1050℃）の実施
• 低炭素鋼種（SUS304L、SUS316L）の選択
• 安定化鋼（SUS321、SUS347）の使用

加熱速度と粒界特性への影響

加熱速度は粒界の特性に大きな影響を与える重要なパラメータです。電気パルス処理（EPT）の研究では、局所ジュール加熱効果により微構造と発熱生成のスケールが統一され、非熱効果により微構造進化が大幅に加速されることが確認されています。[9]
メタライズドペレットの研究では、冷却速度が5.2℃/分から2.0℃/分に低下すると、鉄含有量、還元度、鉄金属化度が継続的に増加することが示されています。これは加熱・冷却速度が材料の最終特性に直接影響することを意味します。
参考）https://www.mdpi.com/1996-1944/17/17/4362



超高炭素鋼の研究では、775℃での温間圧縮において、ひずみ速度が球状化セメンタイト析出物のサイズと形状に影響を与えることが確認されています。ひずみ速度が高いほど析出物は小さくなり、これが硬度に影響します。
参考）https://www.mdpi.com/2075-4701/11/2/328/pdf?version=1614072325



📊 加熱速度の効果。

• 速い加熱：微細な組織形成
• 遅い加熱：粗大化傾向
• 制御加熱：最適特性の実現
• パルス加熱：高精度制御可能

加熱環境下での粒界強化メカニズム

結晶粒の微細化は、転位の移動を抑制することで材料を強化する重要な手法です。原子の配列が乱れた結晶粒界では転位の移動が妨げられるため、結晶粒径を小さくすることで結晶粒界の割合を増やし、転位の動きを抑制して強度を向上させます。[12]
この強化方法はホール・ペッチの関係式として知られており、結晶粒径の1/2乗に逆比例して強度が向上するとされています。鍛造が鋳造より強いとされる理由の一つに、この結晶粒の大きさの違いがあります。
参考）金属材料が変形するしくみと金属材料の強化方法について｜技術コ…



ニッケル基超合金の研究では、粒界が金属材料の機械的・物理的特性を決定する上で重要な役割を果たすことが示されています。熱処理は粒界の含有量と分布を変更するために広く採用されていますが、熱伝達と微構造進化の間のスケールミスマッチにより精密制御は困難とされています。
参考）https://pmc.ncbi.nlm.nih.gov/articles/PMC12072762/



💪 粒界強化の特徴。

• 結晶粒微細化による転位制御
• ホール・ペッチ関係による予測可能性
• 鍛造による粒界密度増加
• 熱処理による精密制御の重要性

金属加工における加熱・粒界現象の理解は、材料特性の最適化と品質向上に不可欠です。適切な温度管理と加熱プロファイルの設計により、望ましい粒界構造を実現し、優れた機械的特性を持つ金属材料を製造することが可能になります。
