バランス修正の等級を知らないと軸受が半分の寿命になる

バランス修正の等級を正しく選ばないと軸受が半分の寿命で壊れます

「静バランスを取ればOKだと思っていたら、実は動バランスを取らないと軸受は早期損傷します」

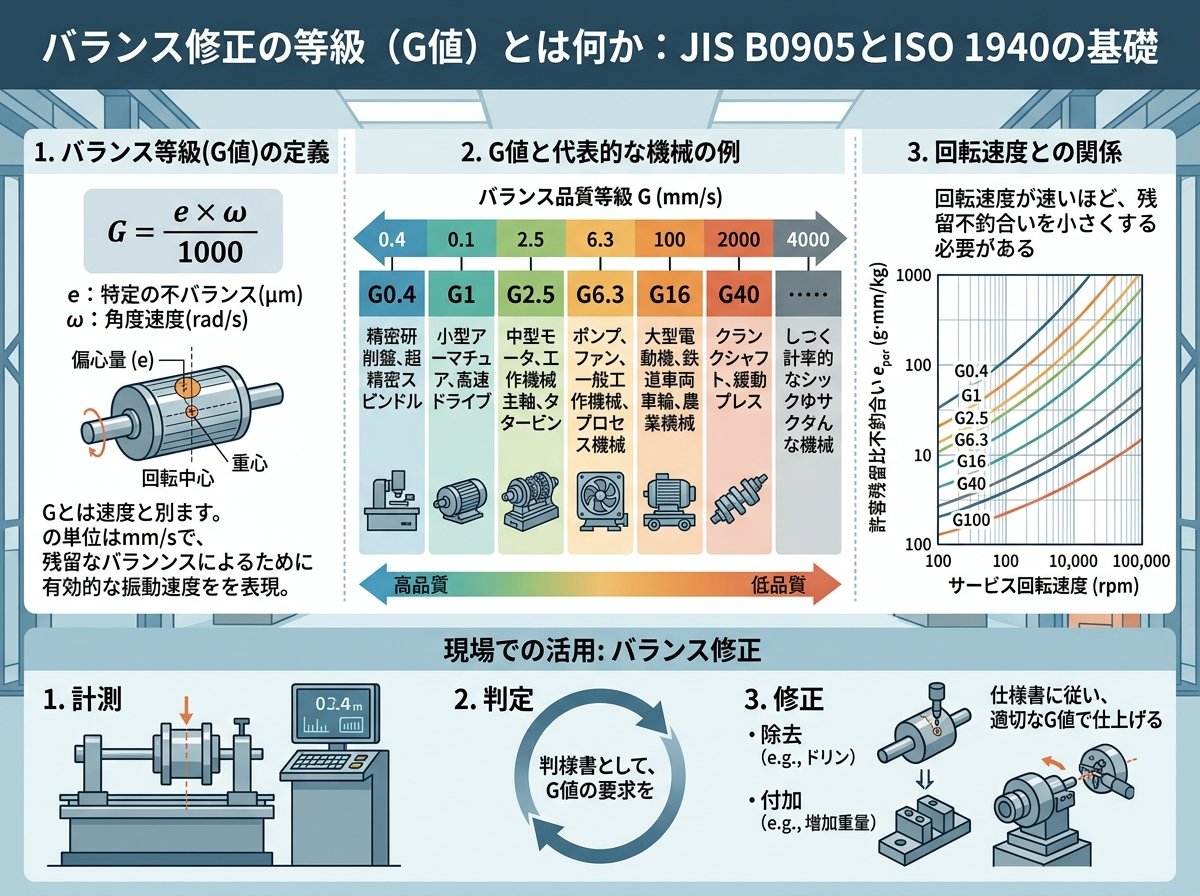

バランス修正の等級（G値）とは何か：JIS B0905とISO 1940の基礎

金属加工の現場で回転体を扱う以上、「バランス修正」は避けて通れない作業です。しかし「G6.3で修正した」「G2.5に仕上げた」という言葉を聞いても、その数値の物理的な意味を正確に説明できる人は意外に少ないものです。G等級とは何か、まずここを整理しておきましょう。

JIS B0905（ISO 1940-1対応）では、回転体のバランス良さ（釣合い良さ）を「G等級」という指標で表します。この G値（単位：mm/s）は、比不釣合いの大きさ（重心の偏り量 e［μm］）と、ロータの実用最高角速度 ω（rad/s）の積として定義されています。

$$G = e \times \omega$$

たとえば G6.3 とは「重心の偏心速度が 6.3 mm/s 以下」であることを意味します。等級の数値が小さいほど、より精密なバランス状態が要求されます。規格上の等級は G0.4・G1・G2.5・G6.3・G16・G40・G100・G250・G630・G1600・G4000 と定められており、G0.4 が最も厳しく、G4000 が最も緩い等級です。

これが基本です。

G等級	上限値（mm/s）	代表的な適用例（JIS B0905）
G0.4	0.4	精密研削盤のといし軸、ジャイロスコープ
G1	1	研削盤のといし軸、テープレコーダ回転部
G2.5	2.5	工作機械主軸、ガスタービン、タービン駆動ポンプ
G6.3	6.3	ファン、ポンプ羽根車、工作機械および一般機械の部品
G16	16	農業機械部品、自動車エンジン部品
G40	40	自動車用ホイール・リム、自動車エンジンのクランク軸系

この表を見ると、金属加工現場で扱うロールや工具主軸は G2.5〜G6.3 の範囲に集中していることがわかります。つまり、数グラム・数ミリオーダーのズレが、現場の品質に直結しているということです。

参考：JIS B0905の全文および許容残留不釣合い計算方法についての規格詳細
JISB0905:1992 回転機械−剛性ロータの釣合い良さ（kikakurui.com）

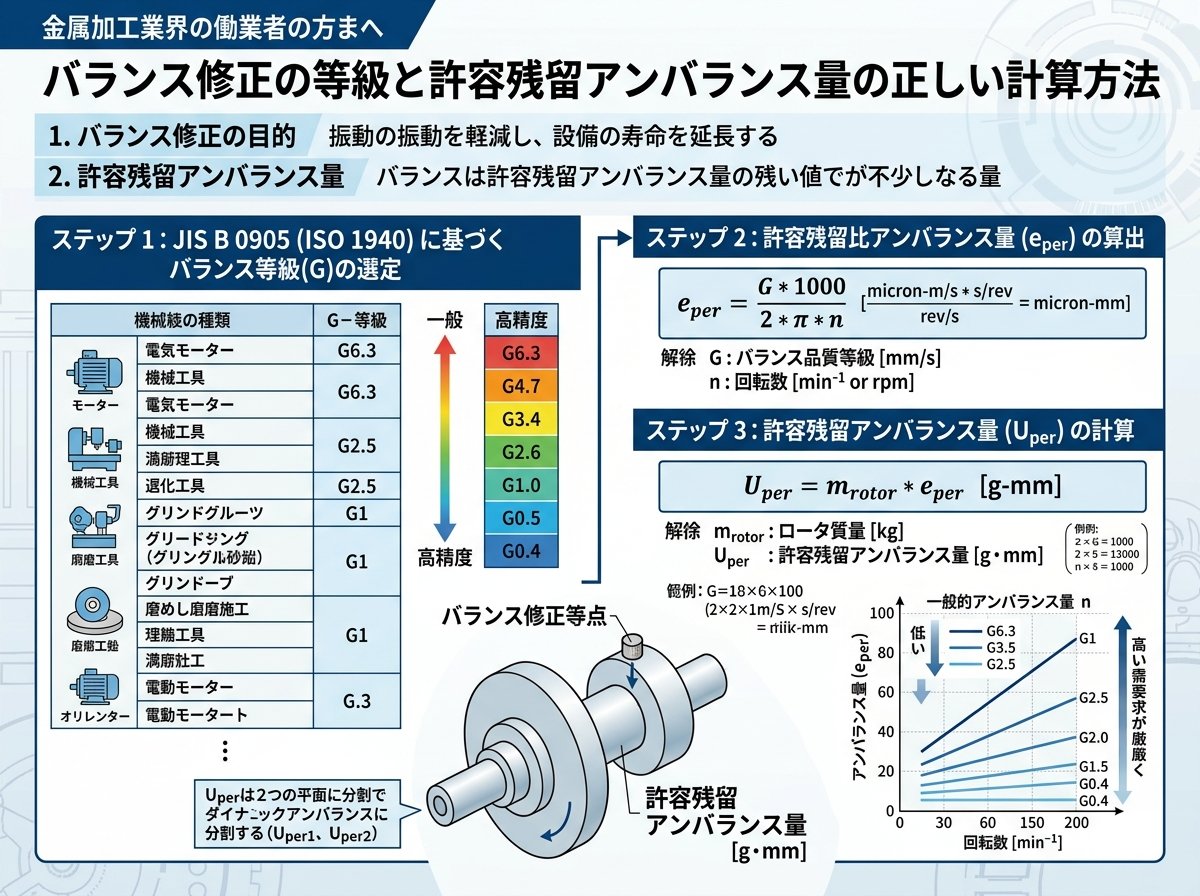

バランス修正の等級と許容残留アンバランス量の正しい計算方法

G等級を正しく理解したら、次は「許容残留不釣合い量（Uper）」の求め方を押さえておく必要があります。これを計算できるかどうかで、現場での修正目標値が明確になるかどうかが変わってきます。

許容残留比不釣合い（eper［μm］）は、G等級と回転速度 n（min⁻¹）から次の式で求まります。

$$e_{per} = \frac{G \times 9550}{n}$$

そして、ロータ質量 m（kg）を乗じることで、許容残留不釣合い量（g・mm）が算出されます。

$$U_{per} = e_{per} \times m$$

具体的な数字でイメージしてみましょう。たとえば質量 50 kg、使用回転数 1500 rpm のポンプインペラを G6.3 で管理する場合を考えます。

$$e_{per} = \frac{6.3 \times 9550}{1500} \approx 40.1 \, \mu m$$

$$U_{per} = 40.1 \times 50 = 2005 \, g \cdot mm$$

一方、同じロータを G2.5 で管理すると。

$$e_{per} = \frac{2.5 \times 9550}{1500} \approx 15.9 \, \mu m$$

$$U_{per} = 15.9 \times 50 = 795 \, g \cdot mm$$

つまり G6.3 と G2.5 では、許容残留不釣合い量が約 2.5 倍も違います。これは軸受にかかる遠心力の差に直結します。大きな違いですね。

さらに重要なのは、G等級は回転数とセットで初めて意味を持つという点です。「G2.5でバランスを取った」という表現だけでは不十分で、「何 rpm で運用するのか」をセットで管理しなければ、同じ G2.5 でも許容値が大きく変わってしまいます。HAIMER 社の技術資料にも「バランス等級は常に特定の回転速度に対してのみ有効」と明記されています。回転数とセットで管理するのが原則です。

この計算が手間な場合は、Mahiro Apps が公開している「動バランス計算シミュレーター」（ISO 1940対応）を活用すると、質量・回転数・G等級を入力するだけでリアルタイムに許容残留アンバランス量と修正質量が算出されて便利です。

参考：ISO 1940 準拠のバランス計算をブラウザ上で行えるシミュレーター
動バランス計算シミュレーター｜ISO 1940 許容残留アンバランス（Mahiro Apps）

バランス修正の等級を間違えると軸受寿命が半分になるメカニズム

「数グラムのズレがなぜ軸受を壊すのか？」と思う方も多いかもしれません。ここが、現場で等級をないがしろにしがちな根本的な誤解のポイントです。

不釣合いがある回転体を回転させると、その重心の偏りが遠心力として軸受に作用します。この遠心力 F（N）は次の式で表されます。

$$F = U \times \omega^2 = U \times \left(\frac{2\pi n}{60}\right)^2$$

ここで重要なのは、遠心力は回転速度の2乗に比例するという点です。たとえば回転数が2倍になれば、同じアンバランス量でも遠心力は4倍に膨れ上がります。現場でよく扱う 3000〜6000 rpm の回転機械では、この効果が非常に大きく出ます。

大手プラントメーカーで30年のキャリアを持つエンジニアがまとめた事例記事によれば、回転体のアンバランスが適切に修正されていないと「異常なスラスト荷重によるベアリングの短寿命化」「メカニカルシールの損傷による漏れ」「インペラとケーシングの接触」といった深刻なトラブルに直結します。なかでも軸受寿命への影響は特に大きく、G6.3 のままで運用しているポンプや回転機械では、適切に G2.5 管理された機械と比べて軸受寿命が大幅に短くなることが具体例として示されています。

軸受の寿命は荷重の3乗（玉軸受の場合）または10/3乗（ころ軸受の場合）に反比例します。不釣合いによって軸受への動荷重が10〜20%増えるだけで、理論上の寿命が30〜50%近く短縮される計算になります。痛いですね。

金属加工現場でロールや主軸を扱う際、「まあこのくらいのバランスで大丈夫だろう」という判断が軸受の早期交換コストや機械ダウンタイムに直結します。軸受1個の交換コストは数万円〜数十万円、段取りを含めた停止損失はさらに大きくなることを念頭に置いておく必要があります。

参考：ポンプエンジニア視点でバランス等級G6.3の物理的意味と軸受寿命への影響を解説
ベアリングの寿命を半分にする。ポンプのバランス品質等級『G』の意味（note）

静バランスだけでは不十分な理由：動バランス修正が必要なケース

「静バランスを取ったのになぜ振動が出るのか？」という疑問は、金属加工現場で繰り返し起きるトラブルの定番です。この疑問の答えは、「偶不釣合い（カップルアンバランス）」の存在にあります。

静バランス（1面修正）は、回転体の重心が回転軸上にない「静不釣合い」を取り除く方法です。回転体をレールに乗せると重い側が下に向く、あの現象を修正するイメージです。静かな状態（回転させず）で現れる不釣合いが対象です。

一方、動不釣合いには「偶不釣合い（カップルアンバランス）」が含まれます。これは回転体の前側と後側で質量の偏り方向が逆になっている状態で、止まっている状態では全く検出できません。回転させて初めて現れる不釣合いです。つまり静バランスだけでは見えない問題が隠れているということです。

島津製作所の技術資料によれば、偶不釣合いは「回転することで初めて現れる不釣合い」であり、修正には左右2箇所の修正面が必要な「2面修正（動バランス修正）」が不可欠です。長さのあるロールや主軸ほど、この偶不釣合いの影響が顕著に出ます。

• 静バランスが有効なケース：ディスク形状（直径に対して幅が極端に薄い）の回転体。例：薄いフライホイールや砥石車の1枚もの。
• 動バランス（2面修正）が必要なケース：軸長のあるロール、主軸、ターボ機械のインペラ、工具ホルダーなど。長さ方向に質量が分布している回転体すべて。

金属加工現場では印刷ロールや製紙ロール、工作機械の主軸がこれに該当します。これらに静バランスだけを取っている場合、表面上は「バランス修正済み」でも実際には偶不釣合いが残留しているリスクがあります。

アンバランスの修正方法は大きく2つです。「増量法（ウェイトを取り付ける）」と「除量法（金属を削る）」で、どちらが適切かは回転速度、素材、修正部位によって現場ごとに判断が必要です。ロール端面への孔加工・鉛の取り付けが一般的な現場対応として挙げられます。

参考：動バランスと静バランスの原理・修正方法の詳細解説（島津製作所）
バランサ豆知識（島津製作所）

工作機械主軸・ロール加工での等級選定：現場でよくある見落としポイント

理論を理解しても、「実際の現場でどのG等級を選べばいいのか」で迷うことがあります。JIS B0905の参考付表には推奨等級が掲載されていますが、「一般機械の部品」としてG6.3で管理しているケースと、「工作機械主軸」としてG2.5で管理すべきケースが混同されやすい点は要注意です。

等級の選定です。

• 🔩 工作機械主軸（マシニングセンタ・旋盤の主軸）：G2.5　高速回転のため、G6.3では軸受負荷が大きすぎる。
• 💡 研削盤のといし軸：G1〜G0.4　特に精密研削盤ではG0.4が必要になる場合もある。
• 🏭 製紙・印刷ロール、ファン：G6.3　JIS推奨値であり、これを守ることが最低ライン。
• ⚡ ポンプ羽根車・遠心分離機ドラム：G6.3（一般）〜G2.5（高性能）　用途と回転数に応じて判断する。

現場でよく起きる見落としが2つあります。

1つ目は、「工具交換後のバランス変化を無視している」ケースです。 Sandvik Coromant の技術資料によると、マシニングセンタでの工具交換時に径方向・角度方向のクランプ誤差が発生し、同じ工具ホルダーを装着し直すたびにシステム全体のバランス状態が変化します。個々の部品を単体でG2.5に仕上げていても、組み付け後の合計バランスがそれを超えることがあるため、高速切削（10,000 rpm 以上）では特に注意が必要です。

2つ目は、「回転数を変更したときに等級の再確認をしていない」ケースです。 G等級の許容残留比不釣合いは回転数に反比例します。3000 rpm 向けに G6.3 でバランス修正した回転体を、設備改修後に 6000 rpm で使用した場合、実質的なバランス品質は G6.3 相当から G12.6 相当に劣化したのと同じ状態になります。回転数が変われば修正目標を見直す必要があります。

参考：高速切削における工具バランス等級の選定とISO 16084の考え方
工具のバランス調整とRPM（Sandvik Coromant）

また、ロール製作においてバランス等級の良い回転体を作るには、①素材に巣のない鉄鋼材料を使う、②旋盤・研磨機で内外径を加工して肉厚を均一にする、③精密軸受を採用するという3つのアプローチが有効です。これは加工精度そのものがバランス品質に直結することを意味しています。バランス修正は「後工程で補う」のではなく、「加工精度を高めて不釣合いそのものを減らす」という視点が、長期的なコスト削減につながります。

参考：ロールの許容残留不釣合い量の計算方法とバランス修正・バランス等級の良いロール製作ノウハウ
【計算方法】ロール（回転体）の残量不釣り合い（しんめ倉庫）
