圧造 金属加工の特徴とメリットから製造工程まで

圧造 金属加工の基本

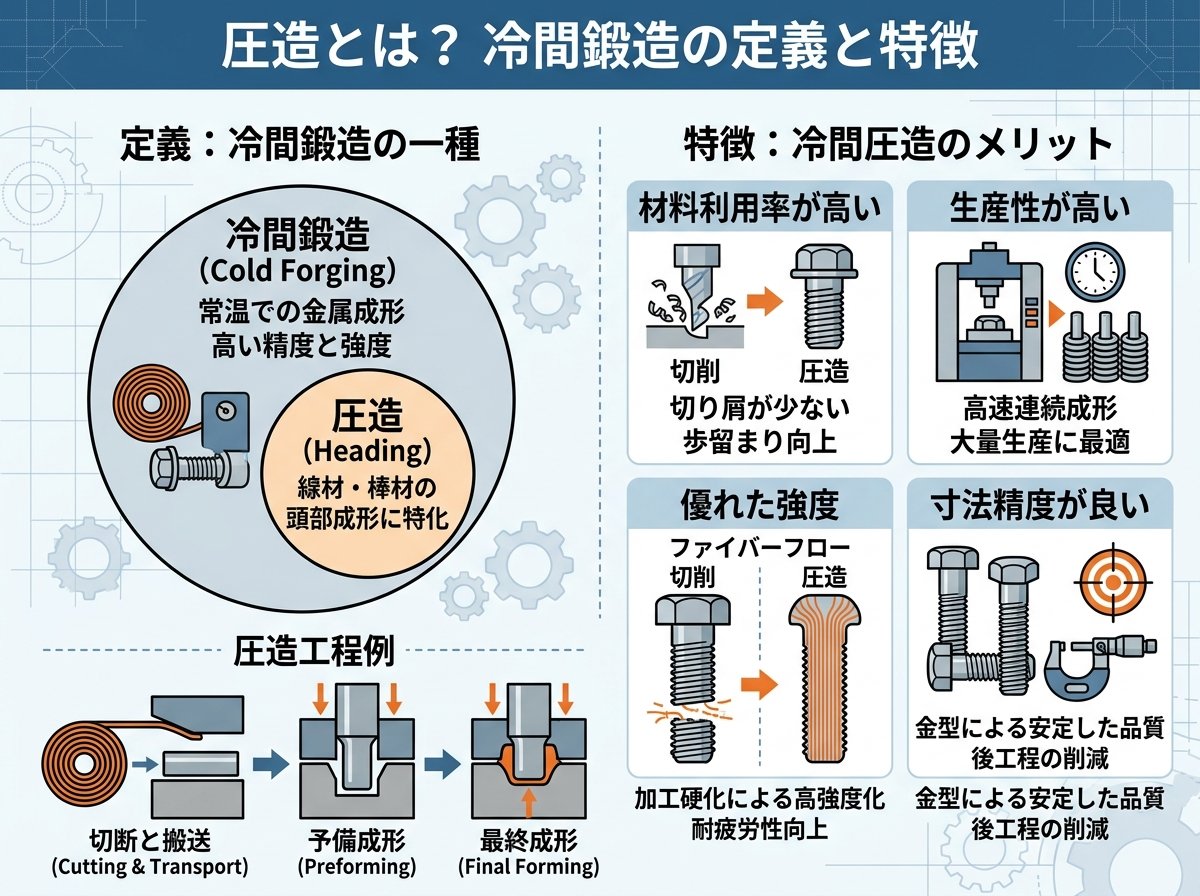

圧造とは？冷間鍛造の定義と特徴

圧造とは、常温（室温）環境下で金属材料に圧力を加えることで目的の形状まで変形させる塑性加工の一種です。特に「冷間圧造」と呼ばれる手法は、金属を加熱せずに常温のまま加工するため、高い精度と機械的特性を維持できる優れた加工法です。



圧造加工の最大の特徴は、金属が持つ「塑性」という性質を利用していることです。塑性とは、外力を加えて変形させた後、その力を取り除いても元の形に戻らない性質のことを指します。このような金属の性質を利用して、複雑な形状の部品を効率的に生産することができます。



圧造は一般的に横方向から圧力を加える加工方法を指し、上からの圧力で変形させる加工を「鍛造」と区別することもあります。しかし、業界では「冷間鍛造」と「冷間圧造」という用語はほぼ同じ意味で使用されることが多いです。



圧造加工は大きく分けて以下の温度帯に分類されます。

• 冷間圧造: 常温で行う加工法で、寸法精度が高く表面仕上がりが良好
• 温間圧造: 再結晶温度より低い温度で行う中間的な加工法
• 熱間圧造: 再結晶温度以上に加熱して行う加工法で、大きなサイズや複雑な形状に適している

特に冷間圧造は、熱による素材への影響がなく、機械的特性や仕上がりが非常に優れているため、精密な部品製造に広く利用されています。

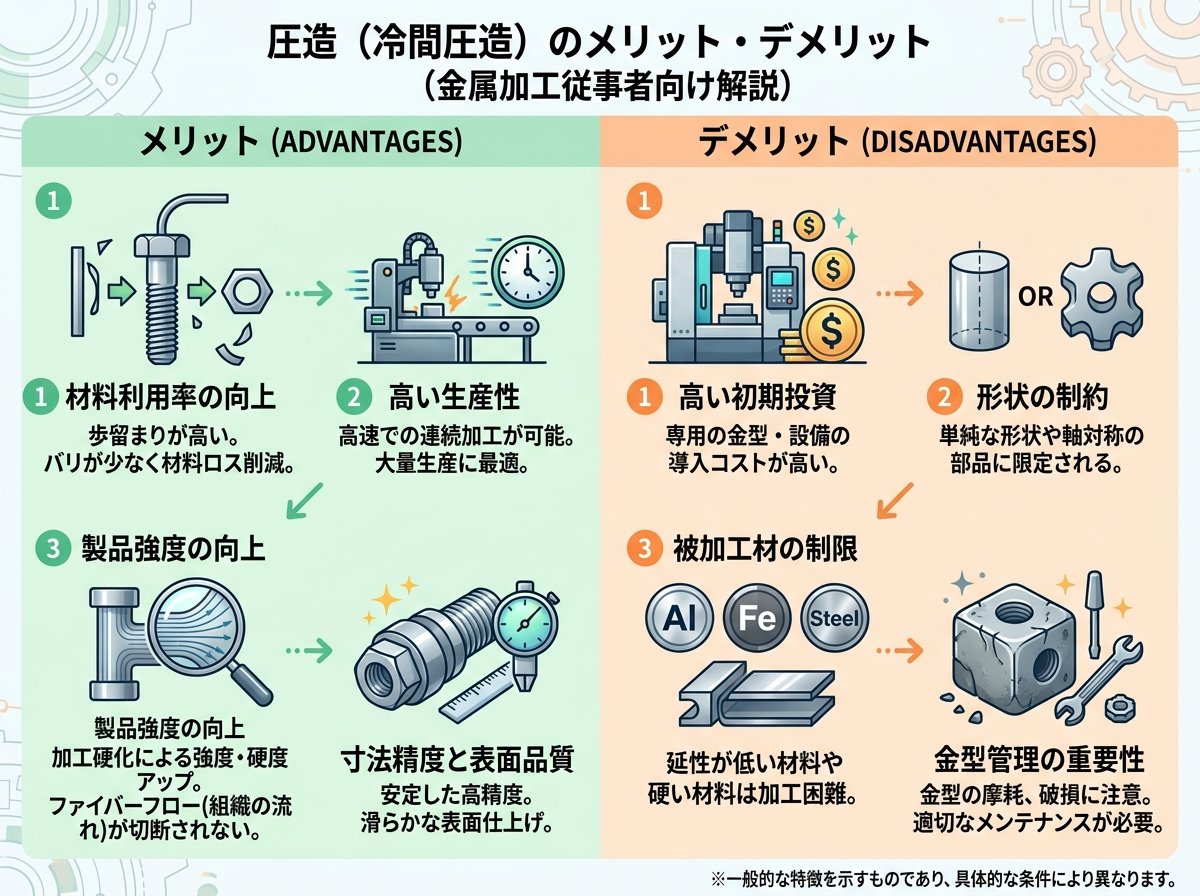

圧造 金属加工のメリットとデメリット

圧造による金属加工には、他の加工方法と比較して数多くのメリットがありますが、同時にいくつかのデメリットも存在します。ここでは、その両面を詳しく見ていきましょう。



【メリット】

1. 高い寸法精度:
   • 研磨加工では表せないほどの切削加工に近い精度を実現可能
   • 複雑な形状でも均一な精度を維持できる
2. 優れた表面品質:
   • 表面形状が滑らかに仕上がる
   • 追加の表面処理が不要になることも多い
3. 高い生産性:
   • 加工速度が非常に速く、大量生産に適している
   • 金型を使用するため、製品の製造サイクルタイムが短い
4. 材料の有効活用:
   • 切削加工と違い、材料の無駄がほとんどない（歩留まりが良い）
   • 材料利用効率の高さがコスト削減につながる
5. 強度の向上:
   • 加工硬化により、製品強度が増す
   • ファイバーフロー（金属繊維状組織）の流れに沿った設計で強度が向上
6. 環境への配慮:
   • 切り屑が出ないため、廃棄物処理コストが低減
   • エネルギー消費も比較的少ない

【デメリット】

1. 金型が必要:
   • 初期投資として金型製作費用がかかる
   • 金型の製作には時間がかかるため、短納期対応が難しい場合がある
2. 小ロット生産の不向き:
   • 少量生産では金型費用の償却が難しく、単価が高くなる
   • 試作品や小ロット品は切削加工の方が経済的な場合が多い
3. 複雑形状への制約:
   • 大きな変形や非常に複雑な形状には不向き
   • 設計の自由度が切削加工より低い場合がある
4. サイズの制限:
   • 大型製品は常温での変形が難しいため製造に限界がある
   • 大きなサイズになると、熱間鍛造などの別工法が必要になる
5. 材料の制約:
   • すべての金属材料に適用できるわけではない
   • 硬度の高い材料では加工が困難な場合がある

これらのメリットとデメリットを考慮し、製品の特性、生産数量、コスト要件などに基づいて適切な加工方法を選択することが重要です。特に量産品の製造においては、初期投資は大きくなるものの、長期的にはコスト効率の高い圧造加工が選ばれることが多いでしょう。



圧造によるヘッダー加工の工程と種類

圧造の具体的な応用例として広く知られているのが「ヘッダー加工」です。ヘッダー加工とは、冷間圧造の一種で、主にねじやボルトの頭部を成形するために使用される技術です。この工程は「冷間圧造」とも呼ばれ、英語では「Heading」または「Cold Heading」と表現されます。



ヘッダー加工の基本工程
ヘッダー加工は以下のような流れで行われます。

1. 材料準備:
   • コイル状の線材を引き伸ばして真っ直ぐにする
   • 必要な長さにカットする
2. 頭部成形:
   • 切断された材料を丸駒（ダイス）の中心へ搬送
   • 第1パンチ（予備成形）で材料に圧力を加え、予備形状を作る
   • 第2パンチ（仕上げ）でさらに圧力を加え、最終的な頭部形状を成形
3. 排出:
   • けり出しピンにより、成形された部品をダイスから取り出す

ヘッダー加工の主な種類
ヘッダー加工には、成形方法によっていくつかの種類があります。

1. 据え込み（アプセット）加工:
   • パンチでたたいて材料径より大きくする工法
   • ボルトやリベットの頭部形成に使用される
2. 強制（密閉）絞り加工:
   • 金型内に材料を入れ、密閉した状態でパンチにより前方に押し出す
   • 大きな絞り（断面減少率）が得られる
3. オープン（開放）絞り加工:
   • 金型から一部材料が出た状態で頭部をたたき、軸を絞る
   • 小さな断面減少率の工法で、据え込みと同時に行われることが多い
4. 後方押し出し加工:
   • 金型内へ材料を入れ、ピンを押し込んで後方へ余肉を押し出す
   • 穴あけなどに使用される
5. トリーミング加工:
   • 余肉をカットして成形する
   • 六角ボルトの頭部六角形状の成形などに利用される

ヘッダー機械の種類
ヘッダー加工には、加工する段数によって様々な機械が使用されます。

• シングルヘッダー: 1段階の成形を行う
• ダブルヘッダー: 2段階（予備成形と仕上げ）の成形を行う一般的な機械
• 多段ヘッダー: 複数の段階で成形を行い、複雑な形状を作る

特にボルトやナットなどの締結部品の製造には、ダブルヘッダー（Double Header）と呼ばれる2段式の機械が広く使用されています。この機械により、高精度な頭部形状が効率的に成形されます。



冷間鍛造の詳細な工程と特徴について詳しく解説されています

圧造と切削加工の違いと選び方

金属部品の製造方法として代表的な「圧造」と「切削加工」は、それぞれ異なる特性と利点を持っています。両者の違いを理解し、適切な加工方法を選択することが製品の品質とコスト効率に大きく影響します。



基本的な加工原理の違い

• 圧造: 金属に圧力を加えて「塑性変形」させることで成形する
• 切削加工: 刃物を使って金属材料を削り取ることで形状を作り出す

強度の違い
圧造部品は切削加工部品よりも強度が高くなる傾向があります。その理由は以下の通りです。

1. 加工硬化: 冷間圧造の過程で金属が移動し、圧力が加わるたびに硬さや引張強度が増加します。
2. ファイバーフロー: 切削加工では金属の繊維状組織（ファイバーフロー）が切断されますが、圧造ではこれが連続して残ります。この連続性が強度向上につながります。
3. 材料特性の活用: 低炭素鋼やステンレス鋼などの一部の材料は、冷間圧造過程で特に強度が増します。

表面品質と精度
両方の加工方法で高精度な部品が製造可能ですが、特徴に違いがあります。

• 圧造: 滑らかな表面仕上がりが特徴で、金型の精度に依存
• 切削加工: より複雑で精密な形状に対応可能、ただし工具の摩耗による影響を受ける

生産効率とコスト比較

項目	圧造	切削加工
初期投資	高い（金型費用）	低い（工具費用）
生産速度	非常に高速	比較的遅い
材料効率	高い（廃材少）	低い（切り屑が発生）
小ロット生産	不向き	適している
大量生産	非常に適している	コスト高になりやすい

適切な選択のための判断基準
以下の条件に基づいて適切な加工方法を選択することが重要です。

1. 生産数量:
   • 大量生産（数千個以上）→ 圧造が有利
   • 少量生産（数十〜数百個）→ 切削加工が有利
2. 製品の複雑さ:
   • 複雑な形状、微細な特徴 → 切削加工
   • 比較的シンプルな形状 → 圧造
3. 求められる強度:
   • 高い機械的強度が必要 → 圧造
   • 複雑な形状と中程度の強度 → 切削加工
4. サイズと材料:
   • 小〜中サイズの部品 → 圧造可能
   • 大型部品 → 切削または熱間鍛造
   • 特殊材料や硬い材料 → 切削加工が一般的
5. 納期:
   • 短納期、試作品 → 切削加工
   • 長期的な量産 → 圧造

例えば、ボルトやナットなどの締結部品は、その大量生産性と求められる強度特性から、圧造が最適な製造方法となっています。一方、複雑な機械部品や少量生産のカスタム部品には切削加工が選ばれることが多いです。



圧造技術の最新動向と今後の展望

圧造技術は長い歴史を持ちながらも、現代の製造業の要求に応えるため常に進化しています。ここでは、現在の最新動向と将来の展望について探ってみましょう。



スマートファクトリー化と圧造技術
圧造加工も例外なくデジタル化・スマート化の波に乗り始めています。

• IoTセンサーの活用: 圧造機械に各種センサーを取り付け、リアルタイムでの加工状態モニタリングを実現
• データ分析による予知保全: 収集したデータを分析し、金型の摩耗予測や機械の故障予防を可能に
• 自動調整システム: 加工条件を自動的に最適化し、品質のばらつきを最小化

このような技術導入により、圧造工程の安定性と効率性が大幅に向上しています。



新素材への対応
従来の鉄鋼材料だけでなく、新素材に対する圧造技術も発展しています。

• チタン合金の冷間圧造: 医療機器や航空宇宙部品向けの高強度・軽量部品の製造
• 高エントロピー合金: 複数の元素をほぼ等量含む新しい合金系への圧造適用
• アルミ・マグネシウム合金: 自動車の軽量化需要に応える高精度圧造部品

環境対応型圧造技術の進化
環境負荷低減は製造業全体の課題であり、圧造技術もその例外ではありません。

• 潤滑剤の削減・代替: 従来の石油系潤滑剤から環境負荷の少ない生分解性潤滑剤への転換
• エネルギー効率の改善: 省エネルギー型の圧造機械の開発
• カーボンフットプリントの可視化: 製造過程でのCO2排出量の計測と削減

ハイブリッド加工技術の発展
圧造と他の加工技術を組み合わせた複合加工法の研究も進んでいます。

• 圧造+切削の一体化: 一つの機械で圧造と精密切削を連続して行うシステム
• 圧造+接合技術: 異種材料の部品を圧造時に同時接合する技術
• 積層造形と圧造の融合: 3Dプリントで作ったプリフォームに圧造加工を施す新手法

AI活用による圧造プロセスの最適化
人工知能（AI）の発展により、圧造工程にも革新が起きています。

• 金型設計の自動最適化: AIによる金型設計の自動最適化で開発期間短縮
• 加工条件の予測モデル: 機械学習を用いた最適加工条件の予測
• デジタルツイン: 物理的な圧造工程の仮想モデルによるシミュレーション精度向上

業界での採用事例
これらの新技術は既に一部の先進的な製造業で採用されています。

• 自動車業界では、次世代EV向けの高強度・軽量ファスナーの圧造生産
• 医療機器メーカーでは、生体適合性の高いチタン合金インプラントの圧造製造
• 電子機器分野では、微細精密部品の高速・高精度圧造が実用化

今後、デジタル技術との融合が一層進み、より持続可能で効率的な圧造技術へと発展していくことが予想されます。特に少量多品種生産への対応や、完全自動化された圧造セルの実現など、従来の圧造の概念を超えた技術革新が期待されています。



新しい冷間圧造技術の研究開発事例について詳しく解説されています
