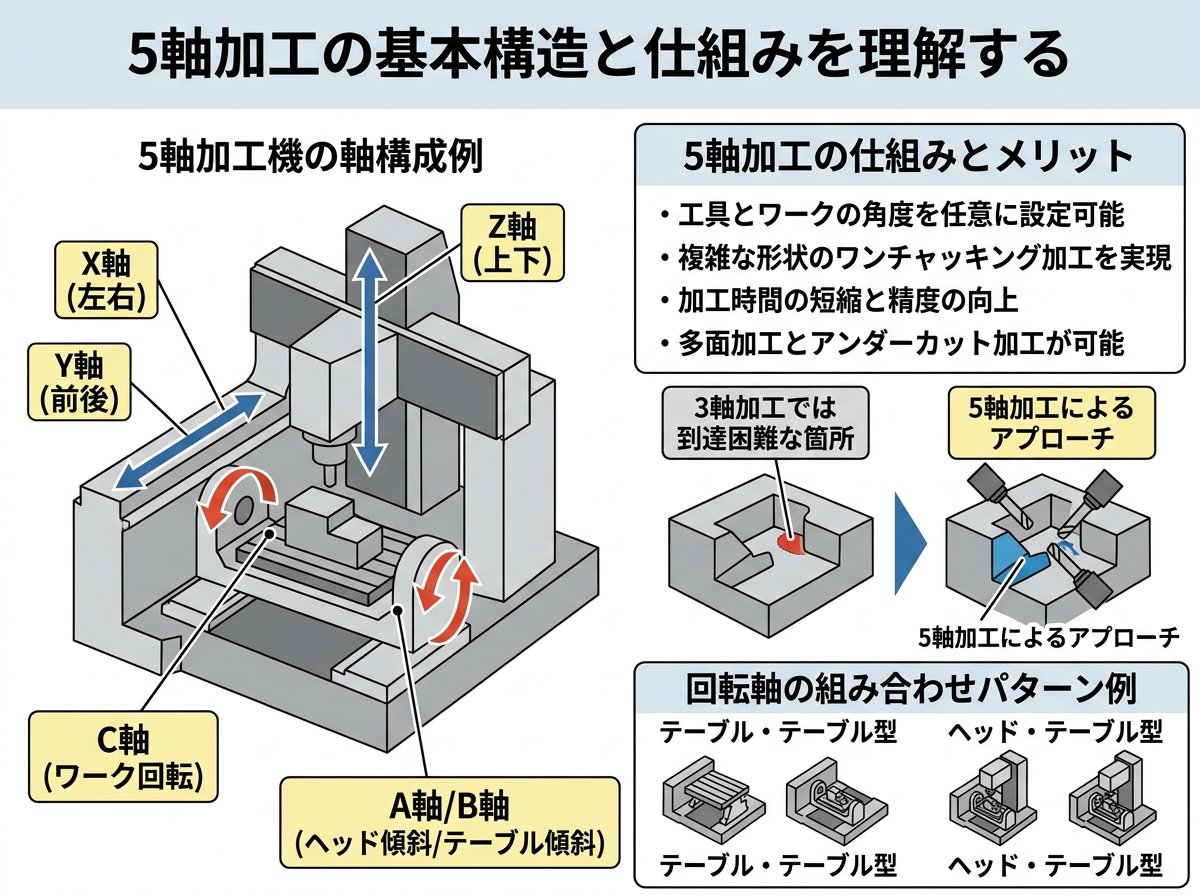

5軸加工の基本構造と仕組みを理解する



5軸加工とは、従来の工作機械が持つX軸（左右方向）、Y軸（前後方向）、Z軸（上下方向）の3つの直線軸に加え、A軸・B軸（またはC軸）という2つの回転軸を備えた加工機のことです。A軸はX軸周り、B軸はY軸周り、C軸はZ軸周りの回転を指し、これらの軸を組み合わせることで、工具やワーク（加工対象）をあらゆる角度から精密に位置決めできます。



3軸加工と5軸加工の大きな違いは、ワークに対する工具のアプローチ角度です。3軸加工では工具は常に垂直方向からのアプローチに限られますが、5軸加工では工具をワークに対して自由な角度で当てることができます。これにより、一度の加工セットアップで複雑な形状を削り出せるという利点が生まれます。



5軸加工機には、大きく分けて「同時5軸加工」と「割出し5軸加工（インデックス加工）」の2種類があります。



• 同時5軸加工：5つの軸を同時に制御しながら連続的に動かして加工を行う方式で、滑らかな曲面などの複雑形状の加工に適しています。
• 割出し5軸加工：加工中は3軸で動作し、必要に応じて回転軸を使ってワークの角度を変える方式で、比較的シンプルな操作で多面加工が可能です。

5軸加工機の構造にも様々なタイプがあり、テーブル旋回型、主軸旋回型、複合型などがあります。それぞれ特性が異なるため、加工する部品や用途に合わせて最適な機種を選択することが重要です。

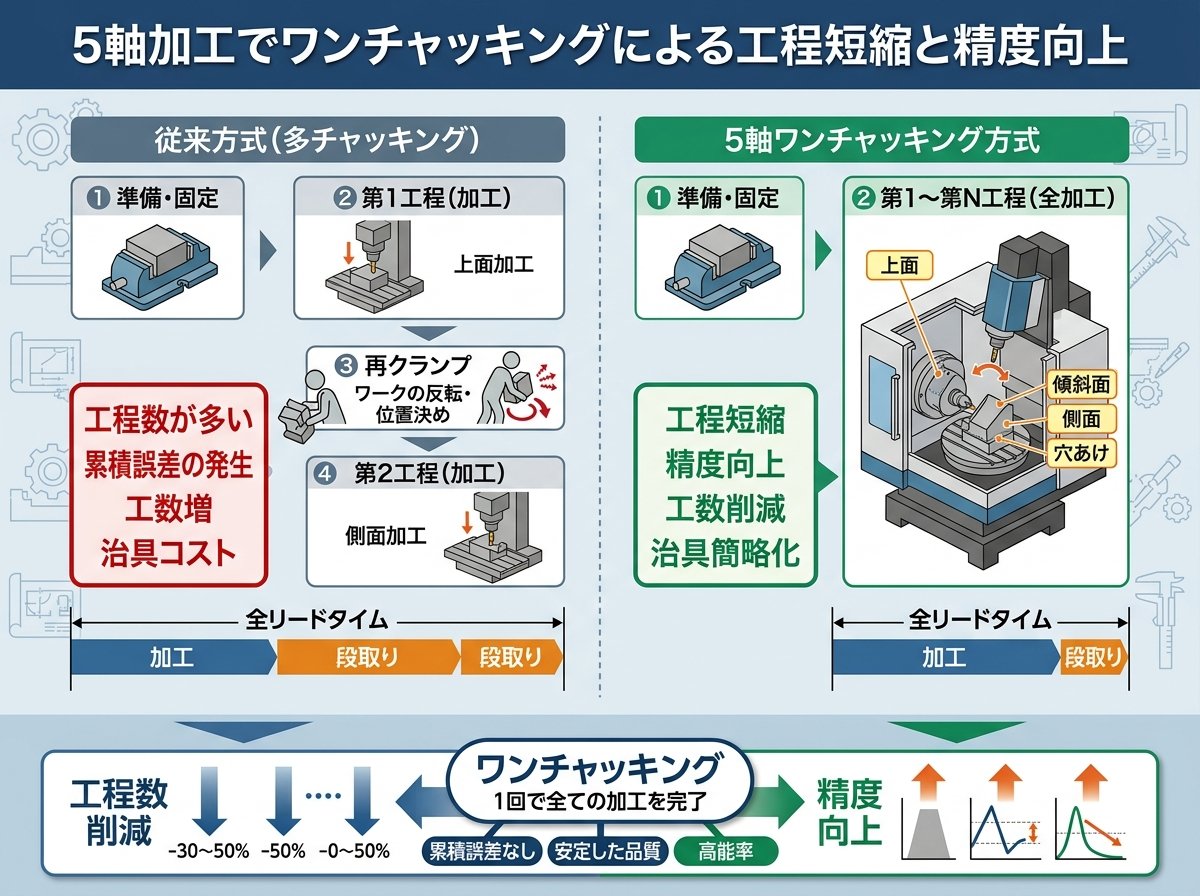

5軸加工でワンチャッキングによる工程短縮と精度向上



5軸加工の最大の特長のひとつが、「ワンチャッキング（一度の固定）」で複雑な形状の部品を完成まで仕上げられる点です。従来の3軸加工では、ワークの様々な面を加工するためには、加工面ごとに取り外して向きを変え、再度固定するという「段取り替え」作業が必要でした。



この段取り替え作業には、次のような問題点がありました。

1. 作業時間の増加（全加工時間の30〜50%を占めることも）
2. 段取り替えのたびに生じる位置ズレによる精度低下
3. 熟練作業者の技術に依存する部分が大きい

5軸加工によるワンチャッキング加工では、これらの問題を一気に解決できます。実際のデータによると、段取り時間を最大50%削減できるケースもあり、製造現場の生産性に大きなインパクトをもたらします。



ある自動車部品メーカーの事例では、5軸加工機の導入によって製造工程を30%短縮し、年間5000万円以上のコスト削減に成功したという報告もあります。これは単に作業時間の短縮だけでなく、納期短縮による受注件数の増加にもつながりました。



精度面でも、複数回のセットアップが不要になることで、セットアップごとに発生していたアライメントエラーがなくなり、医療機器部品のような精密なアプリケーションでは最大30%の寸法精度の向上が確認されています。特に、航空機エンジン部品や医療用インプラントのような高精度が求められる部品製造において、この精度向上は大きな利点となっています。



5軸加工がもたらす工具寿命延長と表面品質の向上



5軸加工では、工具をワークに対して常に最適な角度で当てることができるため、工具の寿命延長と加工面の品質向上という二重のメリットが得られます。



工具寿命の延長メカニズム：
3軸加工では工具が常に垂直方向からワークに当たるため、特に傾斜面や深溝を加工する場合には無理な力がかかります。また、工具の届きにくい部分を加工するためには、工具を長く突き出して使用する必要があり、これが振動（びびり）や工具のたわみを引き起こし、精度低下や工具の早期摩耗の原因となっていました。



5軸加工では次のような改善が可能です。

• 工具を短く設定（突き出し量を最小限に）できるため、剛性が向上し振動が抑制される
• 工具を傾けることで、ボールエンドミルの先端（周速がゼロに近い部分）を避けて加工できる
• 切削負荷が均一になり、工具の摩耗が少なくなる

実際のデータによると、同じ加工でも5軸加工に切り替えることで工具寿命が2〜3倍に延びるケースもあります。これは工具コストの削減だけでなく、工具交換の頻度減少による機械の停止時間削減にもつながります。



表面品質の向上：
5軸加工による表面品質の向上は、次の要因によってもたらされます。

1. 工具の最適な傾斜角度による切削効率の向上
2. 振動（びびり）の抑制による表面粗さの改善
3. 加工段差の低減による滑らかな表面の実現

特に航空宇宙産業や自動車産業では、部品の空力特性や見た目の美しさが重要視されるため、この表面品質の向上は大きな価値があります。金型メーカーの事例では、5軸加工の導入により研磨などの二次加工が不要になり、全体の工程を約4割短縮できたという報告もあります。



5軸加工技術の導入事例と業界別活用法



5軸加工技術は様々な業界で革新的な製造プロセスを実現しています。業界別の具体的な活用事例を見ていきましょう。



航空宇宙産業：
航空宇宙分野では、複雑な形状と高い精度が要求される部品が多く、5軸加工の恩恵を最も受けている業界の一つです。



• ジェットエンジンのタービンブレード：流体力学的に最適化された複雑な曲面形状を持ち、高温・高圧に耐える必要がある
• インペラー（羽根車）：複雑な3D形状で、従来は多数の工程に分けて製造していたものを一度の加工で完成
• 機体構造部品：軽量化のために薄肉形状で設計された部品も高精度に加工

例えば、あるジェットエンジンメーカーでは、5軸加工機の導入によりタービンブレードの製造時間を40%短縮し、燃料効率の向上にも貢献しています。



医療機器産業：
医療分野では、人体に使用する高精度な部品製造に5軸加工が活用されています。



• 人工関節・インプラント：人間の骨格に完全にフィットする複雑な形状
• 歯科用補綴物：患者ごとにカスタマイズされた精密な形状
• 外科手術器具：複雑な形状と高い精度が要求される

医療分野では特に材料（チタン合金など）の加工難易度が高いケースが多いですが、5軸加工の最適な刃先角度制御により、効率的な加工が可能になっています。



自動車産業：
自動車業界では、エンジン部品やトランスミッション部品など、複雑な形状と高い精度が求められる部品製造に5軸加工が活用されています。



• シリンダーヘッド：複雑な内部冷却水路を持つ部品
• ターボチャージャー部品：熱効率を最大化するための複雑形状
• サスペンション部品：車両性能に直結する高精度部品

あるスポーツカーメーカーでは、5軸加工の導入によりエンジン部品の軽量化と高出力化を同時に実現し、パフォーマンスの向上に成功しています。



金型製造：
金型業界では、複雑な形状の金型を高精度に加工するために5軸加工が不可欠になっています。



• 自動車のヘッドライト金型：複雑な光学曲面を持つ金型
• 電子機器のコネクター金型：微細で複雑な形状の精密金型
• 家電製品の外装金型：美観と機能性を両立させる金型

名古屋精密金型の事例では、5軸加工機の導入により、100分の1mm台の精度が要求されるヘッドランプの金型形状を、ワンチャッキングで加工することで工数削減と高精度加工を同時に実現しています。



5軸加工とAI技術の融合がもたらす次世代の可能性



製造業はいま、5軸加工技術とAI（人工知能）の融合という新たな革新の段階に入りつつあります。この融合がもたらす可能性について探ってみましょう。



AI支援による加工最適化：
最新の5軸加工システムでは、AIが過去の加工データやセンサーデータを分析し、最適な加工条件を自動的に導き出します。具体的には。

• 材料特性に基づいた最適な工具経路の自動生成
• リアルタイムでの切削条件（送り速度、回転速度など）の最適化
• 工具摩耗の予測と最適なタイミングでの交換推奨

このようなAI支援により、熟練技術者でなくても高度な5軸加工プログラミングが可能になり、技術者不足の解消にも貢献します。



予知保全システムの進化：
AIと5軸加工機のセンサー技術を組み合わせた予知保全システムにより、機械の故障を事前に予測し、ダウンタイムを最小化することが可能になります。



• 振動センサーによる異常検知と早期対応
• 主軸やボールねじなどの重要部品の劣化予測
• 最適なメンテナンスタイミングの提案

ある工作機械メーカーのデータによると、AI予知保全システムの導入により、予期せぬ機械停止が70%減少し、年間の保守コストが25%削減されたという事例があります。



デジタルツインによる仮想検証：
5軸加工の複雑な動きをデジタルツイン（物理的な実体を仮想空間に再現する技術）で事前に検証することで、実機での加工前に潜在的な問題を発見し、修正することが可能になります。



• 衝突や干渉のリスクを事前に検出
• 多様な加工条件をシミュレーションし、最適条件を決定
• 加工時間やコストの正確な予測

このデジタルツイン技術とAIの組み合わせにより、試作レスでの量産立ち上げも視野に入ってきています。



自律型5軸加工システムの展望：
将来的には、AIが完全に自律的に5軸加工を管理する「自律型加工システム」の実現も期待されています。これには。

• CADデータから最適な加工方法を自動決定
• 材料の個体差や環境変化に適応する自己学習型制御
• 複数の加工機を連携させた効率的な生産ライン構築

こうした技術が実現すれば、人手不足や技術伝承の課題を抱える製造業に大きな変革をもたらすでしょう。



すでに一部の先進企業では、5軸加工とAIの融合によって、従来比30%以上の生産性向上を達成した事例も報告されています。5軸加工の高度な機械能力とAIの知的処理能力を組み合わせることで、製造業の未来はさらに広がりを見せているのです。
