絶縁抵抗0の原因と対策
電気設備で絶縁抵抗値が0になる原因には配線の劣化や湿気、ショートなどがあります。適切な測定方法と対策により安全性を確保できますが、どのように対処すべきでしょうか？

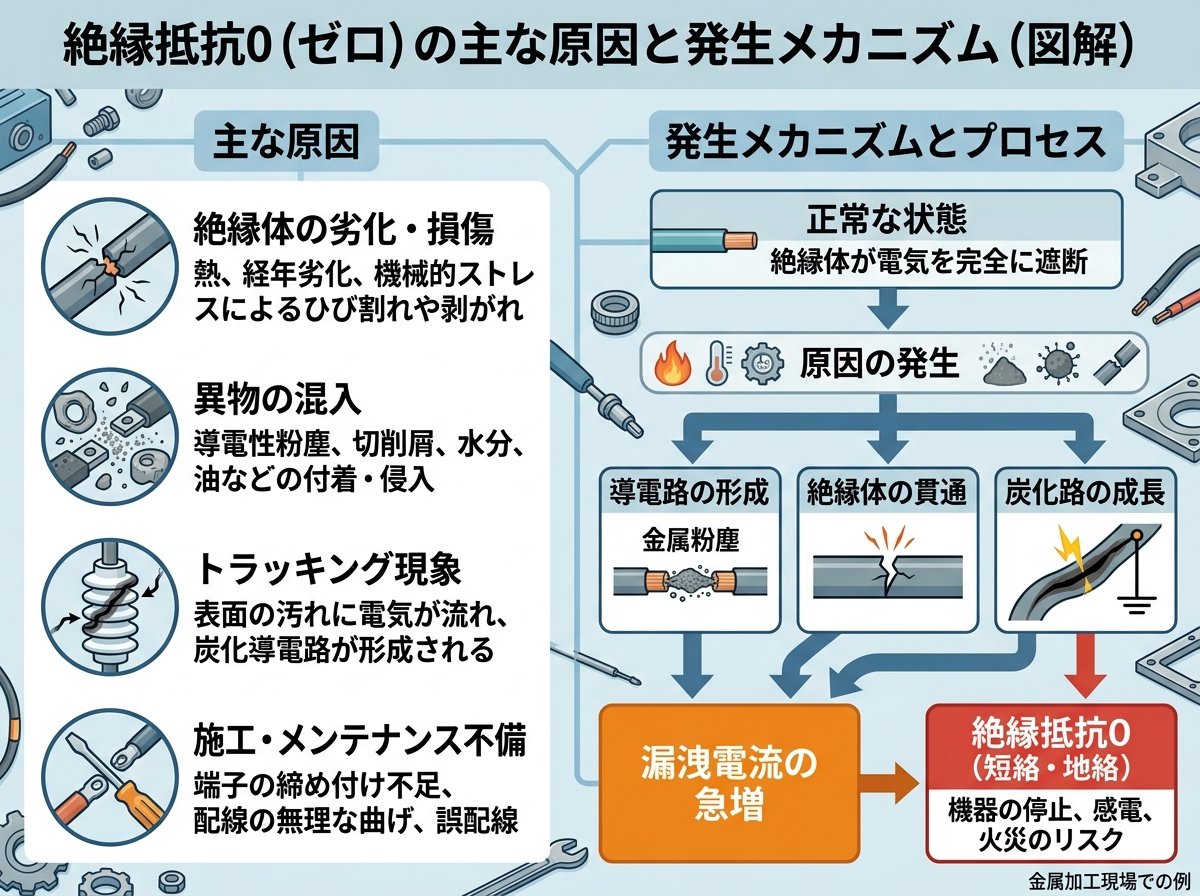

絶縁抵抗値が0Ωを示す状態は、電気回路において極めて危険な状況です。この現象は主に完全短絡（ショート）状態を意味し、電流が本来の経路以外に流れている証拠となります 。
参考）【分かりやすく】絶縁抵抗測定（メガー）の測定方法と判定基準に…
最も一般的な原因として、配線の被覆材料の劣化や損傷が挙げられます。電線の外皮が破損すると、導体同士が直接接触し、絶縁抵抗値は瞬時に0Ωまで低下します 。また、湿気や水分の侵入も深刻な要因で、配管内に溜まった結露水により絶縁性能が著しく悪化するケースも報告されています 。
参考）絶縁抵抗とは？【メガテスターの使い方とモーターの絶縁測定】
新築工事では、配線後にボードを張る工程でVA線にネジが貫通してしまう物理的損傷も発生原因の一つです 。このような機械的要因による損傷は、作業者の注意不足や施工手順の問題から生じることが多く、竣工検査時の線間抵抗測定で発見されます 。
参考）電気工事｜絶縁抵抗測定で線間抵抗がゼロになる原因の一つ絶縁抵…

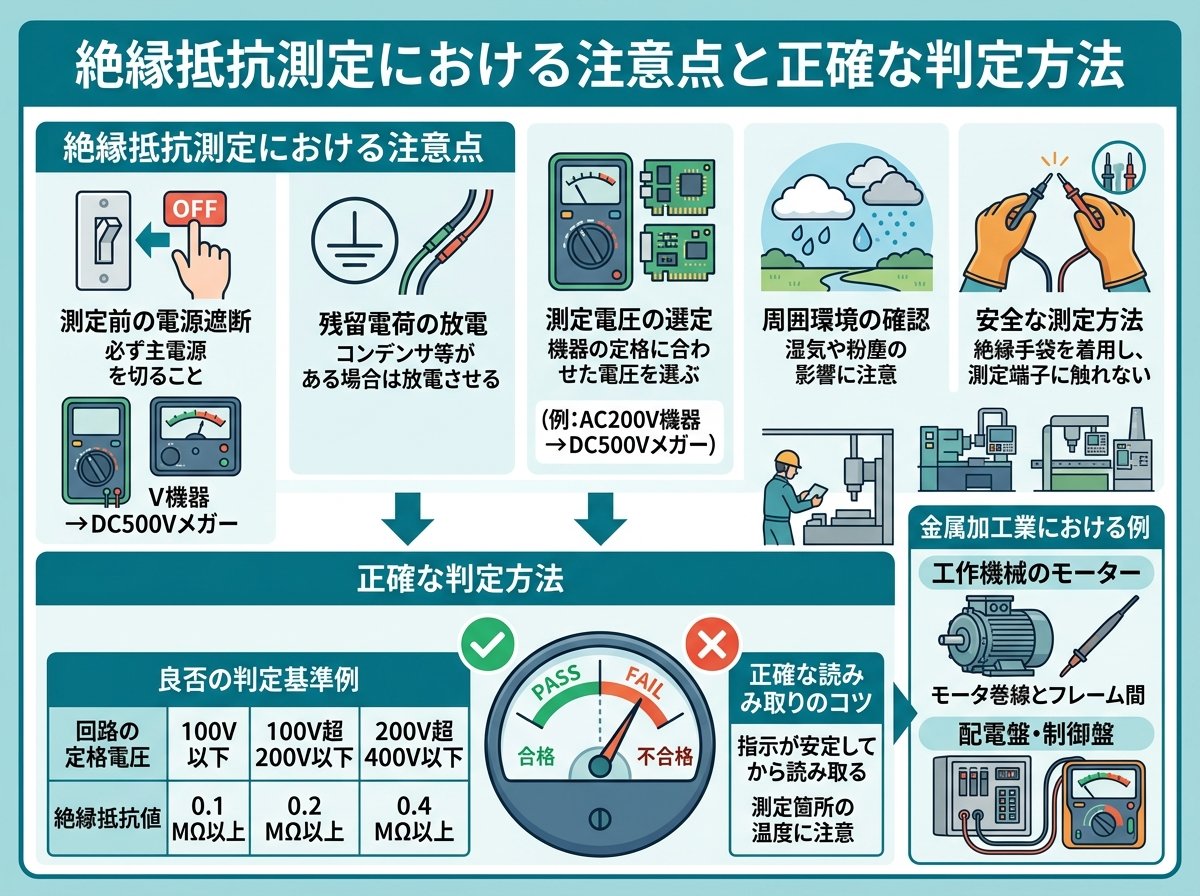

絶縁抵抗の測定では、正確な判定を行うために複数の測定手法を組み合わせることが重要です。対地間測定だけでなく、線間測定も実施することで、ショート状態を確実に検出できます 。
参考）【知識】絶縁抵抗測定だけでは不十分？回路の短絡状態を調べる方…
測定前の準備として、必ず電源を遮断し、測定器のゼロチェックを実行します。ゼロチェックでは、テストリード同士を短絡させて0MΩが表示されることを確認し、測定器の正常動作を検証します 。この手順を怠ると、実際は絶縁不良であっても正常値を示してしまう誤判定の原因となります 。
参考）http://www.eonet.ne.jp/~y-326/newpage67.htm
テスターを使用した線間抵抗測定では、抵抗レンジで数値を確認することが推奨されます。照明器具では数百kΩ～数MΩ、LEDでは数百kΩ程度の値が正常範囲ですが、0Ωに近い値が表示された場合は完全短絡を疑う必要があります 。

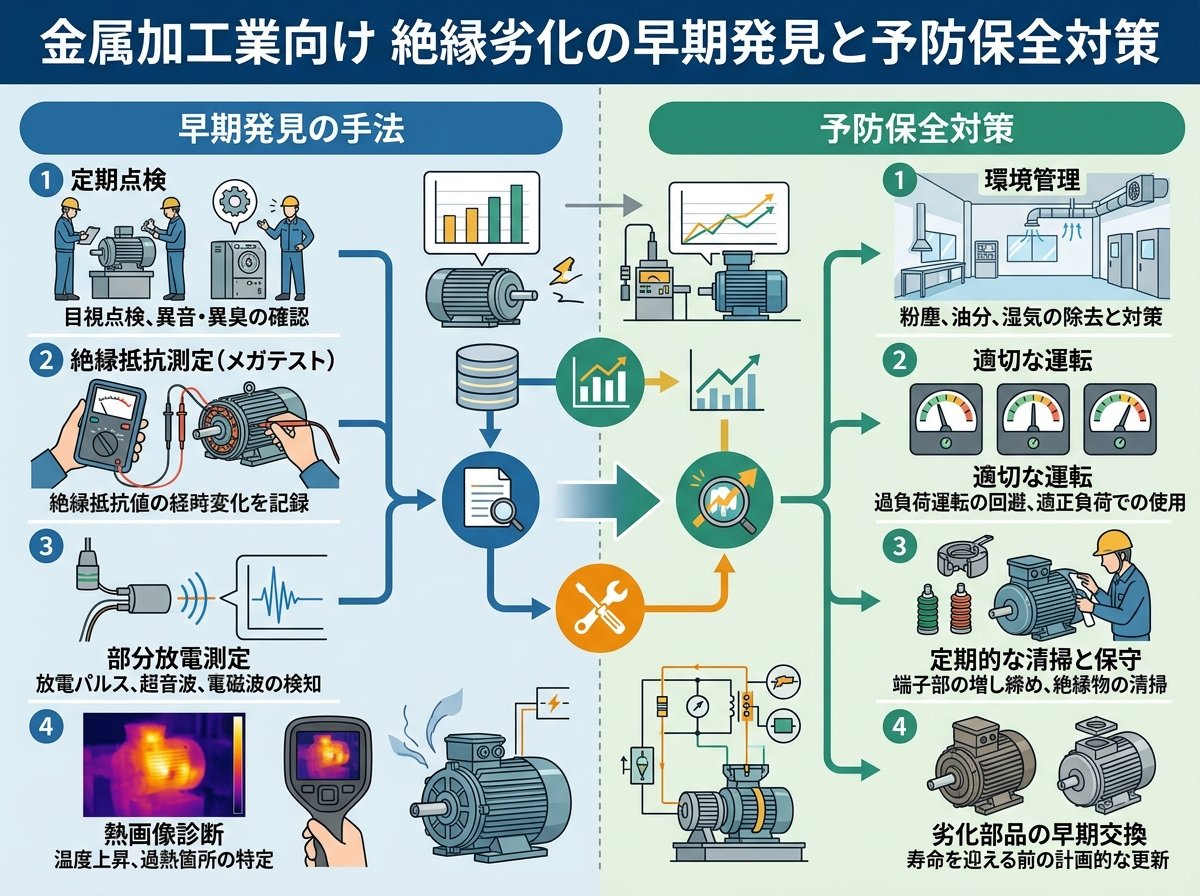

絶縁劣化を早期に発見するためには、定期的な予防保全が不可欠です。日常点検では目視による外観チェックを行い、配線の損傷や汚れの蓄積、湿気の侵入跡を確認します 。
参考）絶縁抵抗測定方法を解説！電気設備保守の基本知識 - スリーセ…
環境管理も重要な予防策で、制御盤内の湿度管理により絶縁抵抗の低下を防止できます。端子部への埃の蓄積や昆虫・ネズミの侵入も漏電の原因となるため、定期的な清掃と密閉性の確保が必要です 。
参考）制御回路の漏電防止方法 — 漏電ブレーカーの働きと絶縁抵抗値…
絶縁劣化が起こる要因の詳細解説と予防保全の重要性
測定値の傾向管理により、絶縁抵抗の低下傾向を早期に把握することも可能です。測定値が徐々に低下している場合は、完全な絶縁破壊に至る前に対策を講じることができます 。
絶縁抵抗値が0Ωを示した場合、直ちに電源を遮断し、安全確認を行った上で詳細調査を実施します。作業前の安全確認では、放電確認を必ず実行し、感電事故を防止します 。
参考）電気設備における絶縁不良とは？原因と対策を専門家が解説 - …
修理方法は損傷の程度により選択されます。軽微な被覆損傷の場合は絶縁テープや絶縁チューブによる部分補修が可能ですが、重度の損傷ではケーブル交換が必要となります 。端子部の焦げや炭化が見られる場合は、接続部の完全交換が推奨されます 。
参考）絶縁不良とは？原因・調べ方・対策をわかりやすく解説
修理完了後は必ず絶縁抵抗の再測定を実施し、法令基準値（低圧回路で0.1MΩ以上）をクリアしていることを確認します 。補修箇所については、以降の点検頻度を上げて再劣化の監視を継続することが重要です 。
金属加工現場では、切削油や金属粉塵などの特殊な環境要因により、一般的な電気設備とは異なる絶縁劣化パターンが発生します。切削油の付着は絶縁材料を徐々に侵食し、絶縁性能を低下させる主要因となります。
加工機械の振動や熱サイクルも配線に継続的なストレスを与え、被覆の亀裂や接続部の緩みを引き起こします。特に工作機械周辺では、金属切削による導電性粉塵が端子部に蓄積し、トラッキング現象による絶縁破壊のリスクが高まります。
定期的な清掃と併せて、加工現場特有の汚染物質に対応した絶縁材料の選定や、防塵カバーの設置などの対策が効果的です。また、加工液の飛散が予想される箇所では、耐油性絶縁材料の使用を検討することが推奨されます。
電気設備における絶縁不良の専門的な原因分析と対策指針
金属加工従事者は、これらの特殊環境下での絶縁管理について十分な知識を持ち、適切な予防保全を実施することで、設備の安全性と稼働率を維持できます。
