ホイール逃げ加工とワイトレ装着時の干渉回避方法

ホイール逃げ加工とワイトレ装着の干渉回避方法

ホイール逃げ加工の基本知識と必要性



ホイール逃げ加工とは、ワイドトレッドスペーサー（通称ワイトレ）を装着する際に、ホイール裏面にハブボルトの頭部を逃がすための凹みを作る加工のことを指します。この加工は特に薄いワイトレを使用する場合に重要となります。



ワイトレを装着すると、純正のハブボルトがワイトレの表面から突き出してしまうケースが多く、その突出したボルトがホイール裏面と干渉し、ホイールが正しく取り付けられなくなる問題が発生します。この干渉を回避するために、ホイール裏面に「逃げ」と呼ばれる凹みを作る加工が必要となるのです。



特に15mm以下の薄型ワイトレを使用する場合、ほとんどのホイールで逃げ加工が必要になります。一般的に純正ホイールには逃げ加工がされていないため、そのままでは薄型ワイトレと組み合わせて使用することができません。



一方、スポーツホイールの中には軽量化やワイトレ使用を考慮して、あらかじめ逃げ加工が施されているものもあります。しかし、その深さが不十分な場合もあるため、実際に装着する前に確認が必要です。



逃げ加工が不十分なまま無理にホイールを装着すると、以下のような問題が発生する恐れがあります。

• ホイールが正しく密着せず、走行中に緩む危険性
• ハブボルトやハブ面の損傷
• ホイールナットの締め付け不良によるホイール脱落リスク

これらのリスクを避けるためにも、適切な逃げ加工は安全面から見ても非常に重要です。

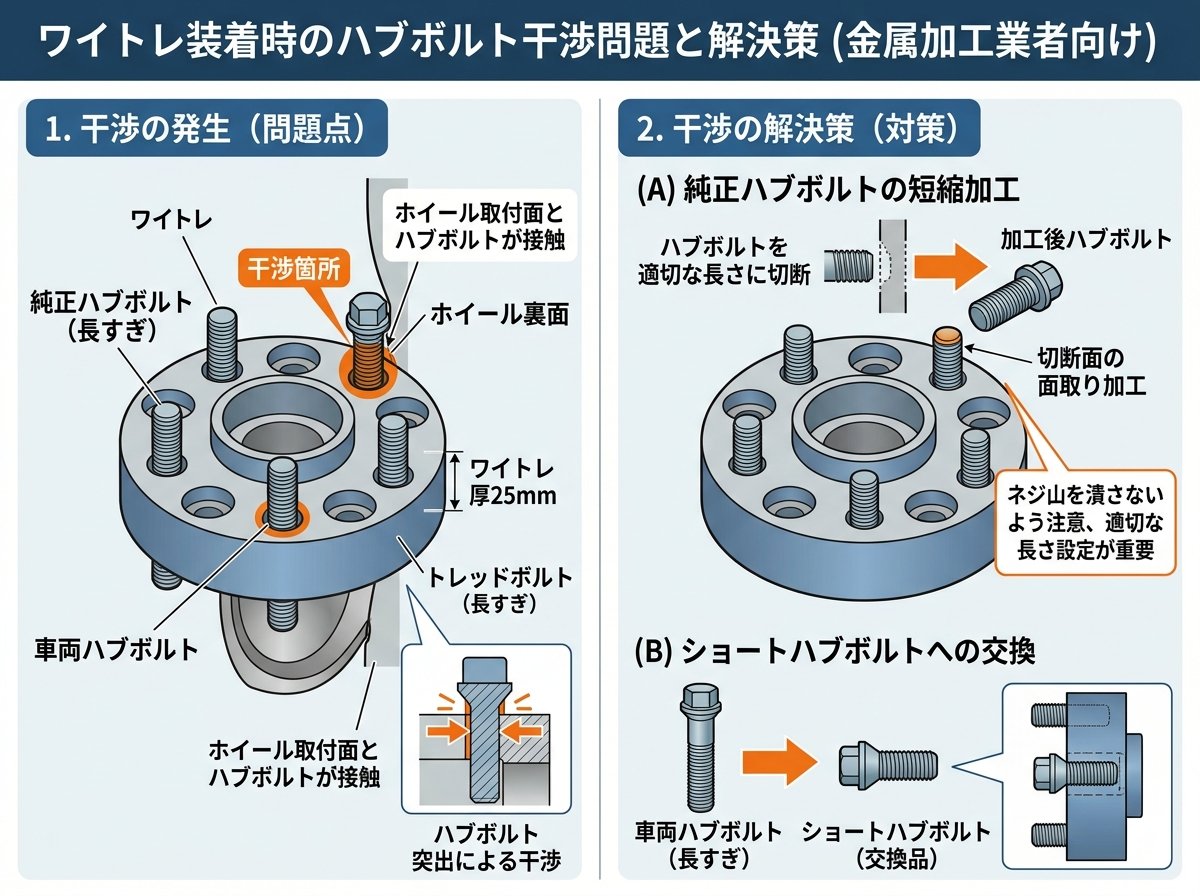

ワイトレ装着時のハブボルト干渉問題と解決策



ワイトレを装着する際に発生するハブボルト干渉問題について、具体的な状況と解決策を見ていきましょう。



ワイトレの厚みと干渉の関係は以下のようになっています。

• 10mm程度のワイトレ：ほとんどのホイールで干渉問題が発生
• 15mm程度のワイトレ：ホイールによっては干渉する可能性あり
• 25mm以上のワイトレ：通常はハブボルトが突出せず、干渉問題はほぼ発生しない

ワイトレ装着時の干渉問題に対する主な解決策は以下の通りです。

1. ホイール側の逃げ加工

   ホイール裏面にハブボルトの頭部を逃がすための凹みを加工します。一般的に15mm程度の深さが推奨されます。この方法は最も一般的で、ホイールの構造を大きく変えることなく対応できます。



2. ハブボルトのカット加工

   純正ハブボルトの長さを短くカットする方法です。この方法は費用がかかりますが（4輪で約2万円程度）、効果的な解決策となります。ただし、ワイトレなしでホイールを使用する場合には再度ハブボルトを交換する必要があるというデメリットもあります。



3. より厚いワイトレの使用

   25mm以上の厚いワイトレを使用すれば、ハブボルトが突出しなくなるため、逃げ加工なしでも装着可能です。ただし、車両のフェンダーからのはみ出しやサスペンションジオメトリへの影響を考慮する必要があります。



4. 専用ナットの使用を避ける

   薄型の専用ナットはかみ合う部分が少なく、外れなくなるリスクがあります。通常の厚みのあるナットを使用することで、安全性を高めることができます。



干渉問題を解決する前に、必ず以下の測定を行いましょう。

• ハブボルトの突出量
• ホイール裏面の既存の逃げの深さ
• ワイトレ装着後のフェンダークリアランス

これらの測定結果に基づいて、最適な解決策を選択することが重要です。



逃げのないホイールにワイトレを付ける方法と対策について詳しく解説されています

DIYでのホイール逃げ加工の手順と工具選び



ホイール逃げ加工をDIYで行う場合の手順と必要な工具について詳しく解説します。適切な工具と手順で作業を行えば、自宅でも精度の高い逃げ加工が可能です。



【必要な工具リスト】

• ドリル（電動または手動）
• 金属用ドリルビット（6mm程度）
• 深さストッパー（加工深さを均一にするため）
• 測定工具（ノギス、定規など）
• 保護メガネ
• 作業用手袋
• マーキングペン
• センターポンチ（穴位置を決めるため）

【DIY逃げ加工の手順】

1. 準備と測定
   • ホイールを清掃し、加工面のほこりや油分を取り除きます
   • ハブボルトの突出量を測定（通常5mm〜10mm程度）
   • 必要な逃げ加工の深さを決定（一般的に15mm程度）
   • ハブボルトの位置に合わせて、加工位置をマーキング
2. 加工位置の確定
   • ワイトレをホイールに仮合わせして、ハブボルトが干渉する正確な位置を確認
   • 各ボルト位置にマーキング
   • センターポンチでドリルの滑り止めの凹みを作る
3. 深さストッパーの設定
   • ドリルビットに深さストッパーを取り付け
   • 加工深さ（15mm程度）に合わせて調整
   • テスト材料で深さを確認
4. 穴あけ加工
   • 低速でドリリングを開始
   • 徐々に速度を上げながら穴を掘り進める
   • 頻繁に切り屑を取り除きながら作業
   • ストッパーに当たるまで穴を深くする
5. 仕上げと確認
   • バリ（金属のかえり）を取り除く
   • 穴の内部を清掃
   • 実際にワイトレとホイールを組み合わせて干渉がないか確認

【DIY加工の注意点】

• アルミホイールは柔らかいため、過度な力をかけないよう注意
• 加工位置がずれると効果がないため、正確な位置出しが重要
• 穴の深さが不足すると干渉問題が解決しない
• 必ず保護具を着用して作業する
• 加工によりホイールの強度が若干低下する可能性がある

実際に加工を行った例では、4本のホイール全ての加工に約1時間程度かかったという報告があります。事前の準備と正確な位置出しがあれば、比較的短時間で作業を完了させることが可能です。



DIYでのホイール逃げ加工の実演動画：具体的な手順と使用工具が紹介されています

プロに依頼するホイール逃げ加工の費用と利点



ホイール逃げ加工は自分でも行えますが、精度や安全性を考慮するとプロの専門店に依頼するメリットは大きいといえます。ここでは、専門店に依頼する場合の費用と利点について詳しく解説します。



【プロ依頼の費用相場】

• 基本的な逃げ加工：1本あたり3,000円～5,000円
• ハブボルトのカット加工：1輪あたり5,000円程度（4輪で約20,000円）
• セット割引：4本まとめて依頼で割引がある場合も

これらの費用は地域や店舗によって異なるため、事前に複数の専門店で見積もりを取ることをおすすめします。



【プロに依頼する主な利点】

1. 高精度な加工

   専門店では専用の機械を使用して加工を行うため、精度が高く、均一な深さと位置での加工が可能です。特に北大製作所のような専門店では、機械に固定して中心から座標を計算し、正確な位置に穴加工を行います。



2. ホイールへのダメージリスク低減

   プロの技術と専用機器により、ホイールを傷つけるリスクが大幅に減少します。特にアルミホイールは柔らかく傷つきやすいため、専門的な技術での加工が安心です。



3. 責任と保証

   万が一加工に問題があった場合、専門店であれば保証や対応が期待できます。DIYで失敗した場合は自己責任となってしまいます。



4. 追加サービス

   多くの専門店では、逃げ加工に加えて、ホイールのバランス調整やハブボルトの交換など、関連サービスも一緒に提供しています。



5. 時間と労力の節約

   DIYでは準備、作業、片付けに相当な時間がかかりますが、専門店に依頼すれば、その間に他の用事を済ませることができます。



【プロに依頼する際のポイント】

• 事前にホイールとワイトレの組み合わせについて相談する
• 実績や評判を確認する
• 加工内容と仕上がりイメージを明確に伝える
• 納期を確認する（多くの場合、当日〜数日で完了）
• 加工後の保証内容を確認する

特に高価なホイールや、精密な加工が必要な場合は、専門店への依頼を強くおすすめします。DIYに自信がない場合や、失敗するリスクを取りたくない場合も、プロに任せる方が安心でしょう。



専門店でのホイール逃げ加工の実例と加工方法について詳しく紹介されています

ホイール逃げ加工なしで選ぶ最適なワイトレの厚み



逃げ加工を行わずにワイトレを使用したい場合、適切な厚みのワイトレを選ぶことが重要です。ここでは、ホイールタイプ別に最適なワイトレの厚みと選択ポイントを解説します。



【逃げ加工なしで使用できるワイトレの厚み】
一般的に、25mm以上の厚みがあるワイトレであれば、ハブボルトが突出せず、逃げ加工のないホイールでも問題なく装着可能です。これは86/BRZ等の車種でも確認されている数値です。



【ホイールタイプ別の推奨ワイトレ厚み】

1. 純正ホイール（逃げなし）
   • 推奨：25mm以上のワイトレ
   • 理由：純正ホイールの多くは逃げ加工されておらず、25mm未満だとボルト干渉が起こる
2. スポーツホイール（浅い逃げあり）
   • 推奨：15mm〜20mm以上のワイトレ
   • 理由：多くのスポーツホイールには浅い逃げがあるが、10mm程度のワイトレでは逃げきれないケースが多い
3. 逃げ加工済みアフターマーケットホイール
   • 推奨：10mm〜15mm以上のワイトレ
   • 理由：深めの逃げ加工がされていれば、比較的薄いワイトレでも対応可能

【厚いワイトレ使用時の注意点】
厚いワイトレを使用する場合、以下の点に注意が必要です。

• フェンダークリアランス：厚いワイトレを使用するとタイヤがフェンダーから突出する可能性があります。保安基準では、フェンダーからタイヤが10mm以上突出してはならないと定められています。
• サスペンションジオメトリへの影響：純正インセットから10mm以上変更すると、サスペンションジオメトリに悪影響を及ぼす可能性があります。これにより、ハンドリング特性の変化や部品への過剰な負荷が生じることがあります。
• ボルト長とナットの選択：厚いワイトレ用の十分な長さのボルトを使用し、適切なナットを選ぶことが重要です。薄型のナットはかみ合う部分が少なく、外れなくなるリスクがあります。
• 振動と操縦安定性：厚いワイトレは車両の振動特性を変える可能性があります。特に高速走行時の安定性に影響することがあるため、装着後は慎重な試運転が必要です。

【車種別の最適ワイトレ厚み例】

• 86/BRZ：25mm以上（逃げ加工なしの場合）
• コンパクトカー（ムーヴ等）：15mm〜20mm
• セダン系：15mm〜25mm
• SUV：15mm〜30mm

厚いワイトレを使用する場合でも、安全のためにはロングハブボルトへの交換や、専用のハブリング付きスペーサーの使用を検討することをおすすめします。これにより、ワイトレ自体の強度や安定性が向上し、より安全に使用することができます。



最終的には、車種、ホイール、走行状況、外観の好みなどを総合的に考慮して、最適なワイトレの厚みを選択することが大切です。逃げ加工を避けたいという理由だけで必要以上に厚いワイトレを選ぶと、車両性能に悪影響を及ぼす可能性があるため注意が必要です。
