有効長とは何か金属加工における定義と測定方法

有効長とは何か金属加工における基礎知識

有効長とは、金属加工において「特定の加工に対してその加工自体が効力をもつ最低限確保すべき長さ」を指す重要な概念です 。この定義は切削工具全般に適用される基本的な考え方で、工具の性能を最大限に活用するための指標となります。
参考）Q0450 有効、有効長さ(ゆうこうながさ)とは何を意味して…



金属加工の現場では、工具の全長すべてが実際の加工に使用できるわけではありません。例えば、ねじ切り加工では食い付き部分や先端の不完全な部分があり、これらを除いた実際に機能する部分の長さが有効長として定義されます 。
この概念は、製品の品質保証と作業効率の向上に直結する重要な要素です。有効長を正確に把握することで、加工の精度向上、工具寿命の延長、そして製造コストの削減を実現できます。

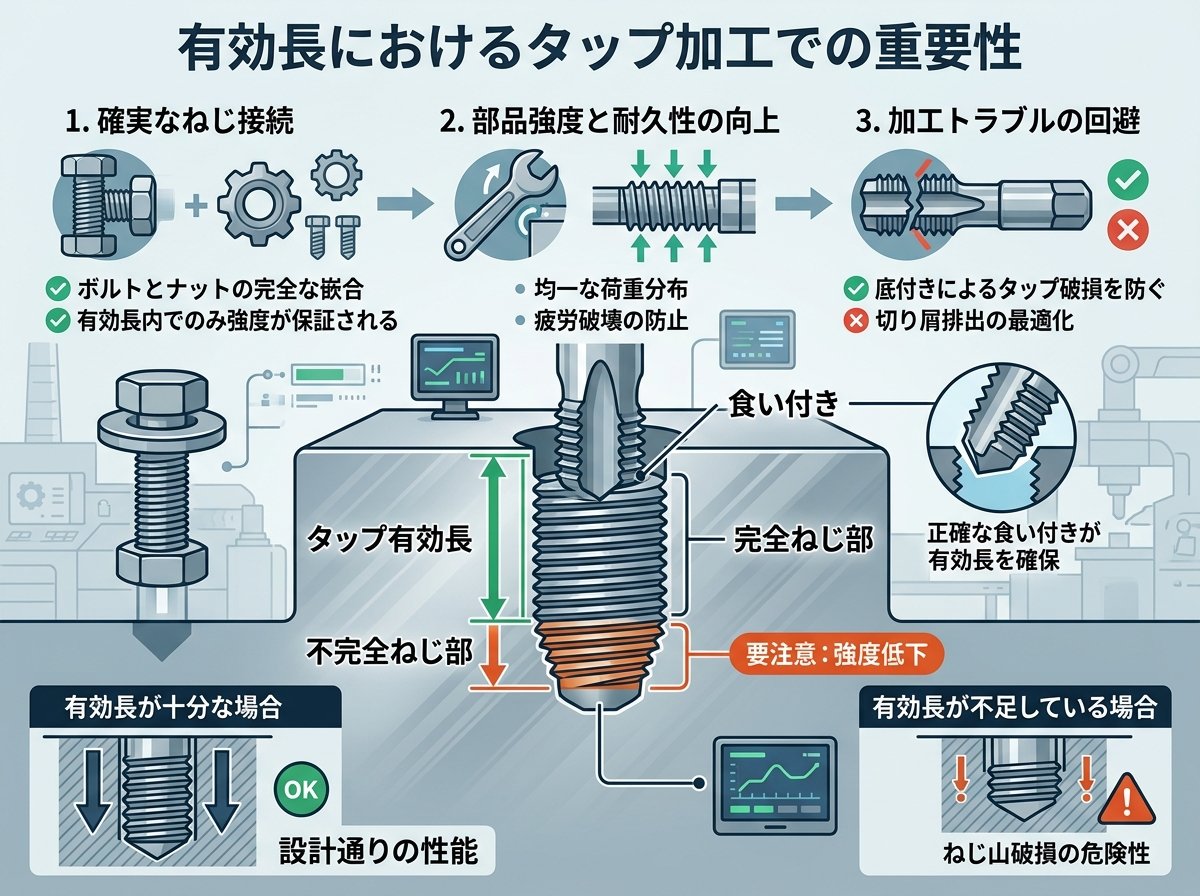

有効長におけるタップ加工での重要性

タップ加工における有効長は、ねじ山が完全に形成される長さを表します。「ねじの有効長さ15」という指示があれば、ねじ切りが不完全な部分を除き、完全なねじ部の長さが最低でも15mm確保されている必要があります 。
タップの有効長は、食い付き部長さ（不完全ねじ長さ）と突出しセンタ長さを除いた実際のねじ山が形成される範囲です 。タップ加工深さの計算においては、有効ねじ長さに食い付き部長さ、突出しセンタ長さ、そして余裕分として1ピッチ分を加えた長さが必要となります 。
参考）タップの加工深さ　計算方法とは？



実際の作業では、タップ深さはタップ径の1.5倍以上で締結可能な状態が基本とされ、深さの限界は2〜3倍（理想は2.5倍まで）と認識されています 。この制約を理解することで、適切な下穴設計と加工計画を立てることができます。
参考）タップ加工の深さの限界は？タップを折らない設計と加工のコツ



有効長におけるエンドミル加工での制約条件

エンドミル加工では、有効長が工具の剛性と加工精度に直接影響します。エンドミルの直径をD、突き出し量をLとした場合、一般的にL/D≦5程度が安全な加工条件とされています 。
参考）https://jp.meviy.misumi-ec.com/info/ja/blog/ogawa/20754/



エンドミルの有効長さは径の2倍が一般的で、例えばφ20エンドミルでは有効長さは40mmとなります 。しかし実際の使用では、有効長の全てを使用せず、エンドミルへの負荷を考慮して径の半分程度に制限することが推奨されています 。
参考）エンドミルの有効深さの限界と対策は？



突き出し長さが長くなるほどエンドミルのたわみが大きくなり、加工精度に悪影響を与えます 。エンドミルのたわみ量は突き出し長さLの3乗に比例し、外径Dの4乗に反比例するため、「短く（突き出し長さを短く）、太く（外径を大きく）」が基本原則となります 。
参考）エンドミルの仕様とたわみの関係 【通販モノタロウ】



有効長におけるドリル加工での測定方法

ドリル加工における有効長は、溝長から切りくず排出に必要なスペースを差し引いた実際の穴あけ可能深さを表します。ドリルが穴あけできる深さの目安は、溝長からドリル径を1.5倍した値を引いた数字となります 。
参考）ドリルで穴あけできる深さとは？どれくらいの溝長が必要？



例えば、φ10のドリルで溝長90mmの場合、穴あけできる深さは90-15=75mmと計算されます 。これは切りくずを継続的に排出するために必要な溝のスペースを確保するためです。
ドリルの有効溝長は、軸に平行に測った切れ刃先端または外周コーナーからの溝の切上げを含む溝の長さです 。溝長は穴の精度やドリルの寿命に影響を与えるため、加工穴深さ、ブッシュ長さ、再研削代に応じて適切に設定する必要があります 。
参考）ドリルの溝長の設定における考え方 href="https://special-precision-cutting-tool.com/column/mizon-long" target="_blank">https://special-precision-cutting-tool.com/column/mizon-longamp;laquo; 特殊精密…



有効長と工具寿命の最適化戦略

有効長の適切な管理は工具寿命の延長に直結します。タップ加工では、有効長以上の穿孔を行った場合や長時間使用により、チップ溝底折れなどの工具損傷が発生しやすくなります 。
参考）ドリルによる穴加工｜効率的な穴加工のための課題と対策



エンドミル加工において、有効長の限界を超えた使用は工具の振動や折損を招きます。深さ50mmの加工に有効長40mmのエンドミルを使用する場合、無理に深さまで加工しようとするとシャンク部分の接触やチャックとの干渉が発生します 。
工具の有効長を最大限活用するためには、加工条件の最適化が重要です。切削速度、送り速度、切り込み量を有効長に応じて調整することで、工具の性能を維持しながら加工効率を向上させることができます。さらに、定期的な工具測定による摩耗状況の把握も、有効長の維持に不可欠な管理手法です。



有効長における設計時の考慮事項と実践的応用

機械部品の設計段階では、有効長を考慮した寸法設定が製造コストと品質に大きく影響します。ボルト有効長を考慮した設計では、タップ深さを適切に設定し、必要な締結力を確保しながら加工の安全性も担保する必要があります 。
参考）ボルト有効長を考慮した機械部品の設計ポイント｜機械加工+溶接…



下穴深さの設計においては、使用するボルトの長さにネジピッチ×2.5山分と下穴径×1.25（25%増）を加えた値が最低必要深さの目安となります 。この計算により、有効長を確保しつつ工具への負荷を最小限に抑えることができます。
参考）タップ加工時の下穴径早見表と深さの計算方法



現代の製造現場では、CAMシステムと工具測定技術の進歩により、有効長の管理がより精密になっています。工具長測定・工具径測定システムを活用することで、サブミクロン単位での工具補正が可能となり、有効長の有効活用と加工精度の向上を同時に実現できます 。
参考）https://www.ks-kouhan.co.jp/tech/



金属加工において有効長の概念を正しく理解し活用することで、製品品質の向上、製造効率の改善、そしてコスト削減を達成できる重要な技術的基盤となります。
