四角錐の展開図の書き方と作図手順

四角錐の展開図の書き方

四角錐の展開図は、底面の四角形と4つの側面三角形から構成される立体図形の展開図です 。金属加工の現場では、正確な展開図の作図技術が製品の品質と材料の無駄を削減するために欠かせません 。
参考）【中学数学】三角錐の展開図の書き方がわかる4ステップ

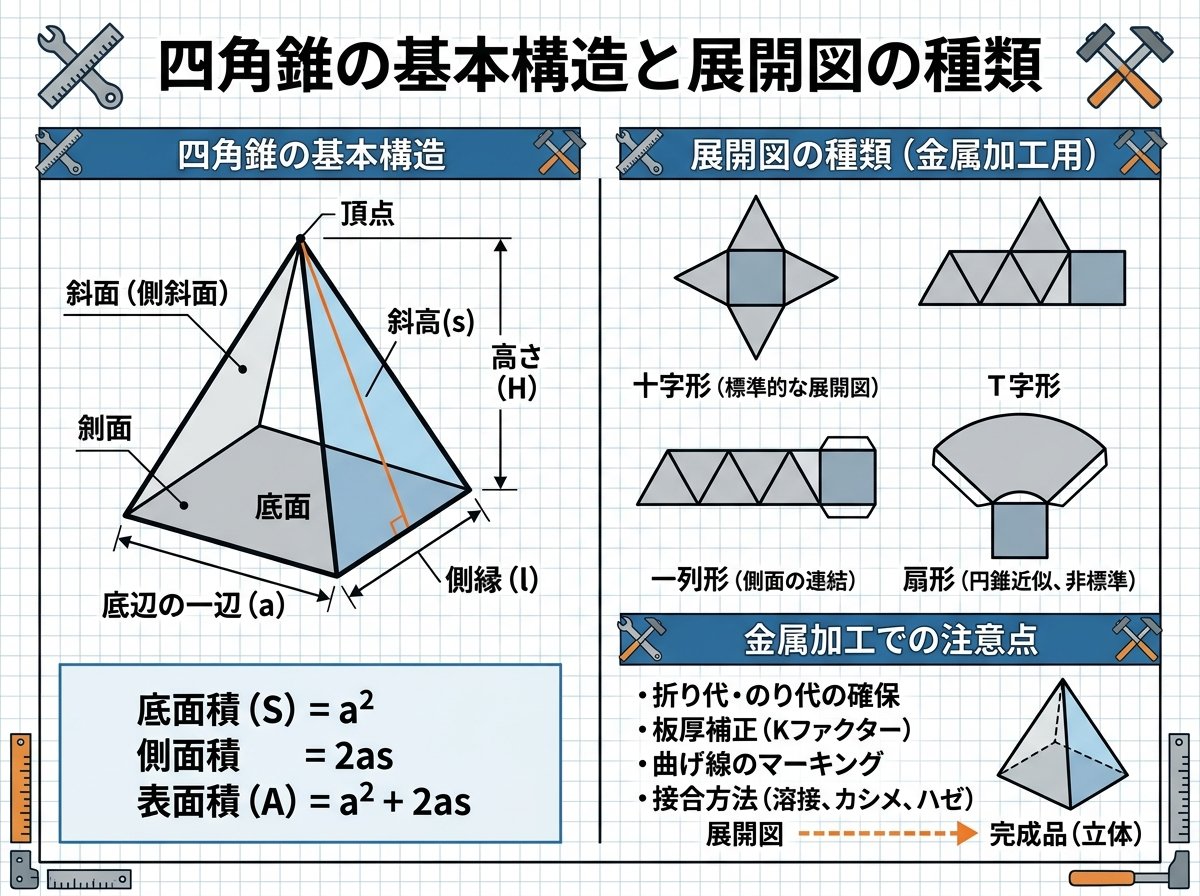

四角錐の基本構造と展開図の種類

四角錐の展開図には、主に8つの基本パターンが存在します 。これらのパターンは底面の四角形の配置位置によって分類され、手裏剣型や風車型など、特徴的な形状を持ちます 。正四角錐の場合、側面はすべて同じ形状の二等辺三角形になるため、作図が比較的簡単になります 。
参考）3分でなるほど！四角錐の体積・表面積の求め方をマスターしよう…



金属加工従事者にとって重要なのは、材料の効率的な使用を考慮した展開図の配置です 🏭。展開図のパターン選択により、板材からの切り出し効率が大きく変わります 。
参考）四角錐タイプ｜四季紙器設計室｜パッケージ印刷のことなら四季紙…



四角錐展開図の基本作図手順

展開図の作図は、以下の基本手順で進めます。まず底面の四角形を正確に描き、次に各辺に対応する側面の三角形を順次作図します 。コンパスと定規を使用する際は、底面の各辺の長さと側面の高さ（スラント高さ）を正確に測定することが重要です 。
参考）四角錐をコンパスと定規のみを使って展開図を書きたいのですが、…



作図プロセスでは、各辺の接続部分で正確な角度を保つため、コンパスを用いた円弧の交点を利用します 📐。定規による直線引きと組み合わせることで、高精度な展開図を作成できます 。
参考）https://www.saitama-city.ed.jp/files/items/9444/File/H19_chu-su.pdf



特に金属加工では、溶接部分や接合部の配置を考慮して、最適な展開図パターンを選択する必要があります 。
参考）四角錐(トップ平面が1点のソリッド)を作成したい



四角錐の側面三角形の計算と作図

側面三角形の正確な寸法計算は、四角錐展開図作成の核心部分です 。底面の一辺の長さを a、四角錐の高さを h とした場合、側面の三角形の高さ（スラント高さ）は三平方の定理を使用して算出します 。
参考）正四角錐の定義、展開図、表面積、体積 - 具体例で学ぶ数学



正四角錐の場合、側面積は「底面の一辺 × スラント高さ × 1/2 × 4」で計算できます 。この計算により、必要な板材の面積を事前に把握し、材料の無駄を最小限に抑えることができます ⚡。
参考）【計算公式】正四角錐の側面積の求め方がわかる2ステップ



実際の作図では、コンパスで側面三角形の各辺の長さを測り取り、底面の各辺から正確に作図することが重要です 。

四角錐展開図の実務的な作図技術

金属加工の現場では、CADソフトウェアを使用した展開図作成も一般的です 。SolidWorksなどの3DCADソフトでは、押し出しボスや押し出しカットを組み合わせて四角錐を作成し、自動的に展開図を生成できます 。youtube
参考）Q：四角錐を簡単に作成したい



手描き作図とCAD作図の組み合わせにより、設計の検証と修正を効率的に行うことができます 💻。特に複雑な形状や特殊な角度を持つ四角錐の場合、CADでの3Dモデリング後に手描きで詳細部分を検討する手法が有効です 。
参考）体積4(発展) 解説



製造現場では、展開図から実際の切断線やベンド線を明確に区別し、作業指示書として活用することが重要です 。
参考）ノア式予習シリーズ学習法 ５年算数 展開図・投影図 四角錐



四角錐展開図作成時の注意点と応用技術

展開図作成時の最も重要な注意点は、折り目となる部分を点線で明確に表示することです 。これにより、実際の加工時に混乱を避け、正確な立体を組み立てることができます 🎯。
参考）3ステップでわかる！立方体（正六面体）の展開図の書き方・解き…



また、材料の厚みを考慮した展開図の修正も実務では欠かせません。板厚分のアローアンスや曲げ半径を考慮して、理論値から実際の加工寸法への調整が必要です 。
高度な応用技術として、複数の四角錐を組み合わせたパターントラス構造の展開図作成や、黄金比を活用した美的な四角錐の設計なども金属加工の分野で注目されています 。
