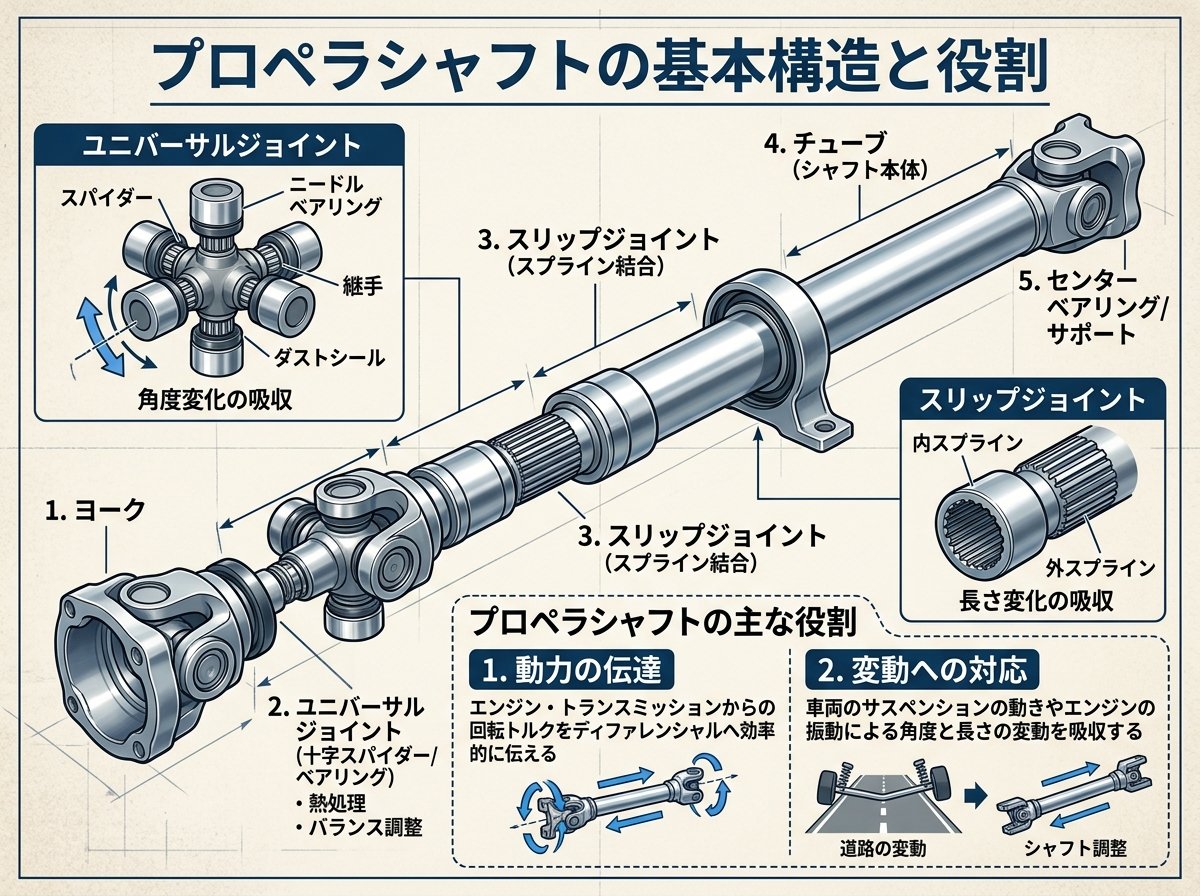

プロペラシャフトの基本構造と役割

プロペラシャフトは、FR車や4WD車において、エンジンとデファレンシャルギアを結ぶ金属製の回転軸です 。この部品は、トランスミッションと駆動輪が離れているため、両者をつなぎ動力を伝える重要な役割を担っています 。プロペラシャフトの構造は、基本的には中空の鋼鉄シャフトが一般的で、軽量化のためにアルミ製や樹脂製も存在します 。
参考）4WD車やFR車に用いられているプロペラシャフトとは？仕組み…



プロペラシャフトは進行方向に対して平行に配置され、この配置により後輪駆動車や四輪駆動車の動力伝達を効率的に行います 。特に大きな車両では、トランスミッションとデフの間に距離があるため、振動を抑制するためにプロペラシャフトが2分割や3分割にされることがあります 。この分割により、フロントプロペラシャフト、センタープロペラシャフト、リアプロペラシャフトという呼び方も存在します 。
参考）プロペラシャフトとは？FR車や4WD車に欠かせないパーツにつ…



🔧 プロペラシャフトの主要な特徴

• 中空構造による軽量化
• ユニバーサルジョイント（自在継手）による角度変化対応
• センターベアリングによる振動抑制
• 高回転数での動作による高い精度要求

ドライブシャフトの構造と等速ジョイント

ドライブシャフトは、主に前輪駆動車において、エンジン＆トランスミッションの駆動力を駆動輪に伝える比較的短いシャフトです 。この部品は、デファレンシャルギアと車輪を直接接続し、エンジンで発生した駆動力を最終的にタイヤに伝える役割を果たします 。
参考）購入時のチェックポイント（プロペラシャフト／ドライブシャフト…



ドライブシャフトの構造は、2個の等速ジョイントと1本の中間シャフトが組み合わされたユニットとなっています 。外側（タイヤ側等速ジョイント）は車輪のハブに、内側（エンジン側等速ジョイント）はトランスミッション（ベベルギア）に接続されます 。等速ジョイントは角度を大きく変化させても振動が発生せず、駆動力を無駄なく伝えることができる特殊な構造を持っています 。
参考）http://www.nkn-joints.co.jp/driveshaft/



シャフト部分は大きく3つの部位に分けられ、タイヤ側から「アウタージョイント」・「ドライブシャフト」・「インナージョイント」の順で構成されています 。この構造により、FF車では前輪が駆動輪と操舵輪を兼ねる負担に対応しつつ、効率的な動力伝達を実現しています 。
参考）ドライブシャフトってどんなもの？役割や交換時期について解説！…



プロペラシャフトとドライブシャフトの駆動方式による違い

両シャフトの最も重要な違いは、自動車の駆動方式による使い分けにあります。日本ではイギリス流の呼び方が採用され、FF車の場合はドライブシャフト、FR車や四駆の場合はプロペラシャフトと呼ばれるのが一般的です 。
FF車（フロントエンジン・フロントドライブ）では、エンジンから後ろのタイヤまで力を伝えるための部品が不要なため、車の中を広くしたり軽くしたりしやすい特徴があります 。この場合、ドライブシャフトはトランスミッションと前輪を短距離で直接接続します 。一方、FR車（フロントエンジン・リアドライブ）では、エンジンからの力を後ろのタイヤに伝えるためのプロペラシャフトが車の真ん中、床の下を通る構造になっています 。
参考）ドライブシャフトの構造と点検方法 【通販モノタロウ】



🚗 駆動方式による配置の違い

• FF車: エンジン→トランスミッション→ドライブシャフト→前輪
• FR車: エンジン→トランスミッション→プロペラシャフト→デフ→ドライブシャフト→後輪
• 4WD車: プロペラシャフトで前後デフに動力分配

プロペラシャフトの種類とメンテナンス要点

プロペラシャフトには、車両の用途や構造に応じて複数の種類が存在します。分割式プロペラシャフトは、長距離の動力伝達において振動を抑制するため、複数のセクションに分けられた構造を持ちます 。各セクションの接続にはユニバーサルジョイントが使用され、角度変化を吸収しながら回転力を伝達します 。
参考）ミニキャブ、ブラボー、タウンボックスプロペラシャフトの点検整…



メンテナンスにおいては、定期的な給脂と点検が重要です 。プロペラシャフトは定期的な給脂及び点検、整備が必要で、正しく行わなかった場合には走行不能や部品脱落等の重大な故障が発生する恐れがあります 。特に重要な点検項目として、連結部のゆるみ、継手部のガタ、センターベアリングのガタ、センターベアリングラバーの亀裂・損傷の確認が挙げられます 。
参考）https://www.hino.co.jp/ts/vehicle_maintenance/pdf/20191127.pdf



グリス（潤滑油）が切れやすいジョイントや回転を支えるベアリングは、摩耗や振動の影響を直接受けやすいため、ダメージが蓄積すると異常が出やすくなります 。経年劣化による主な故障リスクには、ジョイント部のグリス切れによる異音やガタつき、ベアリングの摩耗による振動、シャフト本体のゆがみや曲がり、錆びによる回転不良や破損リスクなどがあります 。
参考）プロペラシャフト異音の見分け方！症状と交換費用の相場について…



ドライブシャフト交換時期と金属加工技術における応用

ドライブシャフトは金属製であるため「一生モノ」に見えますが、実際には走行を重ねるうちにじわじわと劣化していきます 。プロペラシャフトの決まった寿命というものはないため、定期交換が必要なわけではありませんが、製造から何十年も経っている古い車や過走行車では、トラブルの可能性が高くなります 。
参考）プロペラシャフトの構造と仕組みは？異音や折れる原因は？寿命は…



金属加工の観点から見ると、ドライブシャフトは過酷な使用条件に耐えるため、ねじり剛性を高める「鍛造」や「熱処理～浸炭焼入」によって製造されます 。また、軽量化のために最新型のドライブシャフトは中空構造になっているものも登場しており、材料技術の進歩により炭素繊維などの軽量で強度の高い素材も使用されています 。
参考）https://gijyutu.com/ohki/bunkai/bc5/drive-shaft/drive-shaft.htm



ドライブシャフトブーツの交換時期の目安は、5年に1回、または10万km走行時とされています 。このブーツは等速ジョイント部を保護し、内部のグリスを保持する重要な役割を果たしており、破れると走行中の異音や振動の原因となります 。金属加工従事者にとって、これらの部品の製造工程や材料特性を理解することは、より高品質なシャフト製品の開発につながる重要な知識となります。
参考）ドライブシャフトとは？ ドライブシャフトブーツの交換時期の見…
