無電解ニッケルメッキ膜厚と標準規格の完全ガイド

無電解ニッケルメッキ膜厚と標準

無電解ニッケルメッキ膜厚の等級分類

JIS規格に基づいた無電解ニッケルメッキの膜厚は、7つの等級に明確に分けられています。素地金属が鉄・鋼、銅、アルミニウムおよびそれらの合金である場合、以下の基準が適用されます。



各等級と最小膜厚、主な用途の対応関係は以下の通りです。

等級	最小膜厚	主な用途
1級	3μm	はんだ付け
2級	5μm	防食性・はんだ付け
3級	10μm	防食性・耐摩耗性
4級	15μm	標準的な耐久性が必要な用途
5級	20μm	厳しい環境条件での使用
6級	30μm	高耐食性・高耐摩耗性が必須
7級	50μm	特殊な極度の酷使環境

この分類体系は、製品の寿命や性能要求に応じた最適な膜厚選択を可能にします。例えば、沿海地域での使用やケミカル環境では高い等級が求められ、単なる外観改善目的であれば低い等級で対応できます。

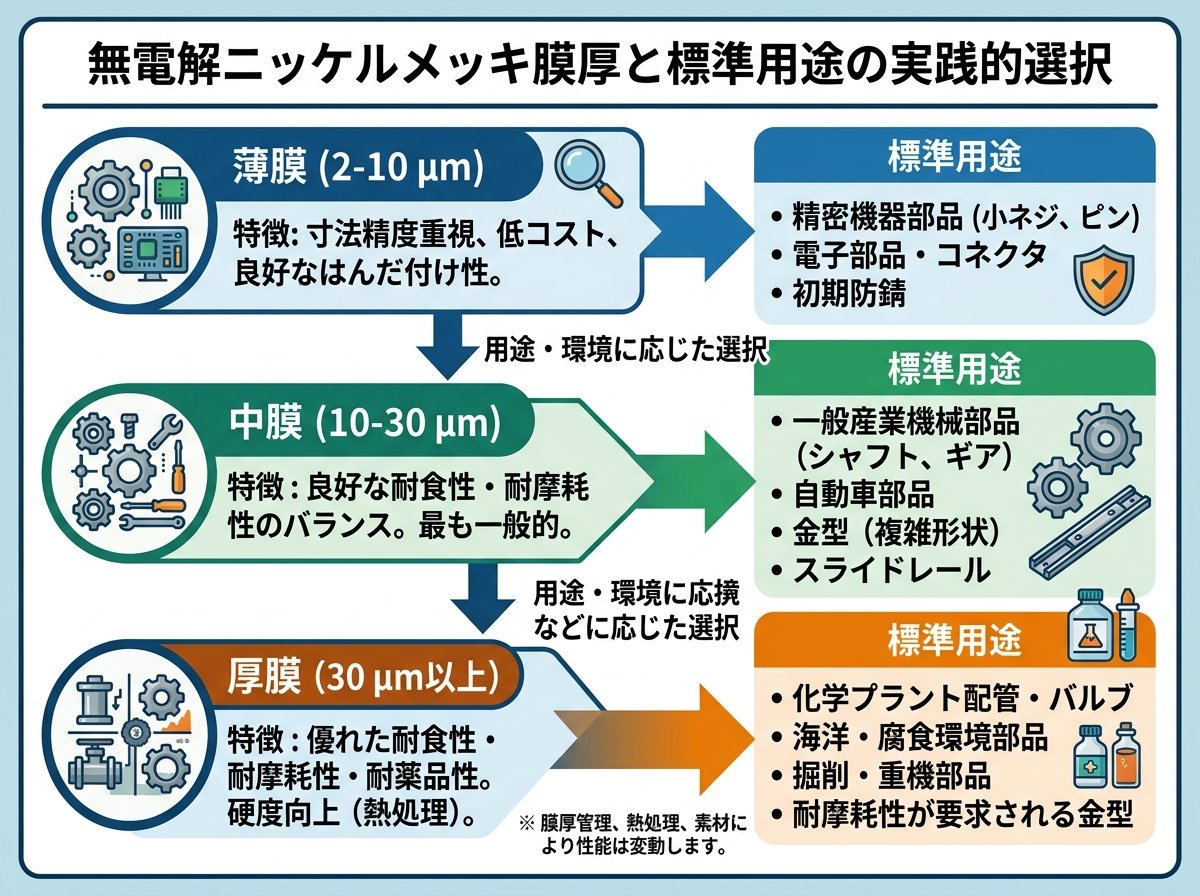

無電解ニッケルメッキ膜厚と標準用途の実践的選択

膜厚選択は理論値ではなく、実装環境での実績に基づく必要があります。耐食性を目的とした場合、一般的には3～20μm幅で選択されることが業界の慣例です。防食性と耐久性のバランスを考慮した標準的な推奨値は10～20μm程度であり、この範囲で問題ないと実務では判断されています。



ただし、硬度・耐摩耗性を最優先する場合は3級以上（最小膜厚10μm以上）が必須とされています。これは、特にアルミニウムのような柔軟性の高い基材にメッキする際に重要です。柔らかい素材に薄いメッキ層を付与するだけでは、硬度を十分に得られない現象が実際の製造現場で報告されているためです。



用途別の実際の適用事例として、自動車部品では防食・耐摩耗の両立から15～20μm、精密機械部品では寸法精度維持から3～10μm、電子・半導体部品でははんだ付け性から3～5μm程度が選択される傾向が観察されます。



無電解ニッケルメッキ膜厚と熱処理によるベーキング対応

膜厚の物理的な厚みだけでなく、その後の熱処理（ベーキング処理）により膜質が劇的に変化することは、多くの実務者に見落とされている重要なポイントです。ベーキング処理を施すことで、硬度が向上し、水素脆性が除去され、密着性が大幅に改善されます。



無電解ニッケル-リンメッキの場合、ベーキング処理により硬度が600～700 HV（ビッカース硬度）から900～1000 HVに向上することが実測値として報告されています。この硬度向上は膜厚の選択と同等かそれ以上に重要であり、耐摩耗性が要求される用途では特に必須の工程です。



ベーキング処理は通常150～250℃の温度で2～4時間の条件が標準ですが、製品の用途・使用条件・寿命要求に応じて必要性が検討されます。コスト増加とのバランスを踏まえ、表面処理会社との協議により実装の可否が決定されるべきです。



無電解ニッケルメッキ膜厚の測定と品質確認方法

JIS規格への適合性を確認するには、正確な膜厚測定が不可欠です。蛍光X線膜厚計（XRF）やエディ・カレント方式など複数の測定手法が業界で使用されており、各々の利点と制限を理解することが重要です。



蛍光X線膜厚計は非破壊測定が可能で、複雑な形状の製品にも適用できる利点があります。一方、エディ・カレント方式は鉄系素材への測定に優れており、導電性基材に対しては高精度の測定が期待できます。測定箇所は複数箇所で行うことが標準となっており、最小値・最大値・平均値から膜厚の均一性を判定することが慣例です。



膜厚测定成績表には等級判定、測定位置、測定値、使用機器が記載され、顧客への品質保証ドキュメントとなります。表面処理会社側は、最新の観測装置や自動分析機を導入し、徹底した管理により安定的な膜厚供給を実現しています。



無電解ニッケルメッキ膜厚と材料・形状別の対応

無電解ニッケルメッキの優位性は、膜厚が複雑な形状・隅部・内面に均一に形成される点にあります。電気ニッケルメッキのように電流分布に左右されないため、電流が流れにくい隅角部でも同じ膜厚が達成される利点があります。



素地金属の種類により膜厚選択が異なるケースも存在します。アルミニウム素材は素地自体が柔軟性に富むため、所定の硬度・耐摩耗性を確保するには若干厚めの膜厚選択が実務では推奨されます。銅・銅合金は素地硬度が高いため、相対的に薄い膜厚でも性能要求を満たすケースが多くあります。



非導電性素材（プラスチック・セラミックス）への対応では、無電解ニッケルメッキが下地として機能し、上層に電気メッキを施すための導電性を付与します。この場合、下地の膜厚は5～10μm程度が標準であり、その上の電気ニッケルメッキで最終的な膜厚・機能性が決定されます。



参考リンク：JIS規格による無電解ニッケルメッキの標準規定と膜厚等級の詳細な対応表が掲載されており、実装時の等級選択判断に有用です。



EBINAX - 無電解ニッケルメッキの膜厚について（等級別最小厚さ表、用途別選択ガイド）
参考リンク：プラスチック素材への無電解ニッケルメッキ適用における膜厚設計と、金属素材との膜厚選択基準の違いが詳しく解説されており、材料別対応の参考資料として活用できます。



塚田理研 - 無電解ニッケルめっきの膜厚や特徴（材料別膜厚選択、熱処理対応、品質管理方法）
参考リンク：耐食性を目的とした膜厚選択の実務基準や、硬度目的での膜厚設定における考慮事項が記載されており、用途別の最適膜厚判定に参考となります。



コネクション - 無電解ニッケルメッキの硬度目的時の膜厚設定と用途別対応（標準厚さ選択、耐摩耗性確保方法）
