バンドギャップと金属加工における応用と構造制御
金属加工技術の進化によってバンドギャップをコントロールする方法が注目されています。本記事では金属加工とバンドギャップの関係性から最新の研究成果までを解説します。あなたの金属加工技術は、材料の電子特性までも変える可能性を秘めているのではないでしょうか？

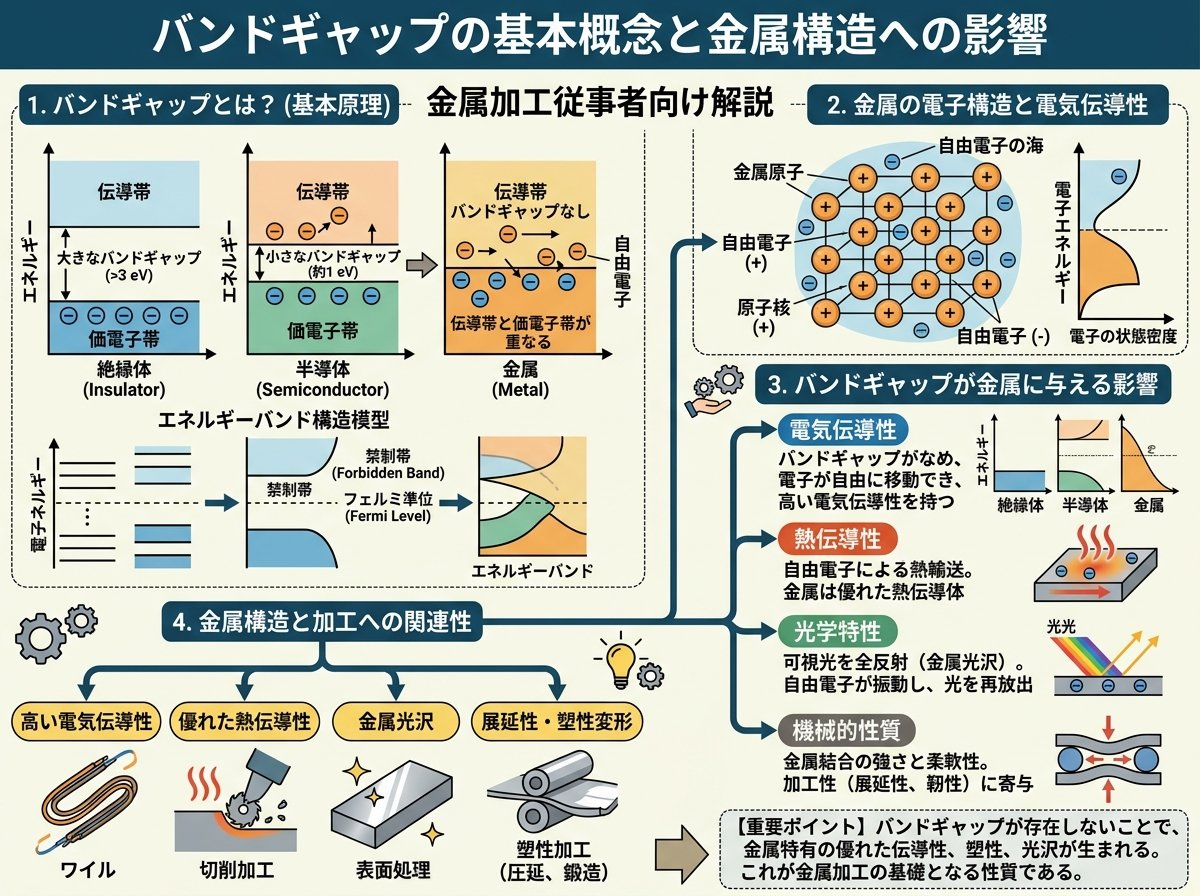

バンドギャップとは、物質の電子構造において電子が存在できない領域を指します。より具体的には、価電子帯の頂上から伝導帯の底までのエネルギー差を表します。この物理的特性は材料の電気的性質を決定づける重要な要素です。
金属、半導体、絶縁体はバンドギャップの大きさによって分類されます。
金属加工プロセスは、材料の結晶構造に変化をもたらし、電子の振る舞いに影響を与えます。例えば、塑性変形によって導入される転位や格子欠陥は、電子のエネルギー状態を変化させ、バンド構造に影響を及ぼす可能性があります。
金属材料のバンドギャップを制御する方法として、巨大ひずみ加工技術が注目されています。特に高圧ねじり（HPT: High-Pressure Torsion）法は、材料に極めて大きなひずみを与えることができる加工法です。
HPT法の処理ステップ。
この加工法により、通常の金属酸化物では得られない特性を引き出すことが可能になります。研究では、HPT法による加工後、材料が紫外および可視領域の両方で光を吸収するようになることが確認されています。
その他の巨大ひずみ加工法
これらの加工法も、材料の微細構造を変化させ、バンドギャップ特性に影響を与える可能性があります。
バンドギャップエンジニアリングとは、材料のバンドギャップを意図的に制御・設計する技術です。半導体製造においては、このバンドギャップを最適化することで、特定の電気的・光学的特性を持つデバイスを作製できます。
金属加工技術は半導体材料のバンド構造にも影響を与えます。例えば、アルミ系近似結晶では、バンドエンジニアリングによって半金属から半導体へと変換することに成功した研究があります。この成果は、結晶ではあり得ない高性能熱電材料の開発促進につながる可能性があります。
バンドギャップエンジニアリングの主な手法。
2次元材料MoS₂においても、層状構造の特性を活かし、適度なバンドギャップを保ちながら優れた半導体特性を実現する研究が進んでいます。これらの材料は次世代の半導体デバイスとして期待されています。
バンドギャップ制御技術を金属材料に応用することで、様々な高機能材料が開発されています。特に注目されているのがワイドギャップ半導体です。
ワイドギャップ半導体の特徴。
例えば、窒化ガリウム（GaN）のバンドギャップは3.39eVで、シリコン（1.12eV）に比べて絶縁破壊電界強度が約10倍高いという特性があります。このような材料は、高温・高出力での動作が求められる環境で特に有用です。
金属酸化物へのバンドギャップ制御技術の応用も進んでいます。太陽光下での金属酸化物の活性が低いのは、主にその大きなバンドギャップに起因していますが、加工技術によってバンドギャップを調整することで、可視光応答性の光触媒材料の開発が進められています。
このような材料は以下の分野で応用が期待されています。
バンドギャップ制御技術と金属加工の融合は、従来の材料設計の概念を超えた新しい可能性を切り開きます。特に巨大ひずみ加工による材料のバンドギャップ調整は、材料科学における革新的アプローチとして注目されています。
このアプローチがもたらす潜在的なブレークスルー。
金属酸化物の可視光応答性を高めることで、太陽エネルギー変換効率の向上が期待できます。従来の光触媒では利用できなかった可視光領域のエネルギーを活用できるようになれば、エネルギー変換デバイスの性能が飛躍的に向上する可能性があります。
半金属から半導体への変換など、従来の合金設計では実現できなかった電子状態の制御が可能になります。これにより、全く新しい機能を持つ材料が創出される可能性があります。
機械的加工によるバンドギャップ制御は、従来の化学的手法と比べて環境負荷が低く、シンプルなプロセスで実現できる可能性があります。これは製造コストの削減や環境調和型プロセスの実現につながります。
特に注目すべき研究課題として、結晶学的に特異な構造を持つ準結晶や近似結晶へのバンドギャップ制御技術の応用があります。これらの材料は、周期的な結晶格子を持たないにもかかわらず、長距離秩序を有するという特徴があり、従来の結晶材料にはない特性を示す可能性があります。
また、量子力学的効果が顕著になるナノスケールでの金属加工技術の発展も期待されています。ナノスケールでの精密加工により、量子閉じ込め効果を利用したバンドギャップ制御が可能になれば、量子ドットや量子井戸といった量子デバイスの新たな製造手法となる可能性があります。
金属加工の専門家にとって、バンドギャップという電子物性の概念を理解し、それを制御する技術を習得することは、材料設計の新たな視点を獲得することになります。今後、機械的特性だけでなく電子的特性まで考慮した総合的な材料加工技術が、産業界でも重要性を増していくでしょう。
アルミ系近似結晶の半導体化に関する最新研究成果
金属加工技術とバンドギャップ制御の融合は、材料科学の境界を押し広げる挑戦的な研究分野です。今後の技術革新によって、エネルギー変換、エレクトロニクス、環境技術など多岐にわたる分野での応用が期待されています。金属加工に携わる技術者・研究者にとって、バンドギャップという概念は、材料の新たな可能性を引き出すための重要な鍵となるでしょう。
従来の金属加工では強度や延性といった機械的特性の制御が中心でしたが、今後はバンドギャップに代表される電子物性までも考慮した加工技術が発展していくことで、金属加工の概念自体が大きく拡張される可能性があります。この新しい領域に挑戦することで、材料科学と金属加工技術の融合による革新的な材料開発が加速することでしょう。
